1/72比例微型喷气机BD-5型起落架结构

　　在航空模型制作与小型飞行器结构验证领域，起落架作为支撑整机地面滑行、起降缓冲、停机驻留的核心构件，其结构精度直接决定模型的地面操控表现与仿真还原度。这款针对BD-5微型喷气机开发的1/72比例起落架，完全参照实机的结构逻辑做等比例缩放，没有为了模型制作便利性随意简化核心受力结构，从摇臂铰接点的位置到缓冲行程的预留比例，都严格匹配实机的结构参数，能够满足高仿真航模的静态展示与低速滑行测试需求。

　　从实际应用场景来看，这类缩比起落架主要服务于两个方向，一是高精度静态航空模型的装配，很多收藏级航模对起落架的细节还原度要求极高，不仅要做到外形和实机一致，连收放机构的铰接间隙、轮组的倾斜角度都要和实机对应，避免出现外观失真；二是小型电动喷气航模的试飞验证，BD-5作为单座微型喷气机，本身实机的尺寸就十分紧凑，1/72比例的航模整体尺寸更小，起落架的重量、结构强度都会直接影响整机的重心分布，过厚的结构会增加机头重量导致起飞抬头困难，强度不足则会在滑行时遇到轻微颠簸就出现结构断裂。

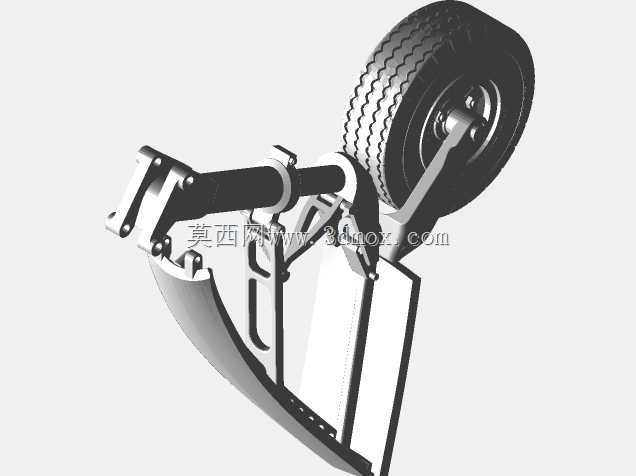

　　在功能特性设计上，这款起落架采用了和实机一致的摇臂式缓冲结构，没有采用简易模型常用的直柱式起落架来简化制作难度。主起落架的承力臂采用变截面设计，靠近机身铰接点的位置截面更厚，能够传递地面冲击载荷到机身的主承力框位置，靠近轮轴的位置逐步收窄，还原实机的气动外形轮廓，同时减少不必要的结构重量。轮组部分做了细节还原，轮胎的弧度、轮毂的加强筋结构都和实机保持一致，静态展示时可以清晰看到轮组的细节，滑行时轮组可以自由转动，没有卡滞问题。前起落架保留了转向结构的铰接位，装配后可以和航模的转向舵机联动，实现地面滑行的方向控制，不会像很多简易模型起落架那样只能固定朝向正前方，无法完成地面转向操作。

　　设计过程中首先要解决的是缩放后的结构强度问题，实机的起落架采用航空铝合金加工，缓冲结构内置液压阻尼筒，但是1/72比例下如果完全照搬实机的内部结构，零件尺寸会过小，不仅加工难度极高，装配后也很容易出现结构损坏。因此设计时在不改变外部轮廓、铰接点位置的前提下，对内部承力结构做了等强度优化，将原本分体的液压筒外壳和承力摇臂做了一体化结构设计，既保留了外部的仿真细节，又提升了小尺寸零件的结构强度，不需要额外增加支撑结构就能承受模型整机的重量。同时在安装边界的设计上，起落架和机身连接的安装座尺寸严格匹配1/72比例BD-5机身的承力框位置，安装孔位的间距、安装面的倾斜角度都和机身结构完全契合，装配时不需要对机身结构做额外打磨修改，直接粘接或者螺丝固定即可完成装配，不会出现安装位错位导致的起落架外八、前后倾斜问题。

　　外形尺寸方面，主起落架的轮距宽度严格按照实机1/72缩放后的尺寸设计，保证地面滑行时的横向稳定性，不会因为轮距过窄导致滑行侧翻，也不会因为轮距过宽超出机身轮廓影响外观仿真度。起落架的高度设计充分考虑了BD-5机型的低单翼布局特点，保证停机状态下机翼和地面有足够的安全间隙，同时机身的俯仰角度和实机停机角度一致，不会出现机尾擦地或者机头过度上扬的问题。缓冲行程的预留比例也和实机匹配，在承受模型整机重量时，摇臂的形变量和实机承载时的压缩比例一致，静态展示时不会出现起落架过度压缩导致的机身趴伏问题，低速滑行遇到微小颠簸时，摇臂的微小形变可以吸收部分冲击，避免刚性连接导致的结构共振损坏。

　　对于航模制作从业者和结构设计学习者来说，这类缩比起落架的设计核心从来不是简单的外形缩放，而是要在极小的尺寸下平衡结构强度、仿真细节、装配便利性三者的关系，很多新手在做缩比模型起落架时要么过度追求细节导致结构强度不足，要么为了强度过度加厚结构导致外形失真，这款起落架的结构处理方式刚好在两者之间找到了平衡点，既能够满足高精度模型的外观要求，又具备实际的使用强度，不管是用于静态展示收藏，还是作为小型电动航模的功能构件，都能满足对应的使用需求。在装配适配性上，设计时也考虑了不同制作场景的需求，安装座预留了0.1mm的装配公差，即便是采用3D打印制作零件，也能顺利装配到对应的机身位置，不需要反复修配，对于模型制作者来说可以大幅减少装配调整的工作量。
