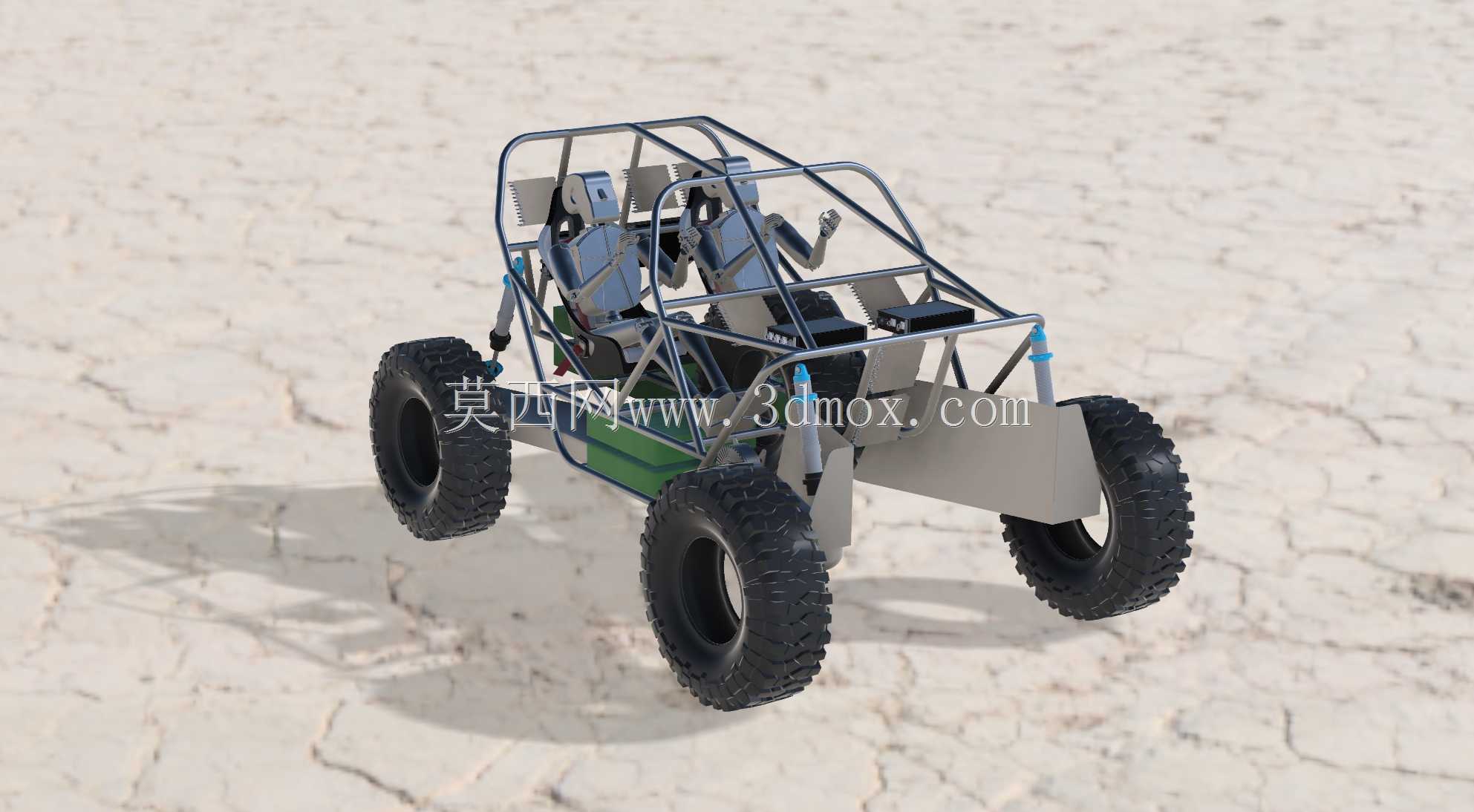

差速转向越野电动童车框架结构设计

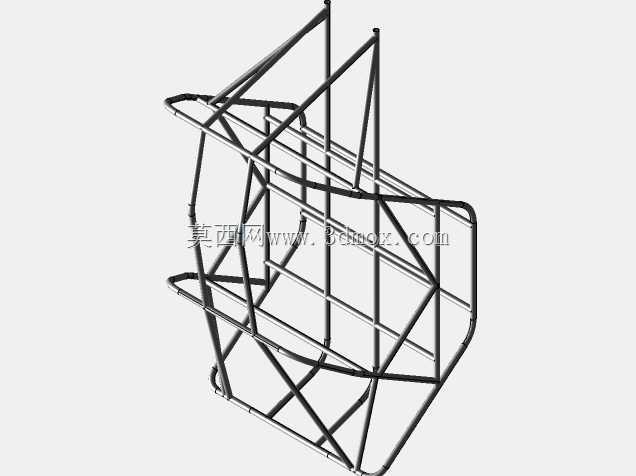

　　该结构为非道路休闲用小型电动载具的主体承载框架，主要面向户外非铺装场地的儿童休闲驾乘场景，适配草地、土路、缓坡碎石路等多种复杂低附着路面使用，区别于普通城市铺装路面使用的常规童车产品，核心设计目标是在控制整车整备质量的前提下，提升车架的抗扭刚度与通过性能，同时兼顾特殊转向结构的安装适配需求。整体框架采用圆管弯折拼接的空间桁架结构，所有管材连接节点均采用相贯线切割后满焊处理，避免直角搭接带来的应力集中问题，管材选型兼顾壁厚与管径，在满足儿童驾乘载荷要求的前提下尽可能降低结构自重，避免过重的车架带来的续航损耗与动力冗余需求。转向系统未采用传统童车的阿克曼转向梯形结构，而是参考履带式车辆的差速转向逻辑，

　　通过左右两侧驱动轮的转速差实现转向动作，这种设计省去了复杂的转向拉杆、转向节等传动部件，既降低了车架前部的结构复杂度，也能实现更小的转弯半径，在狭窄的户外场地中具备更灵活的机动表现，针对差速转向带来的两侧轮速差问题，车架两侧的轮系安装位预留了独立的驱动电机安装支座，支座位置通过多根斜向管材与主框架连接，可承受驱动轮急加减速、转向时带来的侧向与纵向冲击载荷。车架中部预留了独立的备用轮胎安装空间，该位置处于整车前后轴的载荷中心区域，不会因为备胎的加装导致前后轴荷分配出现明显偏移，同时备胎安装位采用快拆结构设计，日常使用时可快速拆卸更换，也可根据使用需求将该位置拓展为储物筐、附加电池仓等功能模块，提升整车的场景适配能力。

　　车架的乘员舱区域采用环绕式管架防护结构，乘员乘坐位置的四周均设置有连续的防护管材，避免车辆侧翻、碰撞时乘员与外部障碍物直接接触，防护管材的高度经过适配调整，既能够起到足够的防护作用，也不会遮挡驾乘人员的操作视野。车架底部设置有贯通式的纵梁结构，纵梁从车头位置一直延伸至车尾，作为电池、电控模块的主要安装载体，电池安装位处于整车最低的重心位置，可有效降低整车质心高度，提升车辆侧倾稳定性，电控模块安装位则设置在乘员舱前部的抬高区域，避免户外行驶时泥水溅入导致的电路故障。车架的前后悬长度经过针对性压缩，配合较大的接近角与离去角设计，可应对坡度更大的坡道与更高的路面障碍，避免上下坡时车架前后端与地面发生磕碰，

　　轮系安装位预留了足够的减震器安装行程空间，可适配不同阻尼规格的弹簧减震器，进一步提升非铺装路面行驶时的平顺性。所有管材的弯折处均采用大圆弧过渡处理，避免小半径弯折导致的管材局部强度下降，同时外露的管端均设置有封堵结构，避免雨水、泥沙进入管腔内部导致管材从内部发生锈蚀，延长框架的整体使用寿命。框架的整体安装边界充分考虑了后期外覆盖件的安装需求，在管架的对应位置预留了覆盖件的安装孔位，无需后期对主框架进行打孔焊接即可完成塑料外壳、座椅、操纵机构的装配，降低后续生产装配的工序复杂度。
