ArduinoUnoR3开发板卡扣式分体保护外壳

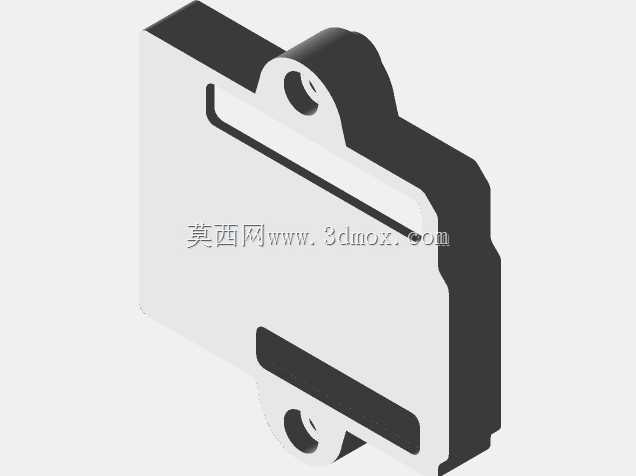

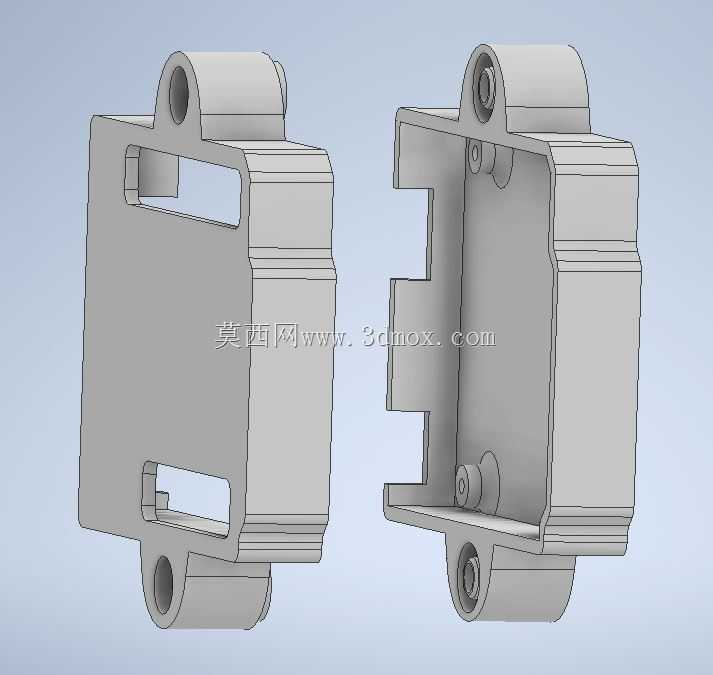

　　在嵌入式开发教学、学生课程实验以及小型原型验证项目中，Arduino Uno R3作为普及率极高的开源开发板，经常面临桌面磕碰、引脚误碰短路、积灰落尘等问题，裸露的电路板在频繁插拔接线、移动调试的过程中，很容易出现元件剐蹭、焊盘脱落的情况，因此一款适配度高、拆装便捷的保护外壳是很多开发者的实际刚需。这款分体式蛤壳结构的外壳，就是针对日常教学实验场景下的开发板防护需求设计的，整体采用上下对合的装配逻辑，不需要复杂的卡扣或者额外的辅助固定件，就能把开发板稳稳包裹在壳体内部。从结构设计来看，壳体的内轮廓完全贴合Arduino Uno R3的板卡外形，预留了所有外接接口的对位缺口，不管是USB供电口、电源输入口还是排针引出位置，

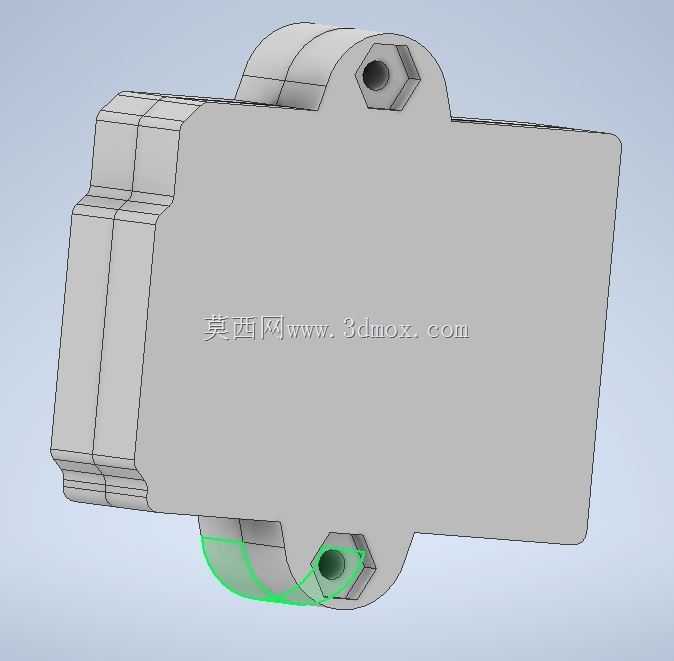

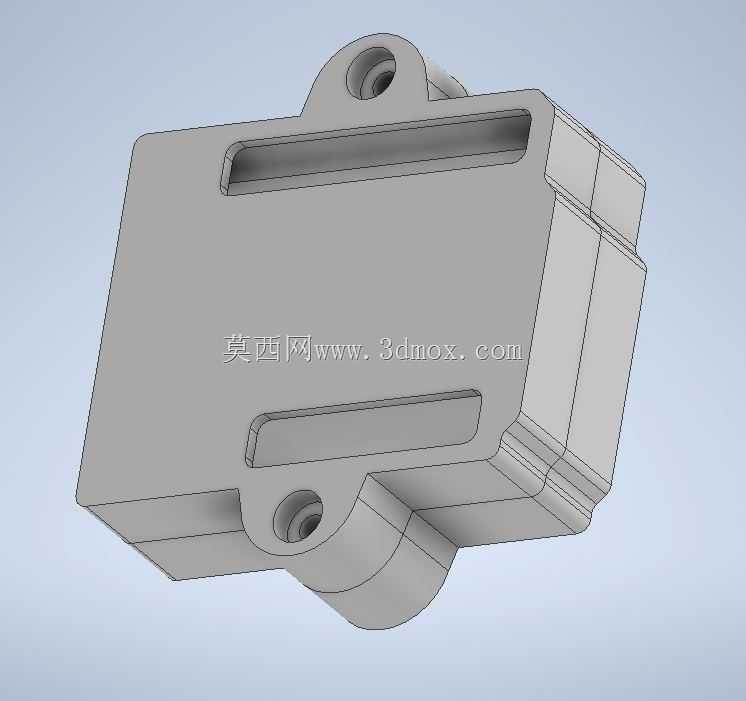

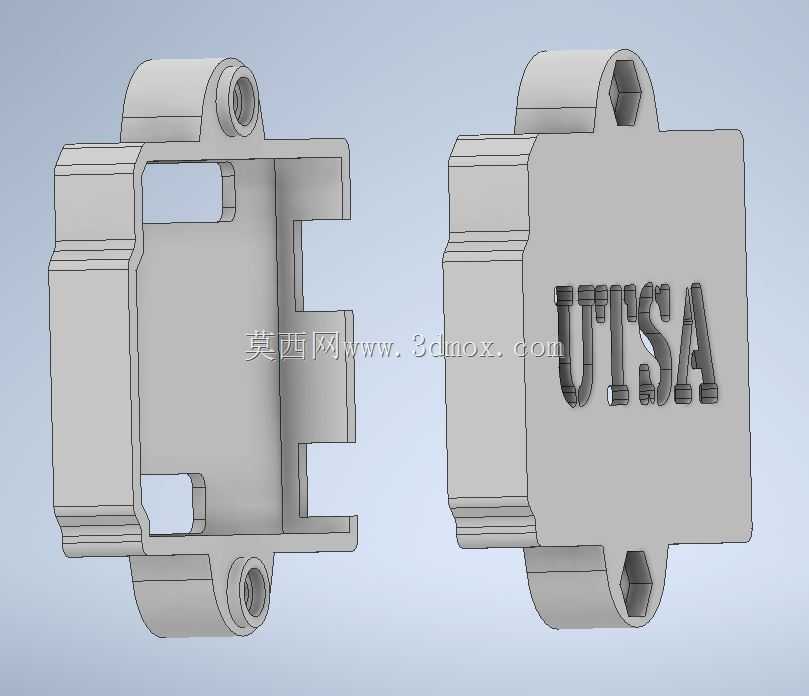

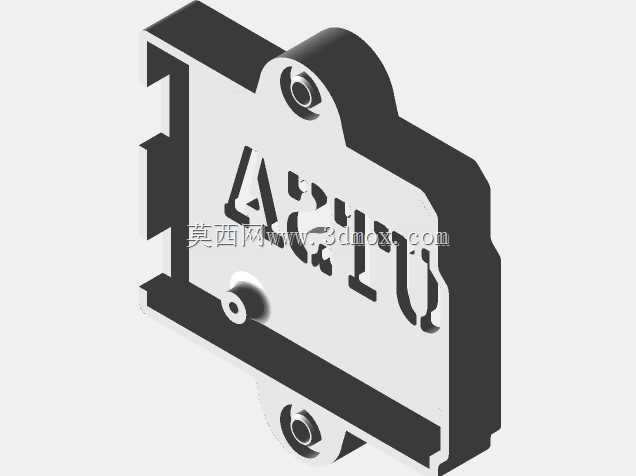

　　都做了精准的避空处理，接线的时候不需要拆开外壳就能完成所有外设的插拔操作，日常调试的时候不用反复拆装壳体，能大幅减少实验过程中的准备时间。壳体两侧设计了带安装孔的凸耳结构，凸耳上的孔位可以穿入标准紧固件，既可以用两颗8-32规格的螺丝配合螺母把上下壳体锁紧，也可以通过这两个安装孔把整个带壳的开发板固定在实验台架、小型设备机架或者原型装置的安装面上，安装边界的适配性很强，不管是桌面平放还是垂直壁挂安装都能满足。设计的时候特意做了两种上盖版本，一种表面带有标识字符，适合教学场景下快速区分不同功能的开发板，避免多块板卡混用的时候拿错；另一种是无标识的光面版本，适合用在自定义项目里，用户可以根据自己的需求做表面标记或者二次加工。

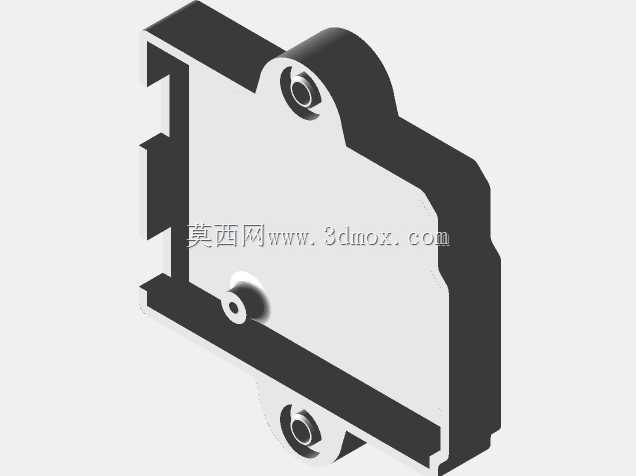

　　壳体的壁厚做了均匀化处理，既保证了足够的结构强度，日常拿取、轻微磕碰的时候不会出现开裂变形，又不会因为壁厚过大导致整体尺寸臃肿，放在实验桌面上不会占用过多的操作空间。内部的限位筋位刚好卡在开发板的边缘，不需要额外打螺丝固定板卡，把板卡放进下壳之后扣上上盖，板卡就不会在壳体内部出现窜动，哪怕是移动设备的时候出现轻微震动，也不会导致板卡移位、接线松脱。很多现成的开发板外壳要么需要把板卡用螺丝固定在壳体上，拆装的时候要拧多颗螺丝，非常不方便；要么就是配合间隙过大，扣合之后松松垮垮，起不到有效的防护作用。这款外壳在设计的时候反复调整了上下壳的配合公差，扣合之后的接缝均匀，没有明显的错位或者缝隙过大的问题，既不会因为公差太小导致扣合困难、

　　需要用力掰才能拆开，也不会因为公差太大导致壳体轻易散开。针对开发板上的四个小螺丝孔位，设计的时候没有做对应的固定柱，因为实际测试中板卡放进壳体之后，靠周边的限位筋已经完全可以固定住，额外加固定柱反而会增加拆装的步骤，当然如果是用在震动比较大的设备上，用户也可以自行加装螺母和螺丝，通过板卡本身的安装孔把板卡和壳体锁在一起，进一步提升连接的牢固度。壳体的边角都做了圆角处理，没有尖锐的棱角，日常拿取的时候不会划手，放在包里携带外出做项目演示的时候，也不会刮伤包里的其他物品。上下壳的分型面选在壳体的侧面中间位置，合模之后的分型线不会出现在外观的正面位置，整体外观比较整洁。从安装尺寸来看，壳体的整体外轮廓比开发板单边大出3mm左右，预留了足够的壁厚空间，安装孔的中心距和开发板的安装孔位做了错位处理，不会和板卡本身的孔位产生干涉，不管是用自攻螺丝直接固定在木质、塑料安装面上，还是用螺栓螺母固定在金属支架上，都有足够的操作空间。在日常的教学场景中，学生经常会把开发板放在书包里带来带去，有了这个外壳之后，不用担心包里的导线、钥匙等物品刮掉板上的贴片元件，也不用担心引脚被碰弯导致接触不良。在小型原型设备里，把带壳的开发板固定在设备内部，还能避免设备内部的导线、金属碎屑掉在板卡上造成短路，提升设备运行的稳定性。
