低功耗微型一键开关YR-1006模块结构设计

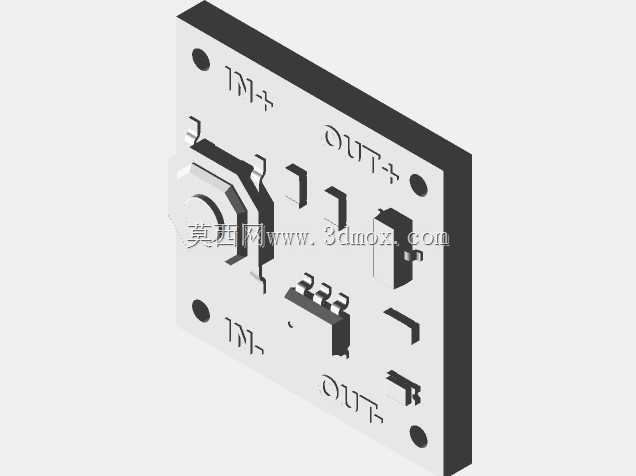

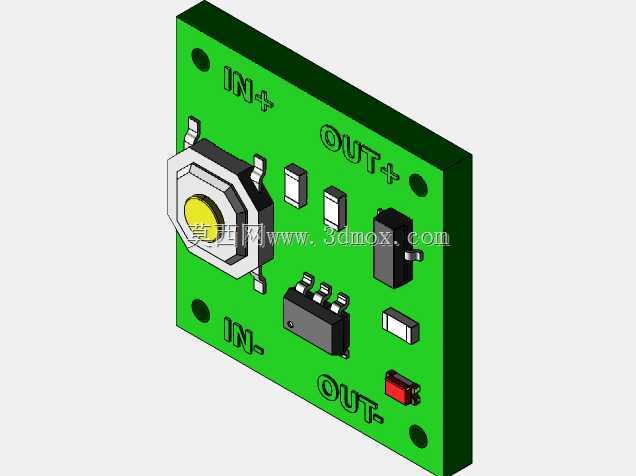

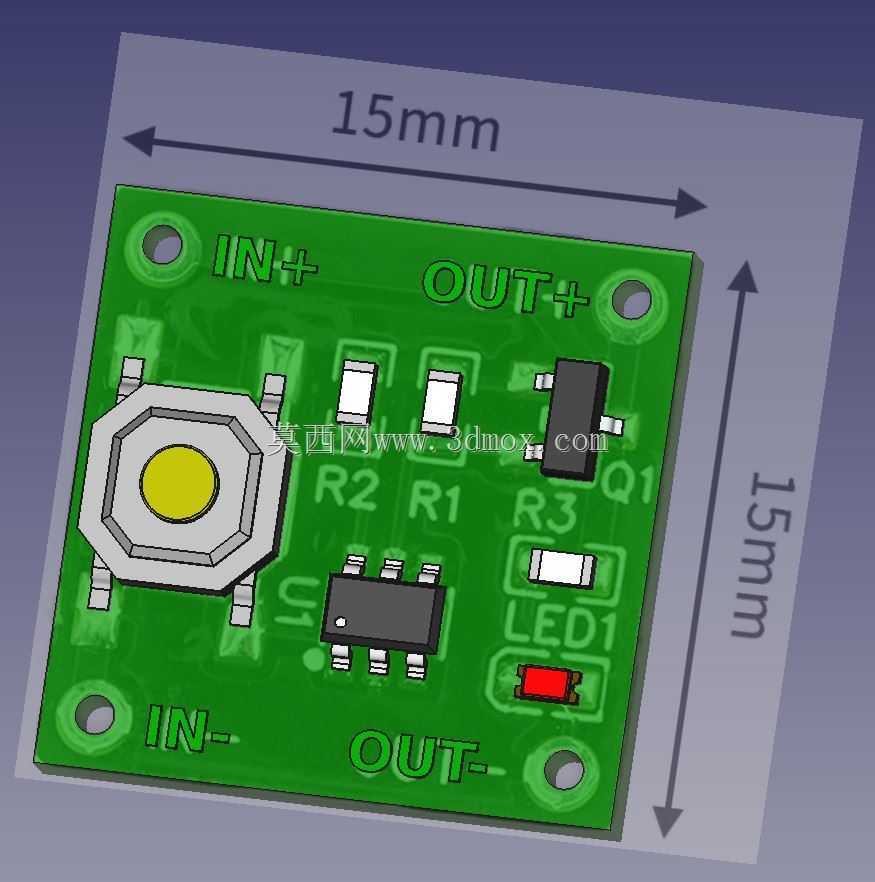

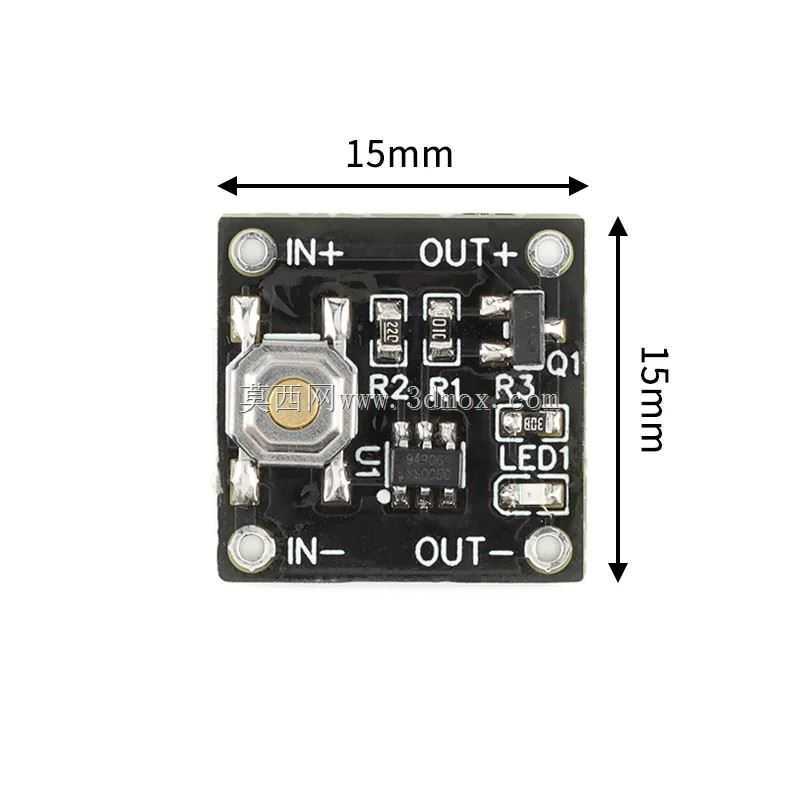

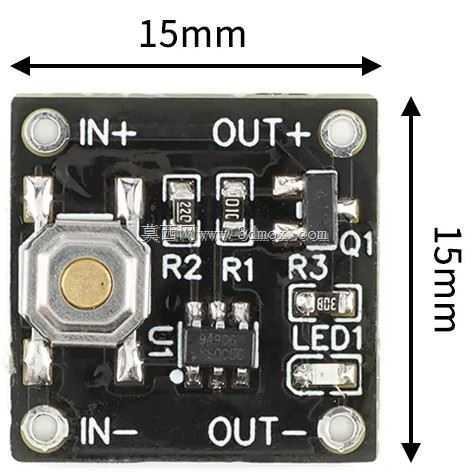

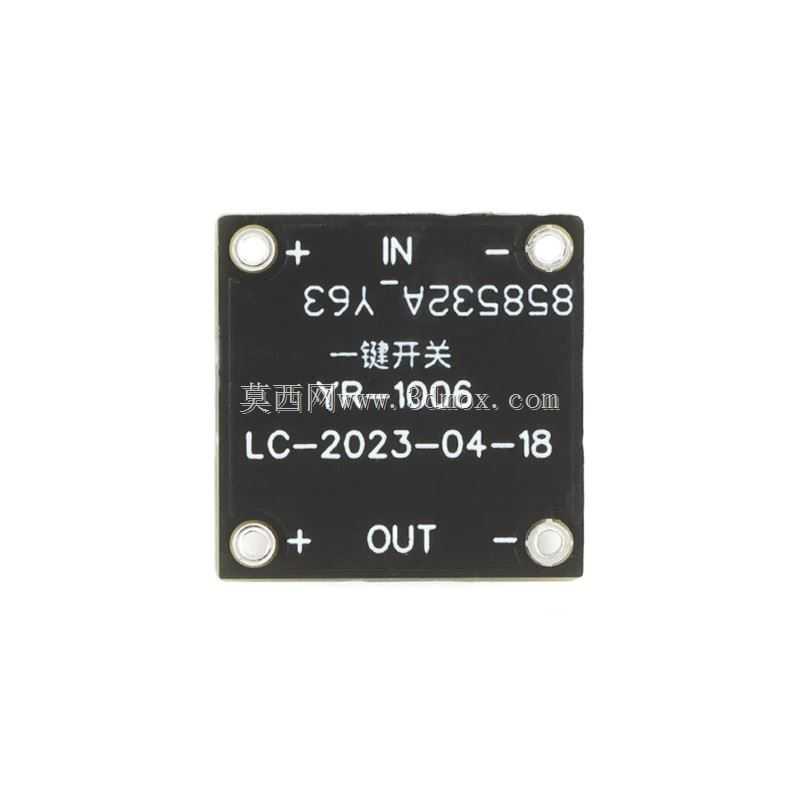

　　这款单键按钮双稳态开关模块，核心面向便携低功耗电子设备的电源通断控制场景，在手持检测仪器、小型物联网传感节点、穿戴式外设这类对待机电流有严苛要求的设备里，能替代传统机械自锁开关，解决机械开关触点氧化、行程长、占用结构空间大的问题。模块整体采用正方形PCB布局，长宽尺寸均为15mm，四个角预留标准安装孔，可直接通过M2螺丝固定在设备内部的塑料支柱上，也能配合双面泡棉胶粘贴在壳体内部的平整区域，安装边界不会超出15×15mm的方形范围，厚度方向仅包含贴片元件与轻触按钮的高度，整体厚度控制在4mm以内，不会挤占设备内部其他功能模块的排布空间。

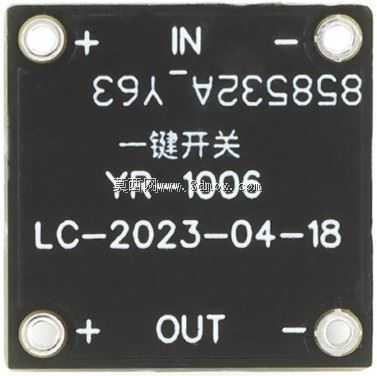

　　从功能特性来看，模块支持2.2-5V的宽电压输入范围，待机状态下连续负载电流仅0.5uA，导通状态可承载最高2A的持续输出电流，完全覆盖小型锂电池供电设备的通断需求，单键操作的逻辑符合用户使用习惯，短按即可实现电源通断状态的切换，板载的LED指示灯可直观反馈当前的导通状态，避免用户误判设备供电情况。电路布局上，输入输出端口做了清晰的丝印标识，IN+、IN-对应电源输入侧，OUT+、OUT-对应负载输出侧，接线时无需额外查阅原理图即可完成接线，降低了整机装配的出错概率。

　　设计思路上，整体围绕微型化、低功耗、易装配三个核心方向展开，所有元件均采用贴片封装，摒弃了直插元件带来的高度冗余，轻触按钮选用带金属防尘罩的贴片型号，按键行程适中，按压手感清晰，使用寿命满足万次以上的操作需求。PCB走线做了加宽处理，尤其是电源输入输出的主回路走线，可承载2A持续电流下的温升要求，避免大电流工况下走线发热带来的可靠性问题。元件排布上，将功率器件与信号器件做了分区布局，Q1功率管靠近输出端口布置，缩短大电流走线长度，限流电阻、状态LED靠近按键区域布置，方便用户操作时直观观察状态，R1、R2、R3等偏置电阻紧凑排布在主控芯片周边，减少信号走线的长度，降低外界电磁干扰对开关逻辑的影响。

　　在实际设备集成过程中，这款模块不需要额外搭配外围元件，直接串接在电源供电回路中即可实现功能，对于结构空间极度紧凑的小型设备来说，不需要单独为开关结构设计复杂的按键传动机构，仅需要在设备壳体上对应按键位置预留直径6mm的按键通孔，即可将按键操作延伸到壳体外部，大幅简化了整机的结构设计工作量。模块的安装孔位做了对称设计，不管是正向安装还是旋转90度安装都不会影响接线与操作，适配不同设备内部的走线方向需求。板载的LED指示灯位置靠近PCB边缘，可通过导光柱将指示灯光线导出到壳体表面，不需要额外为指示灯设计固定结构，进一步压缩了整机的结构设计成本。

　　从可靠性角度出发，模块的PCB板材选用FR-4环氧玻璃布基板，铜箔厚度1oz，满足常规消费类与工业类小型设备的使用环境要求，所有贴片元件均采用回流焊工艺焊接，焊点一致性好，抗振动性能优于手工焊接的直插元件。双稳态的电路逻辑不需要持续给控制芯片供电即可保持通断状态，这也是其实现微安级待机功耗的核心，在电池供电的设备中，可大幅降低待机状态下的电量损耗，延长设备的待机时长，避免传统开关模块待机电流过大导致电池亏电的问题。对于结构设计人员来说，在做小型便携设备的内部堆叠时，这款15×15mm的方形模块可以像普通贴片元件一样纳入整体PCB堆叠规划，不需要单独预留过大的安装空间，四个角的安装孔也可根据实际装配需求选择是否锁付螺丝，在空间极度紧张的场景下，甚至可以剪掉安装孔的多余板边，仅保留核心电路区域，进一步压缩占用空间。
