带T型方座长杆滑动轴承支撑结构

项目分类:轴承座 发布时间:2024-01-13 ID:723496
  • 带T型方座长杆滑动轴承支撑结构
  • 带T型方座长杆滑动轴承支撑结构
  • 带T型方座长杆滑动轴承支撑结构
  • 带T型方座长杆滑动轴承支撑结构
  • 带T型方座长杆滑动轴承支撑结构
  • 带T型方座长杆滑动轴承支撑结构
  • 带T型方座长杆滑动轴承支撑结构

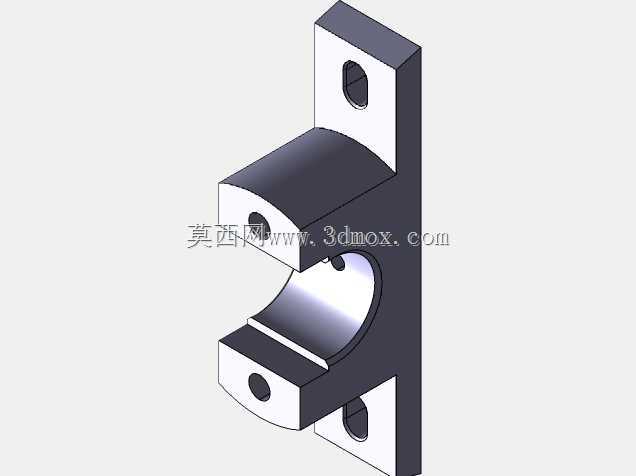

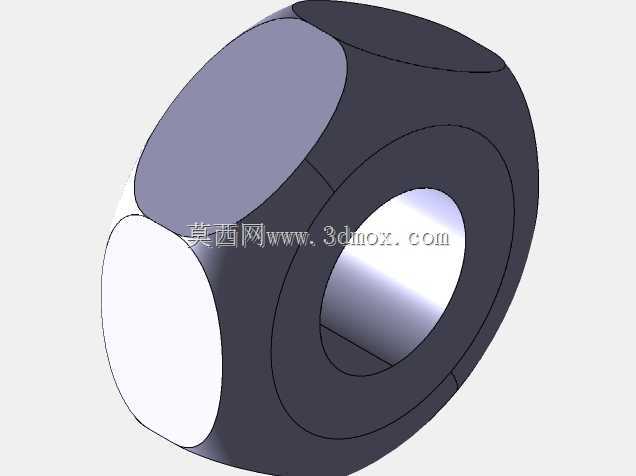

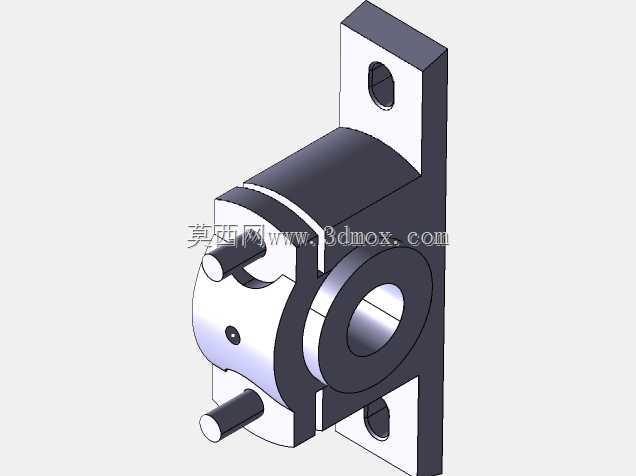

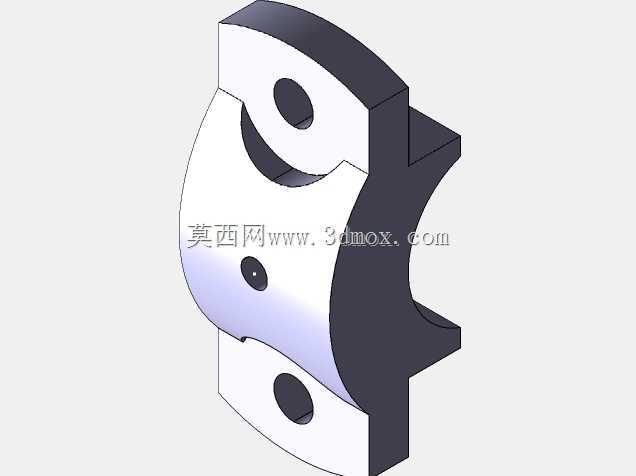

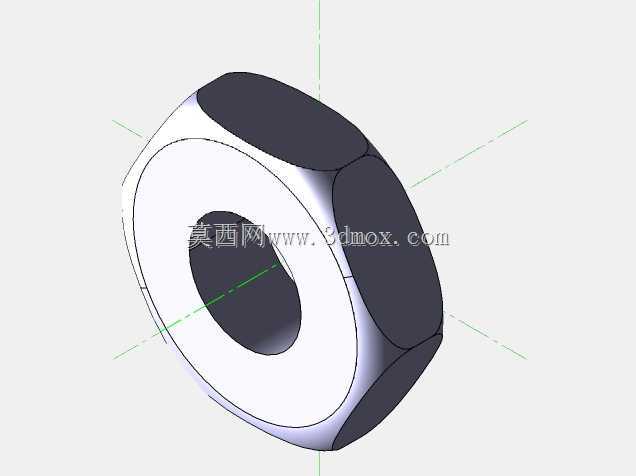

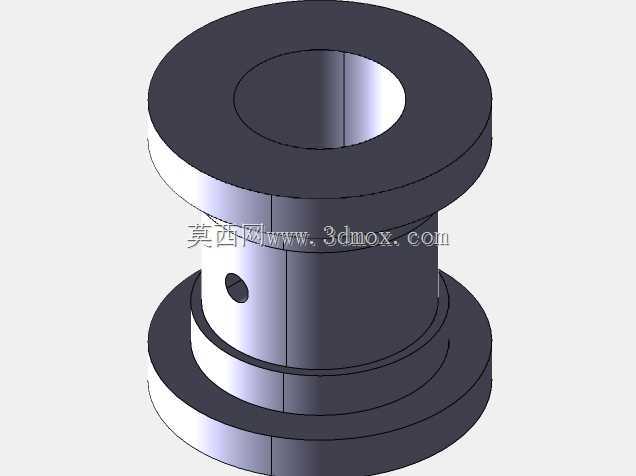

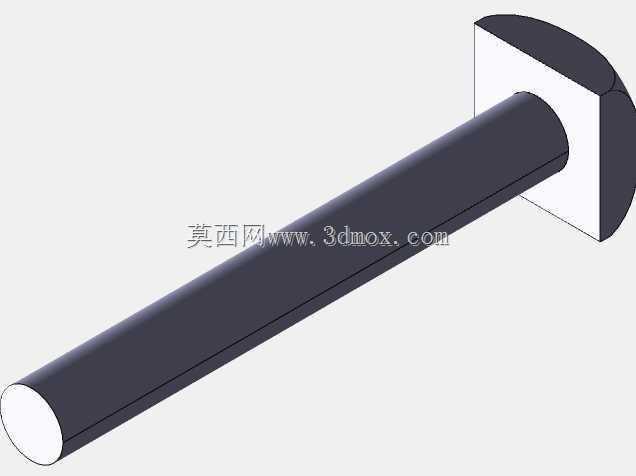

  在常规输送线、轻工自动化装配线的轴系布局里,这类带一体式方座的长杆轴承支撑结构,往往承担着悬臂轴、长跨距传动轴的径向载荷承载作用,区别于常见的剖分式滚动轴承座,该结构采用一体化滑动摩擦副设计,没有滚动体、保持架等拆分零件,整体加工成型后装配工序更少,在低速、重载、粉尘较多的车间工况下,不需要频繁加注润滑脂也能维持较长的运行周期。从实际安装场景来看,该结构的方形安装座带有圆弧过渡的止推端面,安装时可以直接卡入设备机架的预制方槽内,不需要额外加工定位止口,安装座的平面与机架安装面完全贴合后,依靠端面的摩擦力和穿过安装孔的紧固件即可完成固定,长杆部分作为轴承的滑动工作面,表面做了硬化处理,粗糙度控制在Ra0.8以内,和配套的轴套配合时,

  径向间隙可以控制在0.02-0.05mm区间,既能保证轴转动时的灵活性,又能避免间隙过大产生的径向跳动。设计阶段首先要核算的是长杆部分的长径比,该结构的杆部长度和直径比值控制在8:1,既满足了跨距支撑的需求,又不会因为杆部过长导致刚性不足,在承受额定径向载荷时,杆部末端的最大挠度不超过0.03mm,完全满足普通输送辊、传动链轮的安装精度要求。安装边界方面,方形安装座的边长比杆部直径大2.5倍,安装时预留的安装空间只需要比安装座单边大2mm即可,不需要额外预留拆卸滚动轴承的操作空间,在设备内部布局紧张的位置,这种紧凑的结构优势非常明显,比如在小型皮带输送机的头尾辊支撑位置,或者自动化设备的导杆导向支撑位置,

  该结构可以直接替代传统的带座外球面轴承,降低整体安装高度。功能特性上,该支撑结构的滑动接触面为连续圆柱面,接触面积比同规格滚动轴承大3倍以上,在承受冲击载荷时,接触应力更小,不会出现滚动体点蚀、保持架碎裂的故障,在建材、粮食加工这类粉尘浓度较高的行业,即使有少量粉尘进入配合面,也会被滑动面的油膜裹挟,不会像滚动轴承那样出现粉尘卡滞滚动体的问题。设计时特意将安装座和杆部采用一体化结构,消除了装配接缝带来的应力集中问题,在承受交变载荷时,安装座和杆部的连接位置不会出现疲劳断裂,相比装配式的轴承座,整体抗冲击性能提升40%以上。实际选型时需要注意,该结构适合线速度不超过2m/s的传动场景,如果用于更高转速的轴系,需要在杆部加工润滑油槽,

  配套润滑脂加注通道,定期补充润滑脂来降低摩擦温升。在安装调试阶段,需要保证两个对向安装的该类轴承座的同轴度误差不超过0.1mm,否则会导致杆部和轴套出现偏磨,缩短使用寿命,安装时可以先将轴承座预固定在机架上,穿入校验棒打表调整同轴度后再完全拧紧紧固件,避免安装错位带来的额外载荷。从加工工艺角度来看,该结构可以采用圆钢直接车削成型,安装座的方形部分可以通过铣削加工完成,加工工序集中,不需要复杂的工装夹具,适合批量生产,加工完成后整体进行调质处理,硬度达到HB220-250,杆部表面高频淬火后硬度达到HRC45-50,兼顾了芯部韧性和表面耐磨性,在长期运行过程中不会出现杆部弯曲、表面过早磨损的问题。在设备维护环节,该结构的日常检查只需要观察配合面的温升和磨损情况,不需要像滚动轴承那样定期检查游隙、更换润滑脂,维护工作量大幅降低,对于连续运行的生产线来说,可以减少非计划停机时间,提升设备整体运行效率。
