剖分式立式滚动轴承支撑座结构设计

　　在带式输送机、机床主轴传动、风机泵类设备、矿山输送线这类存在旋转轴传动的工业场景里，轴系的径向支撑稳定性直接决定整套传动系统的运行寿命与振动水平，剖分式Plummer块也就是常说的抱轴式轴承座，是这类场景里应用最广泛的支撑部件之一。和整体式轴承座不同，这类剖分结构的核心优势在于安装维护时无需沿轴端轴向拆装整套传动组件，只需要拆开上盖即可完成轴承更换、间隙调整、润滑脂补充等运维操作，尤其适合长轴系、多支撑点排布的传动布局，能大幅降低现场运维的拆装工作量，减少对中调整的重复工序。

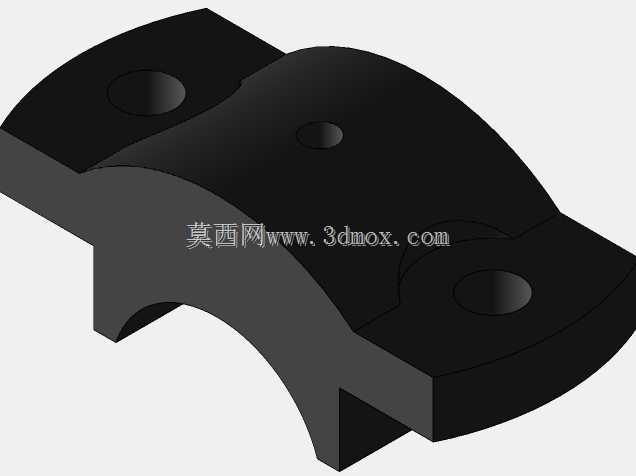

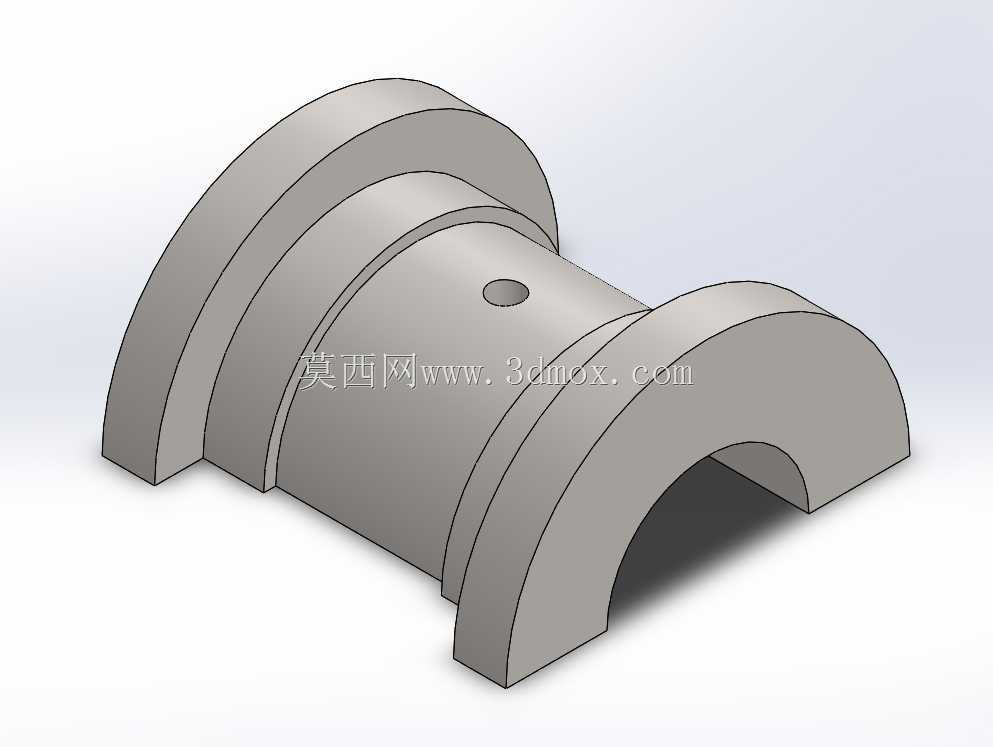

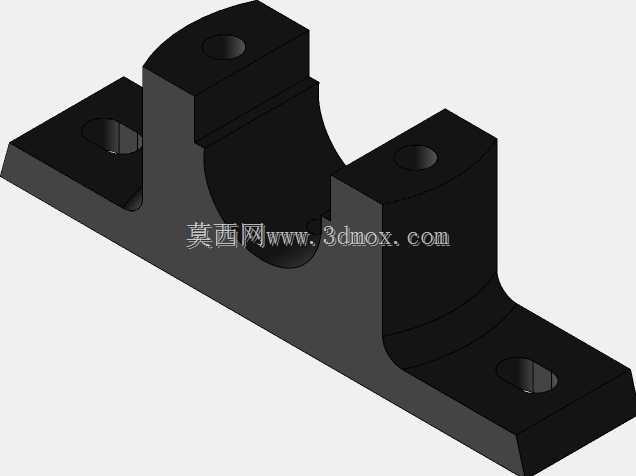

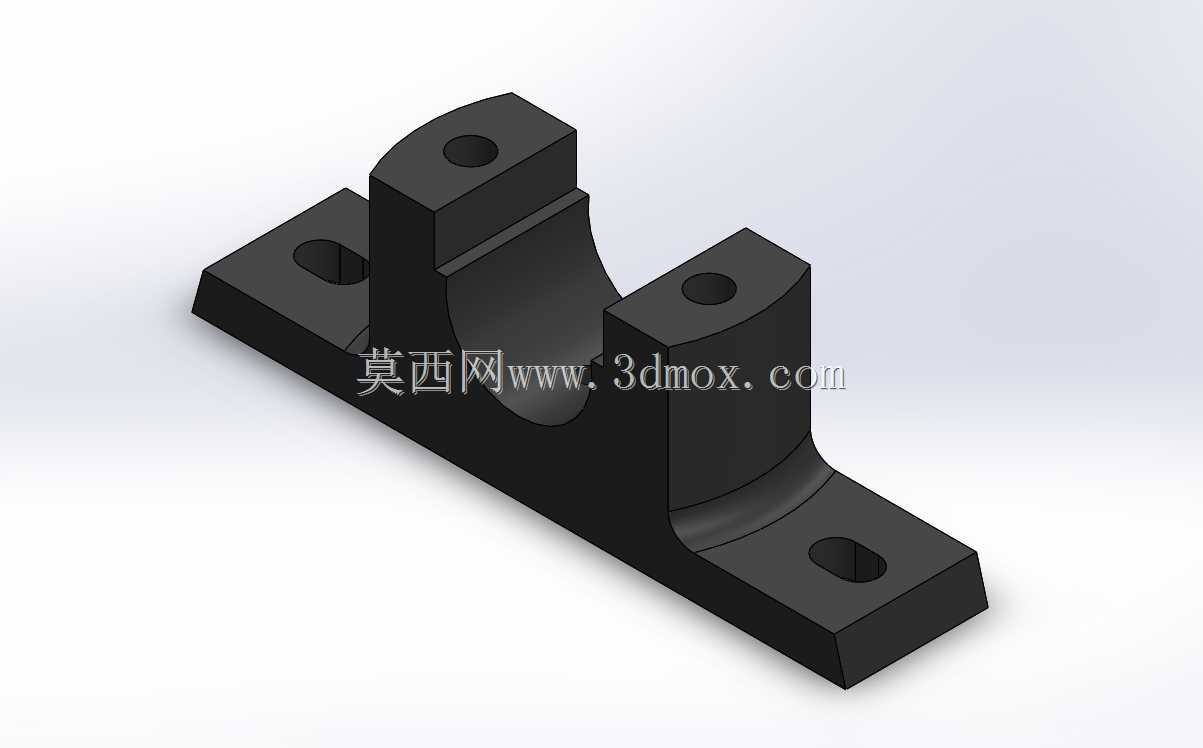

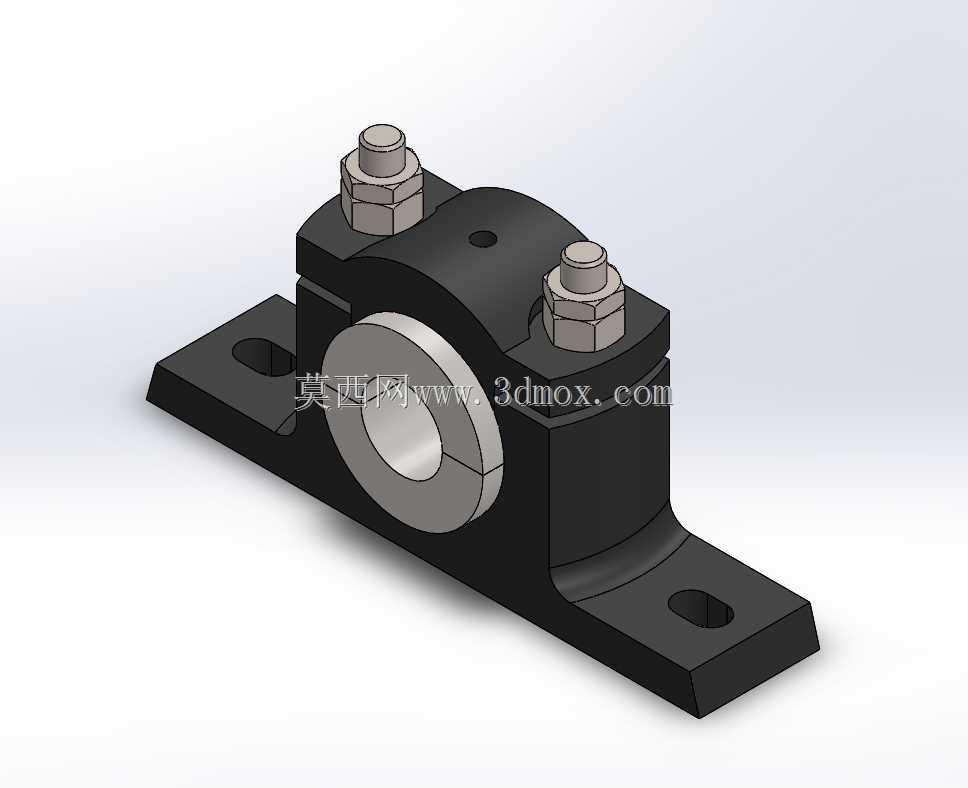

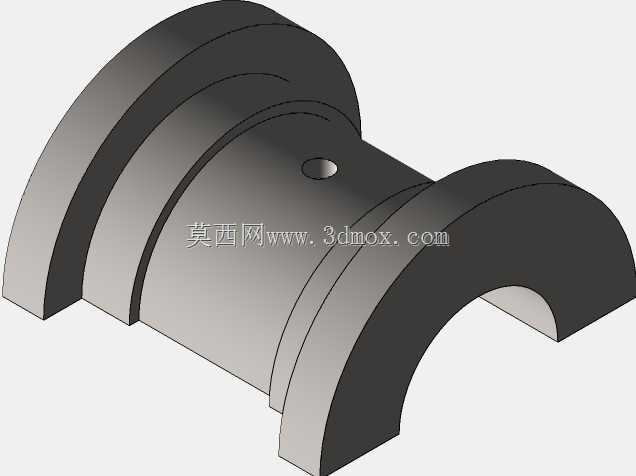

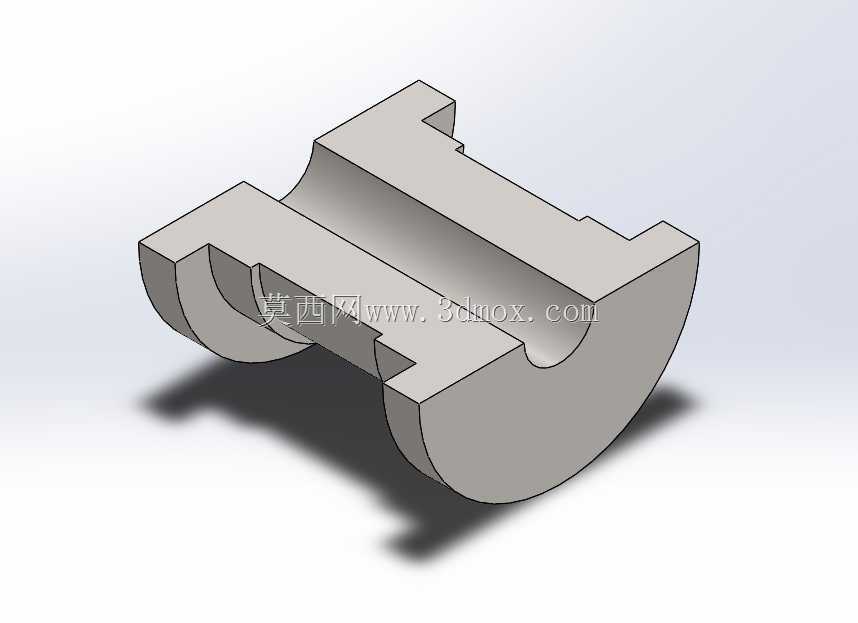

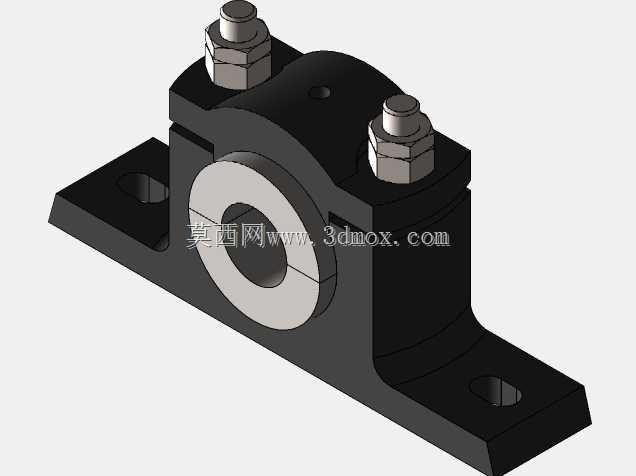

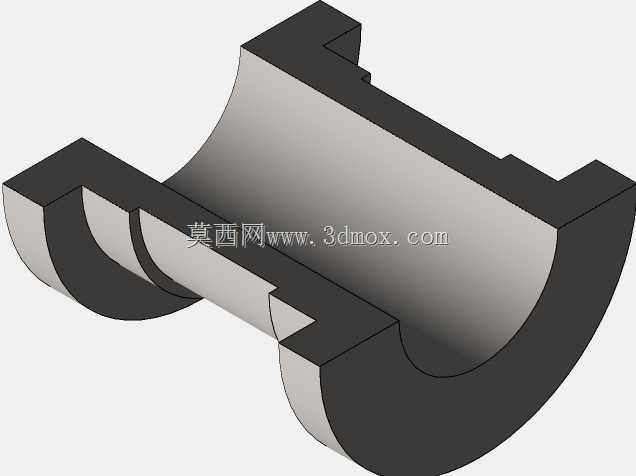

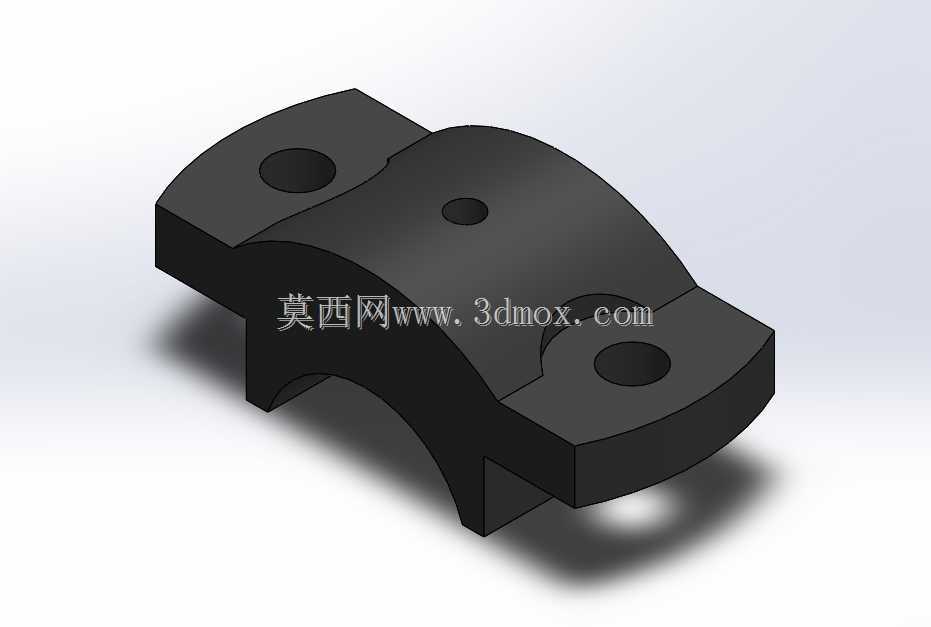

　　从结构设计逻辑来看，这款支撑座采用上下剖分的本体结构，底座为带两个长圆形安装孔的卧式安装底板，安装孔的长圆设计预留了轴向位置微调余量，方便现场安装时调整轴系的轴向位置偏差，抵消基础安装面的加工误差。上下本体通过两个对称布置的六角头螺栓实现锁紧，螺栓预紧后可以为内嵌的滚动轴承提供均匀的径向抱紧力，上盖顶部预留的注油孔位可以直接对接润滑管路，无需拆解上盖即可完成轴承润滑脂补充，适配长期连续运行的工况需求。本体与轴承配合的内孔为精加工圆柱面，剖分面处设计有定位止口，避免上下本体锁紧时出现径向错位，保证轴承内孔的同轴度精度，防止轴承运行时出现偏载、卡滞问题。

　　从安装边界来看，底座的两个安装孔中心距为核心安装尺寸，选型时需要匹配现场安装基础的螺栓孔位排布，安装孔的孔径适配常用的膨胀螺栓或机脚螺栓规格，底板底面为精加工平面，安装时需要与设备安装基面完全贴合，避免出现悬空点导致锁紧后本体变形，影响轴承内孔的圆度。轴承内孔的直径为适配轴径的核心尺寸，安装时需要确认轴的配合公差符合过渡配合要求，过盈量过大会导致轴承内圈变形游隙减小，运行时出现过热抱死问题，间隙过大则会出现轴与内圈相对滑动，磨损轴颈。上下盖锁紧螺栓需要按照对角顺序逐步拧紧至规定扭矩，避免单侧受力导致上盖偏斜，造成轴承外圈受力不均。

　　实际应用中，这类轴承座通常配套深沟球轴承、调心滚子轴承使用，适配不同载荷等级的传动场景：轻载高速的风机、机床传动场景多配套深沟球轴承，重载有冲击的矿山、输送设备场景多配套调心滚子轴承，利用调心轴承的自调心特性补偿轴的挠曲变形与安装角度偏差。设计时需要根据实际运行的径向载荷、轴向载荷大小核算本体的壁厚与螺栓规格，避免重载工况下本体出现开裂、螺栓断裂问题。同时剖分面处需要根据工况需求选择是否加装密封垫片，防止粉尘、切削液、水汽进入轴承内部，缩短轴承使用寿命，在粉尘较大的矿山、木材加工场景，还需要在轴承两端加装配套的密封圈，形成密闭的润滑腔室，保证润滑脂不会泄漏，外界杂质不会侵入。

　　在三维建模过程中，这类部件需要重点保证几个关键配合尺寸的精度：轴承安装内孔的圆柱度、上下剖分面的平面度、安装底板的平面度、两个安装孔的位置度，这些形位公差直接决定了部件加工完成后的实际装配性能。建模时需要预留螺栓安装的扳手空间，避免现场装配时扳手无法到达螺栓位置，同时要考虑润滑脂注入后的流道设计，保证润滑脂能够顺利到达轴承滚动体位置，避免出现润滑死角。对于需要在腐蚀环境下使用的场景，还可以在建模时预留表面防腐处理的涂层厚度，避免加工后装配尺寸出现偏差。
