剖分式带座滑动轴承座三维结构设计

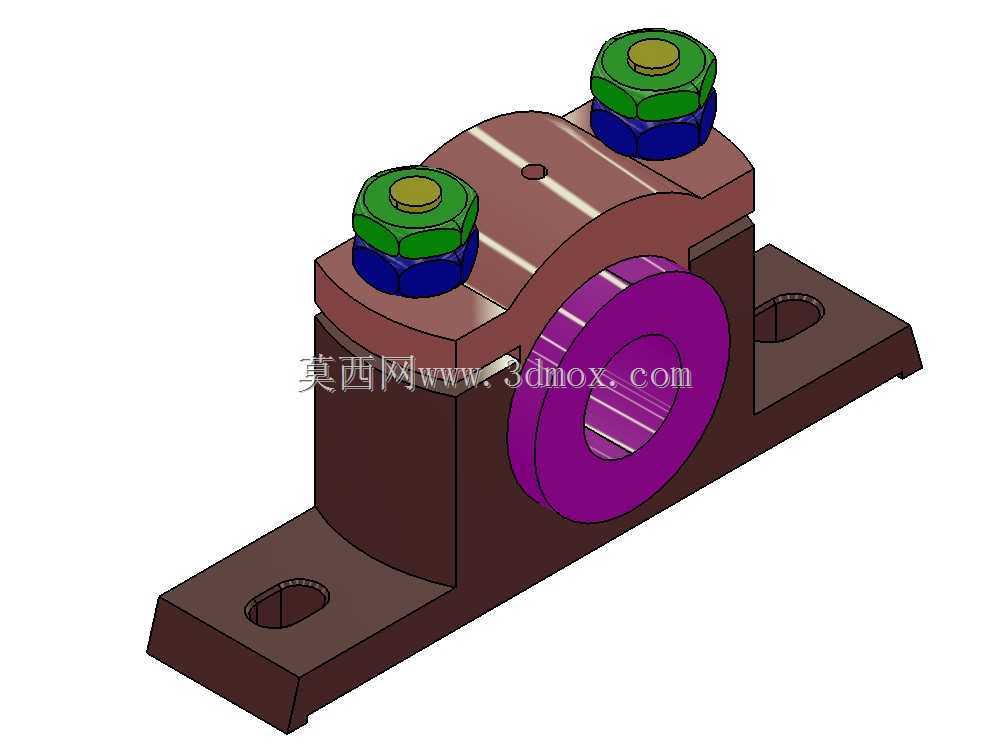

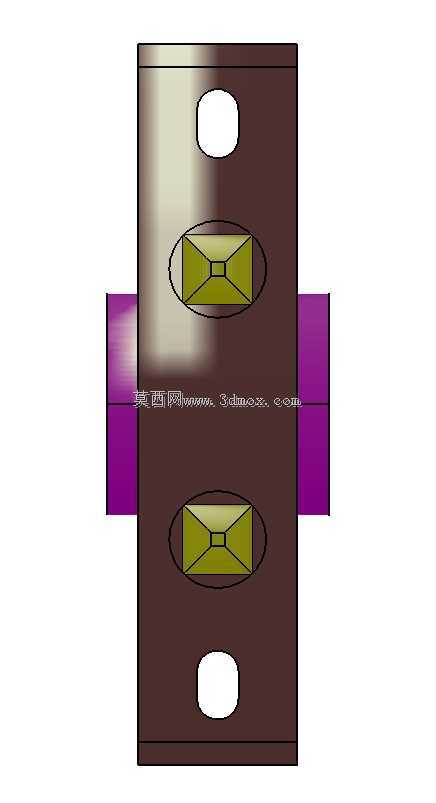

　　在常规机床传动系统、中小型输送设备、通用减速机的输出轴系布局中，这类剖分式轴承座是承担径向载荷、为旋转轴提供稳定支撑定位的核心基础部件，区别于整体式轴承座的不可拆分结构，该款剖分式设计最大的工程价值在于轴系装配与后期维护的便利性——当轴上已经预装齿轮、带轮、联轴器等其他传动零件时，无需将整根轴从传动链中完全抽出，仅需拆卸上盖连接螺栓即可完成轴承衬瓦的更换、轴系对中调整，大幅降低产线停机维护的工时成本。从结构设计逻辑来看，整个部件分为底座、上盖、连接紧固件、轴瓦衬套四个核心组成部分，底座采用带两个长圆形安装孔的卧式支撑脚结构，长圆孔的设计并非随意为之，而是预留了安装时的轴向位置调整余量，现场安装时可根据轴系的实际对中需求，

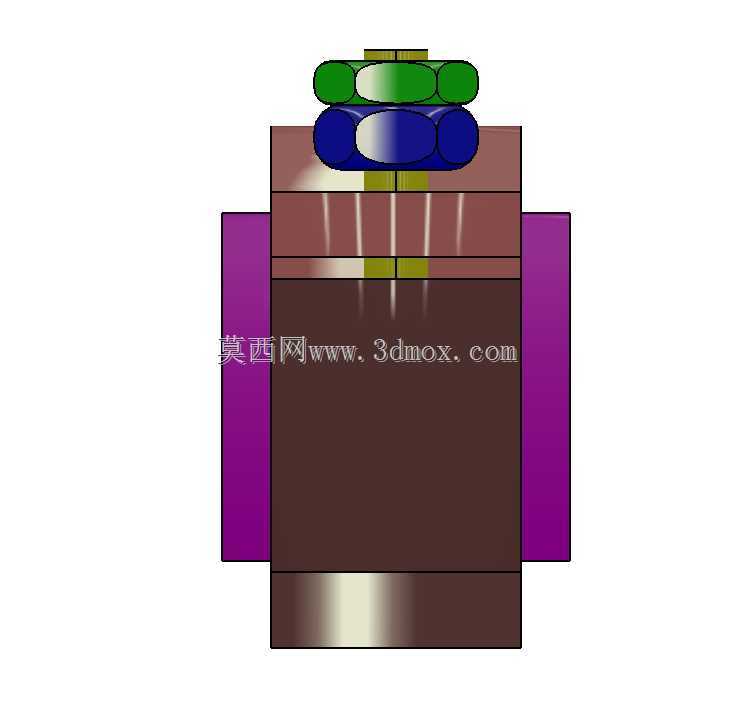

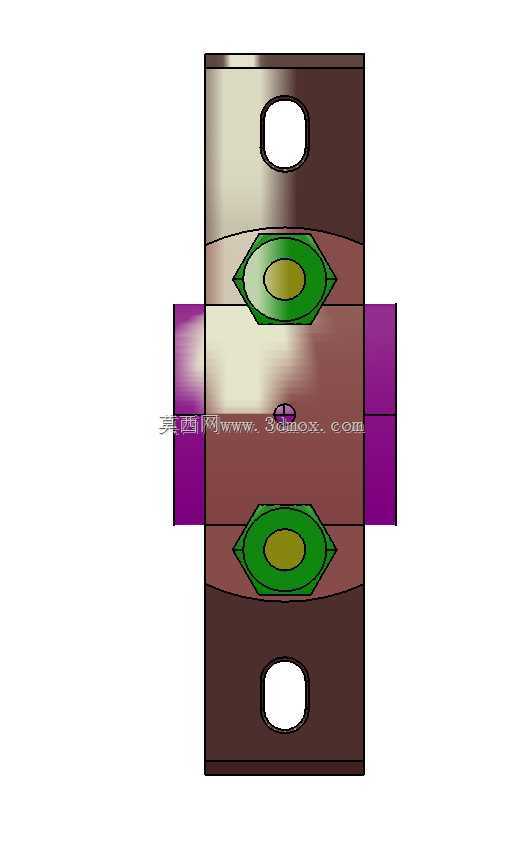

　　沿安装孔长轴方向微调轴承座的固定位置，抵消机架加工、轴系装配带来的累计位置误差，避免强行装配导致的轴系附加弯曲应力。底座与上盖的结合面采用平面贴合加工，结合面处设置有定位止口，保证上盖与底座装配时的同轴度，不会出现合盖后轴瓦内孔错位的问题，两个连接螺栓采用六角厚螺母配合防松垫圈的锁紧结构，螺母下方设置的加厚承压垫片可分散螺栓预紧力对铸件上盖表面的压应力，避免长期受载后铸件表面出现压溃变形，螺栓的预紧力矩需要根据轴系实际承受的径向载荷匹配，既要保证上下盖合紧后轴瓦不会出现径向窜动，也要避免预紧力过大导致轴瓦内孔变形抱死转轴。中间的轴瓦安装位采用圆形通孔结构，适配对应内径的剖分式滑动轴瓦，轴瓦与座孔之间采用过渡配合，

　　靠上下盖合紧后的抱紧力固定轴瓦外圈，轴瓦内孔与转轴之间预留符合润滑要求的配合间隙，可根据实际工况选择加注润滑脂或者润滑油的润滑方式，部分工况下还可在座体上加工油孔、油槽，将润滑剂直接导入轴瓦与转轴的摩擦面，降低转动过程中的摩擦损耗。从安装边界尺寸来看，底座两个安装孔的中心距、安装脚的厚度、座体总高度、轴孔中心到底座安装面的中心高是选型时最核心的参数，中心高直接决定了轴系安装后的轴线高度，必须与配套传动部件的轴线高度完全匹配，否则会出现轴系倾斜、传动件偏载的问题；安装孔的孔径适配对应规格的地脚螺栓，长圆孔的长度方向需与轴系的调整方向保持一致，避免安装时无法调整位置；上盖顶部的螺栓外露高度需要考虑外部安全防护空间，

　　避免设备运行时螺栓与周边旋转部件发生干涉。在实际工程应用中，这类轴承座常被用在CA6140等普通车床的进给轴支撑、中小型皮带输送机的托辊轴两端支撑、小型破碎机的转子轴支撑等场景，承受的载荷以稳定径向载荷为主，不适用于承受较大轴向载荷的工况，若有轴向载荷需求需要额外搭配推力轴承组件使用。建模过程中需要重点关注几个配合面的形位公差要求：底座安装面的平面度直接影响轴承座固定后的稳定性，若安装面平面度超差，螺栓拧紧后座体会发生变形，导致轴瓦内孔圆度超差；上下盖结合面的平行度、轴瓦安装孔的圆柱度、轴孔中心与安装面的平行度都是直接影响使用性能的关键公差，建模时需要按照机械设计手册的对应公差等级预留加工余量，同时要考虑铸件的拔模斜度、铸造圆角等工艺结构，避免出现无法铸造的尖角、薄壁结构，连接螺栓的通孔直径要比螺栓大径大1-2mm，预留装配时的位置调整量，避免螺栓穿装困难。
