离岸存储滑橇集成装置三维设计作品

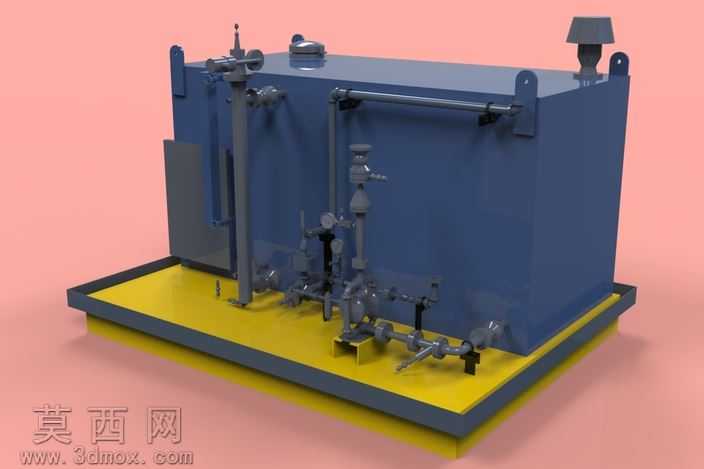

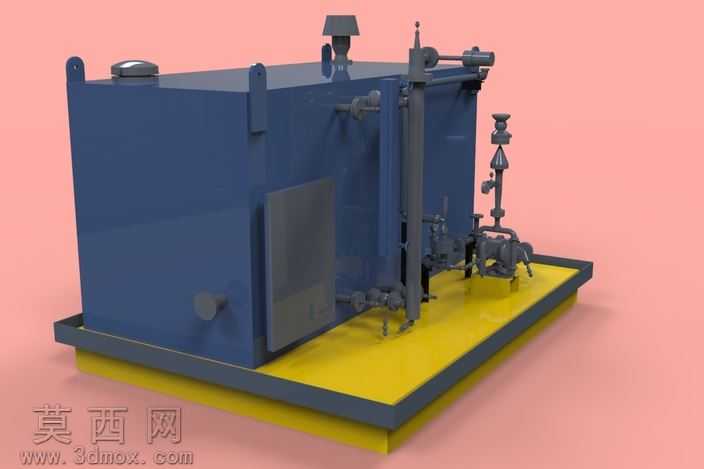

本作品为面向离岸作业场景设计的集成式存储滑橇装置，在三维建模阶段采用自底向上的设计逻辑，首先完成底部承载滑橇基座的结构搭建：基座采用带围边的托盘式结构设计，边缘设置一体化吊装吊耳，满足离岸场景下的转运、吊装作业需求，基座表面做防滑纹理处理，适配高湿、易滑的作业环境，避免设备移位或运维人员滑倒风险。主体存储罐体采用长方体承压结构设计，建模阶段严格按照压力容器的壁厚规范设置罐体参数，罐体顶部设置人孔、通气组件以及声光警示装置，满足存储介质的安全存储要求，罐体侧面预留多组管路接口，为后续管路集成预留装配基准。管路系统建模阶段按照介质流向依次完成截止阀、调节阀、压力表、过滤器等组件的装配，所有管路采用硬管连接，管路上设置固定管卡与罐体侧壁连接，避免离岸运输过程中管路晃动产生的应力变形，阀门操作端统一朝向运维操作侧，预留足够的操作空间，满足日常运维的操作需求。渲染阶段针对不同部件赋予差异化材质：底部滑橇基座采用醒目的工业黄防滑漆材质，还原现场防滑涂层的粗糙质感；主体存储罐体采用深海蓝工业防腐漆材质，模拟海洋环境下专用防腐涂层的哑光质感；管路、阀门、仪表等组件分别赋予不锈钢金属材质、黑色锻钢材质、仪表玻璃材质，不同材质的粗糙度、反射率参数经过反复调试，金属部件的冷硬质感、漆面的柔和质感、玻璃的通透质感区分清晰，整体渲染效果还原真实工业场景下的设备视觉特征。设计过程中充分考虑离岸场景的特殊需求，整体装置采用一体化撬装设计，所有组件集成在同一滑橇基座上，无需现场拆分组装，可直接整体吊装转运，装置的重心经过反复校核，确保吊装、运输过程中的稳定性，防滑设计覆盖基座操作面、爬梯踏步等所有人员可接触区域，充分适配离岸作业的高安全要求，整体结构布局紧凑，管路排布整齐有序，既满足功能使用需求，也兼顾了工业设备的规整视觉效果。
