低成本XYZ三轴收料搬运执行机构

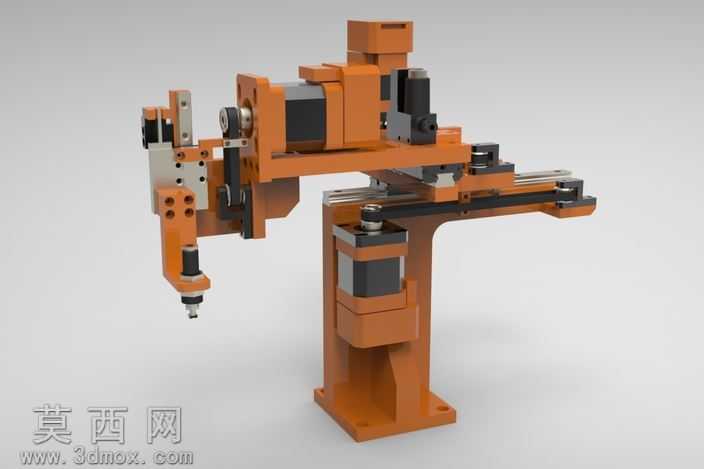

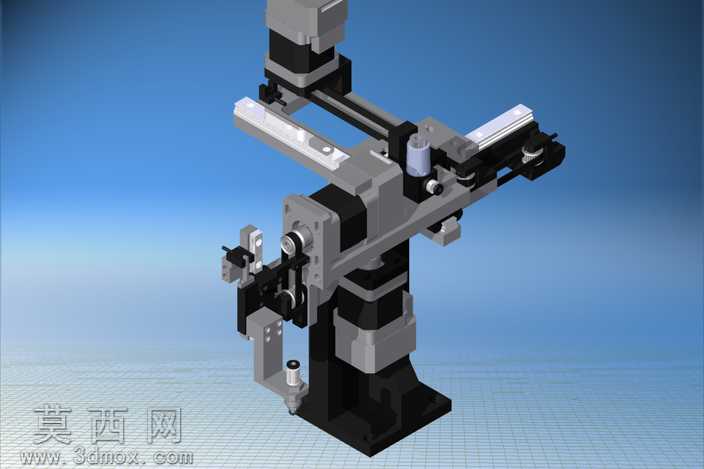

本模型为XYZ三轴收料执行单元，采用三维建模软件完成全参数化结构设计，所有零部件均按照实际加工装配标准构建，可直接用于结构验证与方案评审。模型整体采用悬臂式三轴布局，底座为一体式铸造结构设计，建模时对安装基准面做了平面度约束，保证立柱安装的垂直度要求，底座预留的安装孔位按照标准紧固件规格绘制，可直接匹配常用工业铝型材或钢板安装台面。水平X轴采用双直线导轨搭配滑块的导向结构，建模时还原了导轨的安装定位槽、滑块的预紧调节结构，传动部分采用同步带传动方案，同步轮、张紧结构均按照标准件参数绘制，保证传动间隙控制在设计要求范围内。垂直Z轴与横向Y轴均采用标准31毫米型材框架作为安装基体，适配常用的42、57系列步进电机安装尺寸，建模时预留了电机安装止口、联轴器避让空间，传动丝杠的导程、螺母座安装位均按照实际选型参数绘制，保证行程范围内的运动无干涉。执行末端设计为快换式接口结构，可适配卡盘、油缸、真空吸盘等多种执行元件，建模时还原了末端的气路走线槽、传感器安装位，可直接安装原点、限位传感器，满足设备的安全运行要求。渲染阶段采用工业设备常用的橙灰配色方案，金属结构件赋予磨砂金属材质，导轨、电机等标准件赋予对应的金属光泽与表面纹理，紧固件做了发黑处理的材质表现，整体渲染效果贴近真实工业设备的视觉质感。设计过程中严格控制各轴的行程参数，X、Y、Z轴行程匹配100mm×100mm×40mm的作业范围，通过导轨选型、丝杠精度匹配实现0.05毫米的重复定位精度，整体结构在保证刚性的前提下尽可能压缩了整体体积，降低了制造成本，适合小型自动化生产线的收料、上下料工位使用，模型的装配层级清晰，所有运动副均添加了合理的约束，可直接用于运动仿真验证，检查全行程内的运动干涉情况，为后续的实物加工提供完整的结构参考。
