CA6140车床配套法兰面六角螺栓结构

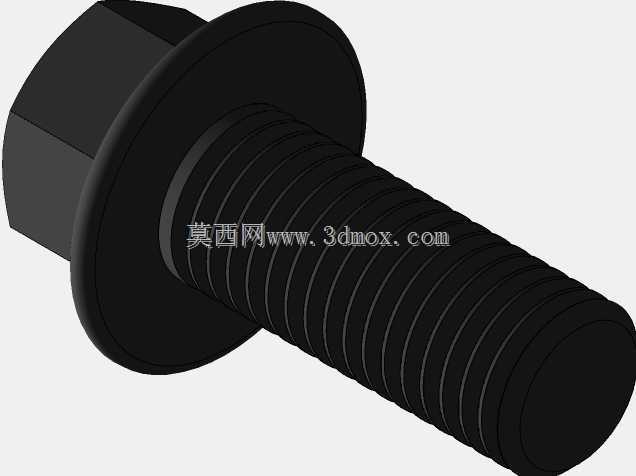

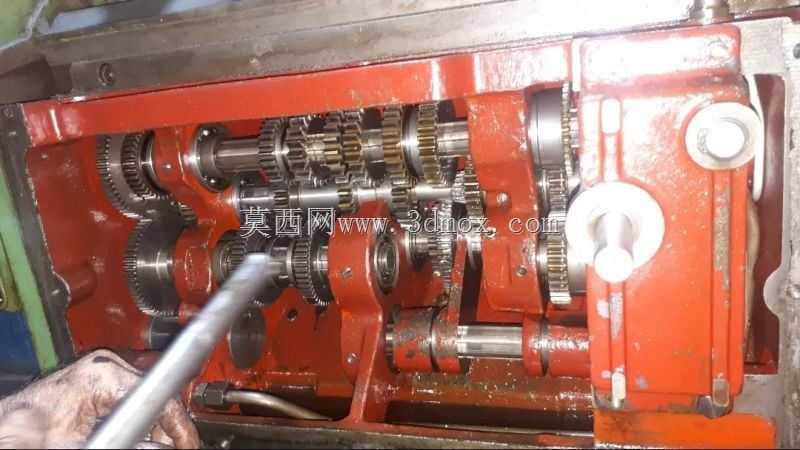

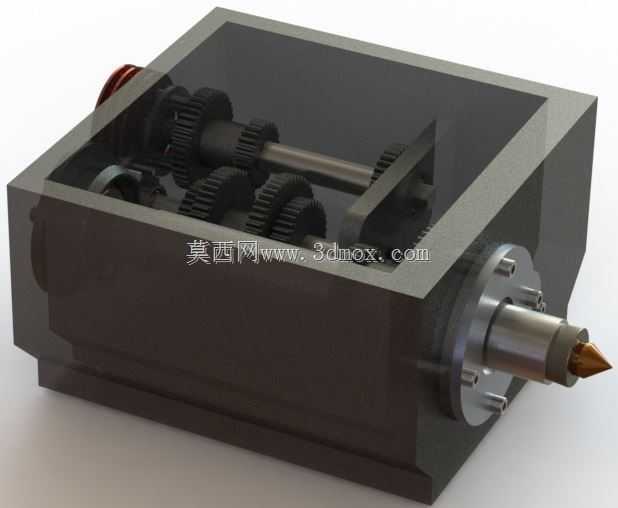

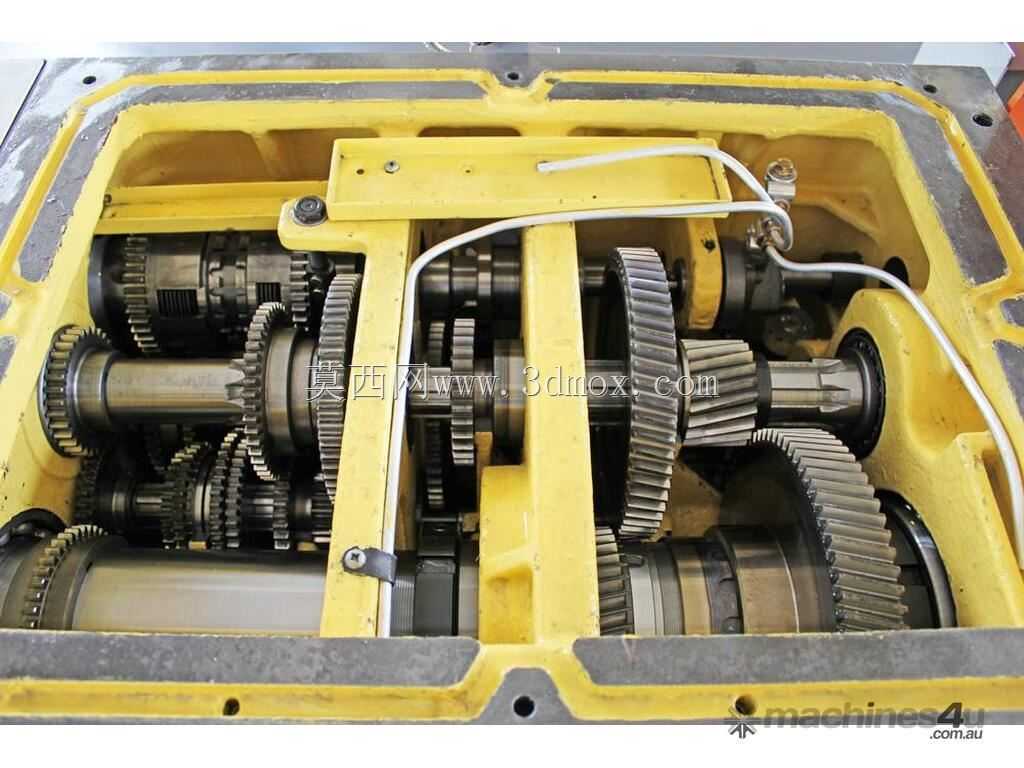

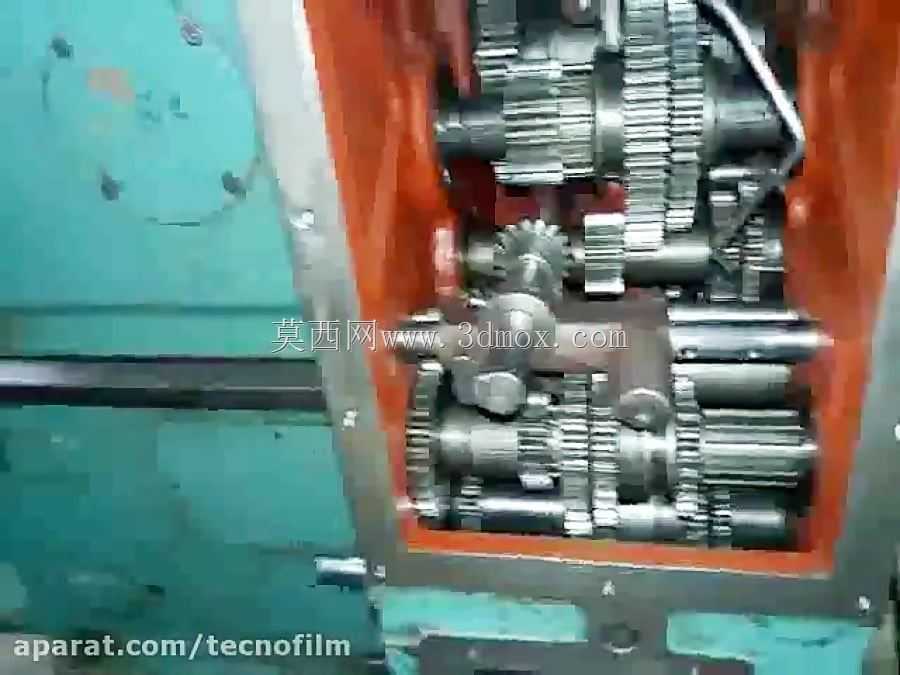

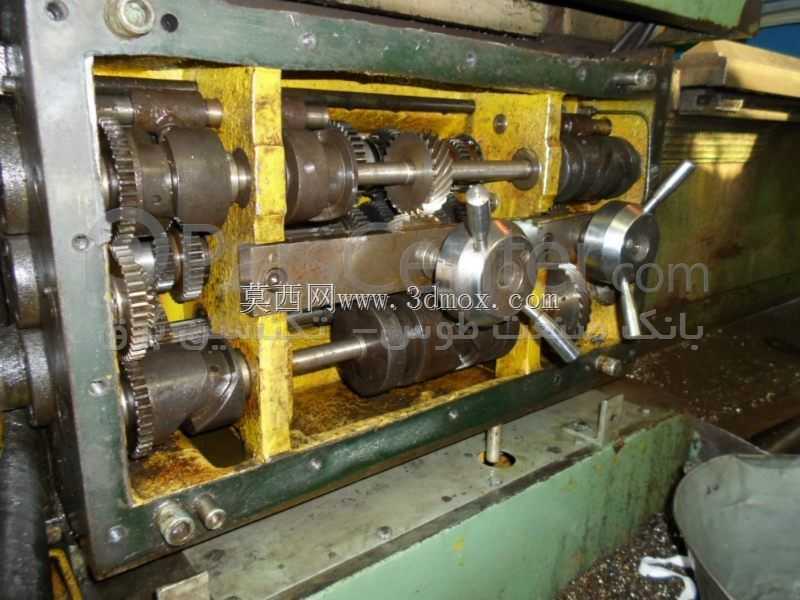

　　这款带法兰面的六角头螺栓，最初是为CA6140普通车床齿轮箱的装配场景做的配套结构设计，在普通卧式车床的进给箱、主轴箱、溜板箱的箱体拼接、端盖固定、齿轮轴系定位环节，这类带一体法兰的螺栓相比普通六角螺栓，能省去单独配置平垫圈的工序，法兰盘的承压面可以直接贴合被连接件表面，在车床运行产生持续振动的工况下，能有效分散螺栓头对被连接件的压应力，避免铝合金或铸铁材质的箱体表面被压出凹痕，也能降低螺纹连接因为振动出现的松脱概率。从结构设计逻辑来看，螺栓头部采用标准六角头构型，对边尺寸符合通用紧固件的扳拧空间要求，不管是使用呆扳手、套筒还是扭矩扳手，都能找到适配的操作空间，一体成型的法兰盘和六角头之间做了平滑过渡圆角，

　　避免应力集中在头部和杆部的衔接位置，在承受轴向预紧力的时候，不会因为截面突变产生断裂隐患。螺纹部分采用普通公制粗牙螺纹，牙型角60度，螺纹收尾处做了合理的退刀结构，不会出现螺尾过长导致无法拧到设计安装深度的问题，螺杆末端的倒角处理，能让螺栓顺利穿过安装孔，也方便拧入对应的内螺纹孔或者配合螺母锁紧。在实际的车床装配场景里，这类螺栓的安装边界需要重点关注：法兰盘的外径比普通六角头的外接圆直径大出约30%，对应的安装沉孔或者避让空间要提前在箱体、端盖的结构设计阶段预留足够尺寸，避免法兰面无法完全贴合安装基面导致预紧力不足；螺栓的有效螺纹长度要匹配被连接件的总厚度，预留出2到3个螺距的露出长度，

　　保证锁紧后螺纹啮合长度足够承受传动过程中的交变载荷。在机床的日常维护场景里，这类法兰螺栓的拆卸和复装不需要额外找平垫，能减少维修过程中小零件丢失的概率，法兰面下的防滑齿结构（部分同类型号会配置）还能在不涂螺纹胶的情况下提供一定的防松能力，适合车床齿轮箱这种需要定期开盖检查齿轮啮合情况、更换润滑油的维护场景。从建模的细节处理来看，螺纹部分采用真实的螺旋扫掠结构，牙顶和牙底的圆角都按照紧固件的实际加工公差做了还原，不是简单的贴图示意，法兰面和六角头的衔接处的拔模斜度也按照冷镦成型的实际工艺做了处理，头部的顶面倒角、螺杆末端的45度倒角都完全符合实际零件的加工特征，不管是用来做车床的整机装配干涉检查，还是做装配工艺的模拟动画，

　　或者是出紧固件的采购BOM清单，这个结构都能直接复用，不需要再做额外的结构修正。在齿轮箱的装配过程中，这类螺栓的预紧扭矩要按照螺栓的材质等级匹配，法兰面的存在让相同预紧扭矩下的压应力分布更均匀，不会像普通螺栓加平垫那样出现垫圈偏移、压应力集中在垫圈边缘的问题，对于铸铁材质的齿轮箱壳体来说，能有效避免长期使用后螺栓孔周边出现壳体开裂的问题。另外在设计选型的时候，要注意法兰面的平面度要求，安装时要保证法兰面和被连接件表面没有铁屑、毛刺等杂物，否则会导致螺栓拧紧后出现偏斜，螺纹承受额外的弯曲应力，缩短螺栓的使用寿命。这类螺栓除了用在普通车床的齿轮箱上，也可以通用在其他需要频繁拆卸、有振动工况的机械设备连接部位，比如小型铣床的进给机构、普通台钻的机头固定、减速机的端盖连接等场景，只要安装空间和螺纹规格匹配，都能替代普通六角螺栓加平垫的连接方案，提升装配效率和连接可靠性。
