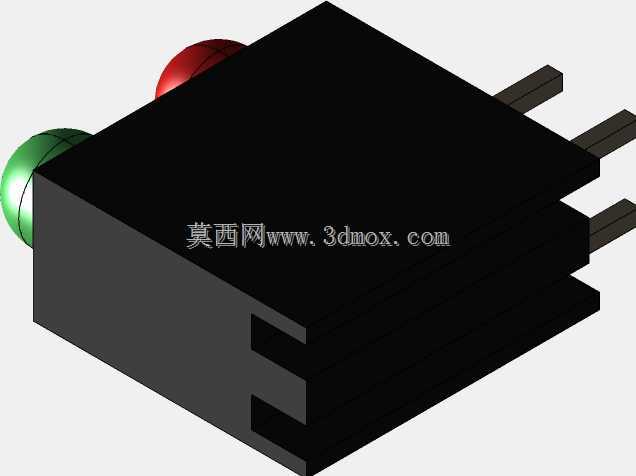

3mm弯脚双位发光二极管安装灯座结构

　　在工业控制设备面板、小型电子装置、信号指示模块的设计场景中，直插式发光二极管的固定安装一直是结构设计环节需要重点考量的细节，尤其是需要同时布置两路指示信号的位置，单孔逐个安装的灯座不仅装配效率低，还容易出现两个灯头间距偏差、高低不齐的问题，影响面板的整体观感与指示辨识度，这款适配3mm直径直插LED的弯脚双位灯座，正是针对这类双灯并排安装的需求设计的配套固定结构。从实际使用场景来看，这类双灯座常被用在机床操作面板的状态指示区、小型电源模块的电源与故障指示位、工控IO模块的通道信号指示位置，也可用于消费类电子产品的电源与工作状态指示点位，相比单灯座分散安装，双位一体的结构能保证两个LED的中心距保持固定公差，

　　不会因为手工装配的偏差出现灯头歪斜、间距不一的问题，同时弯脚的引脚设计适配PCB板卧式贴装或者板边侧向安装的布局，不需要额外弯折LED引脚，减少装配时的引脚损伤风险。从功能特性上看，这款灯座采用绝缘阻燃的工程塑料材质，主体为方块式结构，顶部开设两个适配3mm直插LED的安装沉孔，孔位的内径公差控制在合理范围，既能让LED灯体顺利插入，又能提供足够的抱紧力，避免设备运输或者长期震动过程中LED出现松脱、移位的问题；灯座底部的定位卡槽可以卡在PCB板对应的安装缺口上，装配时不需要额外打胶或者使用紧固件，依靠卡槽的卡紧力就能完成灯座与PCB的预固定，后续焊接引脚时不会出现灯座偏移。设计思路上，这款双灯座没有采用多余的冗余结构，

　　整体外形为规整的长方体，两个安装孔的中心距按照行业通用的双灯指示布局设定，适配绝大多数常规双信号指示的开孔间距要求，引脚的弯曲角度经过反复验证，刚好适配标准厚度PCB的焊接高度，引脚伸出PCB背面的长度符合波峰焊或者手工焊接的工艺要求，不会出现引脚过长导致焊盘短路、或者过短导致焊接虚焊的问题；灯座侧壁做了细微的防滑槽结构，既可以在手工装配时增加摩擦力方便按压到位，也能在灯座嵌入面板安装孔时增加与面板孔壁的摩擦力，提升安装后的牢固度。从外形尺寸与安装边界来看，这款灯座的整体长宽高尺寸适配小型电子设备的内部安装空间，不会占用过多的PCB板面积，两个灯孔的中心距为常规的5.08mm标准间距，和通用接插件的间距保持一致，方便PCB布线时的走线规划；安装时需要注意在PCB上预留对应尺寸的定位缺口，缺口的公差按照灯座定位卡脚的尺寸做正负0.1mm的公差配合，既保证安装顺畅，又不会出现间隙过大导致灯座晃动的问题；如果是面板嵌入式安装，面板上的开孔尺寸需要匹配灯座的外形轮廓，开孔边缘做0.2mm的倒角处理，方便灯座顺利压入，同时压入后灯座顶面与面板表面保持齐平，不会出现凸起或者凹陷的情况，保证面板外观的平整性。在实际选型应用中，这类双灯座适合搭配红、绿或者红、黄这类常用的指示配色LED，用于电源通电、设备运行、故障报警这类成对出现的信号指示场景，相比使用两个独立的单灯座，一体双位的结构可以减少一半的装配工序，降低物料管理的成本，

　　同时统一的安装公差能保证成品的指示模块一致性更好，不会出现不同批次产品灯位偏移的问题；对于结构设计人员来说，在做三维布局时可以直接调用这款灯座的模型，提前预留好安装空间与PCB开孔位置，不需要自行测绘建模，能有效缩短结构设计的周期，同时模型的尺寸精度符合实际生产的公差要求，不会出现设计完成后实物装配干涉的问题。在长期使用的可靠性方面，这款灯座的塑料材质可以耐受常规波峰焊的温度，不会因为焊接高温出现变形、熔化的问题，绝缘性能满足低压电子设备的安全要求，相邻两个灯位之间有足够的绝缘间隔，不会出现引脚之间的爬电距离不足的问题，适合在AC220V及以下的低压电控设备中使用，在环境温度-20℃到85℃的工作区间内，材质不会出现脆化、软化的问题，能满足绝大多数工业现场与民用电子设备的使用环境要求。
