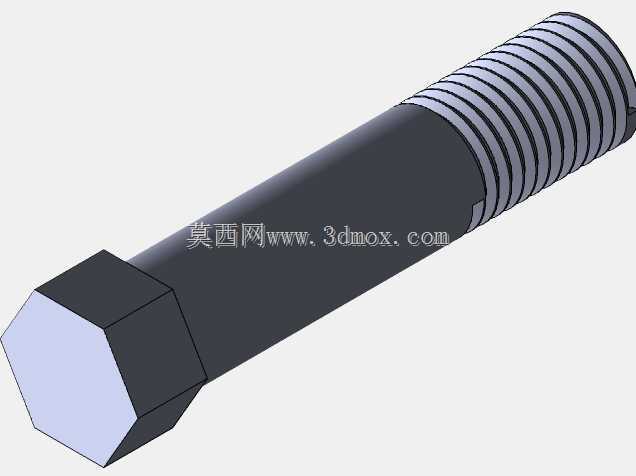

CA6140车床用外六角头全螺纹螺柱结构

　　在普通卧式车床的进给箱、溜板箱与床身的连接副中，这类带六角头的全螺纹螺柱是承担横向剪切与轴向预紧载荷的核心紧固件，区别于常规的外六角螺栓，该结构取消了光杆段，全杆身加工连续三角螺纹，适配CA6140车床导轨防护罩、挂轮架盖板这类需要长行程调节压紧位置的安装场景，安装时无需额外配置螺母，可直接旋入床身预制的螺纹孔内，六角头端面直接压合被连接件表面，减少了连接副的零件数量，降低了车床日常维护时的拆装复杂度。从结构设计逻辑来看，六角头的对边尺寸严格遵循GB/T5783的对应螺纹规格公差要求，扳拧面的倒角角度取15°到30°之间，既可以保证套筒、开口扳手的顺利导入，也能避免扳拧时棱角崩裂造成的打滑风险；杆身的螺纹采用普通公制粗牙三角螺纹，

　　牙型角60°，螺纹大径、中径的公差带取6g级，兼顾了与床身铸铁螺纹孔的配合间隙，以及反复拆装后的耐磨性，螺纹收尾处的退刀槽宽度取2倍螺距，深度低于螺纹小径0.1mm，避免螺纹旋入到底时出现牙型干涉，保证六角头端面能完全贴合被连接件的压紧面。从安装边界来看，该螺柱的六角头厚度为标准值，安装时需要预留的扳拧空间为六角头外接圆直径的1.5倍以上，避免周边的加强筋、凸台结构干涉扳手的操作行程；全螺纹段的长度覆盖了被连接件的总厚度加上3到5个螺距的旋入深度，针对CA6140车床的铸铁床身材质，旋入深度取螺纹大径的1.25到1.5倍，即可保证足够的连接强度，无需额外增加螺纹啮合长度造成的丝锥磨损加剧。在实际工况中，

　　车床运行时的切削振动会持续作用在连接副上，该螺柱的全螺纹结构可以让被连接件在任意轴向位置都能获得螺纹啮合支撑，不像带光杆的螺栓只能在固定的光杆长度区间内压紧，适配车床挂轮架处需要频繁调整齿轮啮合间隙、反复改变压紧位置的使用需求，调整时无需更换不同长度的紧固件，只需旋动螺柱改变旋入深度即可完成压紧力的调节。从建模细节来看，六角头与杆身的过渡处加工了R0.5到R1的圆角，避免热处理及扳拧时的应力集中，螺纹末端加工了45°的导入倒角，长度约1个螺距，方便安装时快速对准螺纹孔，不会出现螺纹错牙造成的丝孔损坏；六角头的端面加工有0.2mm深度的凹痕标识，用于标注螺柱的性能等级，方便现场维护时快速识别紧固件强度等级，

　　避免错用低强度螺柱造成的连接失效。这类螺柱除了在CA6140车床上使用，也可通用在其他普通机床的盖板、防护罩、小型附件的连接场景中，只要预制螺纹孔的规格、深度与螺柱参数匹配，即可实现可靠的压紧连接，相比双头螺柱加螺母的连接形式，其单侧操作即可完成拆装的特性，尤其适合机床内部操作空间狭窄、无法从背面穿装螺母的安装位置，能大幅降低装配与维修的操作时长。
