在普通车床的进给传动系统里,曲柄是实现回转运动与往复摆动转换的核心传力构件,这套适配CA6140车床的曲柄结构,主要承担床头箱进给机构、溜板箱联动机构的动力传递作用,日常运行中需要承受周期性的交变载荷,同时要保证传动间隙控制在合理区间,避免进给动作出现卡顿或窜动。从实际应用场景来看,这类曲柄除了用于普通车床的进给传动,还可适配牛头刨床的滑枕驱动机构、冲床的离合操纵机构、轻工机械的间歇送料机构,只要是需要将连续回转输入转化为定角度摆动或者往复直线输出的连杆机构,都可以参考这套结构的设计逻辑做参数适配。
设计这套曲柄的时候,首先要考虑的是安装边界的适配性,两端铰接孔的中心距是核心参数,直接决定了从动件的行程范围,针对CA6140车床的安装空间,曲柄的杆身做了等截面扁平结构设计,既保证了足够的抗弯截面模量,又能避开周边的齿轮、轴套等相邻零部件,不会出现运动干涉。两端的铰接孔采用了同轴度公差严格控制的通孔设计,孔内预留了铜套安装位,实际装配时压入锡青铜衬套,既能降低铰接销轴的磨损,又能在长期使用后仅更换衬套即可恢复配合精度,降低维护成本。杆身与两端孔座的过渡位置做了大圆角过渡,避免应力集中导致的疲劳断裂,毕竟机床长期运行过程中曲柄承受的是周期性脉动载荷,应力集中位置很容易在交变应力下萌生裂纹,圆角过渡的设计能有效分散应力,提升构件的疲劳寿命。

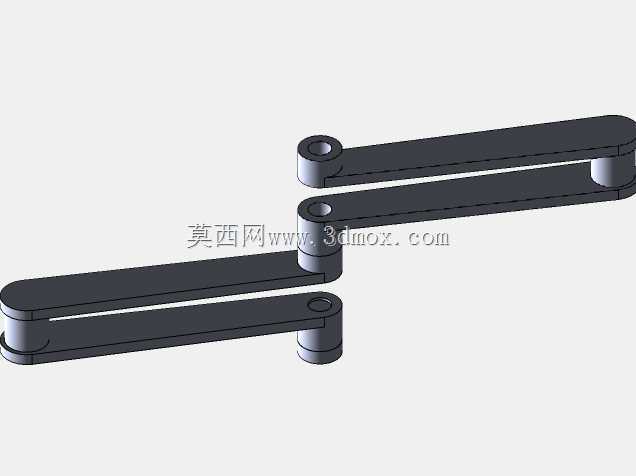

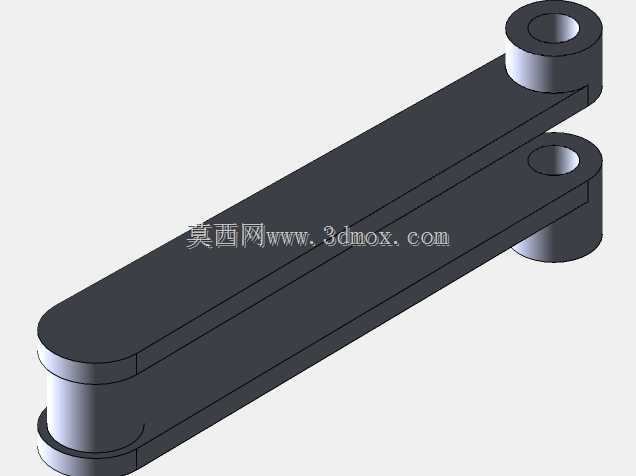

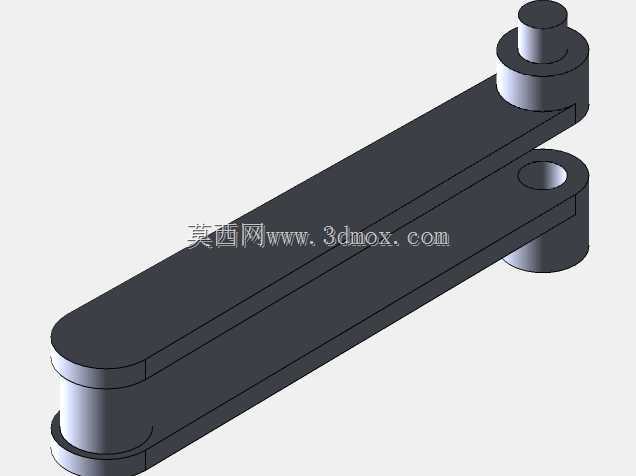

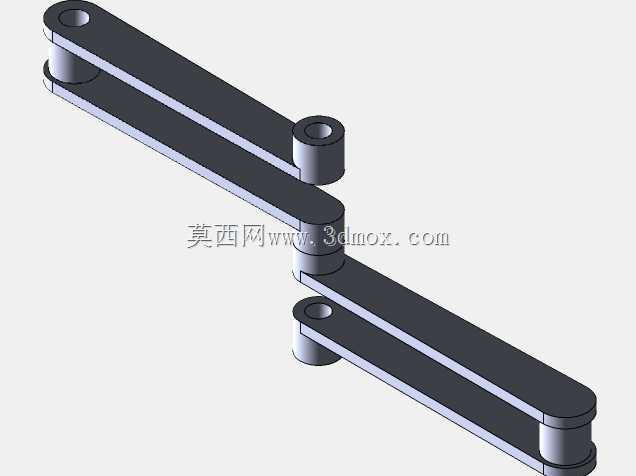

从功能特性来看,这套曲柄采用了对称式双杆并行布置的结构形式,相比单杆曲柄,双杆结构的传力对称性更好,传动过程中不会对铰接销轴产生附加的侧向弯矩,能大幅降低销轴和衬套的偏磨风险,延长整套连杆机构的维护周期。杆身的厚度经过载荷校核,在额定传递扭矩下的挠度变形量控制在0.02mm以内,不会因为杆身变形导致传动精度下降。两端孔的端面都做了凸台设计,装配时凸台端面与连杆头的端面贴合,既保证了轴向定位的准确性,又减少了不必要的加工面面积,降低加工成本。
实际选型适配的时候,首先要确认曲柄的安装中心距是否匹配机构的行程需求,其次要核对两端铰接孔的直径与所用销轴的配合公差,通常采用H7/h6的间隙配合,保证铰接转动灵活又不会有过大的间隙。安装时要保证同一组并行的两个曲柄长度完全一致,孔位同轴度误差控制在0.01mm以内,否则会出现运动卡滞、附加载荷过大的问题。另外,曲柄的材质选用45号钢调质处理,硬度达到HB220-250,兼顾强度和韧性,能承受一定的冲击载荷,孔的内表面在压入铜套后要做润滑槽设计,方便日常加注润滑油,减少铰接副的磨损。
在机床改造或者备件替换场景中,这套曲柄结构可以直接测绘适配,不需要改动周边的安装结构,因为其安装尺寸完全匹配CA6140车床的原厂安装边界,替换后不需要调整其他传动件的位置即可正常运行。设计过程中也充分考虑了加工工艺性,杆身的平面可以采用铣削加工一次成型,两端的孔可以采用钻、镗工序保证精度,不需要复杂的工装夹具,普通的机加工车间即可完成制造,适合备件的小批量生产。另外,曲柄的表面做了氧化发黑处理,既能起到防锈作用,又不会因为涂层过厚影响装配精度,表面粗糙度控制在Ra3.2,既满足外观要求,又不会过度增加加工成本。
从运动特性来看,这套曲柄在机构中作为主动件时,输入连续回转运动,通过铰接的连杆带动从动件做往复运动,其运动的急回特性可以根据实际需求调整中心距来适配,比如在需要快速回程的机构中,可以适当调整曲柄的偏心距,获得合适的行程速比系数,提升设备的运行效率。在作为从动件使用时,这套曲柄可以将摆动动作转化为回转输出,适用于手动操纵机构的动力传递,比如车床的变速操纵机构,通过扳动曲柄带动齿轮滑移,实现主轴转速的切换。
- 上一篇:麦克纳姆全向移动轮组结构设计
- 下一篇:适配Johnson电机的定制齿轮安装架
- 全部评论(0)
- 模板大小: 632.02 KB
- 售价:5金币
- 下载次数: 4
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
