适配Johnson电机的定制齿轮安装架

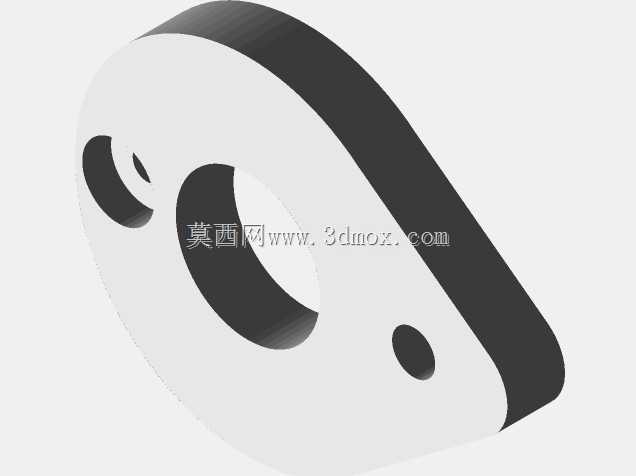

　　在小型传动机构的设计场景里，这类适配Johnson电机的齿轮架，是整套传动链路里很容易被忽略但又直接影响传动稳定性的零件。很多做小型动力输出装置的工程师都有过类似经验：选好了电机、配好了齿轮参数，最后因为安装支架的同轴度、刚性没做好，跑起来齿轮啮合异响、磨损快，甚至出现齿轮跳齿的问题，最后整套机构的可靠性大打折扣。这个齿轮架的设计，核心就是围绕小型有刷电机的输出端齿轮安装定位做的适配，整体采用扁平的盘式结构，没有多余的冗余结构，刚好卡在电机输出端和传动齿轮组之间的安装空间里。从结构上看，主体的大通孔是直接套在电机输出端的定位轴台上的，这个孔的公差需要和电机轴台的外径做过渡配合，既不能太松导致安装后出现径向窜动，

　　也不能太紧导致装配时压装困难，实际设计时一般取H7的公差带，配合面的粗糙度控制在Ra1.6就能满足使用需求。架体上的两个小孔是安装固定孔，一个用来穿紧固螺丝把架体锁在电机端盖上，另一个是齿轮轴的定位孔，用来支撑啮合齿轮的固定轴，这两个孔和中心大孔的位置度公差是整个零件的核心精度要求，一旦位置度超差，就会导致两个啮合齿轮的中心距偏离设计值，要么啮合间隙太小出现卡滞，要么间隙太大传动回程差超标。这类齿轮架一般用在小型电动工具、桌面级小型传动设备、小型自动化执行机构里，比如小型传送带的动力端、家用小电器的传动模块、模型级动力传输结构里都能见到类似的结构。设计的时候首先要确认电机端的安装边界：电机端盖的外径、输出轴的伸出长度、

　　端盖上原有螺丝孔的位置，这些尺寸是设计的基础，不能凭空设定，否则做出来的架体根本装不到电机上。其次要确认配对齿轮的参数：齿轮的模数、齿数、齿宽，这些参数决定了齿轮轴定位孔和中心孔的中心距，也决定了架体的厚度——架体的厚度要比齿轮的齿宽多出1到2毫米，保证齿轮安装后不会和架体侧面发生摩擦，同时也能给齿轮提供足够的轴向支撑，避免齿轮运转时出现轴向窜动。材料选择上，这类承载不大的齿轮架一般用6061铝合金加工就足够，重量轻、加工性好，也有足够的刚性，要是对成本更敏感的场景，也可以用POM或者尼龙材质注塑成型，不过注塑件的公差要比机加工件放宽一些，设计时要提前预留变形量。实际装配的时候，先把架体的中心孔对准电机的定位轴台推到位，

　　然后用紧固螺丝穿过架体上的固定孔锁在电机端盖上，保证架体和电机端盖完全贴合没有间隙，之后再把齿轮轴压入架体的定位孔里，最后装上配对齿轮，手动转动齿轮检查啮合是否顺畅，有没有卡滞或者异响的情况，如果有就要检查是不是孔位的位置度有偏差，或者架体安装时有没有偏斜。很多新手工程师在设计这类支架的时候，容易把架体的厚度做的太薄，导致齿轮轴压入之后架体出现变形，齿轮运转时轴发生偏斜，最后齿轮啮合不良；还有的会把固定孔的位置设计的离中心孔太近，导致紧固螺丝的头和齿轮发生干涉，这些都是实际设计时需要反复核对安装边界的细节。另外，架体的边缘都做了倒角处理，一方面是避免装配时锋利的边缘划伤操作人员，另一方面也能减少架体和周边其他零件发生干涉的概率，毕竟小型设备内部的安装空间都比较紧凑，一点点的突出都可能导致装配困难。这类零件虽然结构简单，但是在整套传动系统里的作用非常关键，它的精度直接决定了齿轮传动的效率和使用寿命，设计时不能因为零件小就忽略公差和安装边界的核对，很多时候整套设备的故障，恰恰出在这些看起来不起眼的小零件上。
