弯管一体成型塑料卡扣结构设计

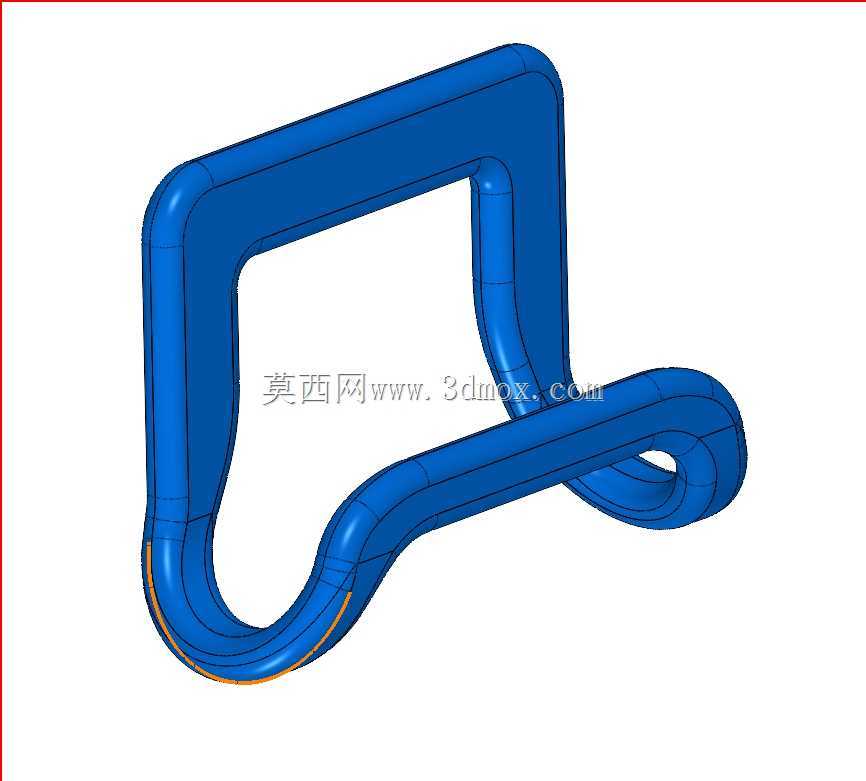

　　这款弯管结构塑料卡扣，主要面向轻工产品、小型机电设备的管线排布与部件快装场景设计，日常在消费电子外壳内部走线固定、小型家电壳体拼接、儿童玩具部件快拆连接、办公设备内部线束限位等场景中都能见到这类结构的应用，核心作用是替代传统螺丝粘接等连接方式，实现无工具快速拆装，同时兼顾管线的限位固定功能，减少装配工序的工时消耗。从结构功能来看，该卡扣采用一体化弯管成型设计，主体为连续的空心弯管构型，没有额外拼接的装配缝隙，整体结构强度在同克重注塑件里表现更优，不会出现拼接缝位置受应力开裂的问题。卡扣的一端设计为闭环挂接结构，可直接卡入设备预设的挂柱或者定位凸台上，实现预定位，不需要额外的辅助固定就能在装配时先挂住部件，

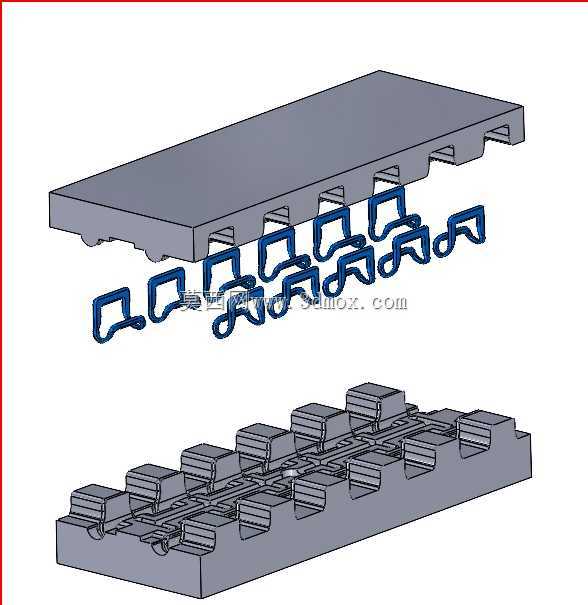

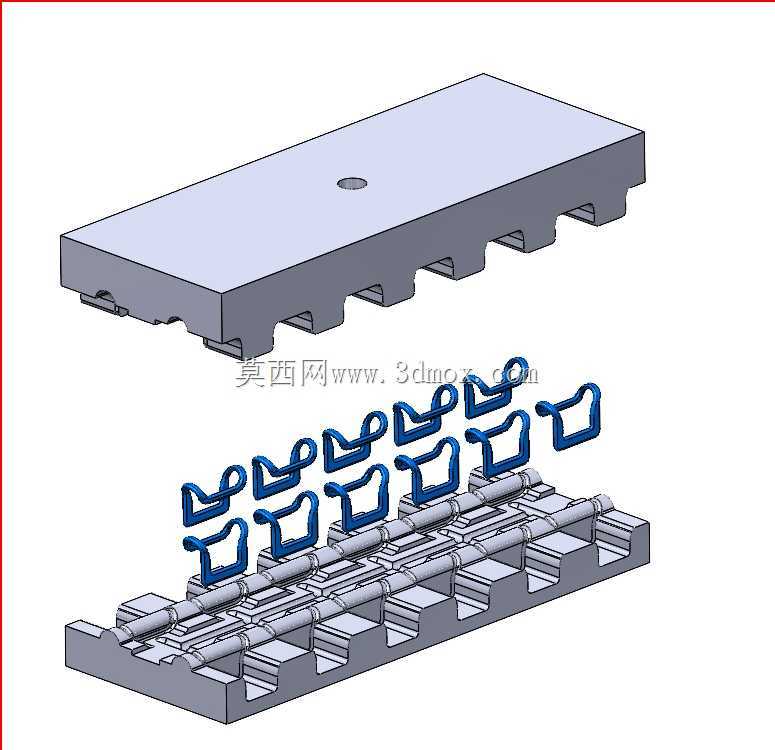

　　方便操作人员调整其他装配位置，避免小件掉落遗失；另一端为开放式的卡接臂，卡接臂的弯折弧度经过反复校核，卡入对应卡槽时的变形量控制在塑料材料许用弯曲应变的30%以内，既保证卡入时的手感顺畅，不会出现需要蛮力按压才能装配的问题，又能保证卡入后有足够的抱紧力，在设备常规运输振动、日常使用触碰的工况下不会松脱。设计过程中优先考虑了注塑成型的工艺可行性，整个构件的管壁厚度保持均匀一致，所有弯折位置都采用了大圆角过渡，没有出现壁厚突变的结构，避免注塑冷却过程中出现缩痕、内应力集中的问题，弯管的内孔抽芯方向经过多轮调整，所有圆弧段的抽芯轨迹都做了顺滑过渡，不需要设计复杂的复合抽芯结构，普通的两板模搭配弧形抽芯机构就能完成生产，

　　能有效降低模具加工成本和后期生产的不良率。安装边界方面，该卡扣的整体外轮廓占用空间较小，主体弯折形成的框型结构可以直接避让设备内部的凸起筋位、小型电子元件，不会和周边部件产生干涉；卡接端的卡入深度设计为3mm，对应的设备卡槽只需要设计对应深度的卡位即可，不需要在设备壳体上做太深的凸台结构，能有效降低壳体的成型难度；挂接端的闭环内孔尺寸适配行业通用的3mm直径定位挂柱，挂入后预留了0.2mm的装配间隙，既能方便快速挂入，又不会出现挂接后晃动量过大产生异响的问题。实际使用中，这款卡扣除了实现两个塑料部件的卡接固定外，框型的中空位置还可以作为走线通道，将直径4mm以内的线束从框内穿过，同时实现线束的限位，

　　避免线束在设备内部晃动碰到运动部件或者发热元件，一个零件同时实现部件连接和线束固定两个功能，能减少设备内部的零件数量，降低整体的物料管理成本和装配复杂度。结构的受力校核阶段，针对卡扣最容易断裂的卡接臂根部位置做了应力集中优化，将根部的圆角从常规的R0.5加大到R2，分散卡接变形时的应力，经过反复的装配模拟测试，反复拆装50次以上卡接臂也不会出现发白、断裂的问题，满足消费类产品售后维修反复拆装的使用需求。材料适配层面，该结构可以适配常用的PP、ABS、PA6等多种注塑材料，不同材料只需要微调卡接臂的厚度就能匹配对应的弹性模量，不需要大幅改动整体结构，通用性较强。
