浴室套装塑件ABS热流道歧管注塑模具

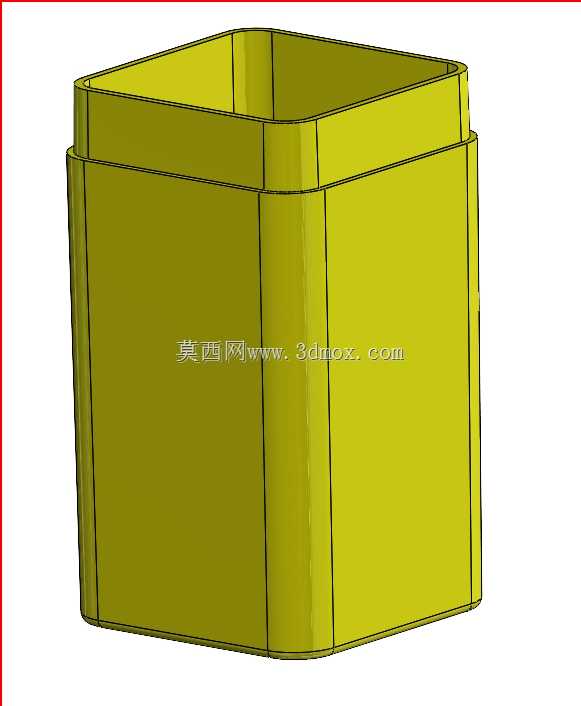

　　这套模具针对浴室套装类塑料配件的量产需求开发，采用ABS作为成型基材，核心成型单元围绕热流道歧管结构搭建，适配卫浴塑件批量生产的工况要求。日常卫浴产品的塑料配件普遍存在外观面要求高、成型一致性要求严的特点，传统冷流道结构在生产这类薄壁带精细结构的塑件时，容易出现流道凝料浪费、浇口痕迹明显、熔接痕位置影响外观的问题，这套热流道结构的模具正是针对这类痛点做的定向设计。

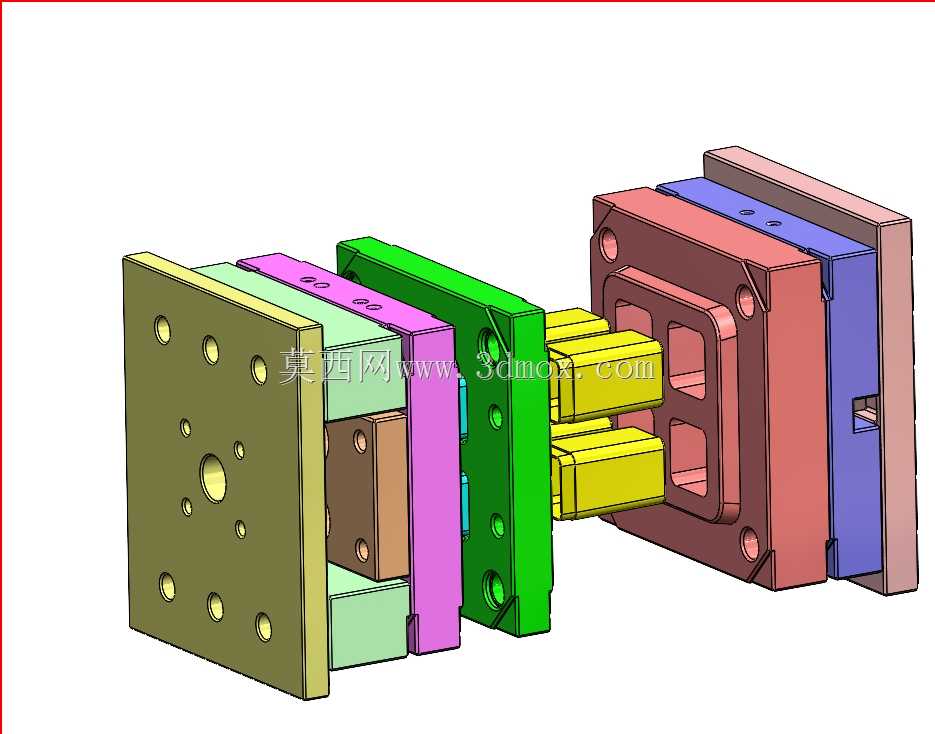

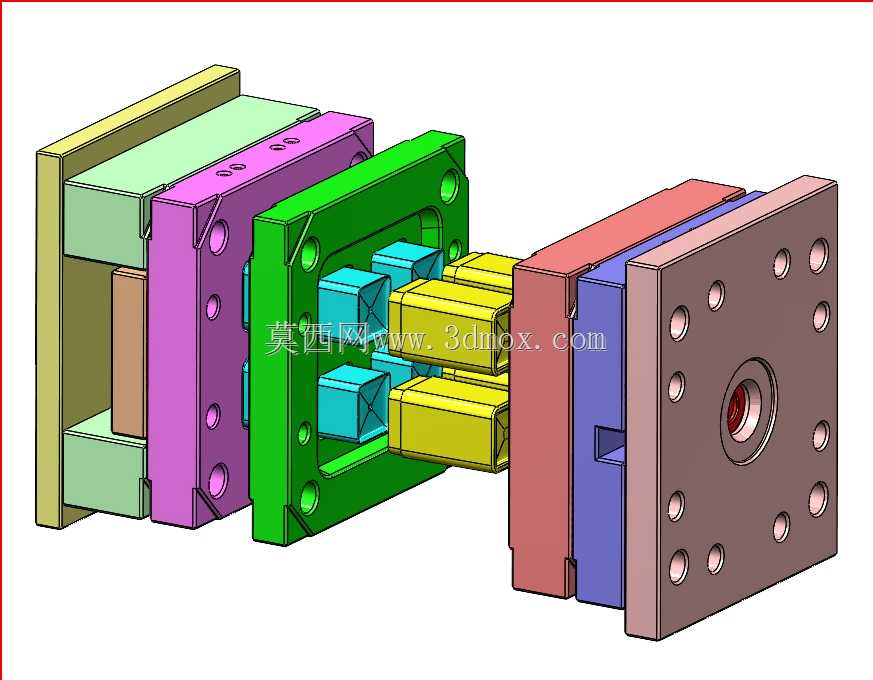

　　从结构布局来看，模具采用标准模架搭配分体式镶块的设计思路，动定模侧分别设置独立的导向定位结构，合模时依靠导柱导套完成初定位，再通过模仁周边的精定位块保证型腔的同轴度，避免长期生产过程中出现模仁偏移导致的塑件飞边、壁厚不均问题。热流道歧管部分采用均衡式流道布局，四个出料点位对应四个模腔的进胶位置，流道内壁做抛光处理减少熔体流动阻力，保证ABS熔体在分流过程中温度、压力的一致性，让四个模腔的填充速度保持同步，避免个别模腔出现欠注、飞边或者内应力集中的问题。

　　成型部分的镶块采用拆分式设计，针对浴室塑件上的精细装配结构、曲面外观面单独做镶件加工，一方面降低整体模仁的加工难度，方便后续表面抛光达到外观件的粗糙度要求，另一方面在生产过程中如果出现局部磨损、排气不畅的问题，可以单独更换对应镶块，减少模具维护的成本与停机时间。动模侧设置了组合式顶出结构，针对塑件的不同受力位置分布顶杆、顶块，顶出力均匀分散，避免顶出过程中塑件出现变形、顶白的缺陷，尤其是浴室塑件上的薄壁卡扣、装配柱位置，单独做了顶出点位的补强，保证顶出过程中受力平衡。

　　冷却系统围绕模仁与热流道区域做分层布局，模仁部分的冷却水道距离型腔表面保持均匀间距，保证成型过程中型腔各区域温度均衡，减少塑件冷却不均导致的翘曲变形；热流道歧管区域则单独设置温控回路，配合热流道的加热元件保证熔体在流道内始终保持恒定的熔融温度，避免流道内出现冷料堵塞、温度波动导致的塑件色差问题。模具的安装边界适配常规卧式注塑机的装模尺寸，模架的压板槽、定位圈、浇口套尺寸都按照行业通用规格设计，不需要额外做改装就可以直接装夹到对应吨位的注塑机上，上下模的开模行程预留了足够的取件空间，适配机械手自动取件的量产需求，不需要人工伸入合模区域取件，提升生产过程的安全性与自动化适配性。

　　排气结构开设在模仁的熔体填充末端位置，采用分型面排气加镶件间隙排气的组合方式，保证ABS熔体填充过程中型腔内的空气可以顺利排出，避免塑件出现烧焦、气泡、熔接痕强度不足的问题。针对浴室塑件经常接触水汽、清洁剂的使用场景，模具成型面做了相应的表面硬化处理，提升模仁的耐磨、耐腐蚀性能，长期生产过程中不容易出现表面划痕、锈蚀的问题，保证塑件外观面的质量稳定性。整套模具的结构设计充分考虑了量产过程中的维护便利性、成型稳定性与产品质量一致性，从进胶、冷却、顶出、定位各个环节匹配ABS材质的成型特性与浴室塑件的产品要求，能够稳定完成四件塑件的同步成型，满足卫浴配件批量生产的效率与质量要求。
