1寸FNPT接口威尔克森减压调节器结构设计

　　在工业气动控制系统的搭建过程中，气源压力的稳定输出直接决定了整套气动回路的执行精度与元件使用寿命，这款1英寸FNPT接口的威尔克森式减压调节器，正是针对大流量气动回路的压力管控需求设计的核心管路元件。从实际应用场景来看，这类减压调节器常被布置在车间气源主管路的分支节点、大型气动设备的进气端，或是需要稳定气压输出的工装夹具供气回路中，承担着将上游波动的高压气源调整至下游设备适配工作压力的核心作用，避免因气源压力波动导致气缸出力不稳、气动仪表计量失准、密封件过早损耗等常见工程问题。

　　从产品功能特性来看，该款减压调节器采用了先导式膜片减压结构，相较于直动式调压结构，在大流量通气状态下的压力偏移量更小，能够在下游用气量快速变化时维持输出压力的稳定。阀体的主流通通道采用了流线型的流道设计，尽可能压缩气流在阀体内的压损，在1英寸通径的额定工况下，能够满足单条支路上多台气动设备同时用气的流量需求，不会出现小通径调压阀常见的供气不足、压力掉压过快的问题。FNPT锥管螺纹的接口形式，是北美工业管路体系中常用的密封连接形式，依靠螺纹啮合过程中的锥面过盈实现密封，安装时仅需在螺纹段缠绕适量密封带即可达到可靠的密封效果，适配现有采用NPT螺纹标准的工业管路系统，无需额外配置转换接头即可完成安装对接。

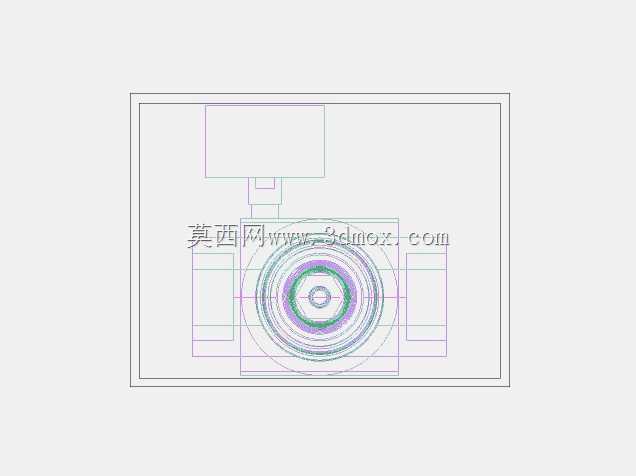

　　在设计思路上，这款模型的结构完全参照实物的装配层级进行还原，首先是阀体主体的承力结构，阀体采用了锻造铝合金的材质构型，在保证足够结构强度承受上游气源压力的同时，尽可能降低元件自身重量，避免在管路安装时对管路接头造成额外的承重负载。调压机构部分，模型还原了顶部的调压旋钮、内部的调压弹簧、膜片组件以及阀芯的联动结构，当旋转顶部旋钮调整弹簧预紧力时，膜片会带动阀芯上下移动，改变阀口的通流面积，进而实现输出压力的调整，当下游压力超过设定值时，膜片上方的弹簧力被气压作用力抵消，阀芯在复位弹簧的作用下关小阀口，甚至打开溢流孔排出多余压力，形成闭环的压力控制逻辑。模型中也还原了阀体两侧的压力表安装接口，方便现场安装时在进气端与出气端分别配置压力表，实时监测上下游的压力数值，便于运维人员快速判断调压阀的工作状态是否正常。

　　从外形尺寸与安装边界来看，该款减压调节器的主体为近似方形的铸造型腔，中心轴线为气流的进出方向，两端的1英寸FNPT接口同轴布置，安装时需要在管路两端预留足够的直管段，避免管路弯头直接对接阀体接口造成的气流偏置，影响调压精度。顶部的调压旋钮高出阀体主体一定距离，安装位置需要预留足够的操作空间，方便运维人员在不拆卸周边管路的情况下完成压力调整操作。阀体底部设置有溢流口的安装位，在需要排放溢流气体的应用场景中，可以在该接口连接排气导管，将溢出的压缩空气引导至安全区域，避免高压气体直接喷溅对周边人员或设备造成影响。整体安装固定时，除了依靠两端管路的螺纹承重外，模型也还原了阀体背部的安装支架孔位，可以通过L型支架将阀体固定在设备墙板或管路支架上，降低管路接头的承重负载，避免长期振动环境下螺纹连接出现松动漏气的问题。

　　在实际的设备选型与三维布局过程中，这类调压阀的三维模型能够帮助设计人员提前确认管路的排布空间，核对接口尺寸与周边元件的安装间隙，避免在现场装配时出现元件干涉、操作空间不足的问题。模型中还原的所有装配尺寸都与实物保持一致，包括接口的螺纹长度、阀体的最大外轮廓尺寸、调压旋钮的操作行程空间，都可以直接用于设备的管路布局设计，设计人员可以直接将模型导入装配环境中，完成气动回路的整体布局校验，提前排查安装过程中可能出现的干涉问题，减少现场安装的整改工作量。
