消防供水系统用先导式主泄压调压阀结构

　　该款主泄压调压阀主要应用于民用建筑消防供水、工业循环水系统、市政给水管网的压力管控场景，核心作用是将管路上游的高压流体调节至下游设定的安全压力区间，避免管路超压引发的爆管、密封件失效、终端用水设备损坏等故障，同时在系统出现瞬时水锤冲击时，可快速泄放多余压力，保障整个供水管网的运行稳定性。从结构设计逻辑来看，该阀采用先导式控制结构，区别于直接作用式调压阀的大弹簧硬力调节，先导结构通过引压管将阀前压力导入控制腔，配合顶部的压力检测表实时反馈腔室压力值，当阀前压力超过设定阈值时，先导控制组件先动作，带动主阀瓣逐步开启泄流，压力回落至设定值后，控制腔压力推动阀瓣复位关闭，整个调节过程的压力波动范围可控制在0.02MPa以内，

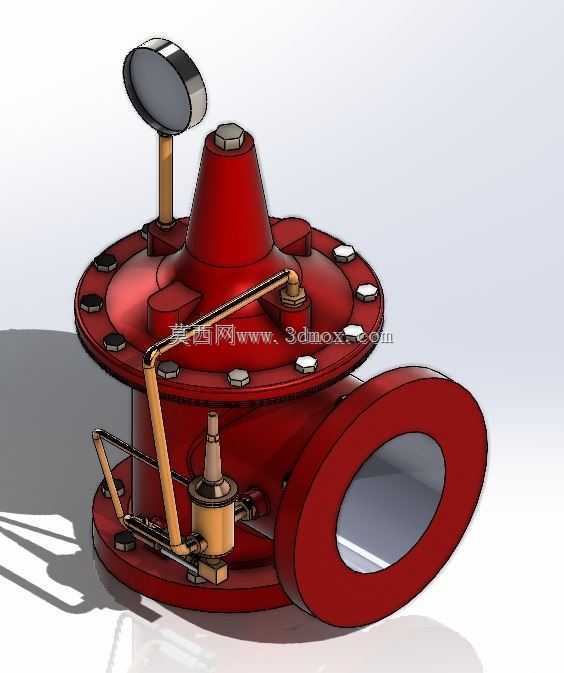

　　不会出现直接作用阀常见的压力震荡、启闭异响问题。阀体采用角式法兰连接结构，进出口轴线呈90°垂直布置，这种结构相比直通式调压阀更适合安装在管路的转角位置，无需额外配置弯头管件，可有效减少管路安装的空间占用，同时降低管路局部阻力损失。主阀的法兰连接尺寸符合公称压力1.6MPa的管路法兰标准，进出口通径一致，安装时无需做变径处理，法兰密封面采用凸面结构，适配常规的橡胶石棉垫片或金属缠绕垫片，可满足常温清水、轻度腐蚀性循环水的密封要求。从建模细节来看，模型完整还原了阀体内腔的流道结构，主阀瓣采用软密封加硬密封的双重密封结构，软密封层采用丁腈橡胶材质嵌装在阀瓣密封面，可实现低压工况下的零泄漏，硬密封面堆焊不锈钢材质，

　　应对高压泄 泄流时的流体冲刷，延长阀瓣的使用寿命。顶部配置的压力表通过铜质引压管与阀前腔连通，压力表量程覆盖0-1.6MPa，精度等级为1.6级，可直观显示当前阀前的实时压力，方便现场运维人员快速判断阀组工作状态。阀体外围的控制管路采用黄铜材质的管件与针阀组成，针阀可调节控制腔的压力补排速度，针对不同的管路工况，可通过调整针阀开度改变调压响应速度，避免响应过快引发的阀瓣频跳，或是响应过慢导致的超压泄放不及时。在安装边界方面，该阀的安装需预留足够的操作空间，阀体顶部的压力表位置需预留至少200mm的拆装空间，方便后期压力表的校准与更换，侧面的先导控制组件位置需预留150mm的操作空间，用于针阀的调节与控制管路的检修；

　　阀组安装时需保证阀体垂直，阀盖朝上，倾斜角度不得超过15°，否则会影响内部活塞组件的动作灵活性，导致调压精度下降。流道设计上，阀体内腔采用流线型过渡结构，没有直角突变的流道截面，可大幅降低流体通过阀组时的紊流噪声，同时减少流体中的杂质在阀腔内的沉积，避免杂质卡滞阀瓣导致的调压失效。针对消防系统的特殊使用需求，该阀的过流部件全部做了防腐处理，铸铁材质的阀体内外表面喷涂环氧粉末涂层，可长期耐受消防水的轻度腐蚀，运动部件的活塞、阀杆采用不锈钢材质，避免长期静置后出现锈蚀卡滞，保证消防系统应急启动时阀组可可靠动作。在实际选型应用中，该阀可根据系统的最大流量匹配对应通径的规格，选型时需保证阀组的额定泄流量大于系统的最大超压泄放量，避免超压时泄流能力不足导致系统压力持续升高；安装时需在阀组的上下游分别设置检修闸阀，同时在阀组的旁通位置设置旁通管路，方便阀组检修时不影响整个系统的正常供水，阀组下游需设置压力检测点，用于校准调压阀的实际出口压力，保证出口压力符合系统设计要求。模型的结构细节完整还原了实物的装配关系，包括阀瓣与阀杆的连接结构、活塞与缸体的密封结构、法兰连接的螺栓排布、控制管路的走向与接头形式，可直接用于管路系统的装配仿真、安装布局模拟，也可作为阀门结构设计的参考样例，帮助设计人员理解先导式泄压阀的工作原理与结构布局。
