消防管路可调式角型减压稳压装置

　　在民用建筑消防供水、工业厂区消防环网、石化装置消防喷淋系统的管路布设场景中，经常会遇到不同高程分区供水压力差过大的问题——高区供水压力不足时低区管网压力超压，轻则导致喷淋头爆管、消火栓出水压力超标难以操控，重则造成管路密封件长期承压老化泄漏，这类工况下就需要在分区管段、入户支管处设置角型减压阀来完成压力梯度分配。这款角型减压阀采用直角式流道结构，进水端与出水端呈90度垂直布局，相比直通式减压阀更适合管路转角位置安装，能直接替代原有90度弯头的安装位，减少管路接头数量与沿程压力损失，特别适合消防泵房出线转角、楼层立管接水平支管的安装场景，无需额外加装转弯管件就能完成管路走向切换与压力调节的双重功能。阀体采用下进侧出的流道设计，

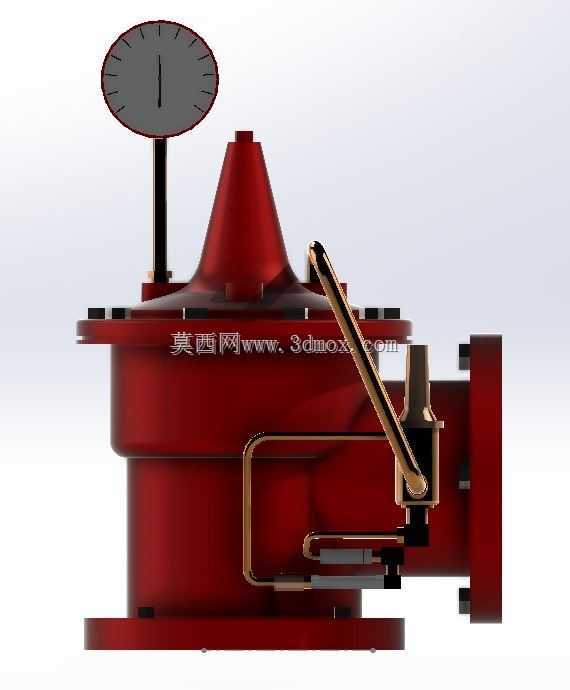

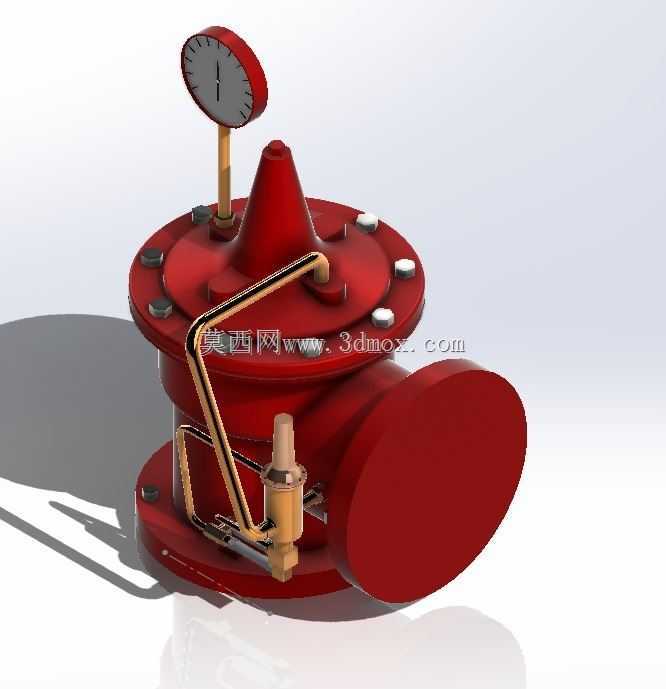

　　内部设置活塞式减压阀芯组件，进水端的压力水流经过阀芯节流口时完成压力削减，阀芯上部设置压力反馈腔，通过外置的铜质导压管将阀后压力实时导入反馈腔，当阀后压力升高时，反馈腔推动阀芯下移关小节流口，当阀后压力降低时，弹簧推动阀芯上移开大节流口，以此实现阀后压力的动态稳定，无需人工频繁调节就能保证出口压力维持在设定区间。阀体顶部设置的压力表接口可直接安装径向压力表，实时显示阀后压力数值，方便现场巡检人员快速判断减压工况是否正常，避免了传统减压阀需要额外在管路上开孔装表的麻烦，压力表通过铜质表弯与阀体连接，能缓冲管路水锤对压力表的冲击，延长仪表使用寿命。阀体法兰采用标准凸面法兰结构，法兰螺栓孔的孔距、密封面尺寸匹配常规消防管路的法兰标准，

　　安装时可直接与同公称通径的管路法兰对接，法兰密封面预留的水线结构能保证与橡胶垫片的密封可靠性，即使在1.6MPa的系统工作压力下也不会出现渗漏问题。阀体上部的弹簧调节罩采用锥形流线结构，相比圆柱形罩体能减少外部磕碰损伤，同时锥形结构的导流作用能避免顶部积灰积水，适合地下消防泵房、室外管井这类潮湿多尘的安装环境。外置的导压管采用硬管弯折成型，管身通过管卡固定在阀体外部，避免管路振动导致导压管接头松动，导压管两端采用密封锥螺纹连接，无需额外生料带密封就能保证压力反馈通路的密封性，防止因导压管泄漏导致的压力调节失准。阀体侧部的小口径接头是压力测试接口，可在设备调试时外接标准压力表，对比顶部压力表的数值偏差，完成压力表的现场校准，

　　也可在系统检修时接泄压管，排空阀后段管路的存水。从安装边界来看，这款角型减压阀的进水端法兰中心到出水端法兰端面的距离、阀体底部到顶部压力表顶端的安装高度，都预留了足够的操作空间，安装时阀体周围不需要额外预留过大的检修空间，侧面的调节部位距离墙面或其他管路的距离只要满足扳手操作空间即可，适合狭小管井、紧凑泵房内的安装需求。在实际建模过程中，这款模型还原了阀体的铸造圆角、法兰螺栓的凸台结构、导压管的弯折弧度、压力表的表盘刻度细节，所有配合面的尺寸都按照实际工程公差设置，法兰对接面的平面度、阀芯行程的空间位置都符合实际装配逻辑，可直接用于消防管路的布管模拟、安装干涉检查、泵房布局方案演示，也能作为阀门选型时的外观参考，帮助设计人员快速判断该款阀门是否适配现场管路的安装空间。在消防系统的实际运行中，这类角型减压阀通常需要前后设置检修闸阀、旁通管路，建模时也预留了前后管路的对接基准，方便设计人员直接在装配环境中搭配其他管路附件完成整套减压管路组的装配，不需要额外调整阀门的安装角度与接口位置。相比可调式减压阀，这款定比减压的结构更适合消防系统这类平时不用、紧急启动的工况，内部没有复杂的活动密封件，长期静置也不会出现阀芯卡涩的问题，导压管的外置结构也方便检修时疏通堵塞的压力反馈通路，不需要拆解阀体就能完成常见故障的排查处理。
