农业物料脱水用回转式滚筒干燥设备结构

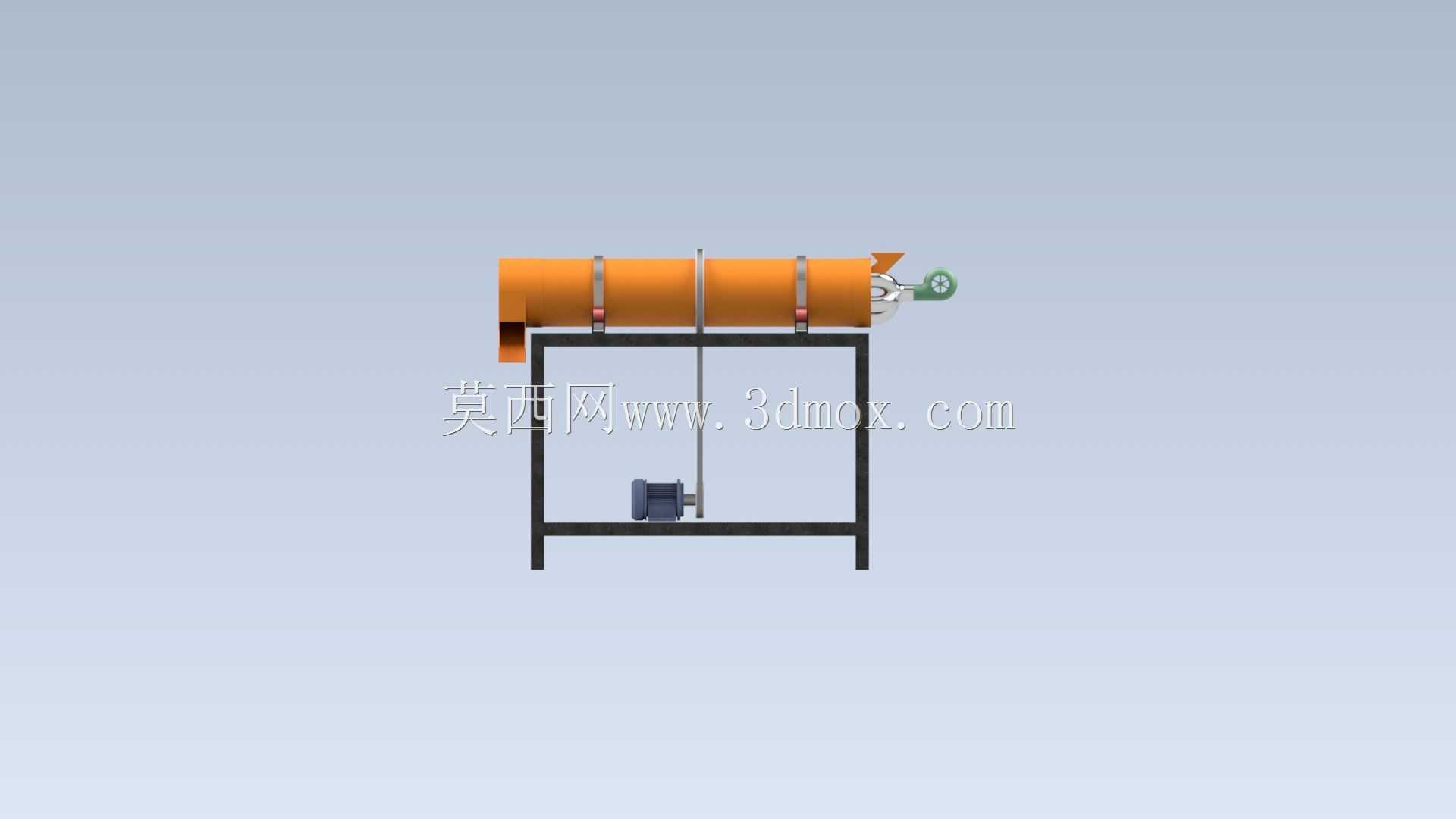

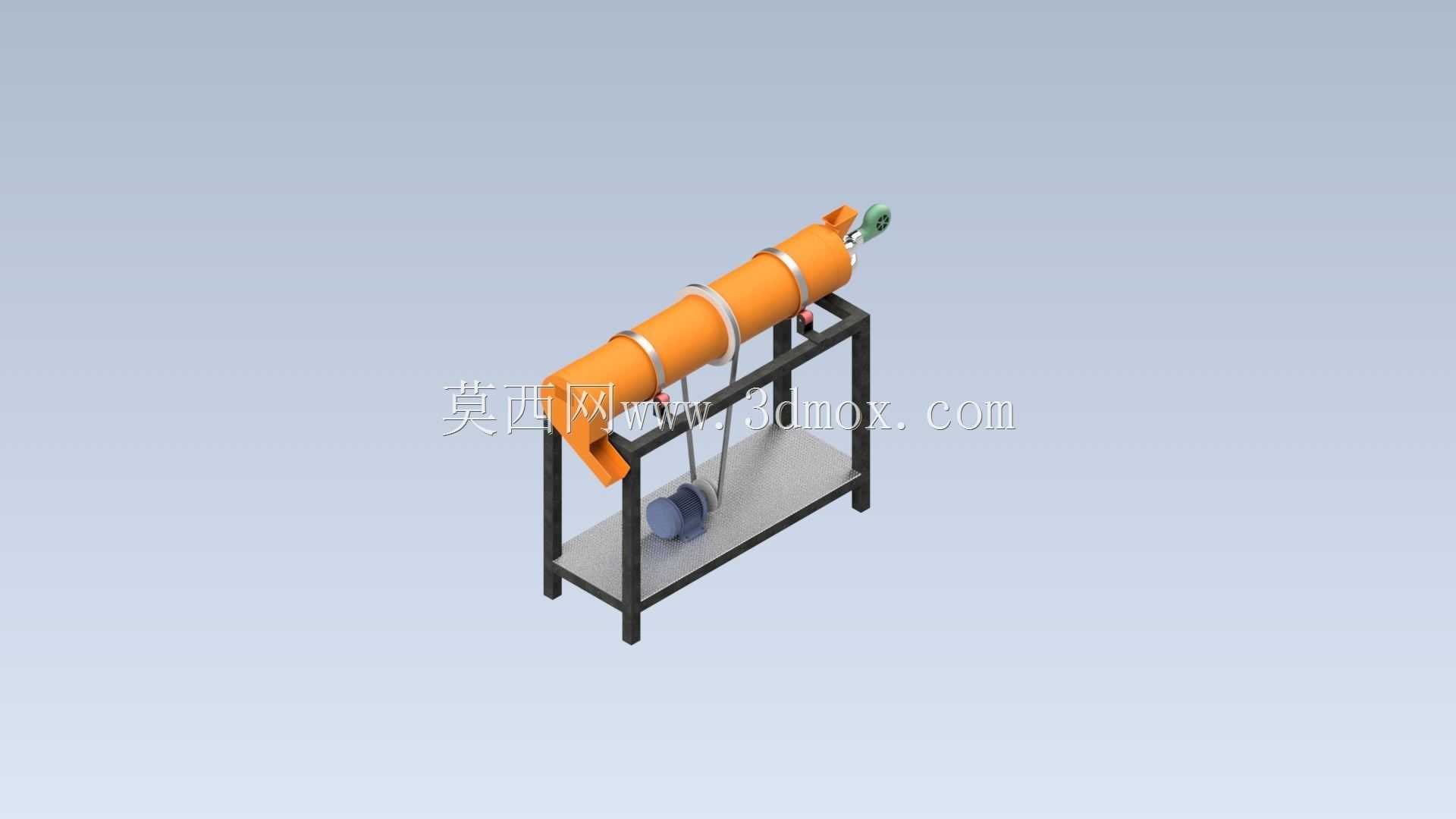

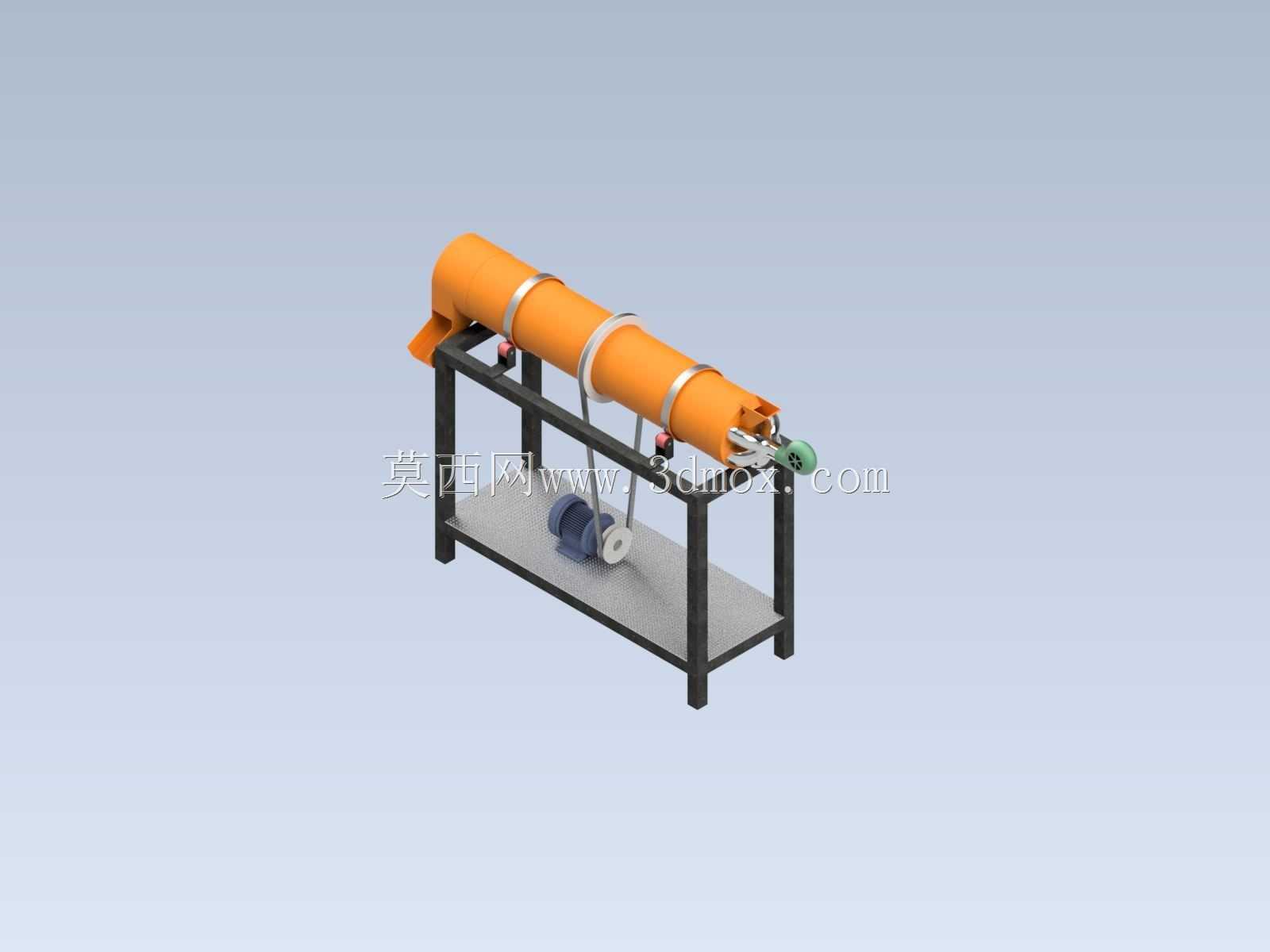

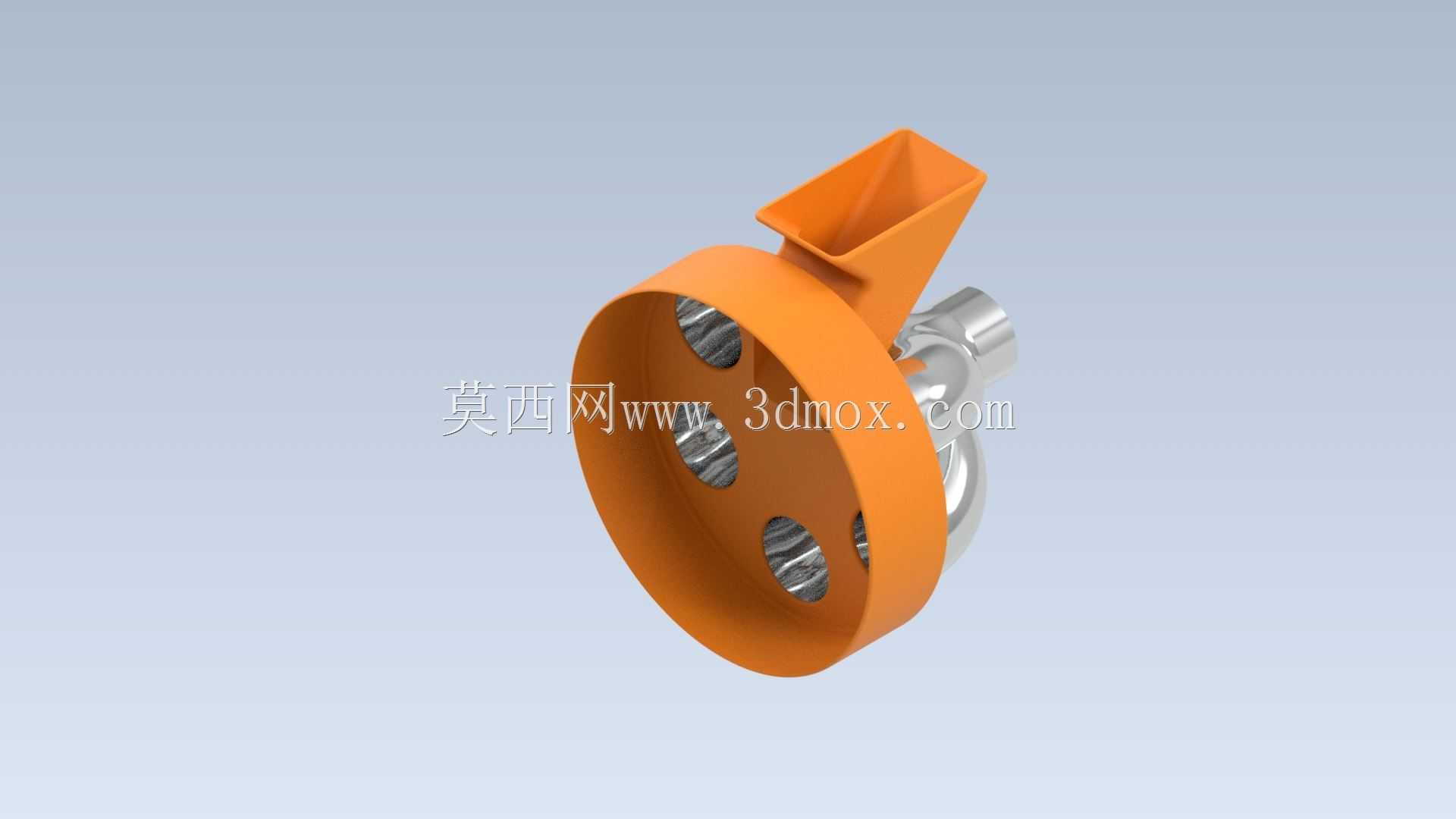

　　在农产品初加工与食品原料预处理工段，高水分农业物料的脱水干燥是决定后续加工效率、成品存储周期的核心工序，这类连续式滚筒干燥结构，正是针对散状、颗粒状农业物料的连续干燥需求设计，可适配谷物、脱水果蔬原料、农副加工下脚料等多种物料的降水处理，替代传统摊晒模式受天气、场地限制的痛点，实现工业化连续生产。从结构布局来看，整套设备采用倾斜式滚筒主体搭配独立机架的设计，滚筒整体通过多组抱箍式支撑圈架设在机架上方的托轮组件上，进料端略高于出料端，工作时驱动装置通过皮带传动带动滚筒以恒定低转速回转，物料从高端进料口进入滚筒内部后，随筒体回转被内壁的抄板不断扬起、撒落，与筒内通入的干燥热介质充分接触，在重力作用下缓慢向低端出料口移动，

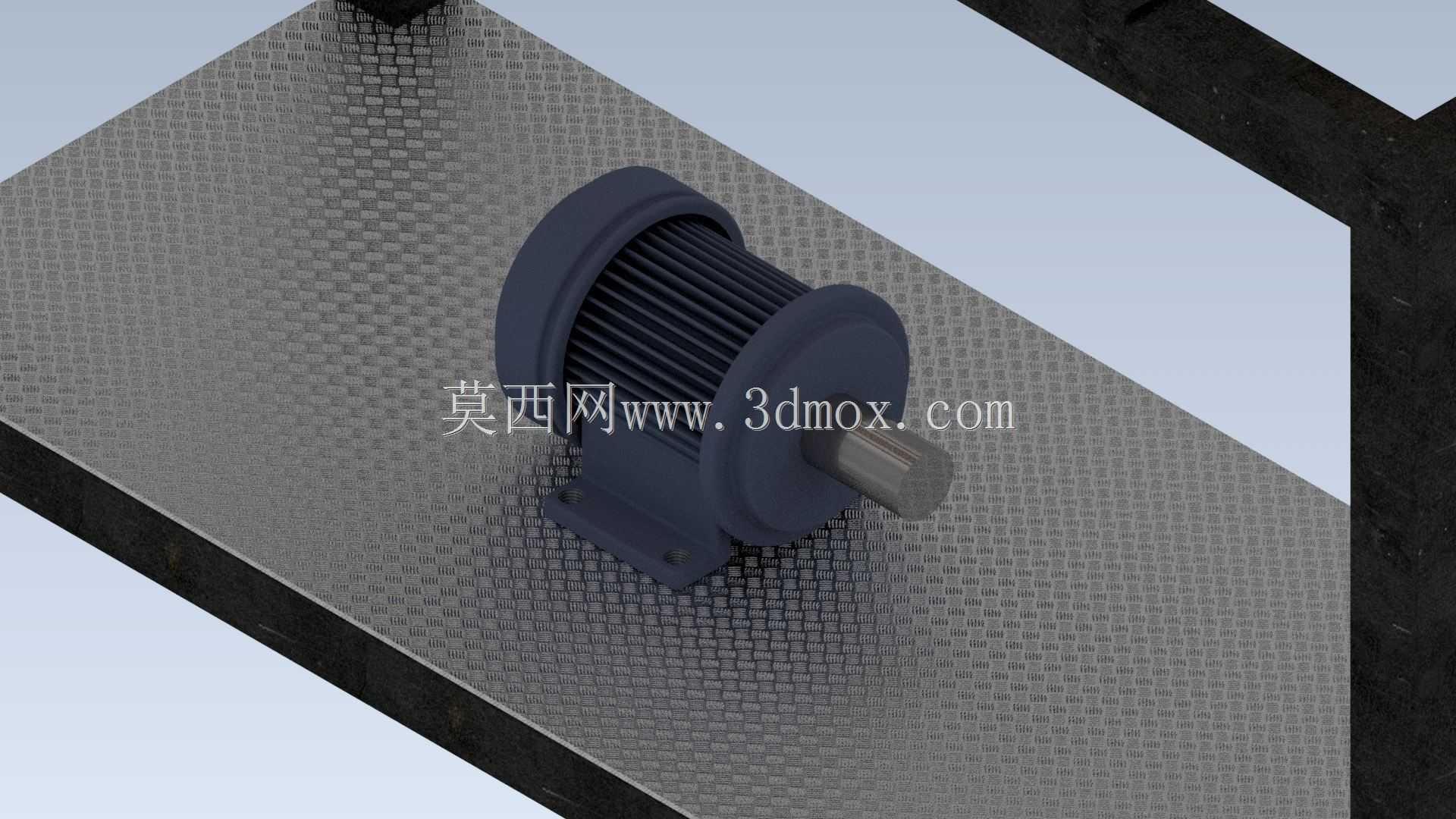

　　完成整个干燥过程。设计阶段首先要考虑的是物料停留时间与干燥强度的匹配，滚筒的倾斜角度、转速、内部抄板的排布角度直接决定了物料在筒内的行进速度，针对不同初始水分的农业物料，可通过调整驱动轮的传动比改变筒体转速，配合热介质的温度、风速调节，适配不同物料的降水要求，避免干燥过度导致物料焦糊，或是干燥不足导致后续存储霉变。机架部分采用型钢焊接框架结构，底部设置整板式安装台面，既可以容纳驱动电机、减速组件、传动皮带轮等动力部件，也能作为日常检修的操作平台，安装时需要保证机架整体水平度偏差不超过千分之二，避免滚筒运转时出现轴向窜动，加剧托轮与支撑圈的磨损；滚筒两端的密封结构采用柔性接触式密封，减少热介质的无组织逸散，降低干燥过程的热能损耗。

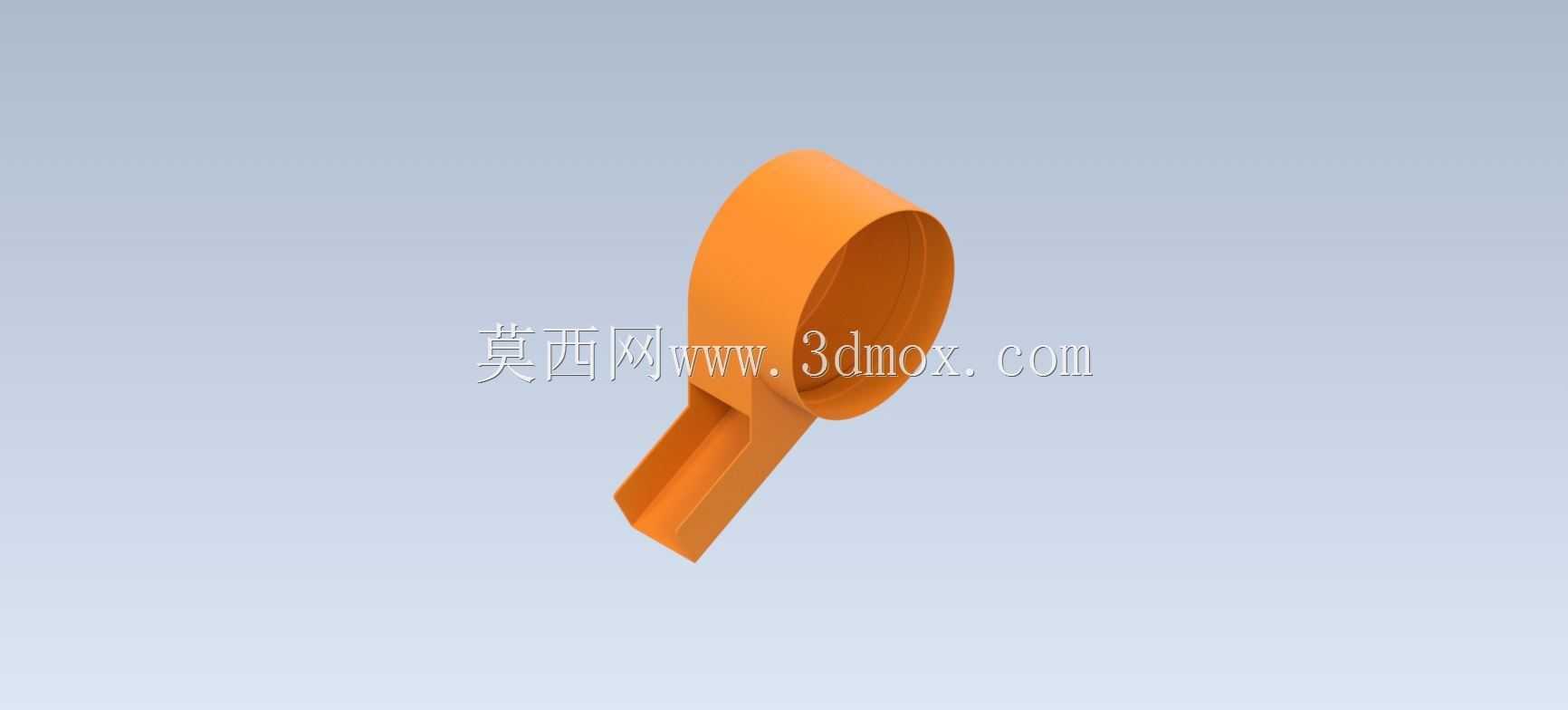

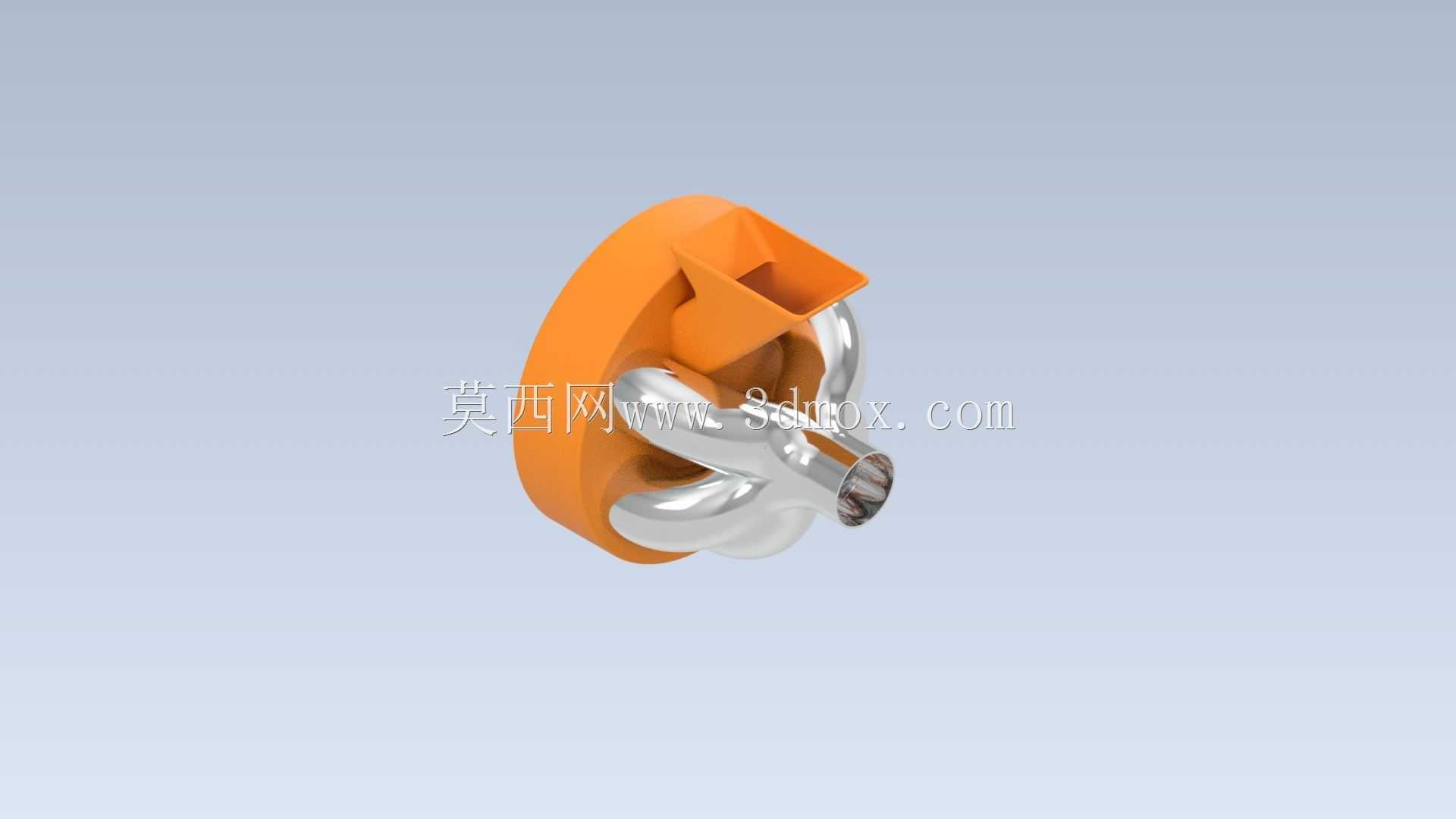

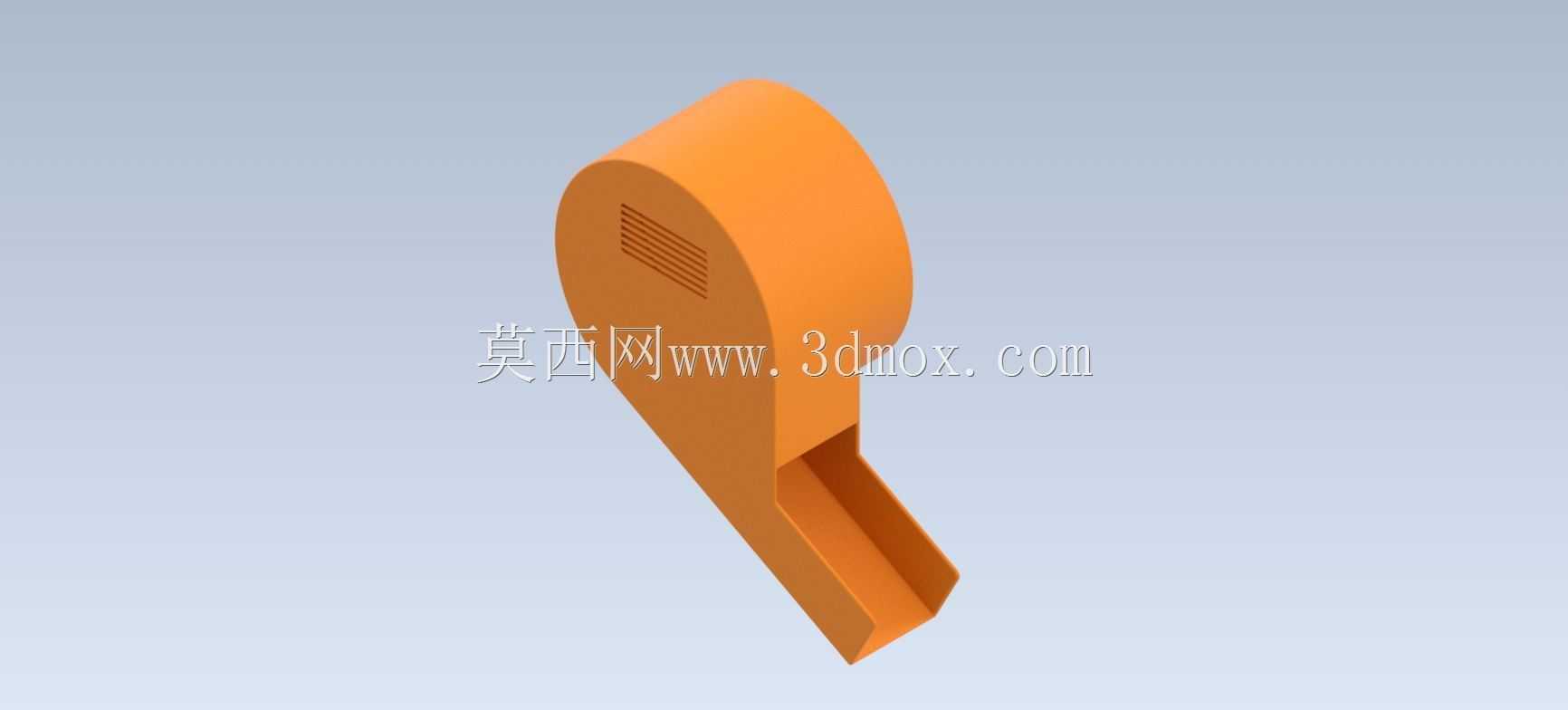

　　设备的动力输入端设置在筒体出料端一侧，电机与减速装置通过皮带轮连接筒体端部的大齿圈（本结构中采用摩擦轮传动形式，适配小型干燥设备的低扭矩需求），传动部位加装安全防护罩，避免生产过程中杂物卷入或是人员误触。从安装边界来看，整套设备的占地长度根据滚筒长度确定，进料端需要预留物料输送设备的对接空间，出料端要衔接后续的冷却、筛选工段，设备两侧需要预留不小于800mm的检修通道，方便定期检查托轮磨损情况、调整皮带张紧度、清理筒内残留物料。不同于大型工业用回转干燥窑，这类小型旋转干燥设备的结构更紧凑，热介质可根据厂区条件选择热风炉烟气、蒸汽换热热风或是电加热热风，针对食品级物料加工时，与物料接触的筒体内壁、抄板均采用食品级不锈钢材质，

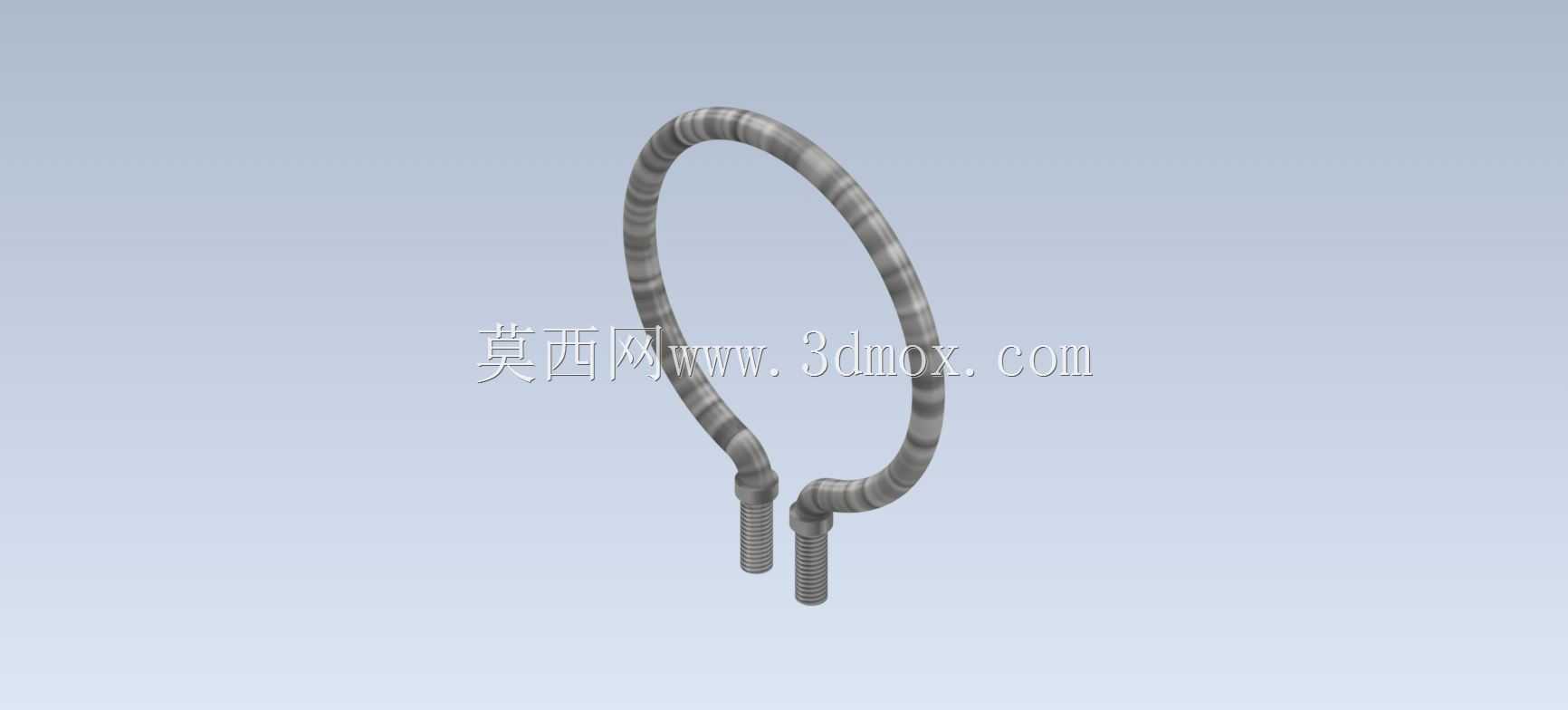

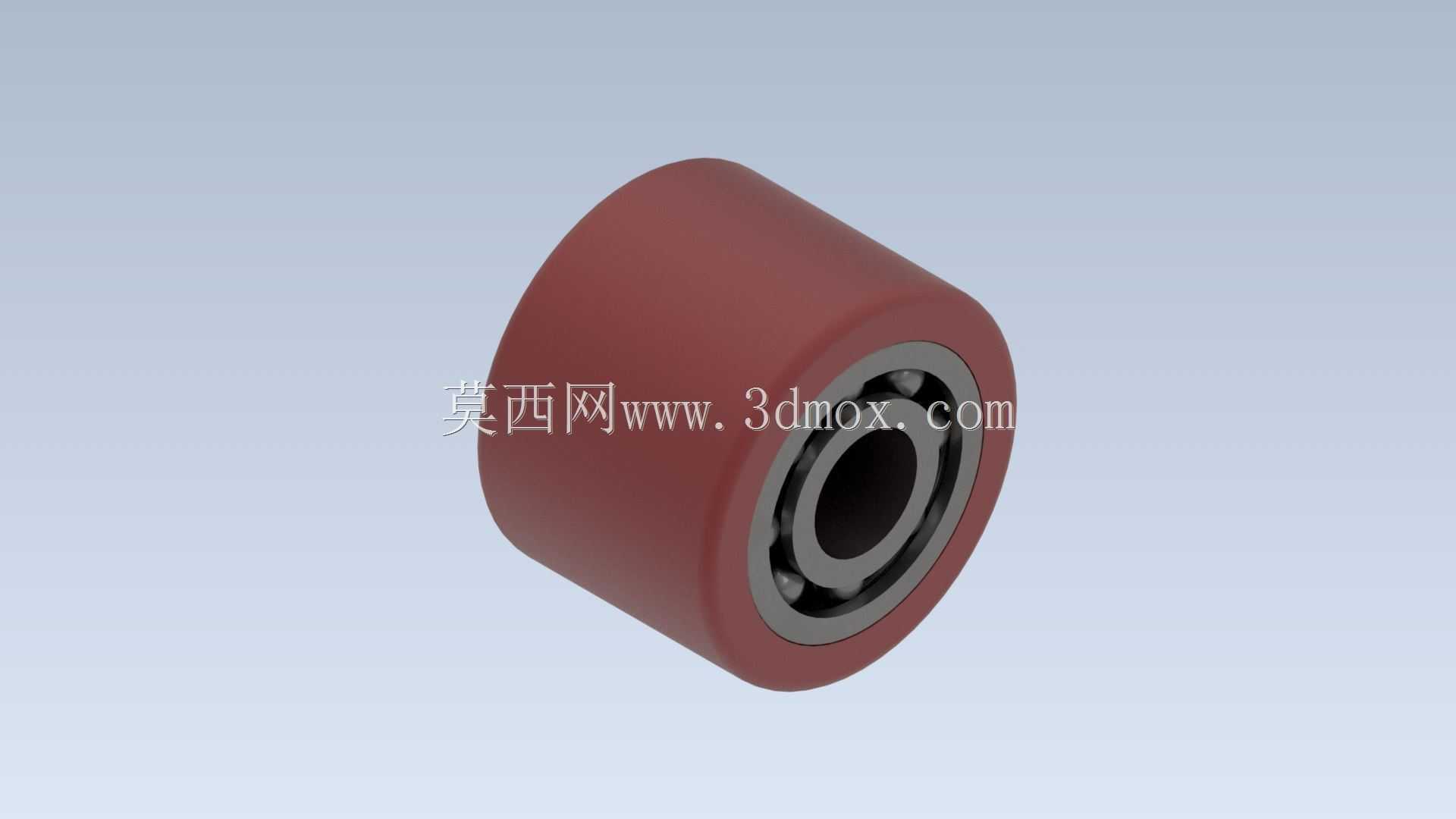

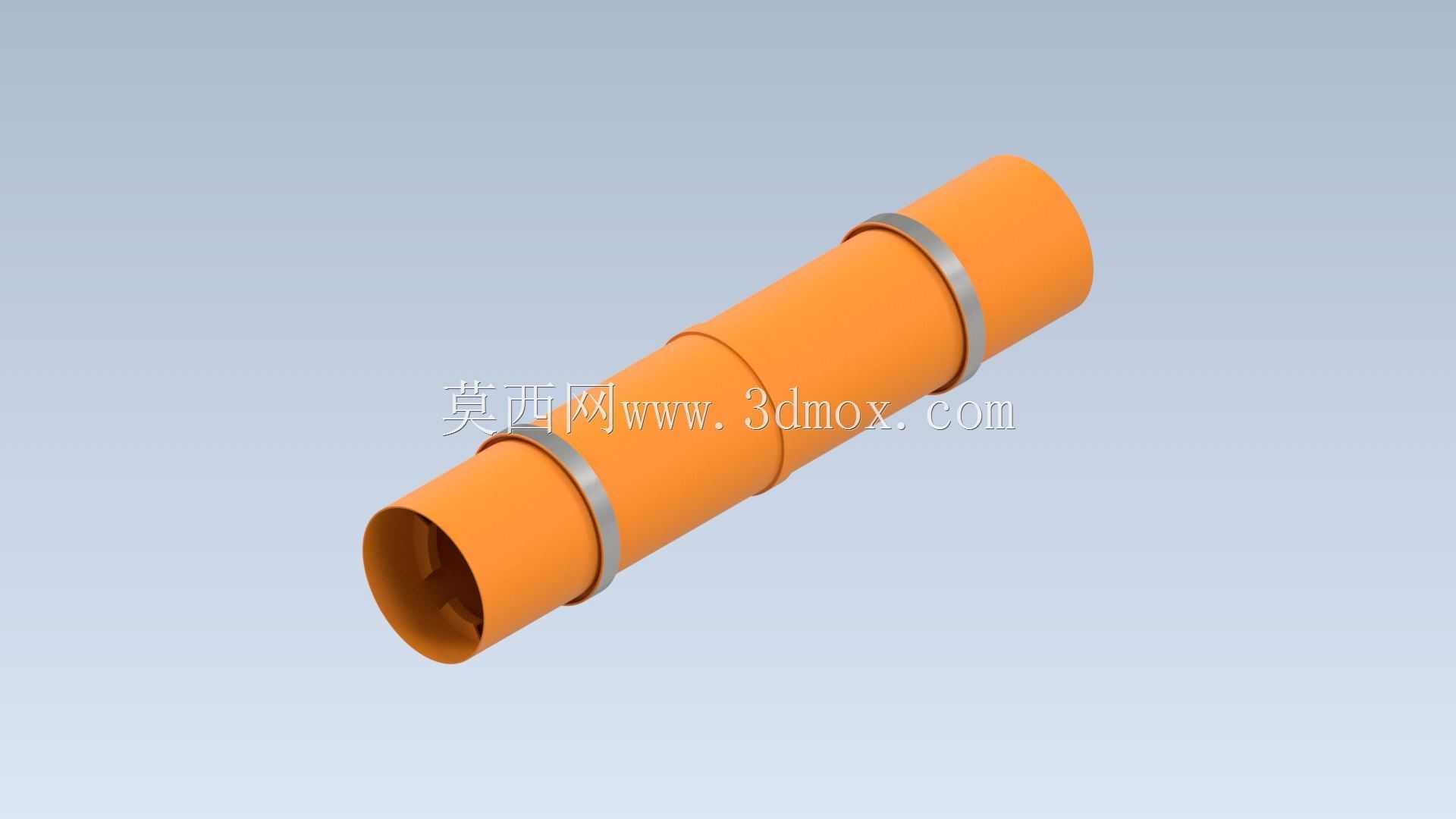

　　避免物料被铁锈等杂质污染；筒体上设置的多组加强抱箍，既可以作为支撑圈与托轮接触传递载荷，也能提升薄壁滚筒的整体刚性，避免长期高温工作下筒体出现变形失稳。在实际生产应用中，这类设备可单机使用完成小批量物料的干燥作业，也可多台串联实现不同干燥温度梯度的连续作业，适配从高水分鲜料到安全存储水分物料的全流程干燥，相比流化床干燥、箱式干燥等形式，滚筒式干燥对物料的适应性更强，即使是带有一定粘性、粒度不均的农副物料，也能稳定工作，不会轻易出现堵料、物料架桥的问题。设计建模过程中，需要重点校核滚筒的挠度变形，保证支撑圈的位置设置在筒体挠度最小的点位，避免运转过程中筒体跳动；托轮的安装角度需要与支撑圈的锥度匹配，保证接触面积均匀，减少局部接触应力过大导致的部件过早磨损；驱动电机的选型需要考虑滚筒满载物料时的启动扭矩，避免出现重载启动困难的问题。
