CA6140车床三辐条手轮结构设计

　　这款手轮是CA6140普通车床进给操作单元的核心手动操控零件，主要安装在车床溜板箱、进给箱的操作轴端，供操作人员在设备调试、对刀、手动进给工况下完成精准的位移调节动作。在实际车间加工场景中，不管是小批量修配作业时的微进给操作，还是设备检修阶段的部件位置校准，这类手轮都是操作人员直接接触的高频操作件，其握持手感、转动阻尼、结构强度都会直接影响操作效率与加工精度控制。

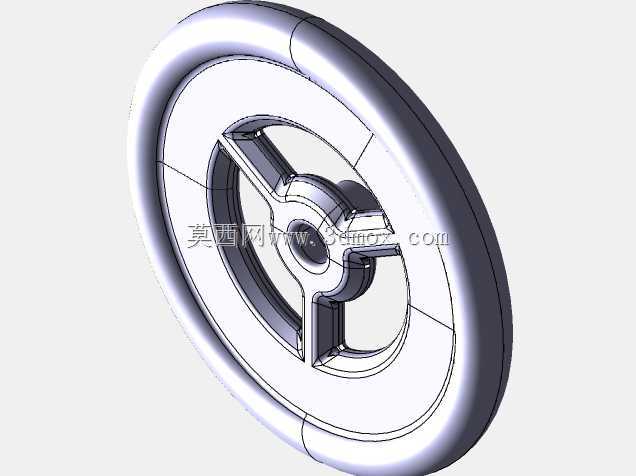

　　从结构设计逻辑来看，这款手轮采用三辐条对称布局，区别于传统的五辐条或实心轮缘结构，三辐条设计在保证整体扭转刚度的前提下，有效降低了零件自身重量，同时辐条与轮毂、轮缘的过渡位置均采用大圆角平滑衔接，避免应力集中导致的受力断裂问题——毕竟车床操作过程中，操作人员偶尔会施加较大的瞬时转动力矩，尤其是快速移动溜板时的发力动作，对辐条的抗扭、抗弯性能有明确要求。轮毂位置设计有与操作轴配合的安装孔，孔内预留键槽安装位，可通过平键传递扭矩，避免手轮与轴之间出现相对打滑，轮毂端面还设计有沉台结构，可容纳轴端锁紧螺钉的头部，保证手轮安装后端面平整，不会出现凸起剐蹭操作人员衣物的问题。轮缘部分采用符合人体工学的圆弧截面设计，握持时的接触面积更大，长时间操作也不会出现硌手的问题，轮缘外侧做了细微的防滑纹理处理，即便操作人员手上沾有少量切削液或金属切屑粉末，也能保证足够的握持摩擦力，不会出现转动打滑的情况。

　　从安装边界尺寸来看，这款手轮的轮缘外径适配CA6140车床的操作空间要求，安装后不会与溜板箱上的其他操作手柄、刻度环产生运动干涉，轮毂的轴向长度与操作轴的伸出长度匹配，安装后手轮与箱体端面之间预留有合适的间隙，既不会因为间隙过大导致轴端悬臂过长影响支撑刚度，也不会因为间隙过小出现转动时摩擦箱体端面的问题。辐条的镂空设计除了减重之外，还能在车间多尘、多切削液飞溅的环境下，避免切屑、切削液在轮面堆积，日常清理维护更加方便，镂空区域也方便操作人员快速穿入手指发力，尤其是需要快速转动手轮调整大位移的时候，手指可以直接勾住辐条完成快速转动动作，比纯轮缘握持的操作效率更高。

　　在实际加工适配性上，这款手轮的结构完全适配CA6140车床原有操作件的安装尺寸，替换原有磨损手轮时不需要对轴端结构做任何改动，直接对准键槽推入后锁紧轴端螺钉即可完成安装。结构设计上充分考虑了铸造或机加工的工艺可行性，所有拔模角度、圆角过渡都符合金属加工的工艺要求，不会出现无法脱模或者加工死角的问题，零件的壁厚设计均匀，冷却过程中不会出现明显的缩孔、变形缺陷，成品率更高。从受力角度分析，三辐条对称结构在承受周向扭转力的时候，每个辐条承受的载荷均匀分布，不会出现单根辐条受力过载的情况，轮缘的环形结构本身具备较好的抗形变能力，即便受到轻微的外力碰撞，也不会出现明显的变形影响正常转动。对于设备运维人员来说，这类标准化的操作件结构清晰，故障排查简单，一旦出现键槽磨损、轮缘开裂的问题，直接更换即可，不需要复杂的维修调整，能有效减少设备停机时间。在日常操作中，手轮的转动中心与操作轴的同轴度精度直接影响进给调节的手感，这款手轮的轮毂孔与轮缘的同轴度公差控制在合理范围内，转动时不会出现偏心晃动的问题，配合轴端的阻尼结构，操作人员可以精准控制转动角度，进而实现进给量的细微调节，满足精车工序对刀、微量进给的操作需求。
