农用物料回转式干燥设备结构设计

　　在农产品初加工、农副物料预处理的生产场景中，湿基物料的脱水干燥是衔接原料存储与后续深加工的核心工序，这类工序对设备的连续作业能力、物料适配性、干燥均匀度都有明确的工程要求，回转式干燥设备正是针对这类散状农业物料的连续干燥需求设计的专用装备。从实际生产场景来看，这类设备常部署在粮食加工产区、经济作物预处理车间、饲料原料加工站点，可对谷物、块茎类切片物料、农副加工下脚料等多种散状湿物料进行连续干燥作业，通过可控的热交换过程将物料含水率降至工艺要求区间，避免高湿物料在存储、转运过程中发生霉变，同时满足后续粉碎、制粒、包装等工序的物料物性要求。

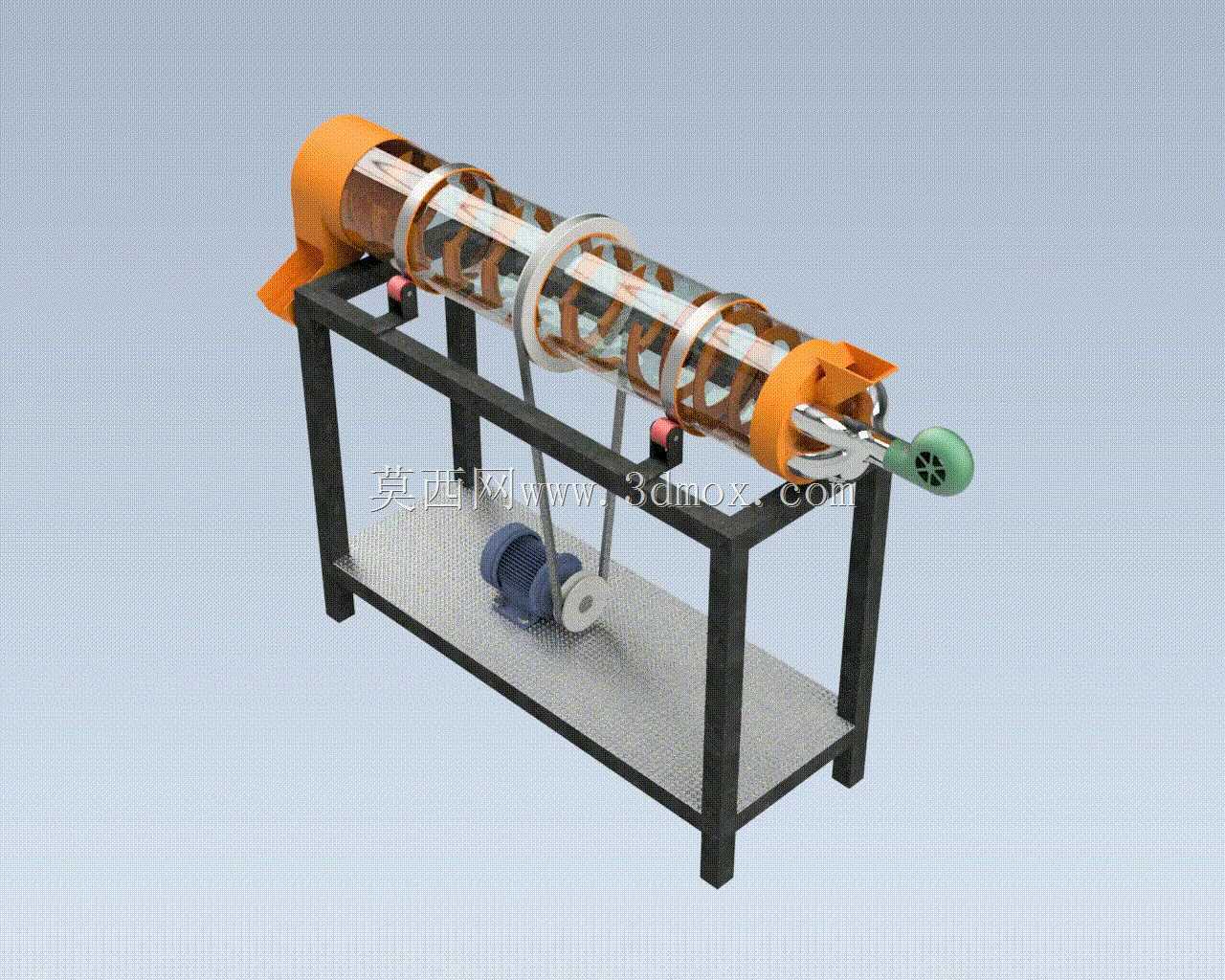

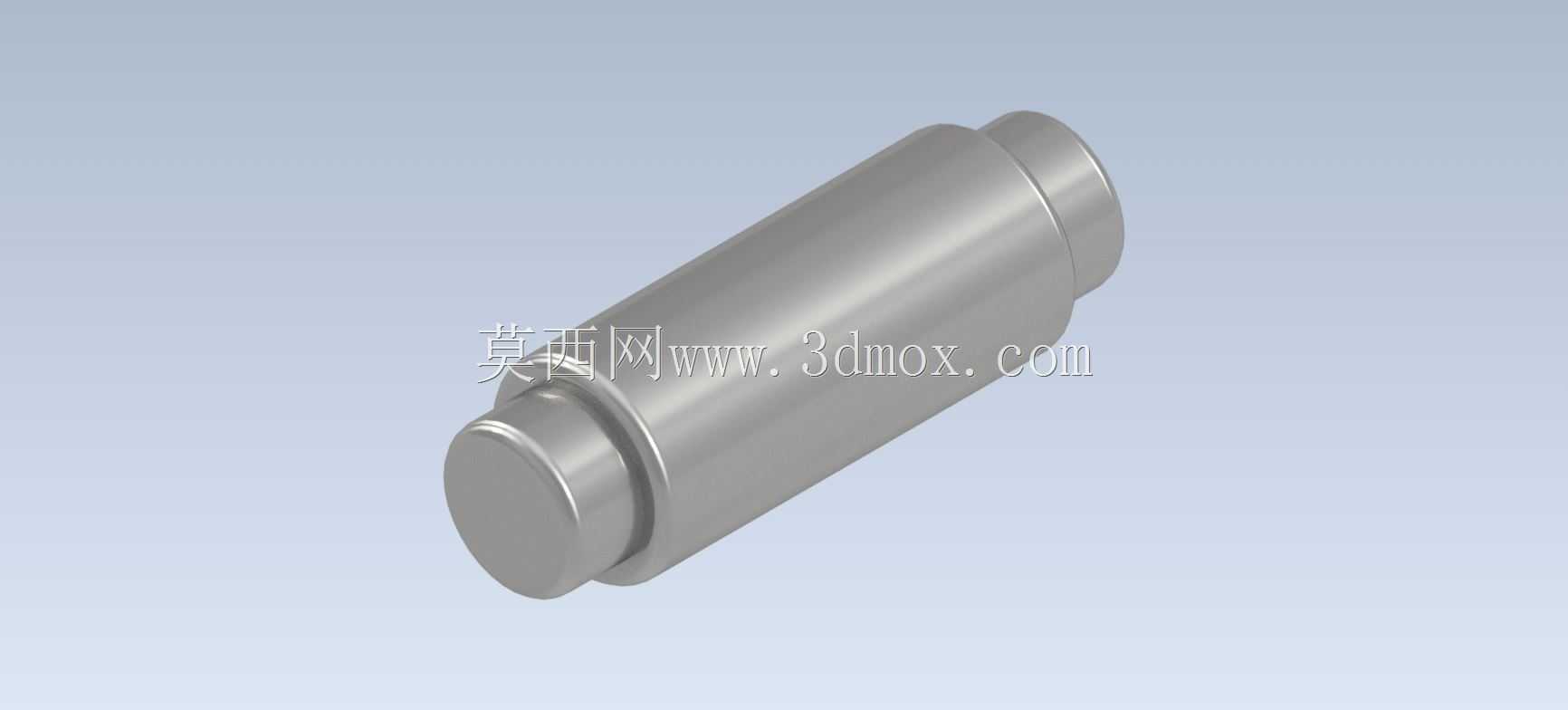

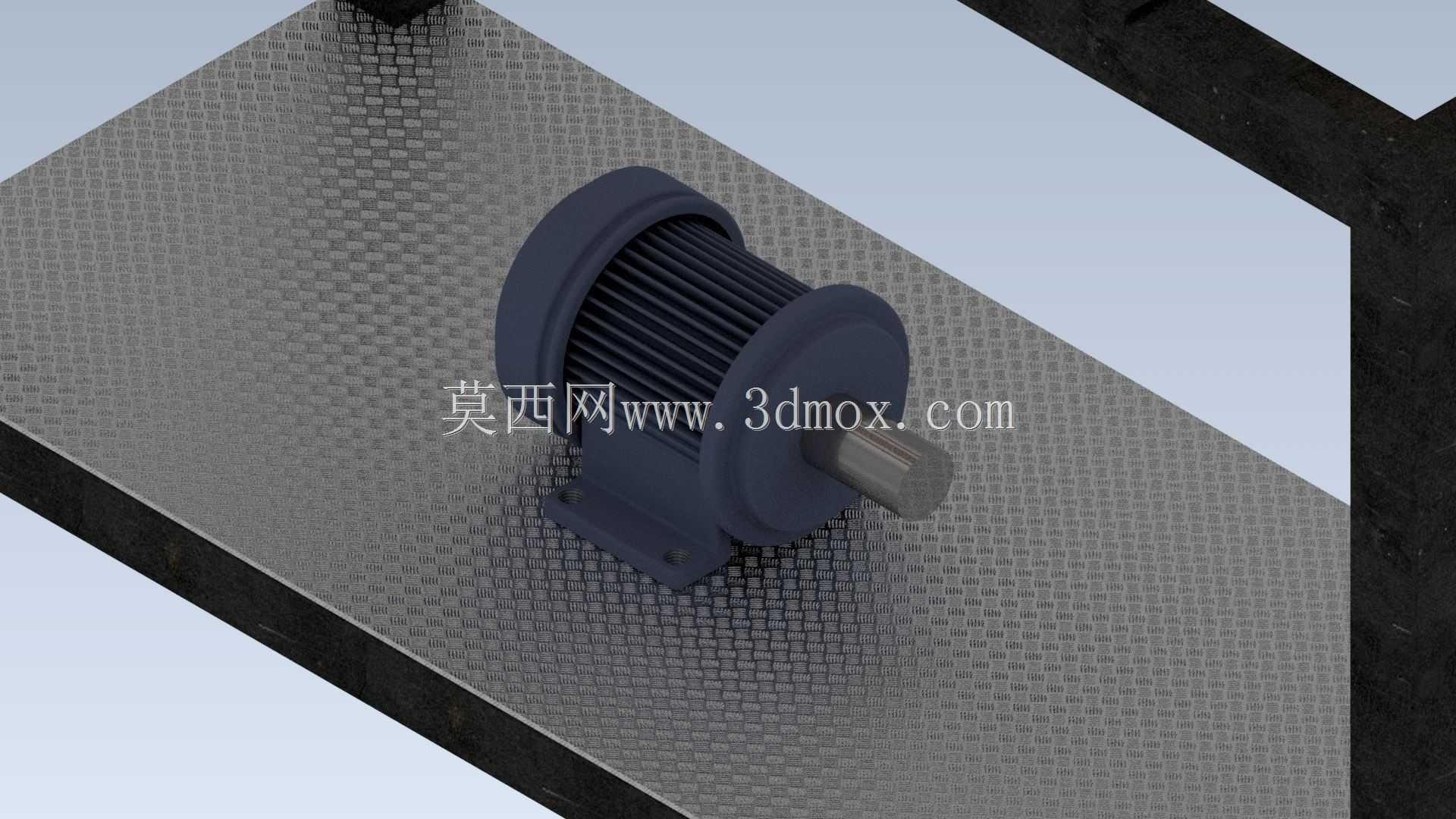

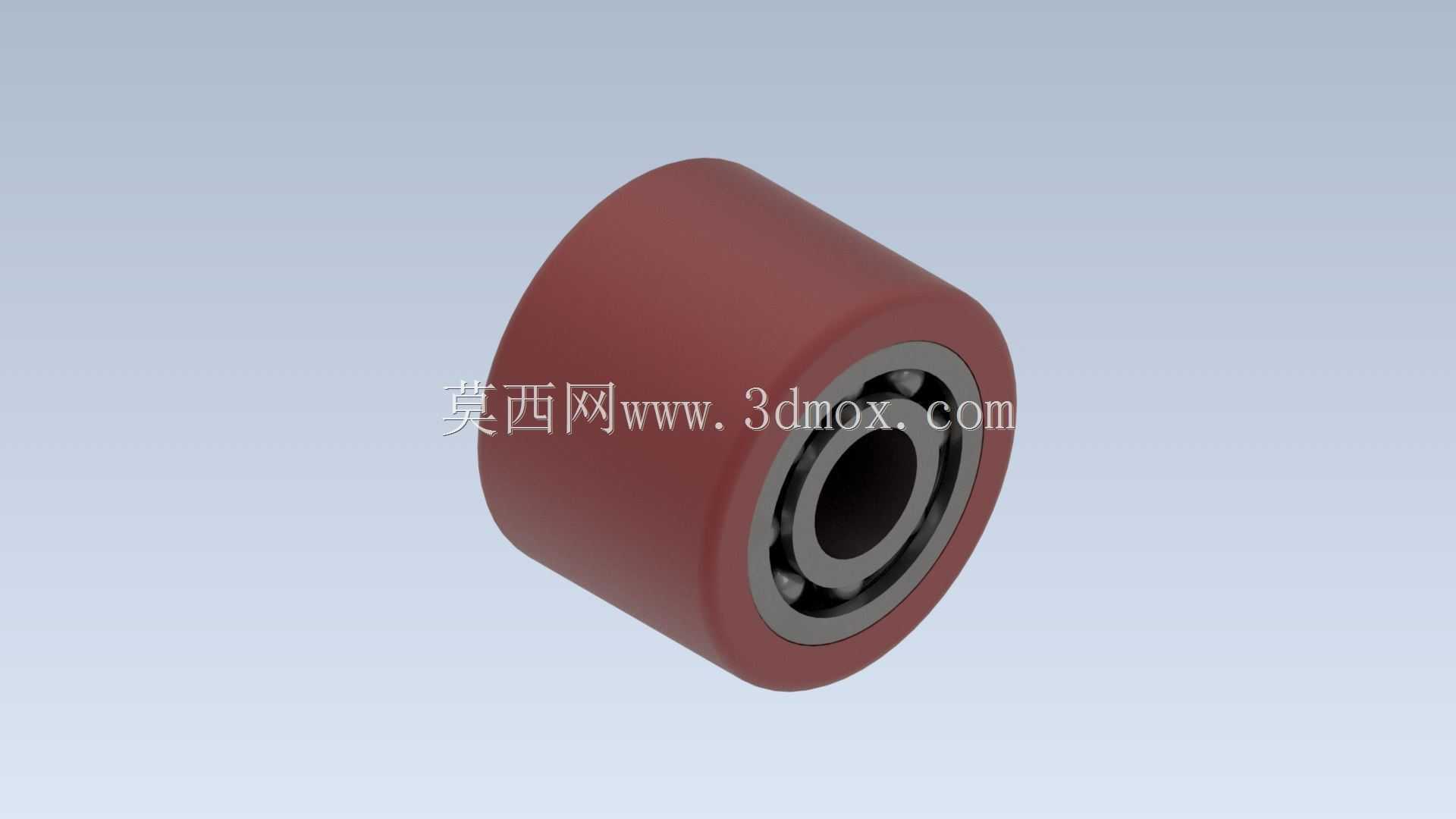

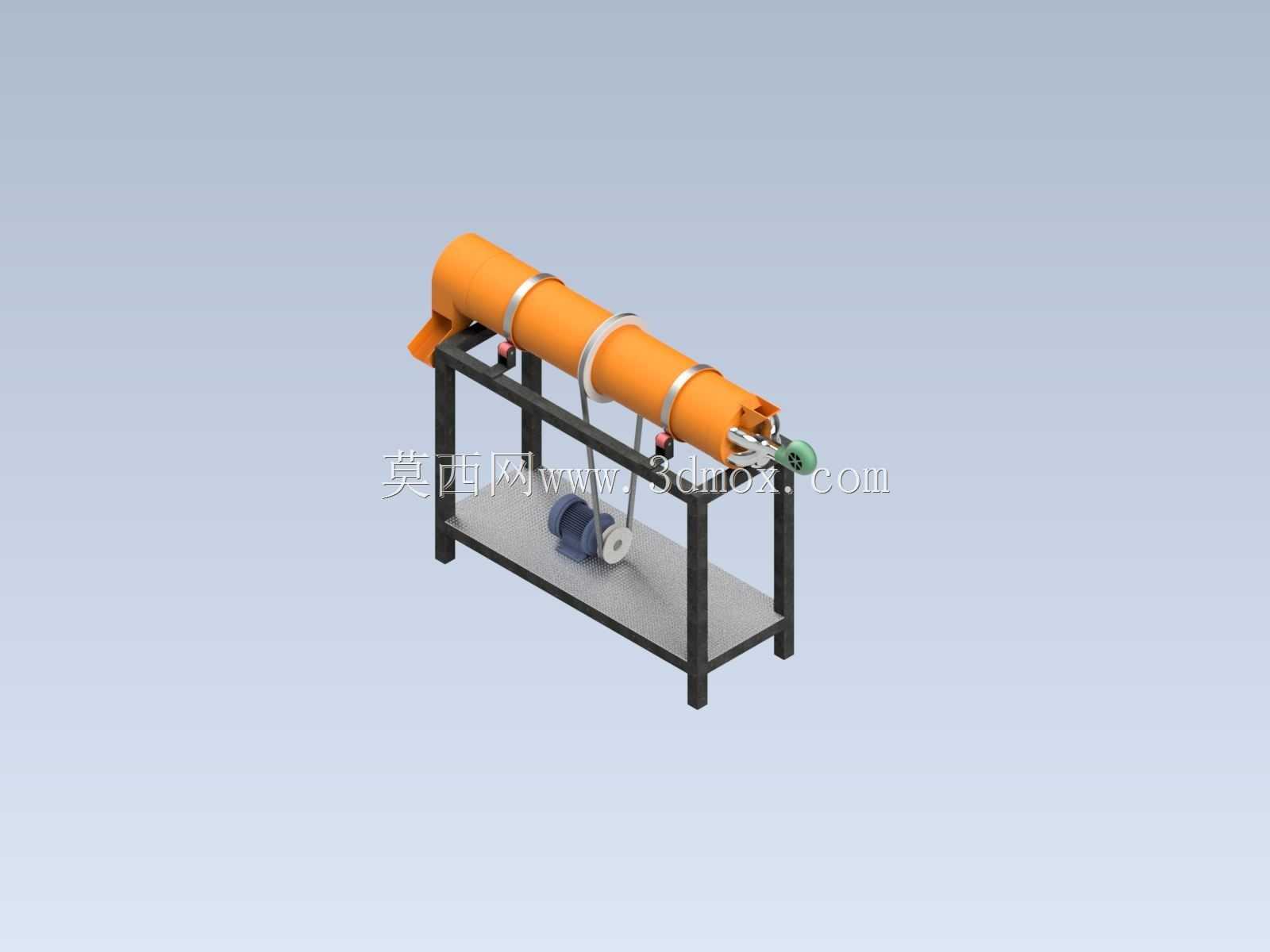

　　该设备的核心功能依托倾斜布置的回转筒体实现，筒体内设置的螺旋导料结构与抄板组件，会在筒体低速回转过程中不断将筒内物料扬起、推送，让物料与通入筒内的干燥热介质充分接触，完成热质交换过程，物料在筒内的停留时间可通过筒体倾角、回转转速进行调节，匹配不同初始含水率、不同干燥特性物料的工艺要求。筒体两端的密封结构采用动静结合的密封形式，减少热介质的无组织逸散，降低干燥过程的热损耗；筒体的支撑结构采用两组托轮组件配合滚圈的形式，承担筒体及筒内物料的总载荷，同时保证筒体回转过程的同轴度，避免运行过程中出现窜动、卡滞问题。驱动端采用减速电机配合皮带传动的结构，可根据负载情况调整传动比，保证筒体启动平稳，运行过程中转速波动控制在合理区间，避免因转速突变导致的物料推送不均、干燥效果不一致问题。

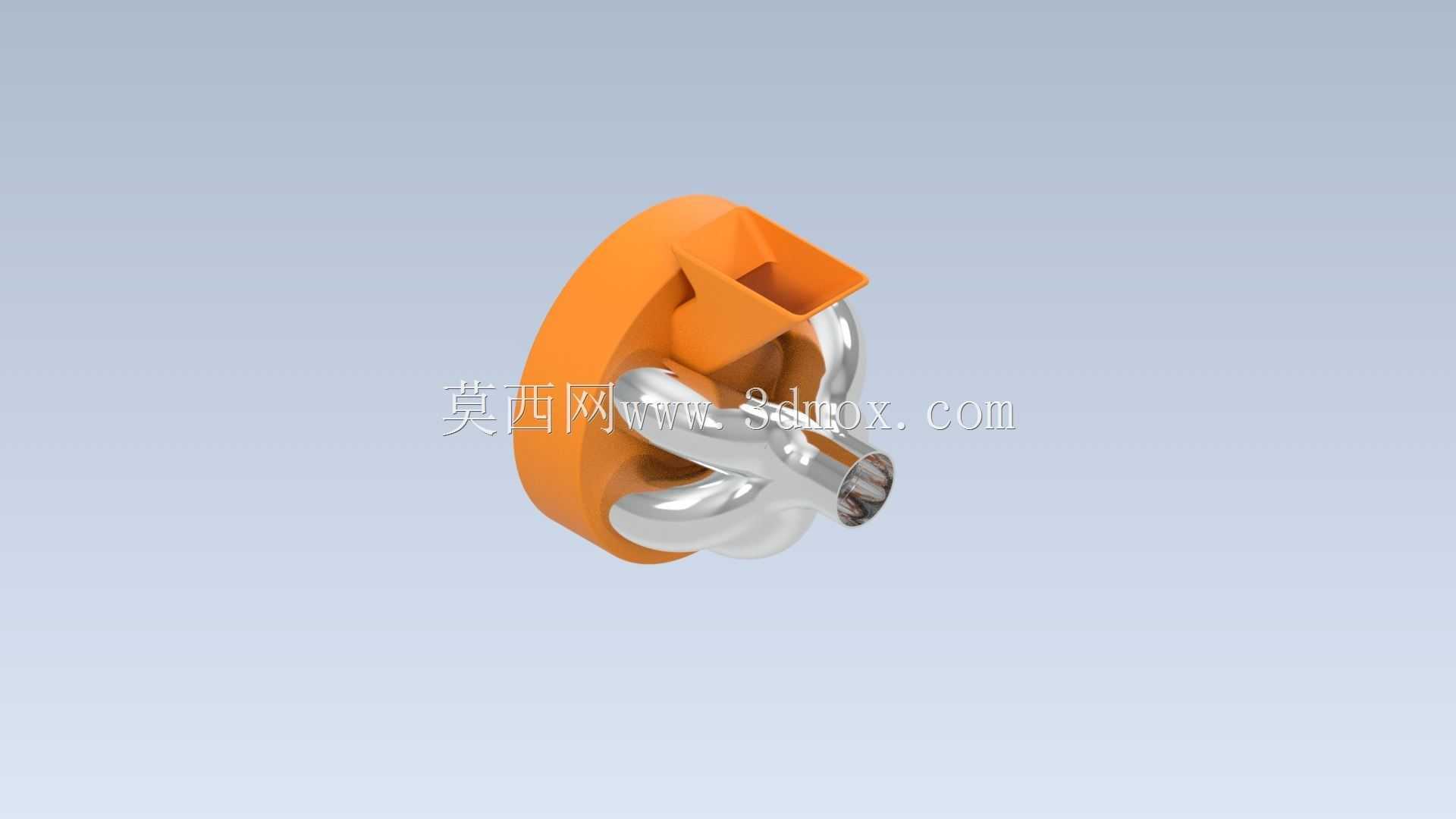

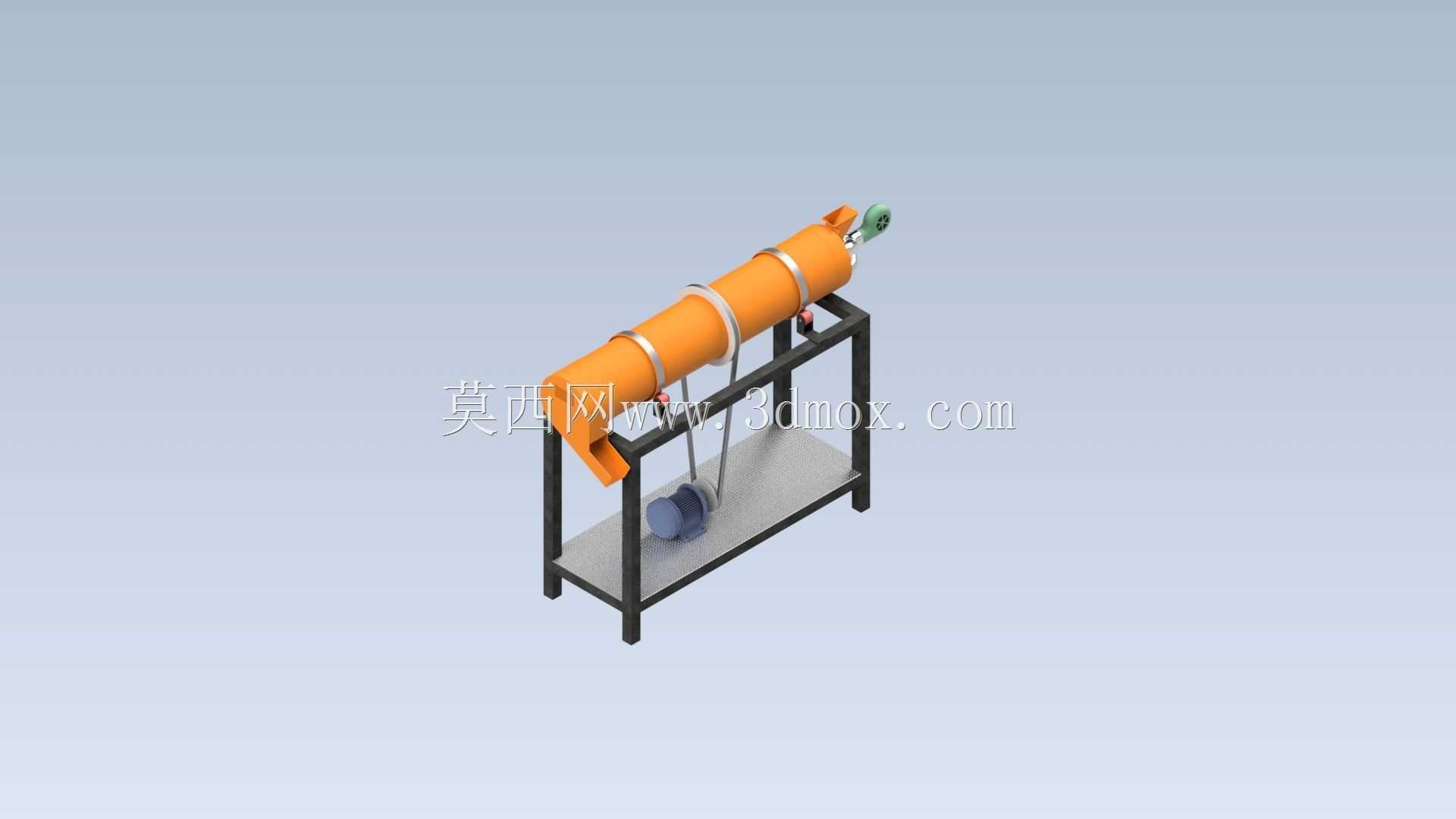

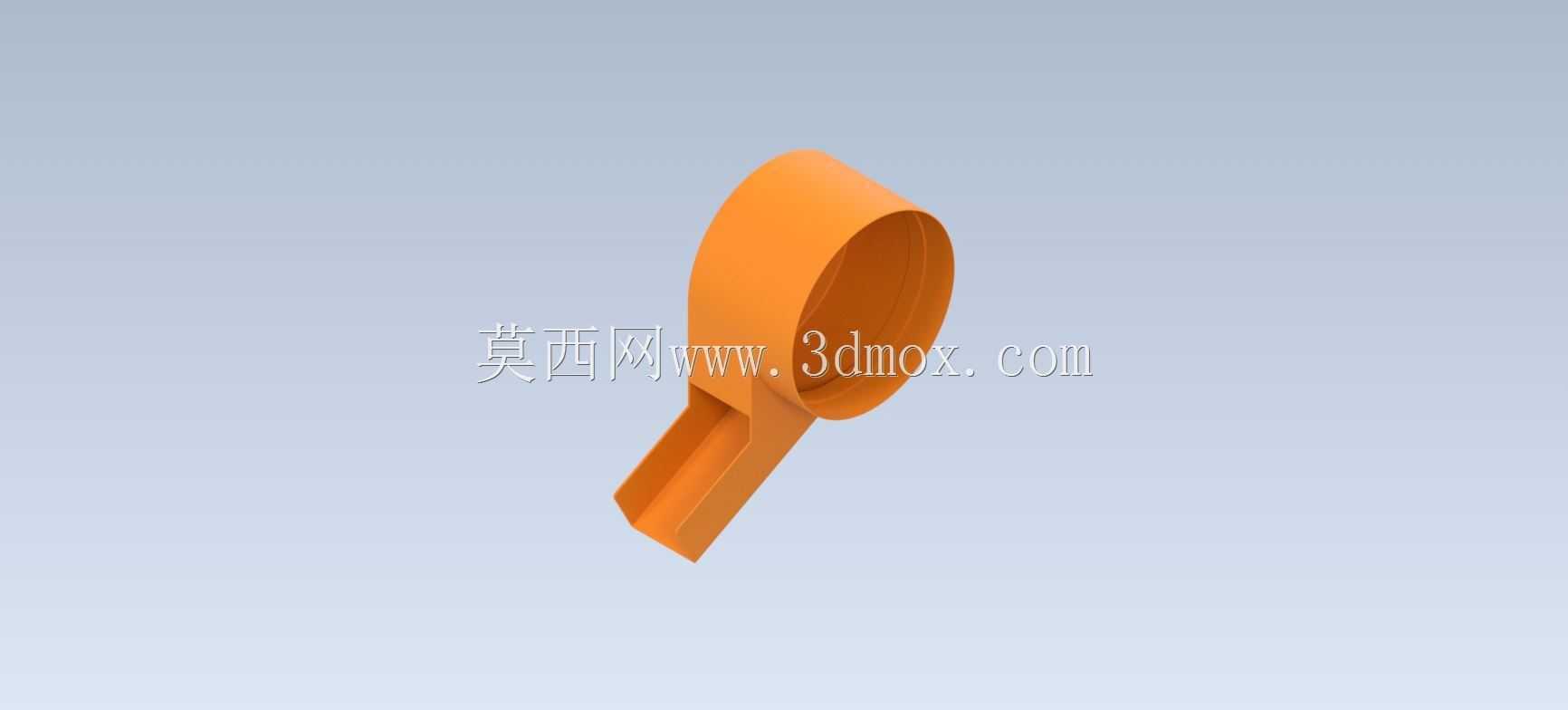

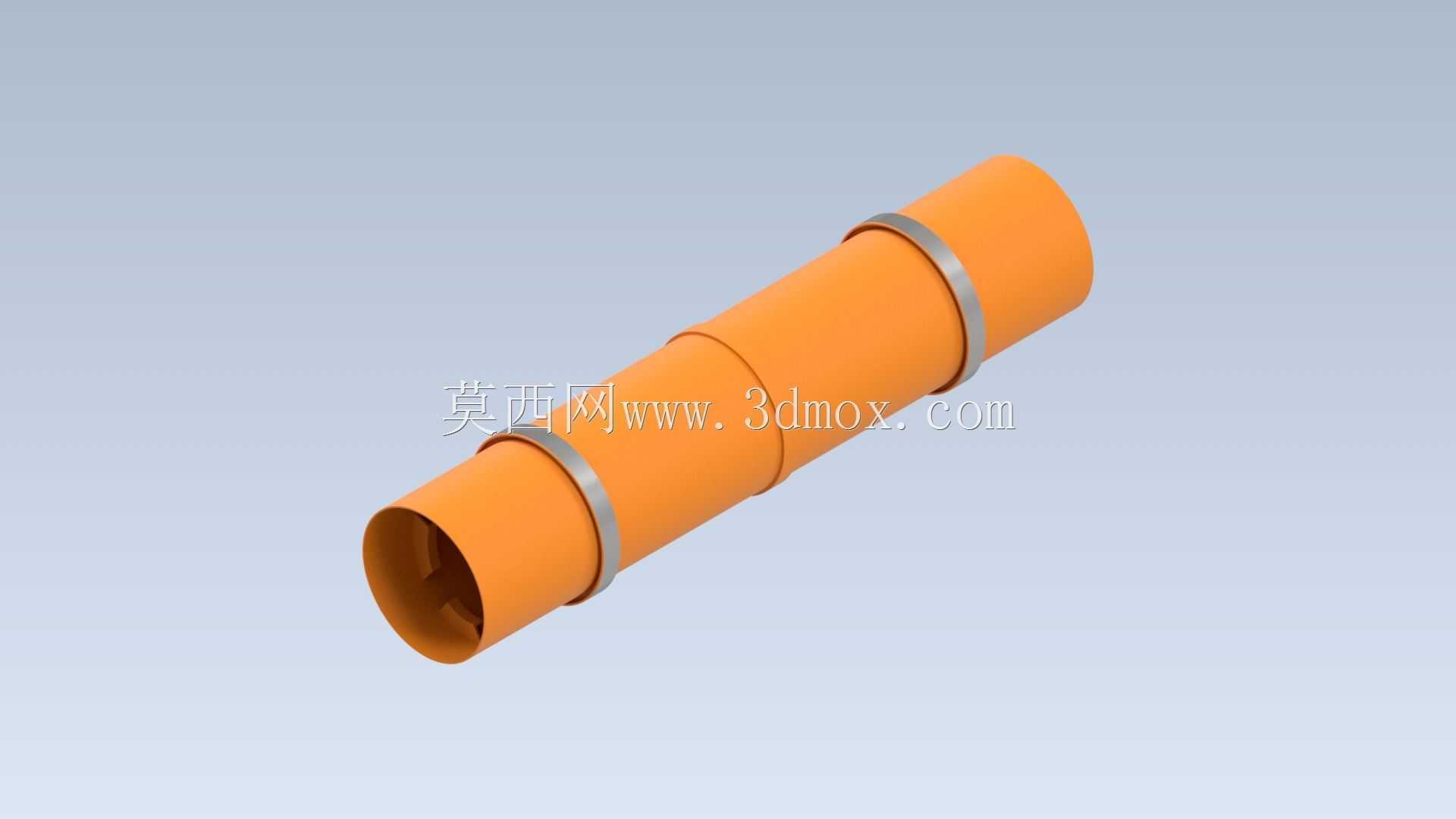

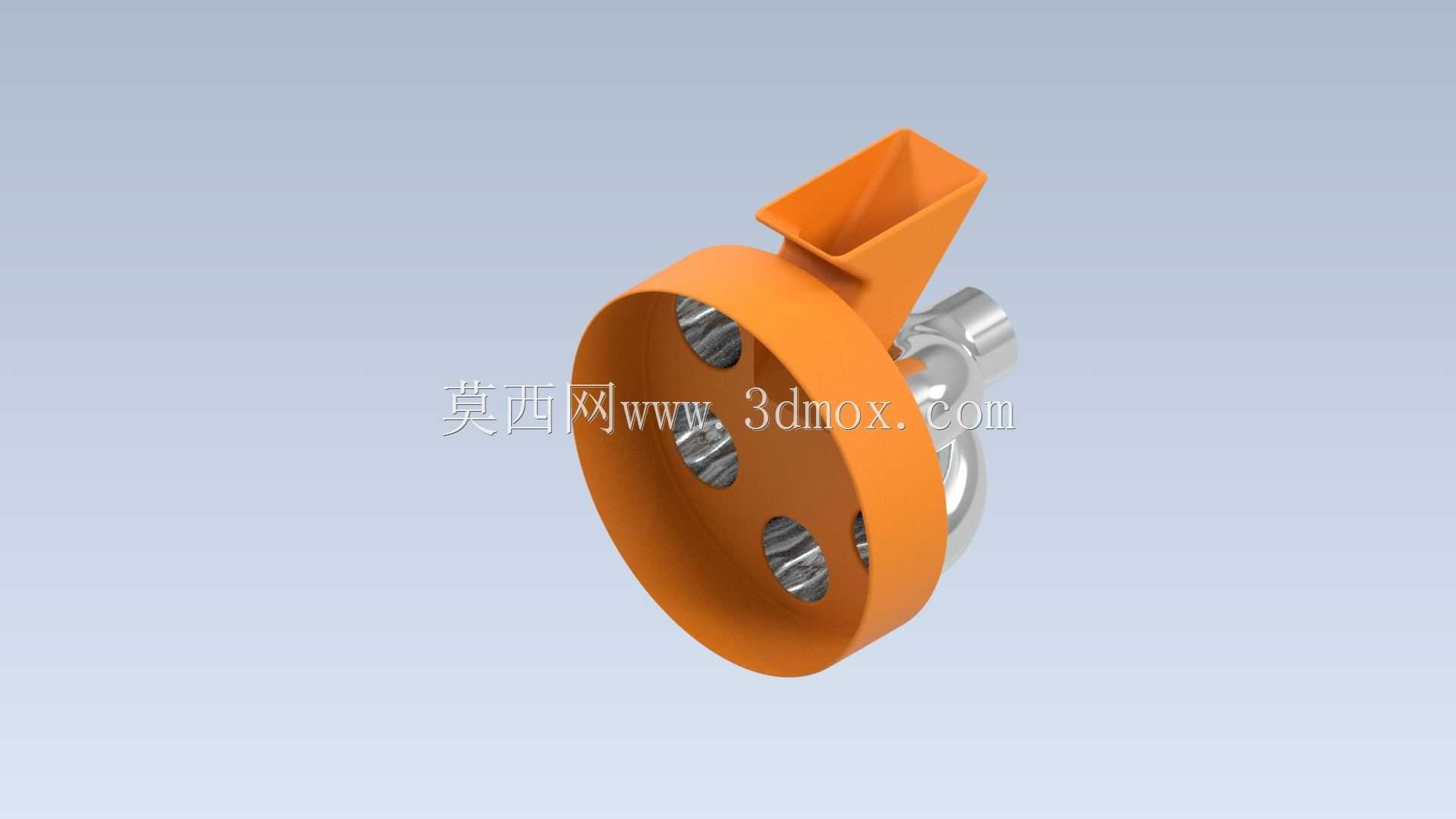

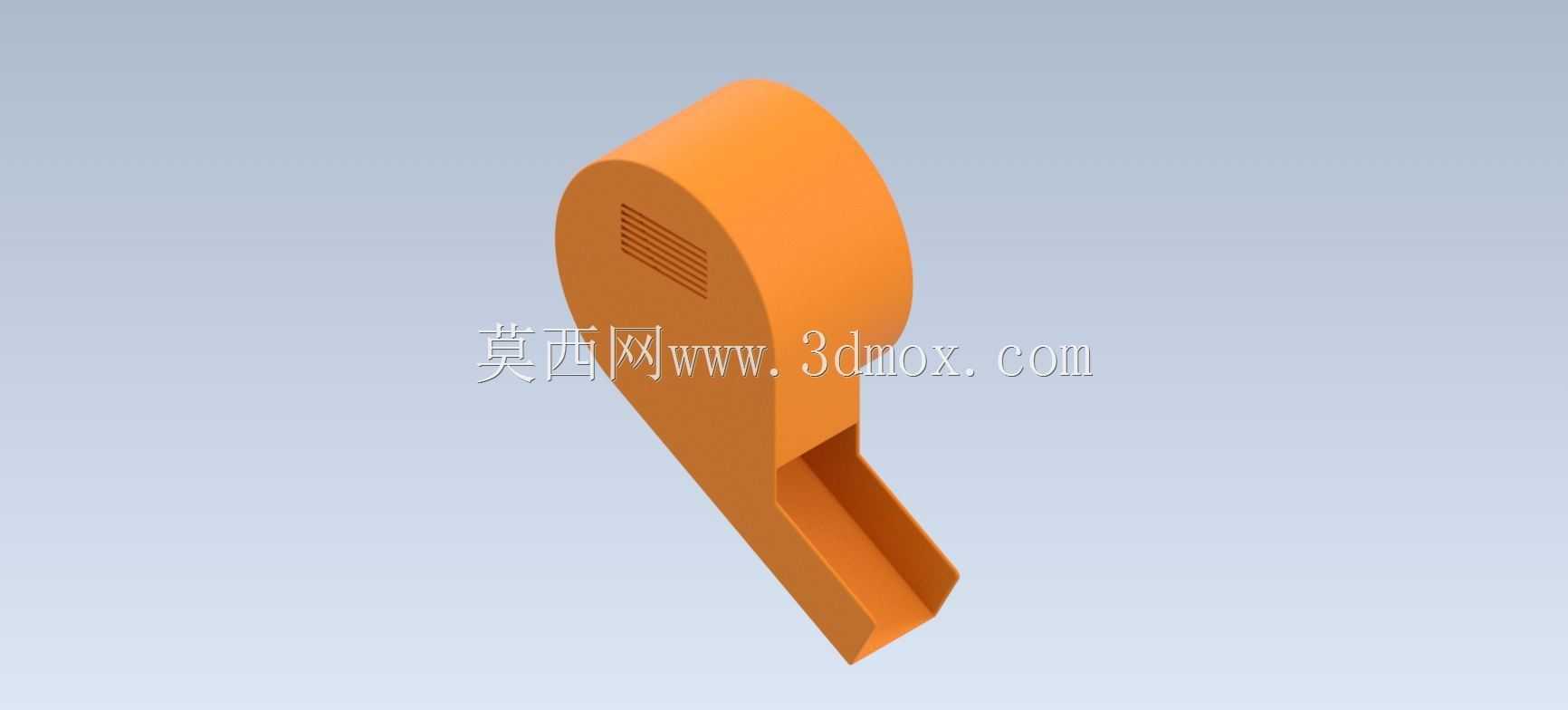

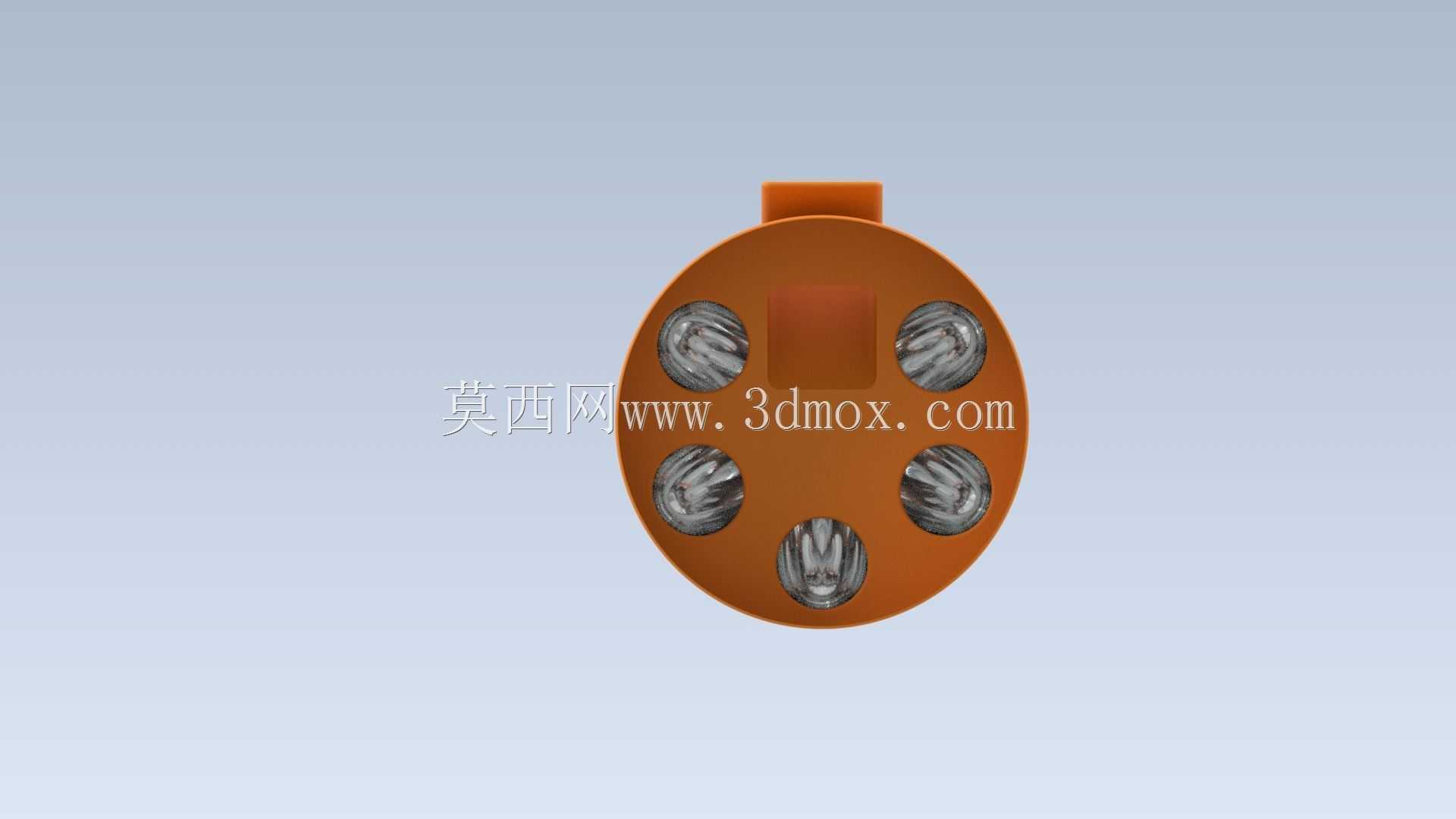

　　从设计思路层面来看，该设备的结构设计优先考虑连续作业的可靠性与物料适配的通用性，机架采用型钢焊接的框架式结构，下层设置置物平台可集成驱动电机、电控组件，整体机架的地脚安装面预留了螺栓固定孔位，可直接固定在硬化的车间地面上，无需额外做复杂的混凝土基础，降低现场安装的施工成本。筒体部分采用分段式设计，透明观察段可直观观察筒内物料的运动状态与干燥进度，方便操作人员根据实际情况调整进料速率、热介质温度与筒体转速；进出料端分别设置进料斗与出料罩，进料端的导料结构可将上游输送设备送入的湿物料平稳导入回转筒内，出料端的集料结构可将干燥完成的物料集中导出至下游输送或存储设备，整个物料流转过程为全封闭结构，减少干燥过程中的粉尘外溢，改善车间作业环境。筒体端部设置的通风组件可将携带水汽的废热介质有序排出，配合热介质供给系统形成稳定的气流循环，保证筒内干燥环境的温湿度稳定。

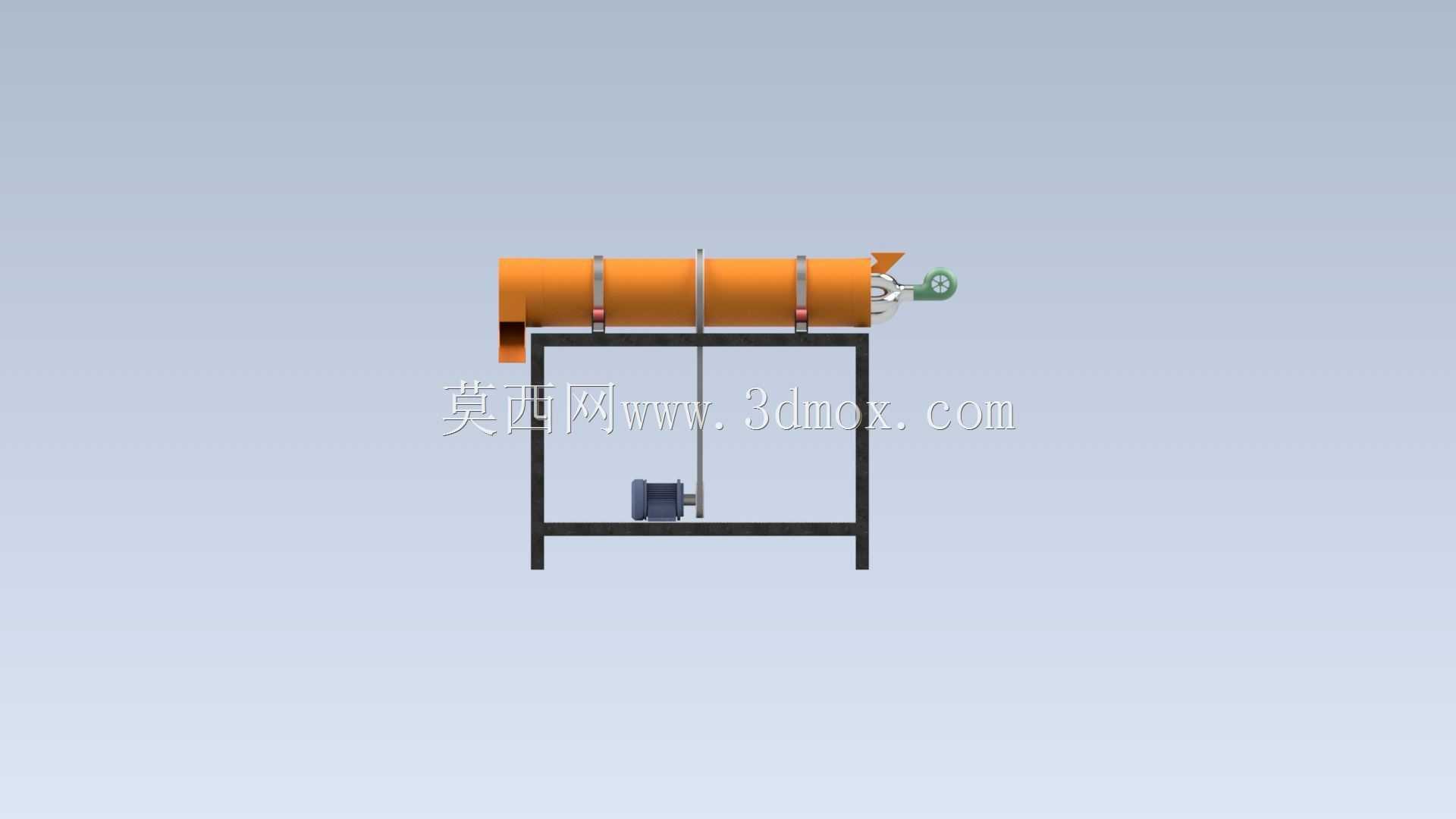

　　从安装边界与外形尺寸来看，该设备整体为卧式长轴布置结构，安装时需预留筒体长度方向的操作维护空间，两侧需预留不小于800mm的检修通道，方便对托轮组件、传动部件进行日常润滑与维护；设备总高度适配常规车间的层高要求，进料端与出料端的接口高度可匹配上下游输送设备的常规布置高度，无需额外做复杂的高差调整。机架底部的安装孔位采用长圆孔设计，可在安装过程中微调设备的水平度与筒体倾角，补偿地面施工的平整度误差，保证筒体回转过程中受力均匀，延长托轮、滚圈等易损件的使用寿命。在实际选型应用中，可根据待处理物料的产能要求、初始含水率、目标含水率，匹配对应规格的筒体直径与长度，调整驱动功率与热介质供给量，满足不同规模生产线的使用需求；设备的结构设计充分考虑了日常维护的便捷性，传动部位的防护罩采用快拆结构，易损件均采用标准化通用配件，降低设备全生命周期的维护成本。
