家用外装水管通气降噪透气帽结构

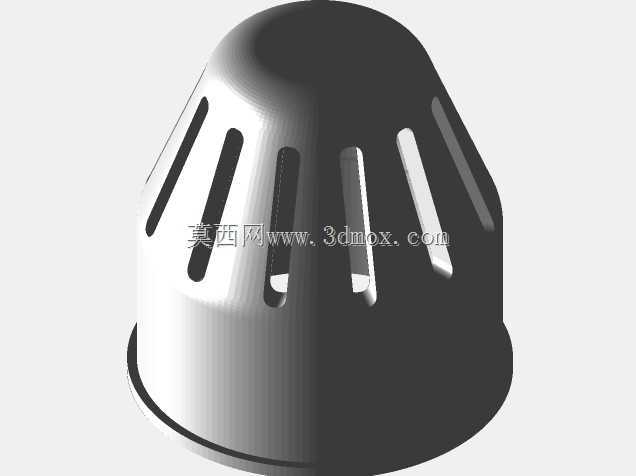

　　做民用给排水管路改造的同行多半都碰到过这类问题：户外架空或者外墙敷设的T型排水支管，管内留存的空气在水流快速通过时会被挤压形成湍流，顺着管路传导到室内龙头或者阀门端，发出持续的咕嘟异响，很多住户第一反应是阀门故障，换了好几款角阀、截止阀都没法根治，本质问题是管路没有设置合适的通气通路，管内气压无法和外界平衡，水流裹挟的空气没法有序排出，才会形成持续的噪音传导。这款透气结构就是针对这类场景设计的，直接安装在户外T型管的外露端，不需要改动室内原有管路布局，就能给管内空气提供稳定的溢出通路，从根源上解决气堵带来的异响问题。从结构设计来看，整体采用锥台加直筒的组合外形，下部直筒段是安装配合位，内径尺寸匹配常规家装4分户外T型支管的外径公差，

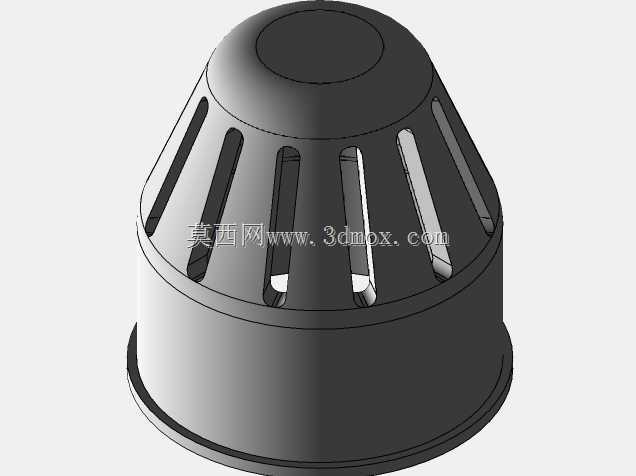

　　安装时不需要额外加工转接件，只要把原有管端的堵头拆下，将该结构直筒段套入管端，配合常规的管路密封胶或者生料带就能完成固定，安装边界不超过原有管端向外延伸70mm的范围，不会额外占用外墙过多空间，也不会因为突出尺寸过大被户外杂物磕碰损坏。上部锥台段均匀开设了8条长条形通槽，槽宽控制在3mm，既可以保证空气流通的有效截面积，满足大流量排水时的快速排气需求，又能阻挡户外的落叶、蚊虫、大颗粒沙尘进入管路内部，避免长期使用后杂物堵塞管路。顶部做了封闭的圆弧平顶设计，没有开设通孔，雨天时雨水不会顺着通槽灌入管路内部，锥面的倾斜角度刚好可以让落在表面的雨水顺着锥面自然滑落，不会在结构表面积水留存，降低长期户外使用的锈蚀老化风险。

　　设计时特意把通槽的开设位置做了下沉处理，槽边和锥面外沿保留了2mm的实体边，就算安装位置靠近墙面，也不会因为墙面遮挡导致通槽全部堵死，至少能保留三分之二的有效通气面积，保证不同安装角度下的功能稳定性。很多同类透气产品要么是通体开孔，容易进杂物堵管，要么是开孔面积太小，排气效率不够，水流量大的时候还是会出现气堵异响，这款结构在开孔率上做了平衡计算，总通气面积达到了管路通流面积的1.2倍，就算是住户家同时开启多个排水点位，管内快速形成的负压或者正压都能通过通槽快速平衡，不会出现空气被水流裹挟挤压的情况。材质适配方面，结构壁厚统一设置为2.5mm，不管是采用注塑加工还是3D打印制作，都能保证足够的结构强度，安装时拧紧过程中不会出现开裂，

　　户外长期受紫外线照射、温度交变的情况下，也不会因为壁厚过薄出现脆裂问题。安装时需要注意，直筒段的配合深度做了15mm的限位，套入管路时抵到限位台阶即可，不需要过度顶入，避免遮挡下部通槽的进气通路，要是原有管路的端边有毛刺，安装前稍微打磨平整即可，不需要做其他特殊处理。实际测试下来，安装该结构后，室内水龙头开启时的气堵异响可以完全消除，就算是排水高峰期，管内的气流也能顺着通槽有序交换，不会出现之前那种隔几分钟就传来一阵咕嘟声的情况。另外结构的外表面没有多余的凸起或者棱角，整体线条流畅，安装在外墙不会显得突兀，要是和管路采用同色材质制作，几乎和原有管路融为一体，不会影响建筑外墙的整体观感，也不会因为外观突兀引来不必要的注意。
