福克斯Mk1变速箱连杆衬套结构设计

　　手动变速箱的连杆机构在长期高频换挡操作中，铰接位置的衬套是最容易出现磨损的易损件，这类衬套的磨损间隙会直接导致换挡行程虚位增大、挡位啮合精度下降，严重时甚至会出现换挡卡滞、脱挡的故障，直接影响车辆传动系统的操控可靠性。这款针对福克斯Mk1变速箱开发的连杆衬套，核心作用是填充连杆铰接位置的配合间隙，为连杆的摆动动作提供稳定的低摩擦支撑，同时隔绝金属部件直接接触产生的冲击与磨损，延长换挡连杆机构的整体使用寿命。

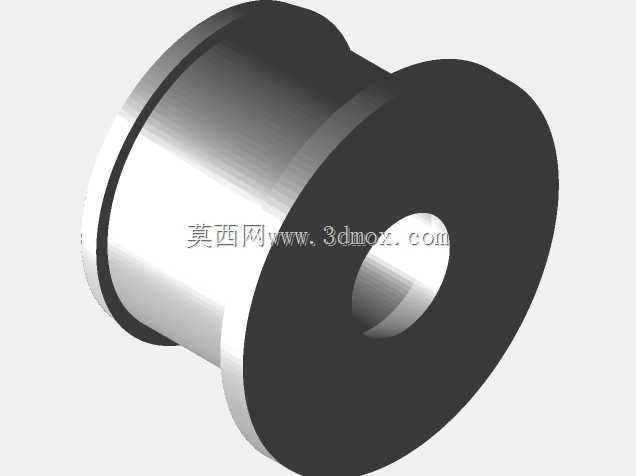

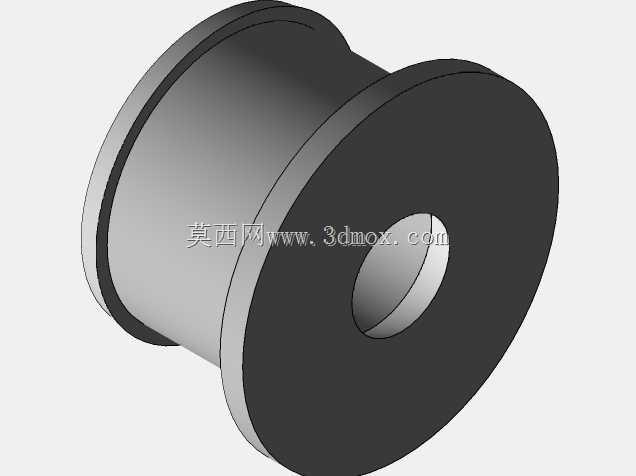

　　从结构设计来看，衬套采用两端带凸缘的工字形回转体结构，中间的圆柱段是主体支撑部分，与连杆的安装孔形成过盈配合，保证衬套在长期往复摆动中不会出现轴向窜动；两端的凸缘直径大于中间圆柱段，刚好卡在连杆安装孔的两个端面，既可以限制衬套的轴向位移，也能在安装时起到定位作用，避免压装过程中衬套偏斜导致的配合精度问题。衬套中心的通孔用于穿过铰接定位销，内孔的尺寸精度直接决定了与定位销的配合间隙，设计时需要将间隙控制在合理范围：间隙过小会导致换挡动作卡滞，操纵手感生涩；间隙过大则会提前出现虚位，无法达到修复磨损的效果。外边缘特意设计了适配定位销直径减小段的避让结构，安装时可以直接卡入原有定位销的变径位置，不需要额外修改原有金属部件的尺寸，完全适配原厂的安装边界，替换磨损的旧衬套时不需要对周边的连杆、拨叉部件做任何二次加工，压装到位即可恢复原有机构的配合精度。

　　这类衬套的应用场景覆盖了手动变速箱的所有连杆铰接位置，除了换挡连杆之外，也可用于离合器操纵连杆、选档拨叉铰接点等存在相对摆动摩擦的位置，核心功能是在两个相对摆动的金属部件之间形成耐磨的中间层，避免金属直接接触造成的磨粒磨损、粘着磨损。设计过程中需要重点考量几个核心边界：首先是安装过盈量，衬套与连杆安装孔的过盈量需要匹配衬套材质的弹性变形能力，过盈量太大会导致压装困难，甚至造成衬套开裂，过盈量太小则会在使用过程中出现衬套随定位销同步转动的问题，加剧安装孔的磨损；其次是轴向尺寸，中间圆柱段的长度需要与连杆安装孔的深度完全匹配，两端凸缘压紧后不会出现轴向间隙，避免衬套在孔内出现窜动产生异响；第三是内孔的表面粗糙度，内孔与定位销直接接触滑动，粗糙度过高会增大摩擦阻力，加快磨损速度，粗糙度过低则会导致润滑介质无法留存，反而缩短使用寿命。

　　从实际使用的工况来看，变速箱连杆位置的工作温度常年处于-30℃到120℃的区间，同时会接触到变速箱油、灰尘等介质，衬套的结构设计需要保证在这类工况下尺寸稳定性足够，不会因为温度变化出现过大的热胀冷缩改变配合间隙，也不会因为接触油类出现材质溶胀导致的尺寸超差。两端凸缘的厚度设计也经过考量，在保证足够限位强度的前提下尽可能减小厚度，避免占用过多的轴向安装空间，适配原厂连杆铰接位置紧凑的布局。衬套的外圆与内孔保持严格的同轴度要求，同轴度误差控制在0.02mm以内，避免压装后内孔偏斜导致定位销受力不均，出现单侧偏磨的问题。

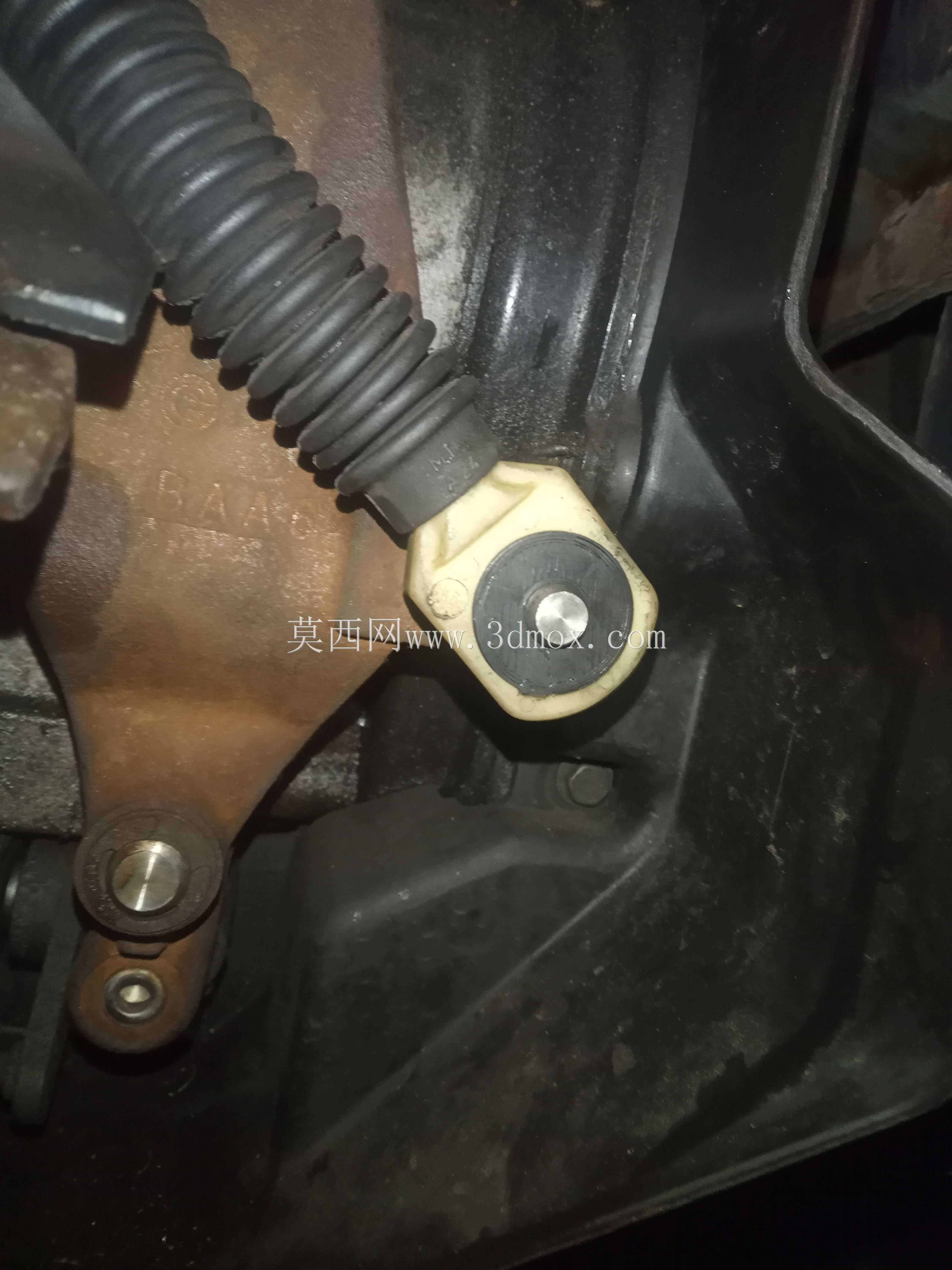

　　在实际维修替换场景中，这类衬套可以直接解决原厂衬套磨损后出现的换挡虚位问题，不需要更换整个连杆总成，大幅降低维修成本。设计时完全遵循原厂部件的安装尺寸边界，所有配合尺寸都与原厂磨损后的安装孔、定位销尺寸匹配，压装后即可恢复接近全新状态的换挡手感，长期使用下的耐磨性能甚至优于原厂的橡胶或普通塑料衬套，能够承受更高频次的换挡操作，适配激烈驾驶场景下的更高载荷冲击。衬套的圆角过渡位置都做了R0.5的圆弧处理，避免压装时出现应力集中导致的开裂，同时也能在安装时起到导向作用，降低压装的对位难度，即使是没有专用压装工具的维修场景，借助简单的套筒工具也能完成安装，不需要复杂的专用工装。
