窄轨蒸汽机车走行部与锅炉总成结构

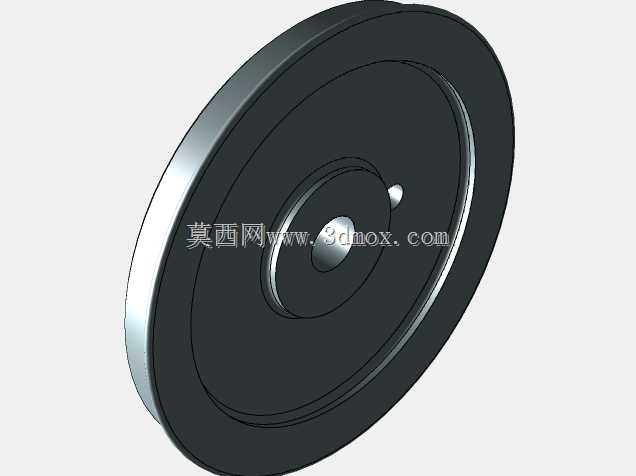

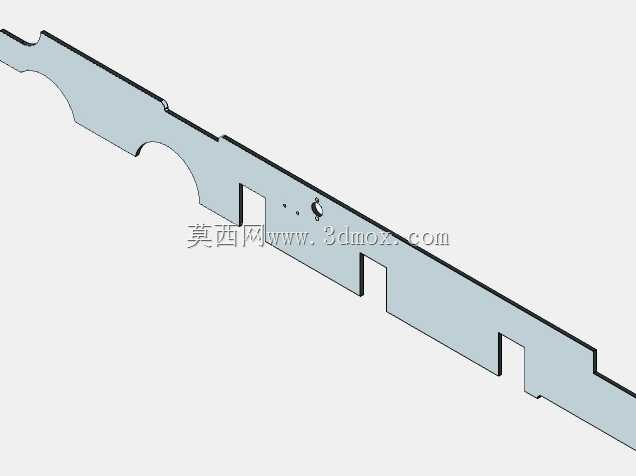

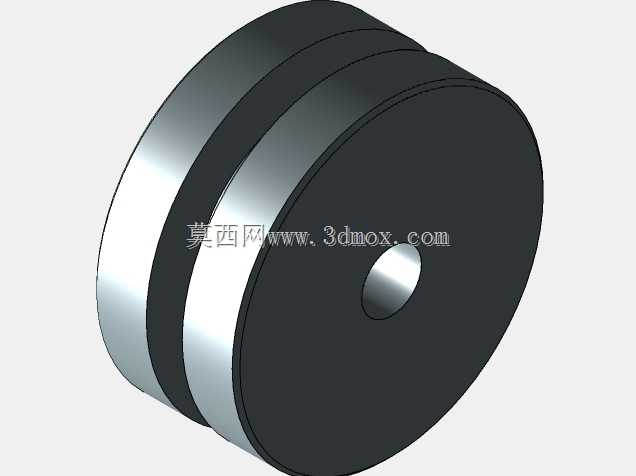

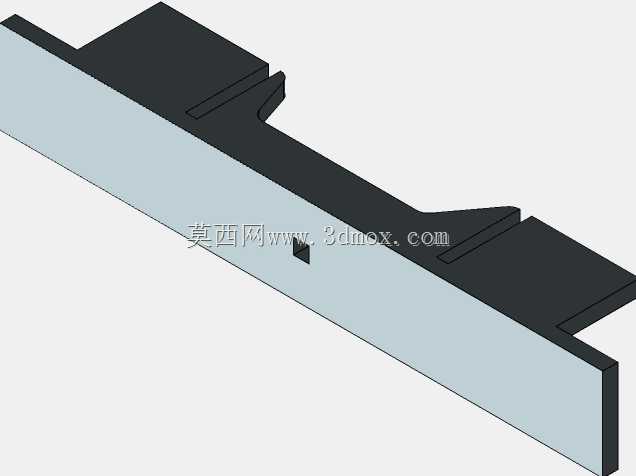

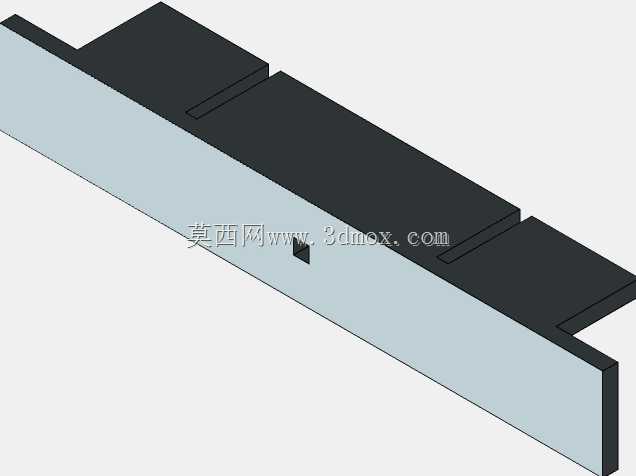

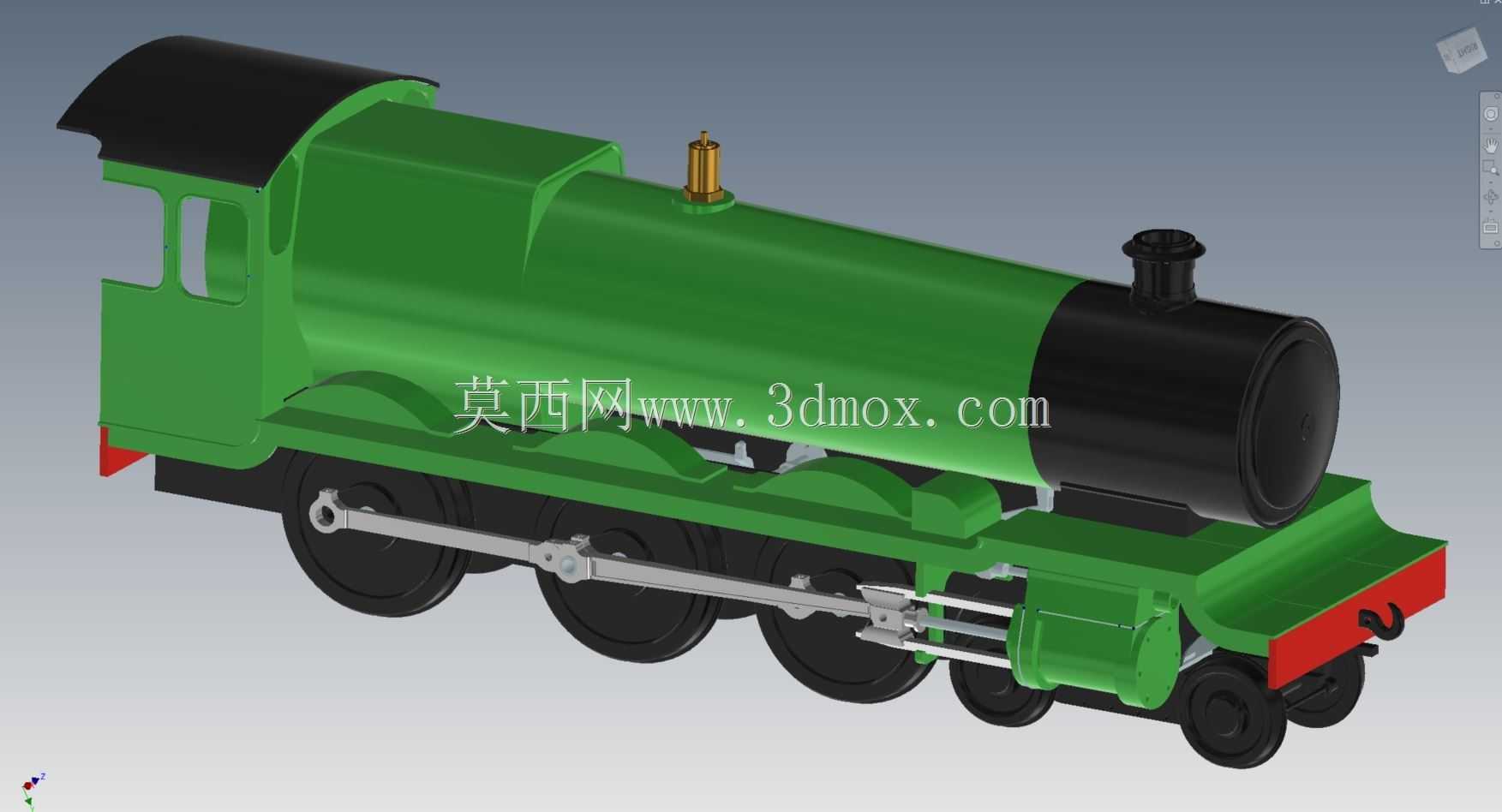

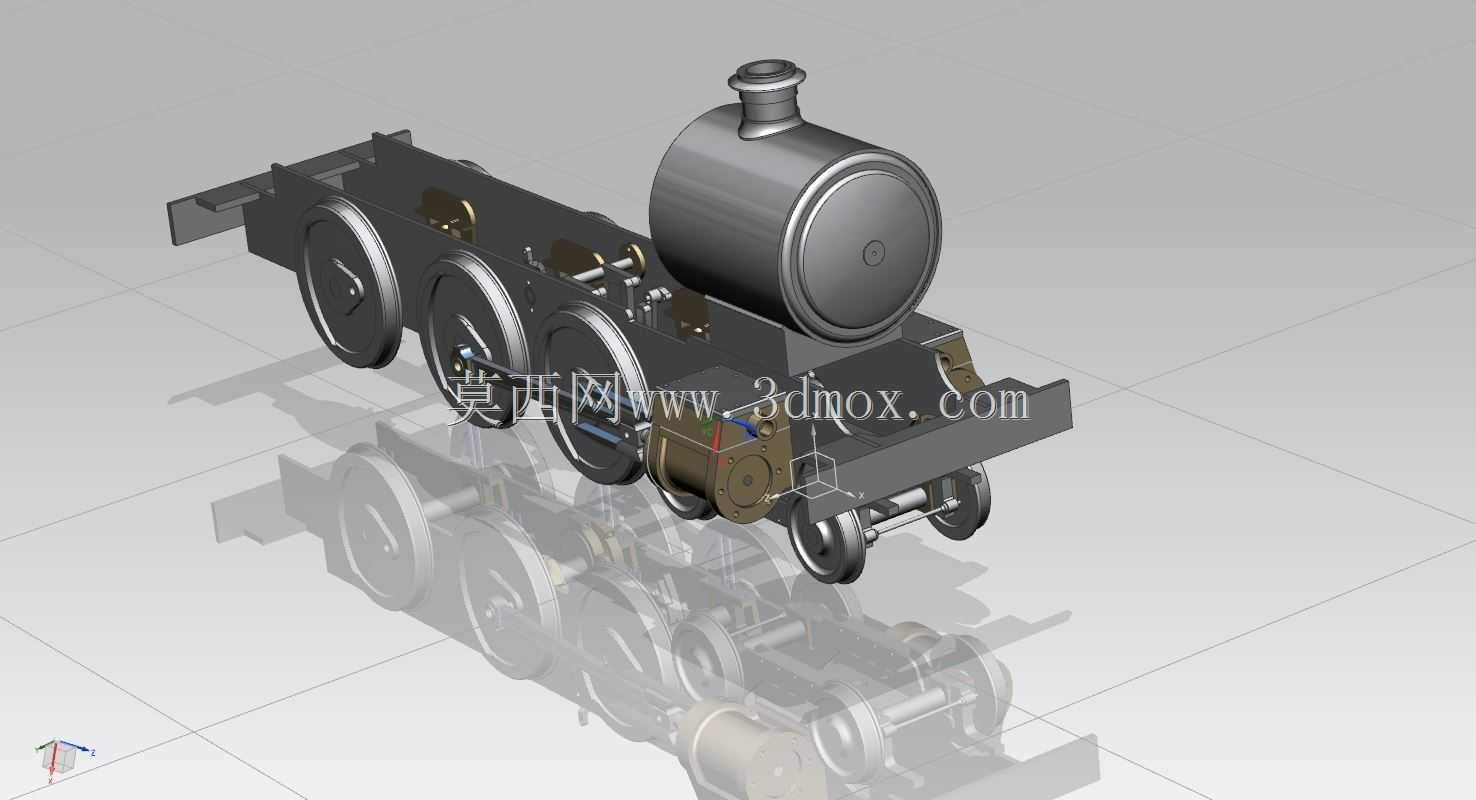

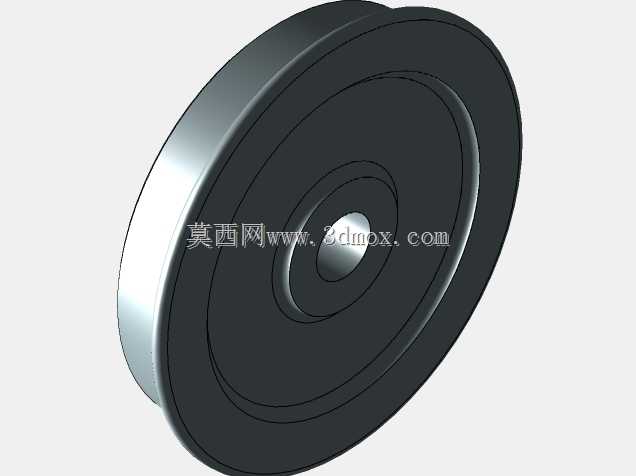

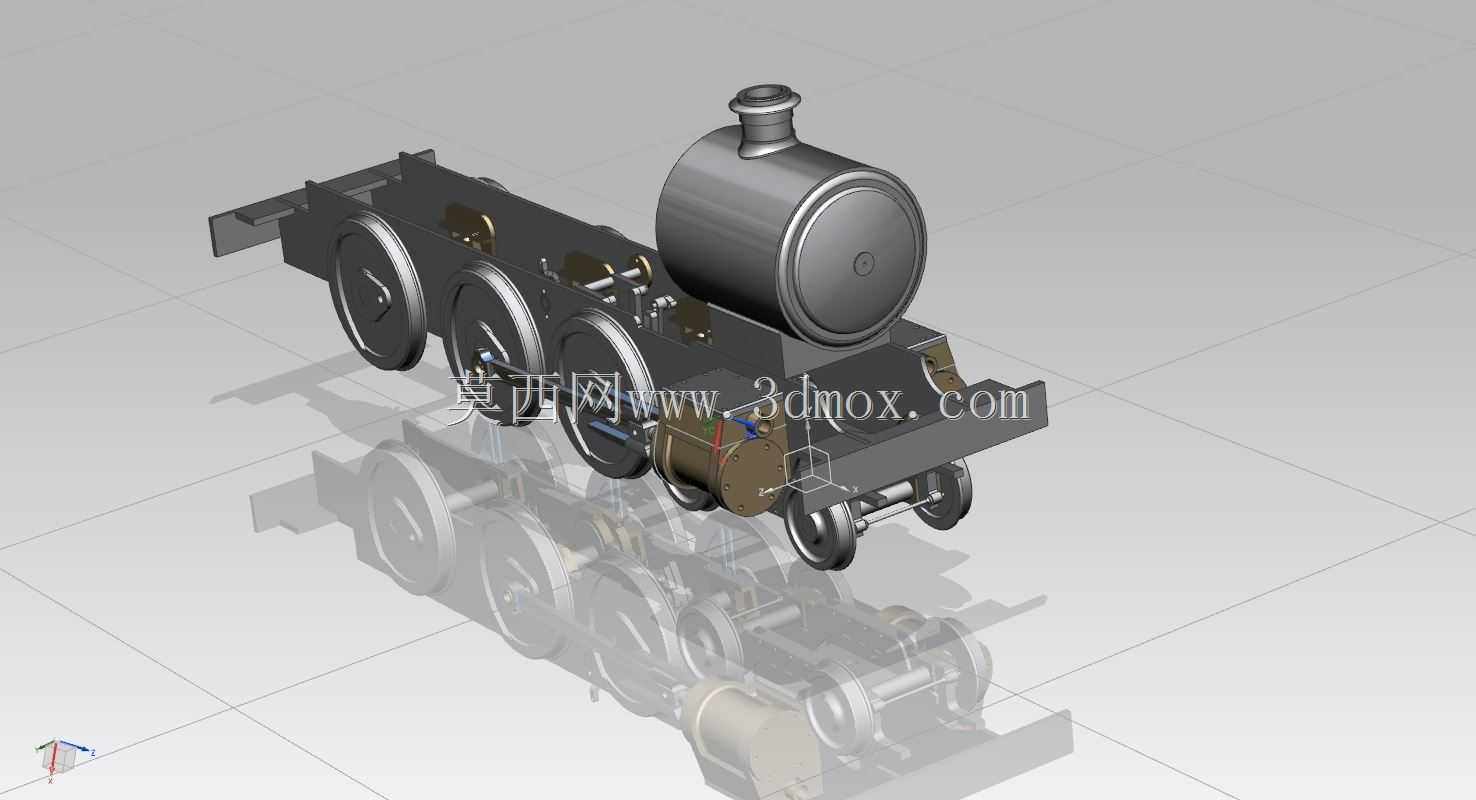

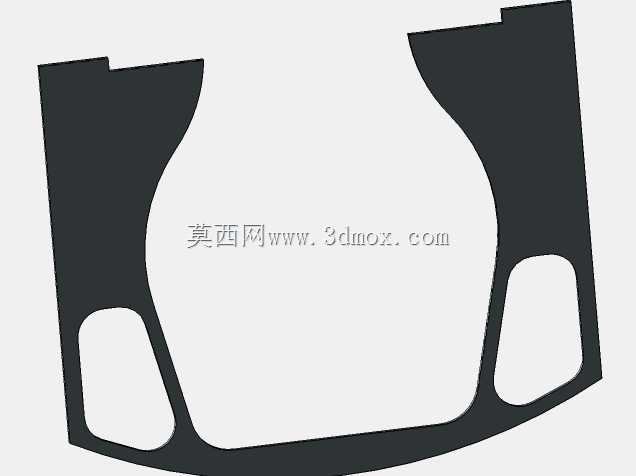

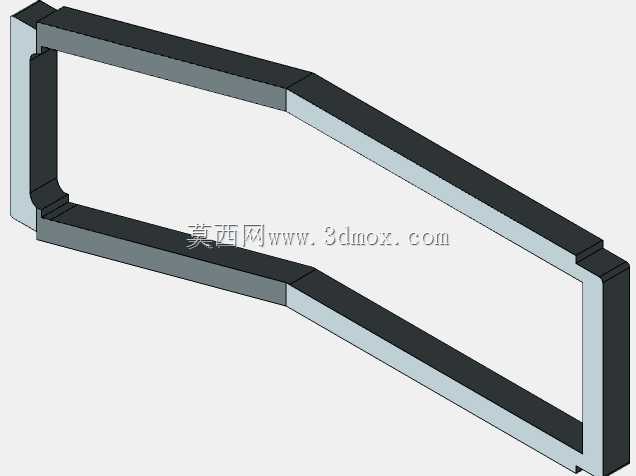

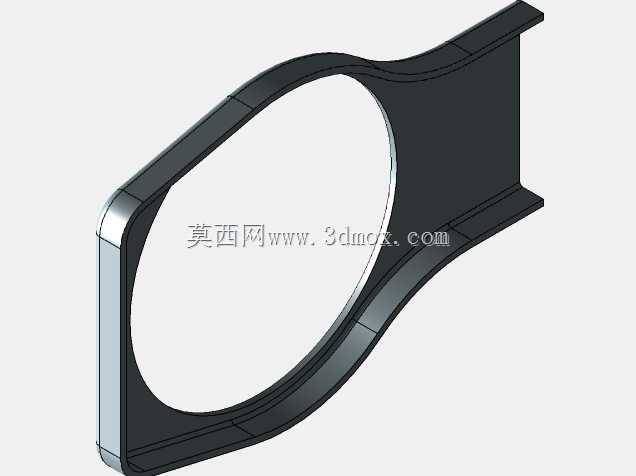

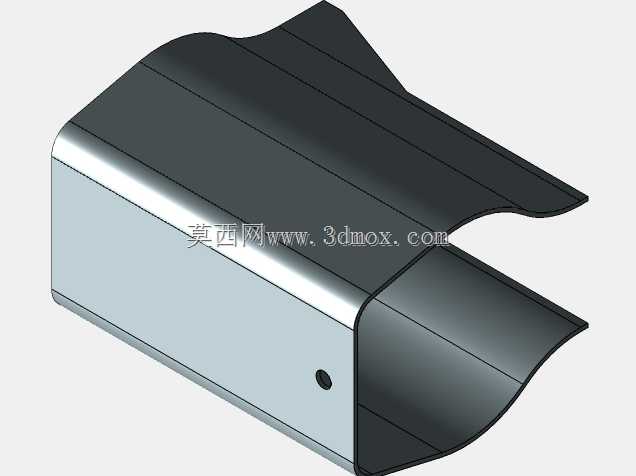

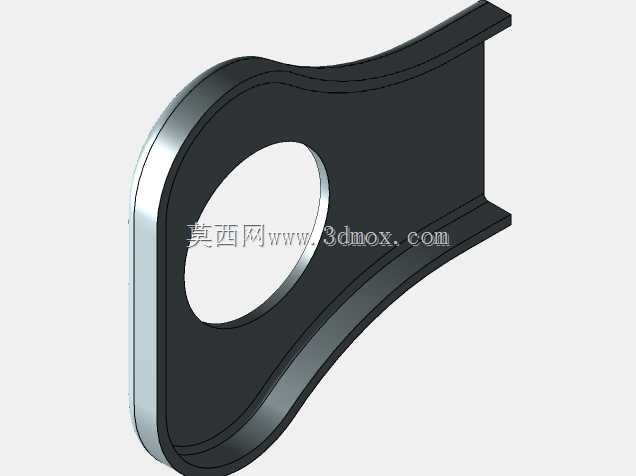

　　这套窄轨蒸汽机车三维结构，围绕2.5英寸轨距的小型蒸汽机车展开，完整还原了车架走行部、锅炉筒体、烟箱端盖、烟囱接口、轮对配装与底部传动构件的相对位置关系，可用于小型轨道车辆结构教学、迷你机车试制、轨道装备展示模型开发以及蒸汽动力机械的结构拆解演示。从现场装配视角看，机车主体以长条形焊接车架作为承载基准，车架上方布置卧式圆柱形锅炉总成，锅炉前端设置圆形烟箱端盖，顶部伸出烟囱接口，锅炉下部与车架之间预留炉体支撑、管路排布和检修操作空间；车架下方沿轨道方向排布多组动轮，前端设置小直径导向轮，轮对轴线与车架纵向中心线保持垂直，各轮踏面轮廓匹配窄轨轨头型面，保证轮对在轨道上滚动时的对中性能，避免轮缘贴靠轨侧产生异常磨耗。

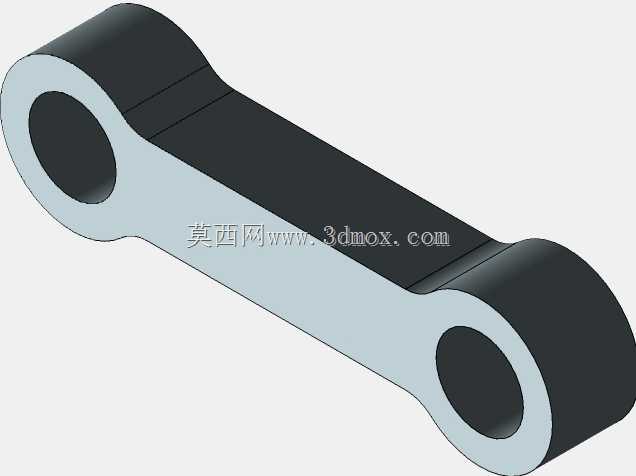

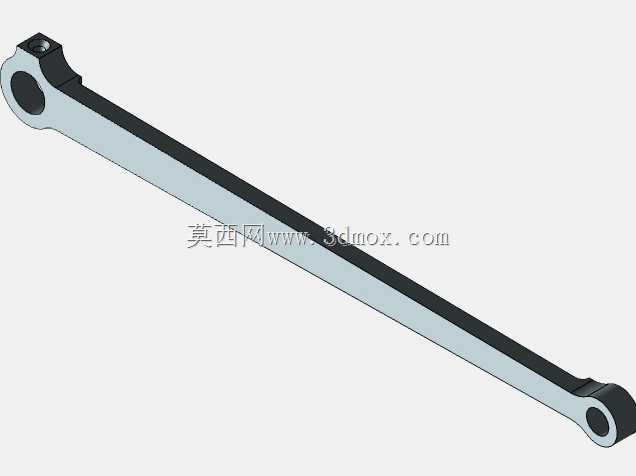

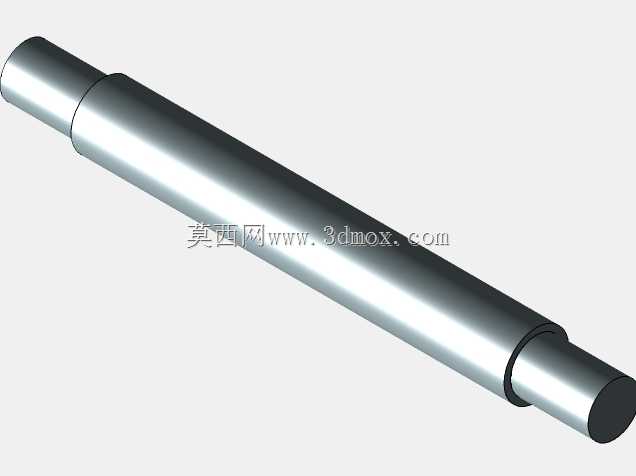

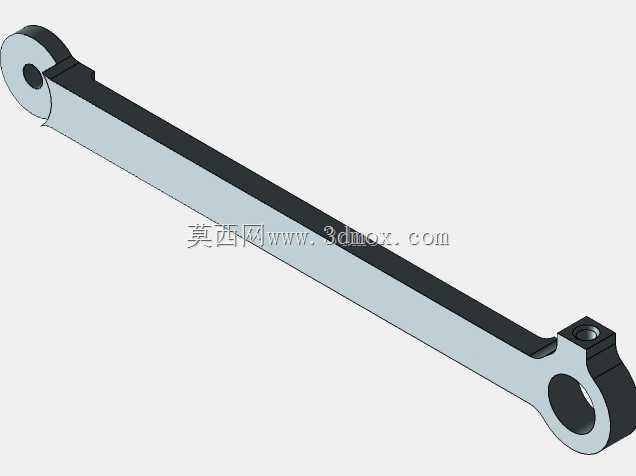

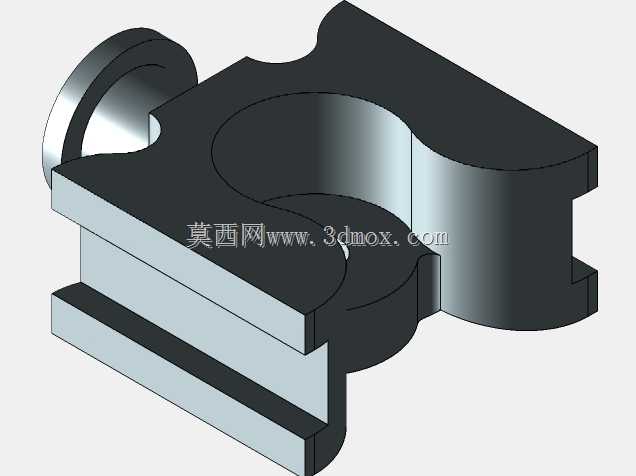

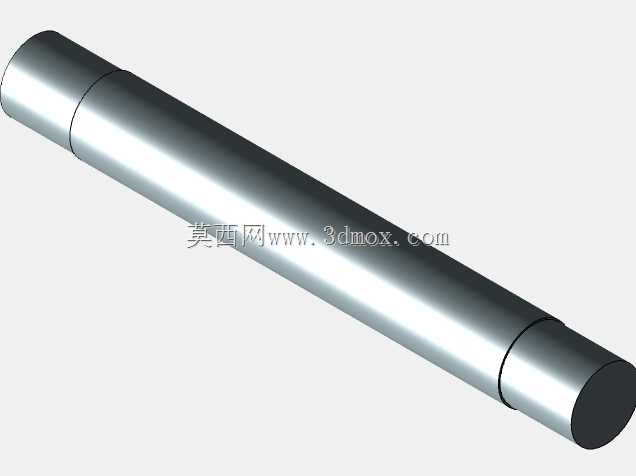

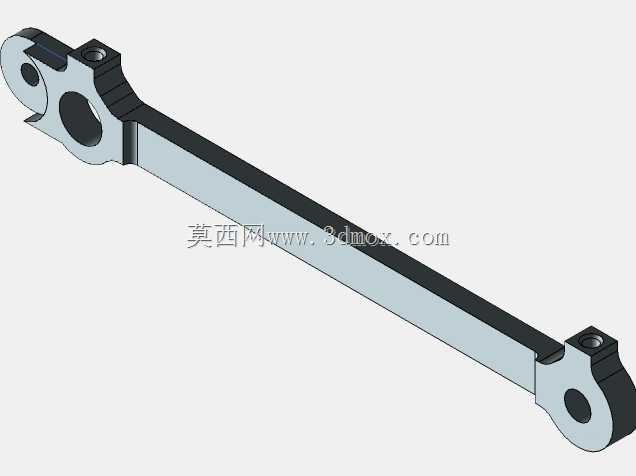

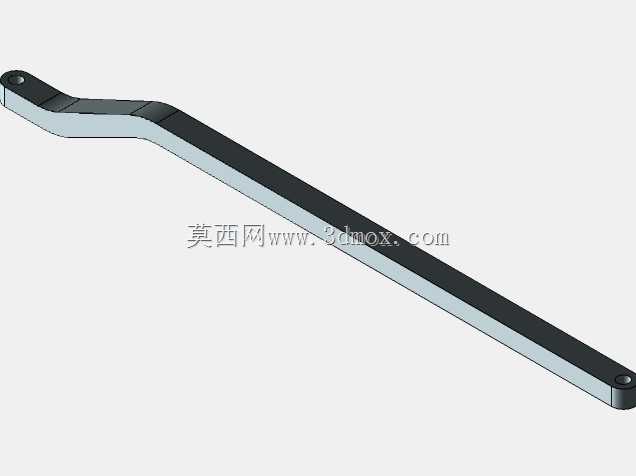

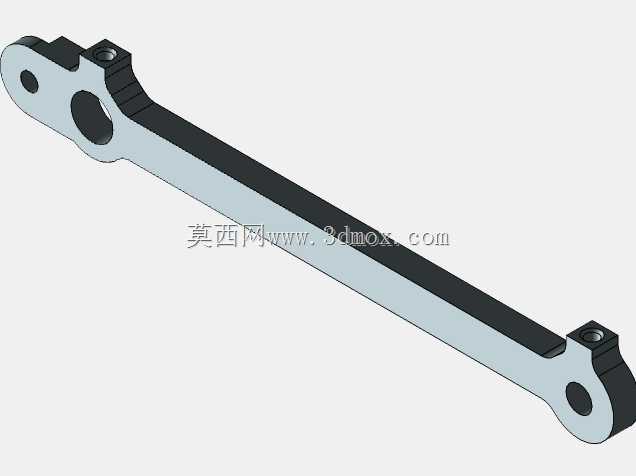

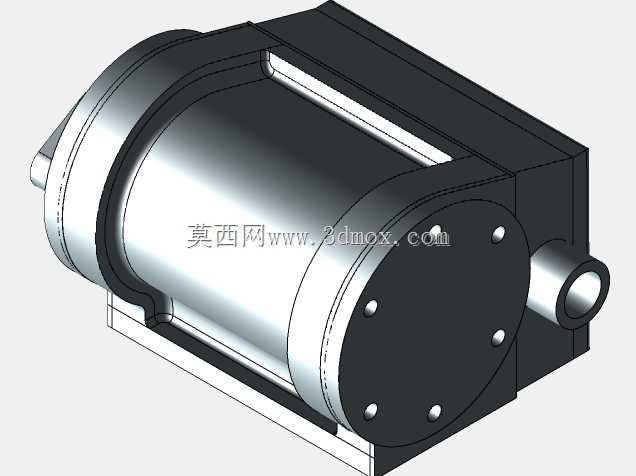

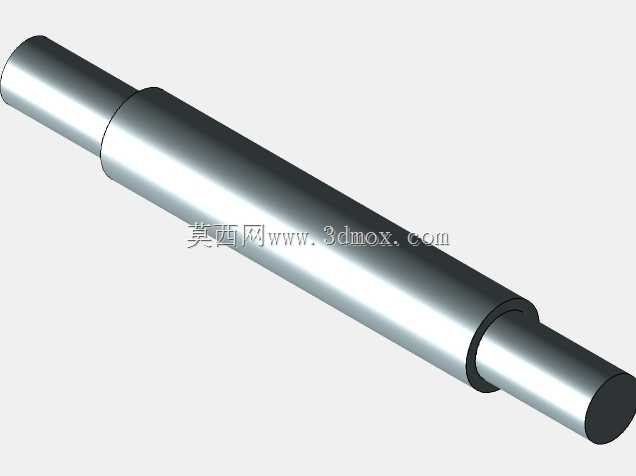

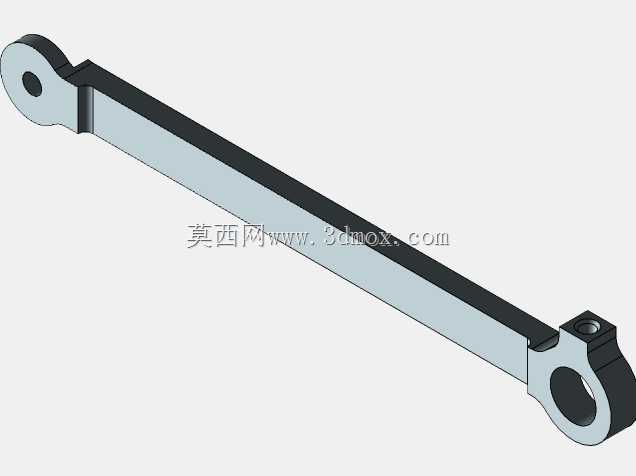

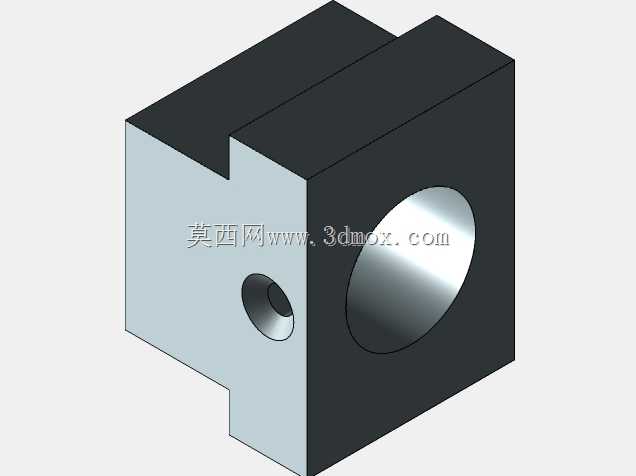

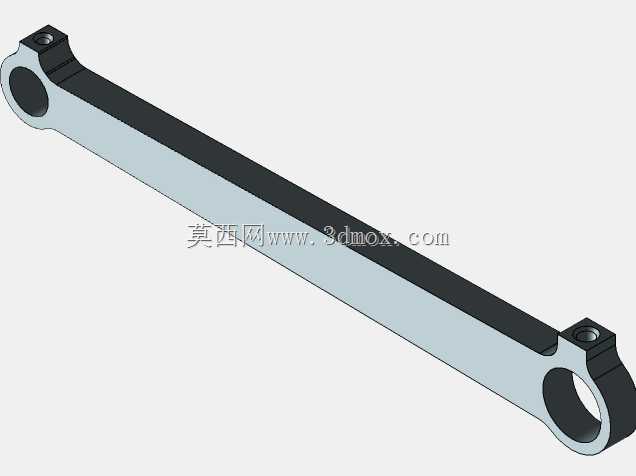

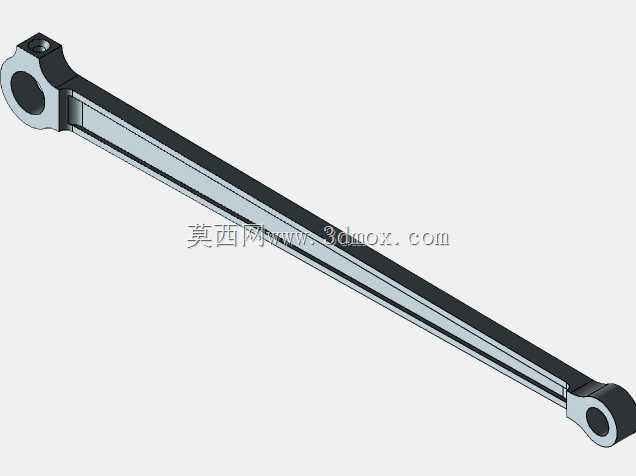

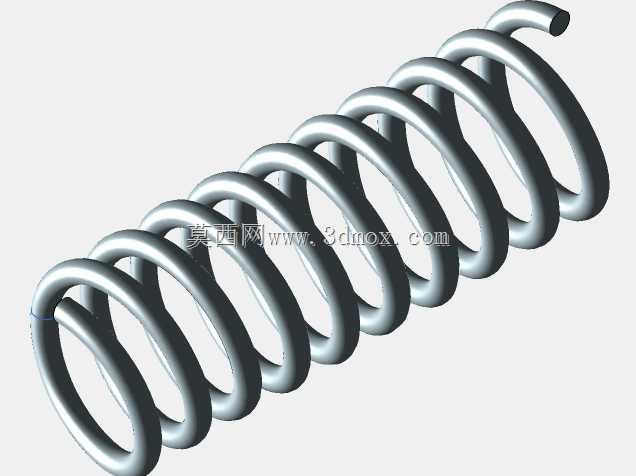

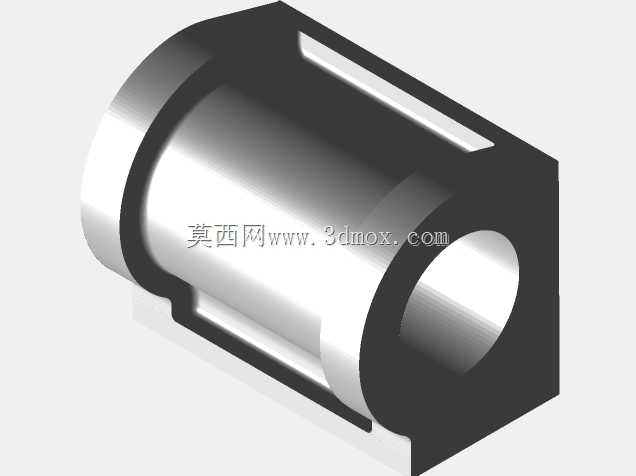

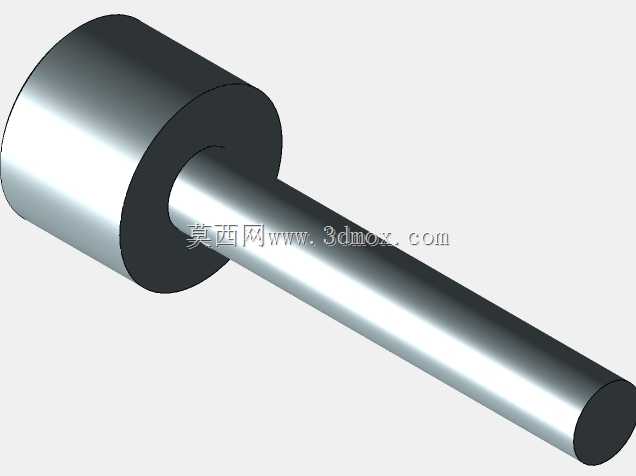

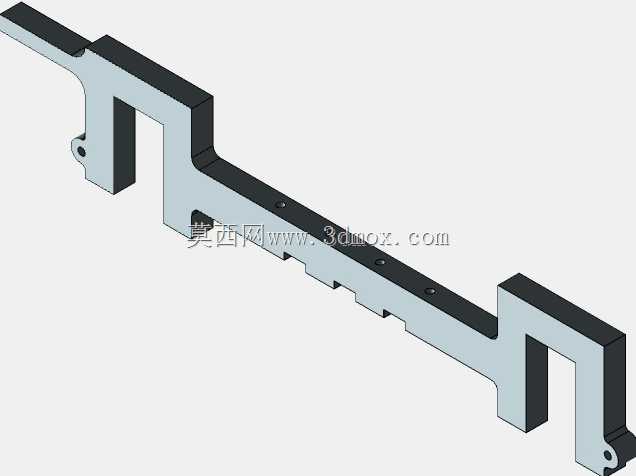

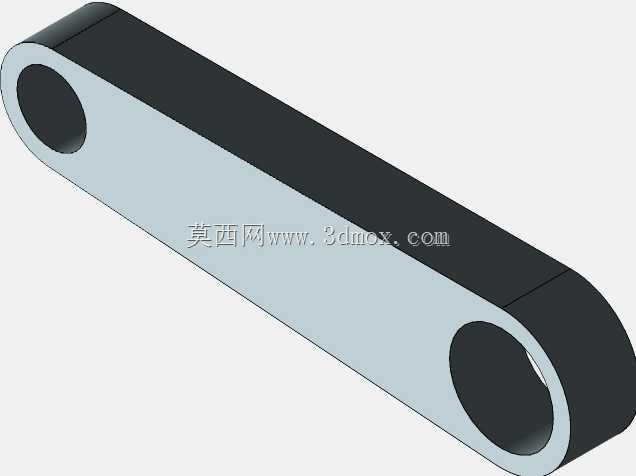

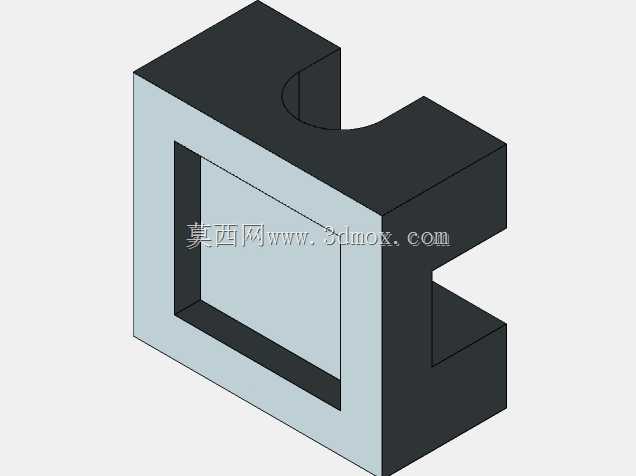

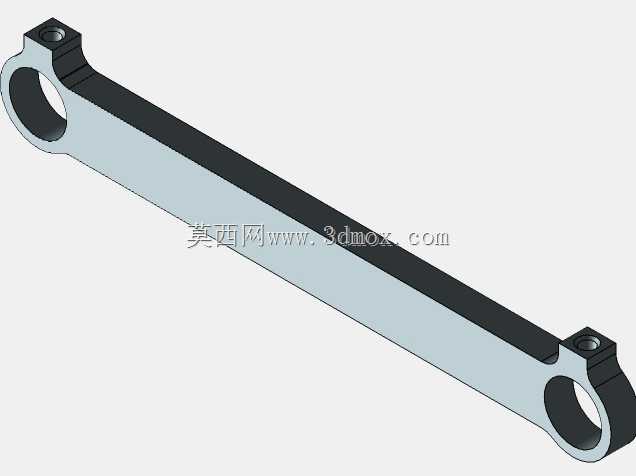

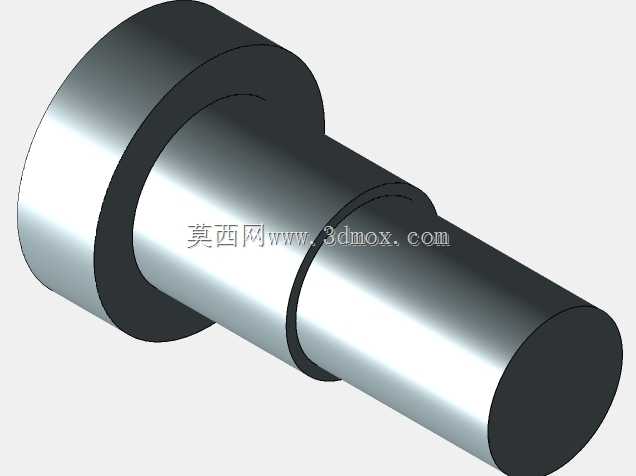

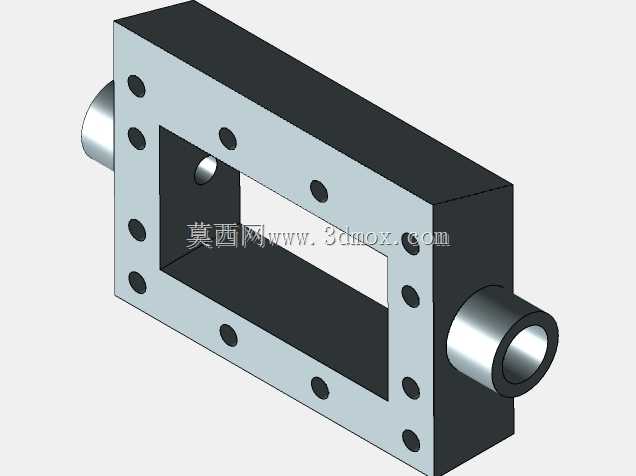

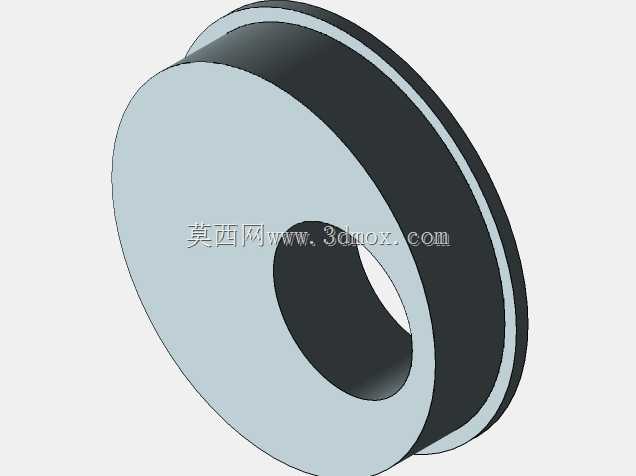

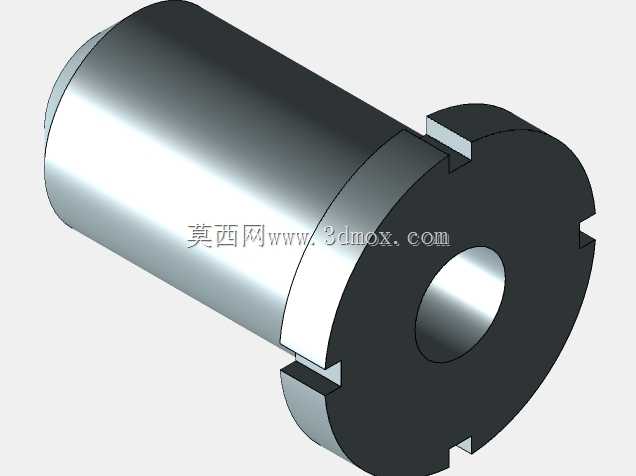

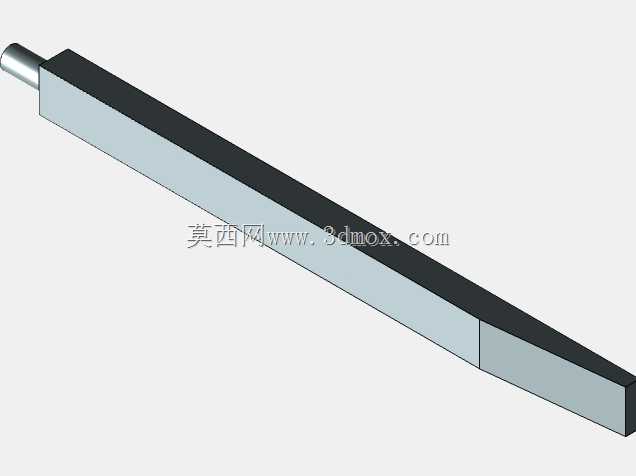

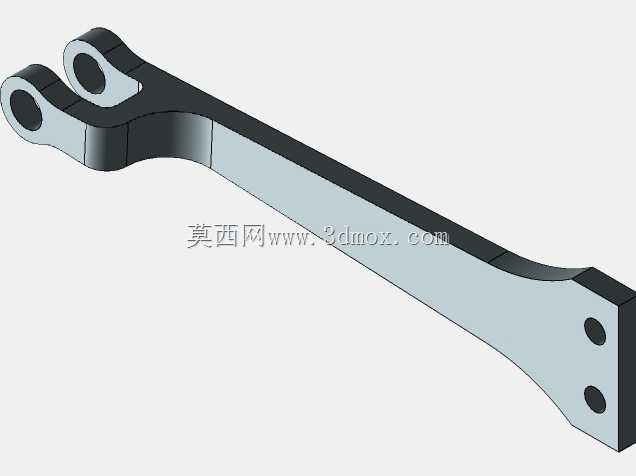

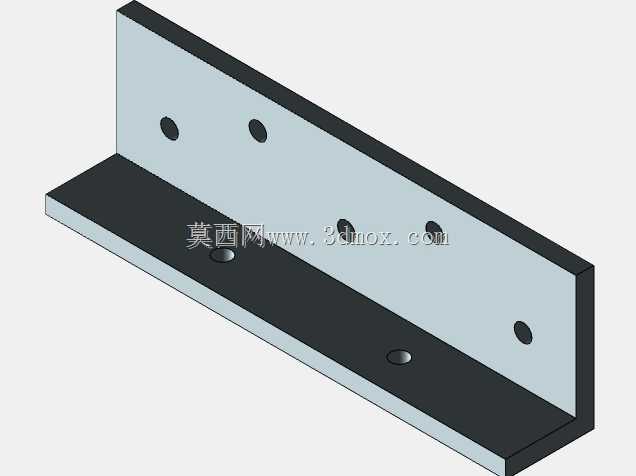

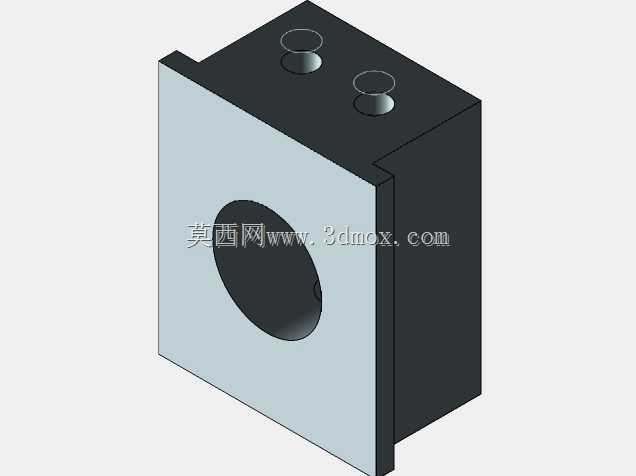

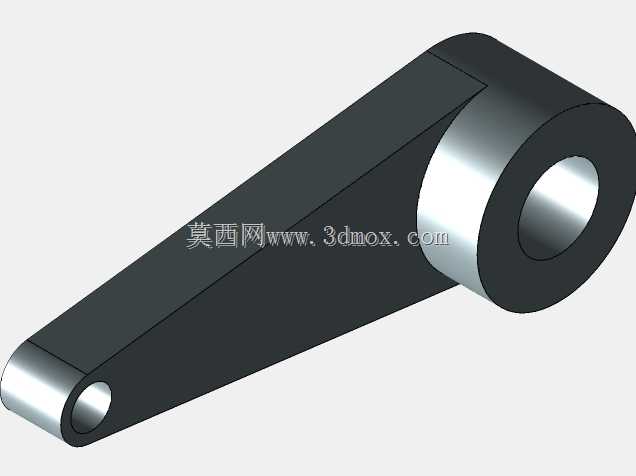

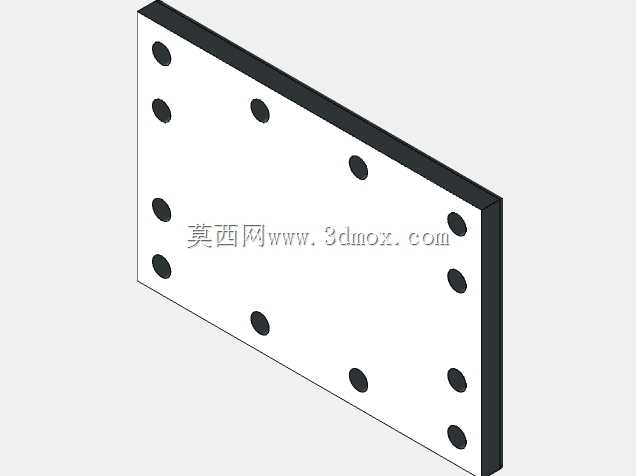

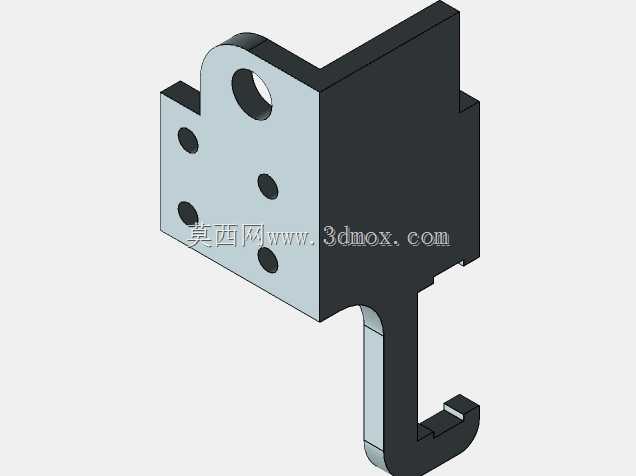

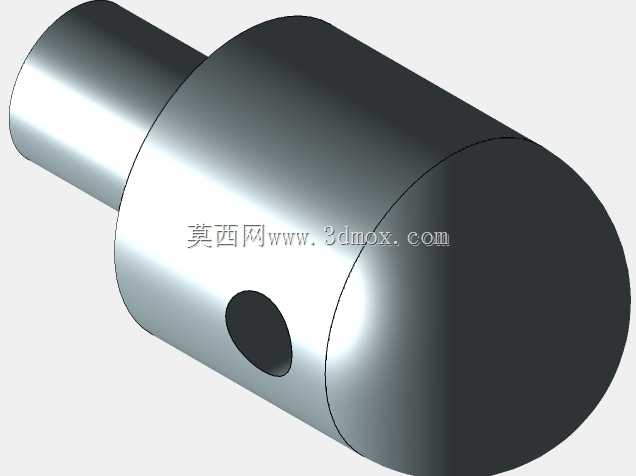

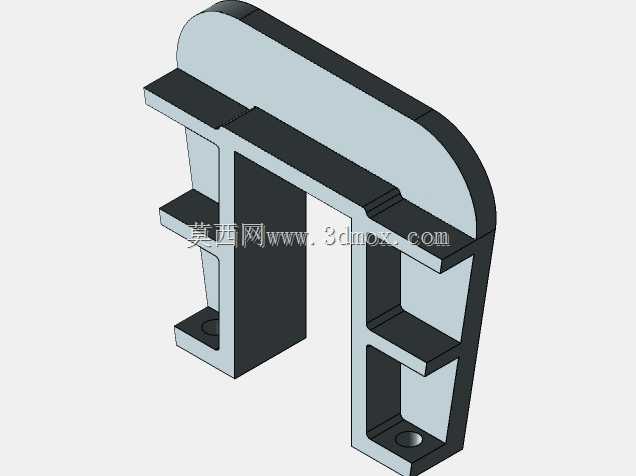

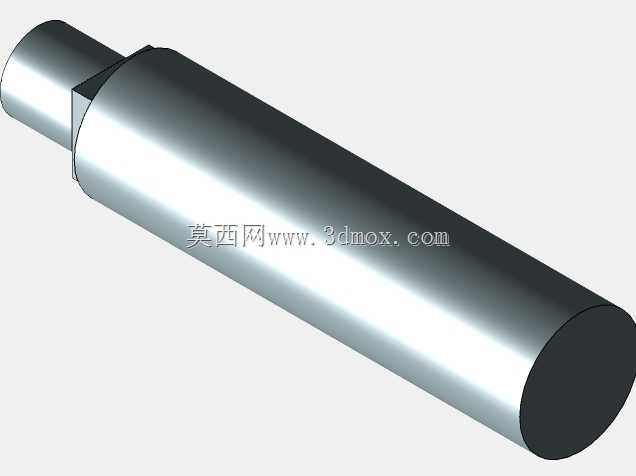

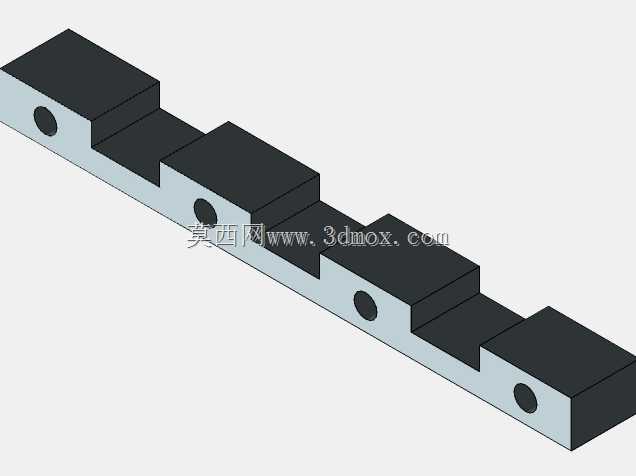

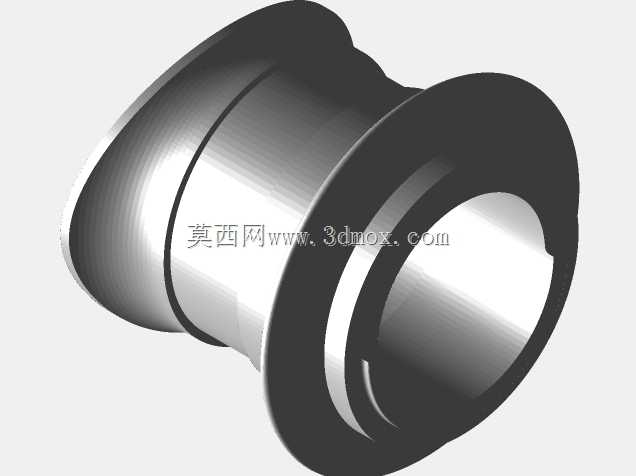

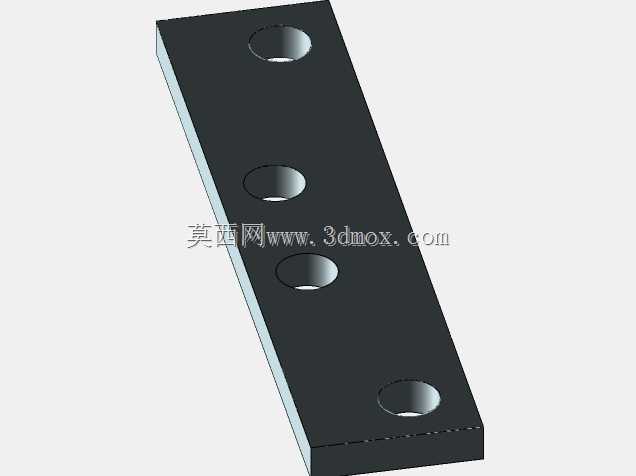

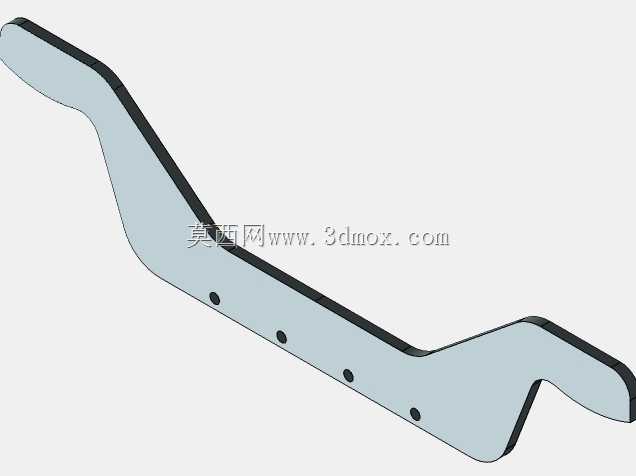

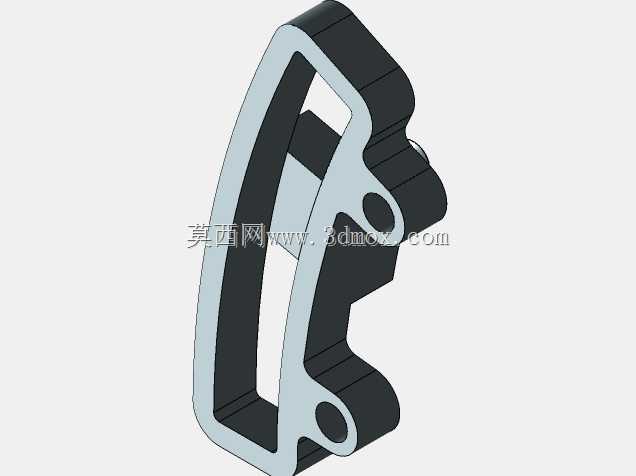

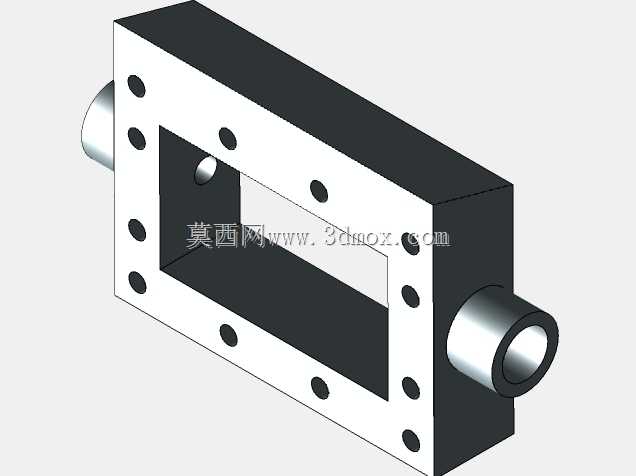

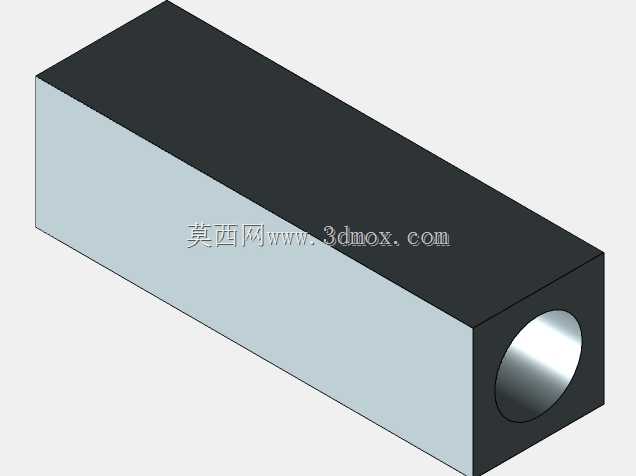

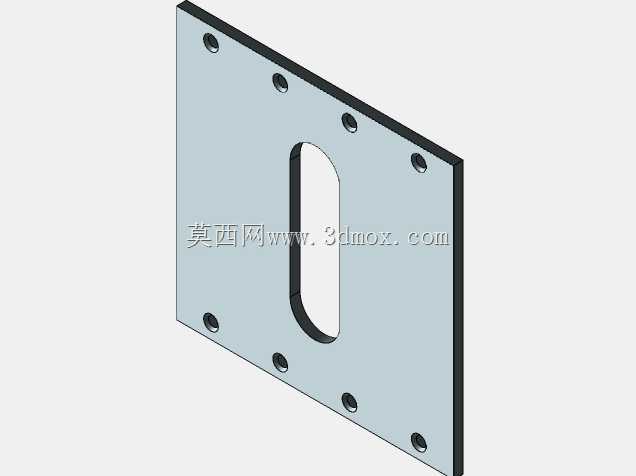

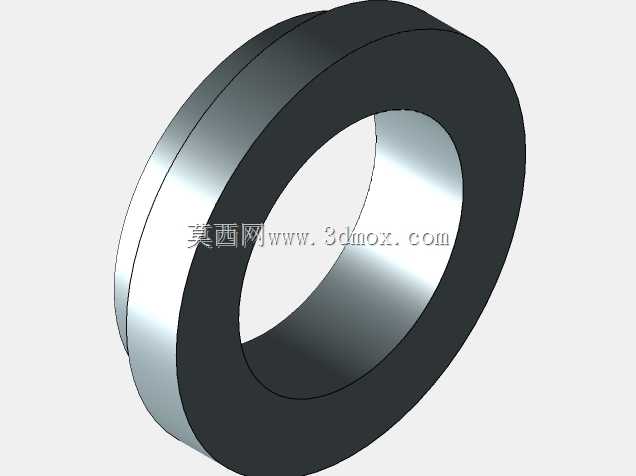

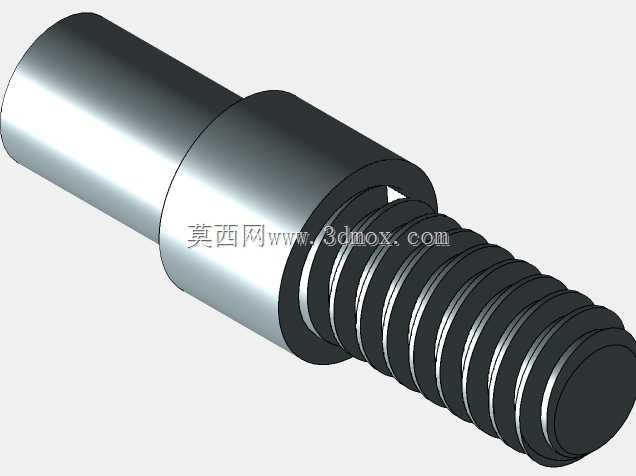

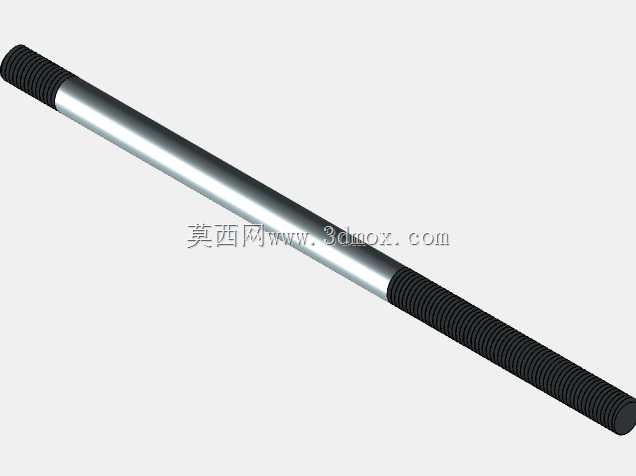

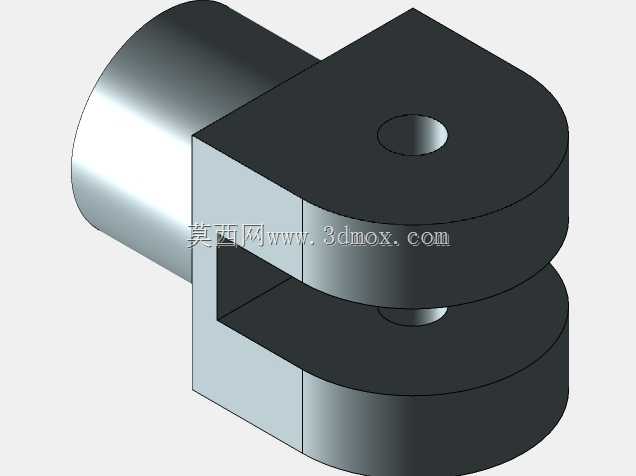

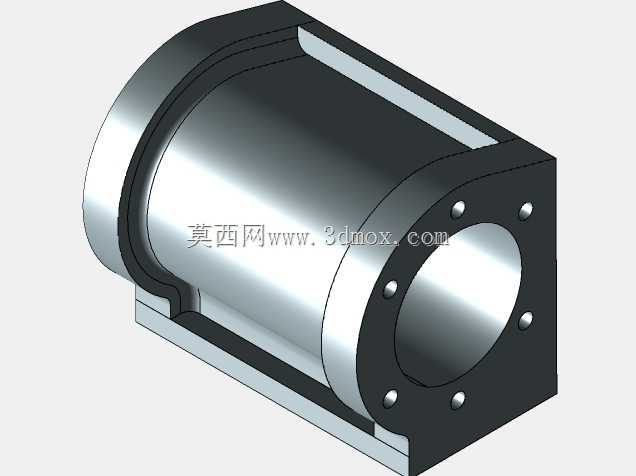

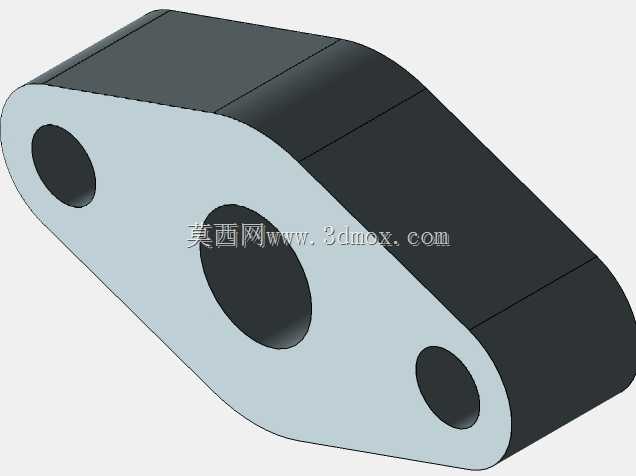

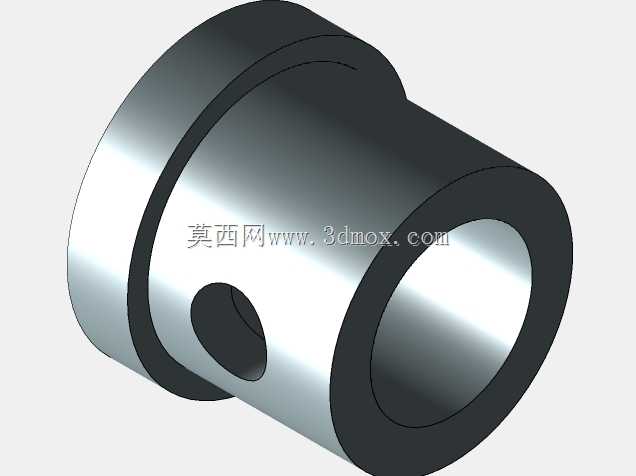

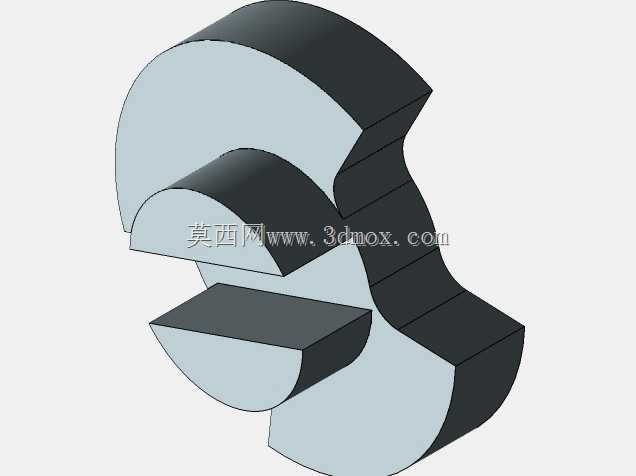

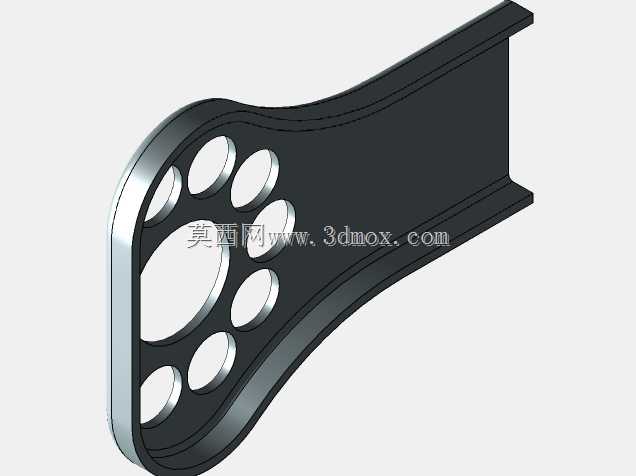

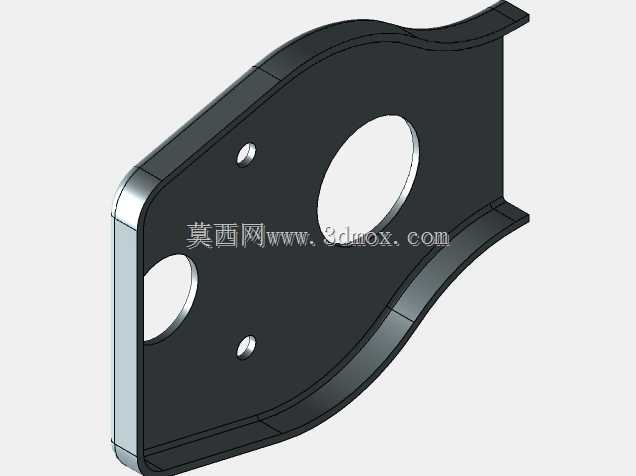

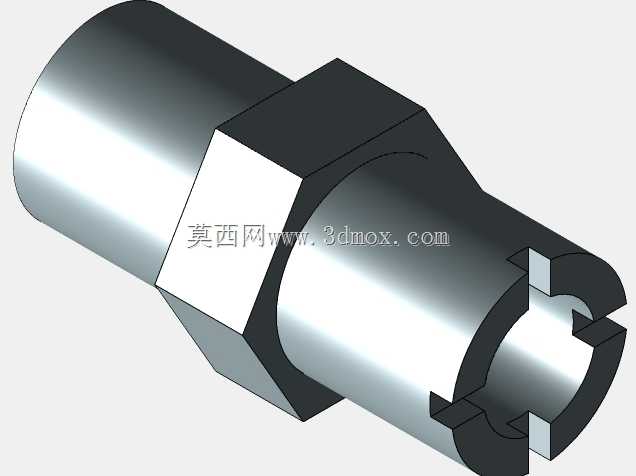

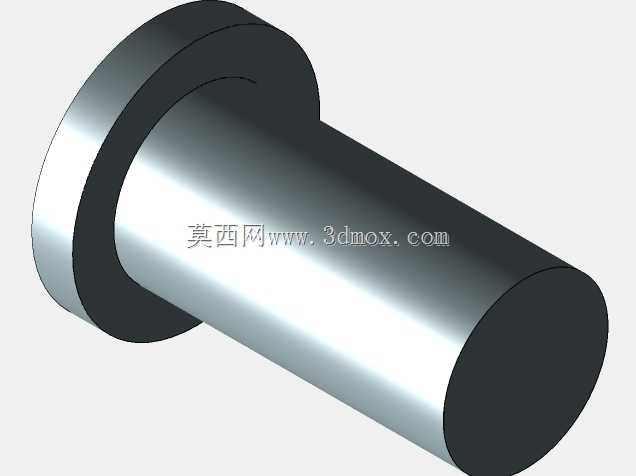

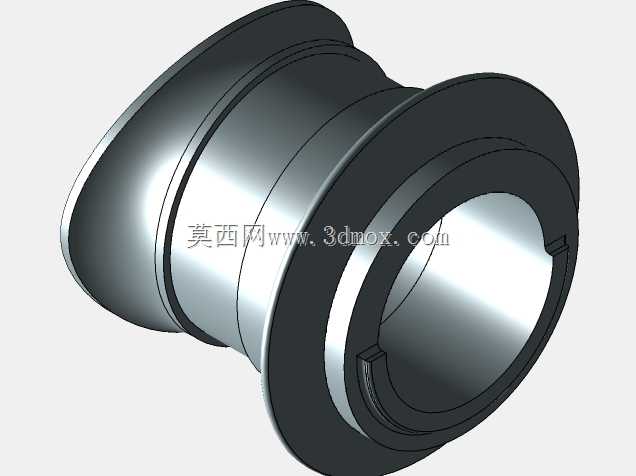

　　轮对与车架的连接是走行部设计的核心，动轮通过轴座、弹簧悬挂构件与车架相连，轴系横向贯穿车架两侧的安装位，轮距严格对应窄轨轨道的内侧间距，装配时需校核左右轮缘内侧距离，保证整车通过弯道时轮缘与轨侧留有合理侧向间隙；动轮之间预留连杆传动的安装空间，可将汽缸输出的往复动力传递至各动轮，把蒸汽做功的直线运动转化为轮对旋转扭矩，驱动机车沿轨道行驶。前端导向轮通过小型转向支架与车架前端连接，过弯时可随轨道曲率小幅偏转，引导整车顺利通过小半径曲线，降低脱轨风险。车架侧部还预留了汽缸、阀动机构、制动构件的安装点位，各部件的装配层级从下到上依次为轮对轴系、悬挂支撑、车架主梁、锅炉底座、锅炉筒体与顶部附件，拆装逻辑符合实车检修顺序，可先完成底部走行部的轮轴压装与座体固定，再将锅炉总成吊装至车架上方的支撑位，最后对接管路与操作构件。

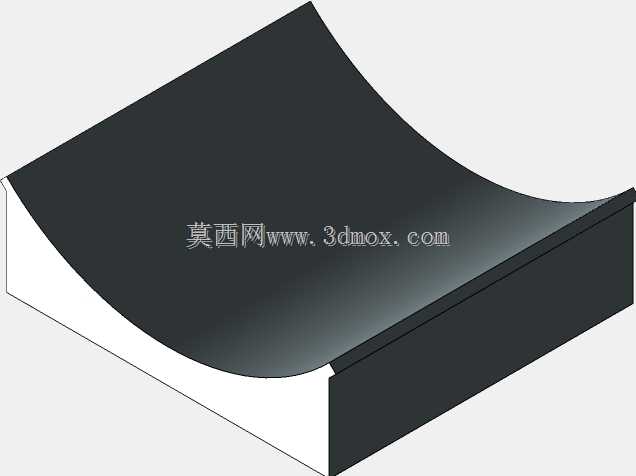

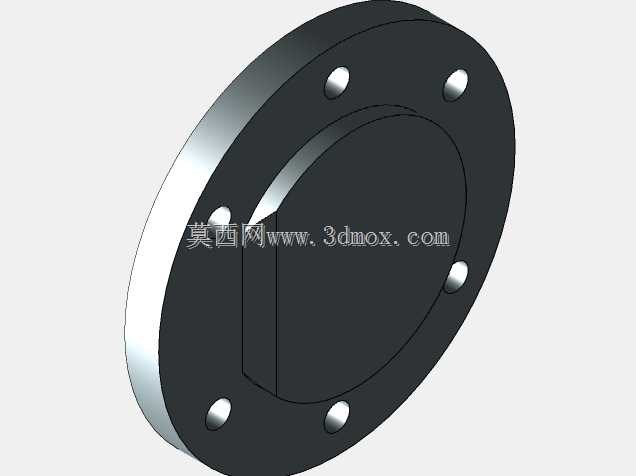

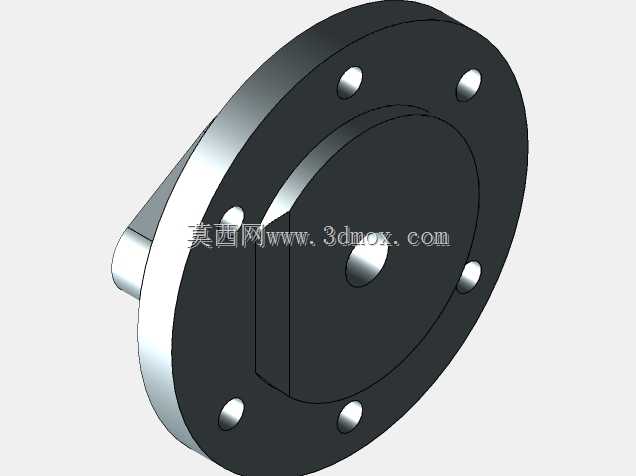

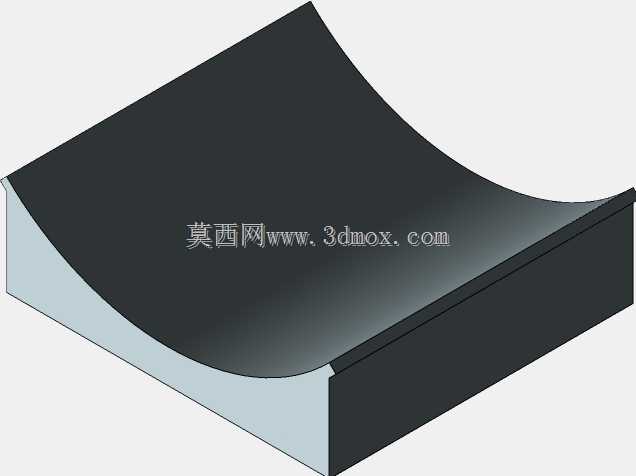

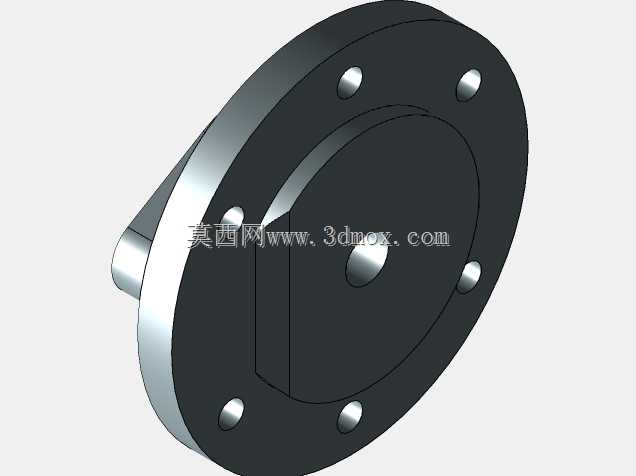

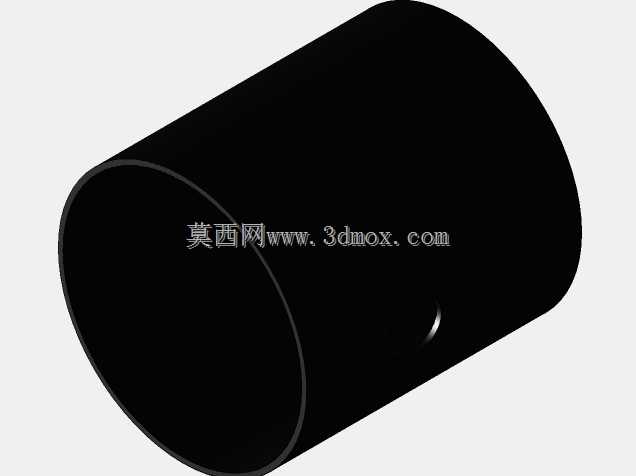

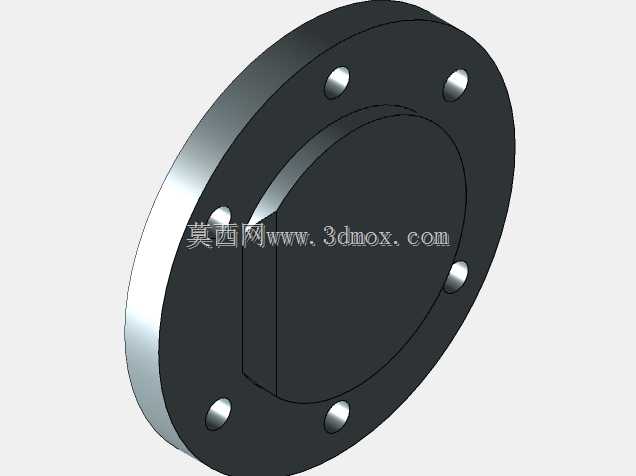

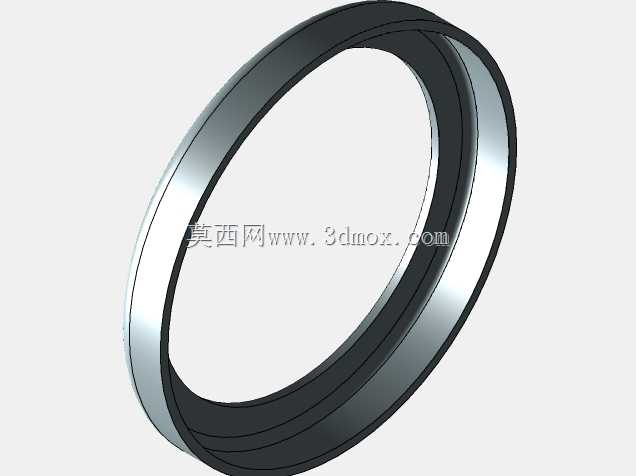

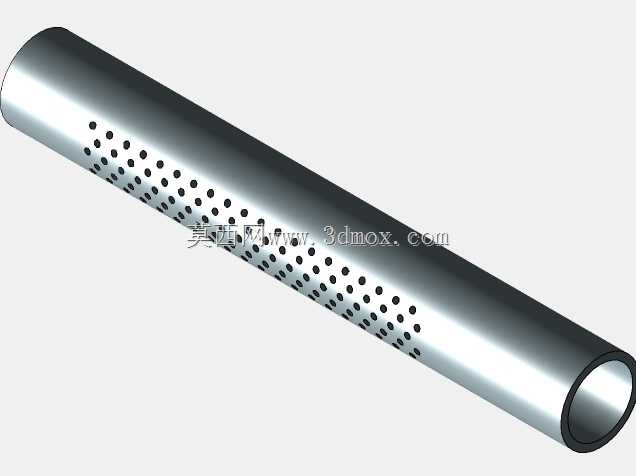

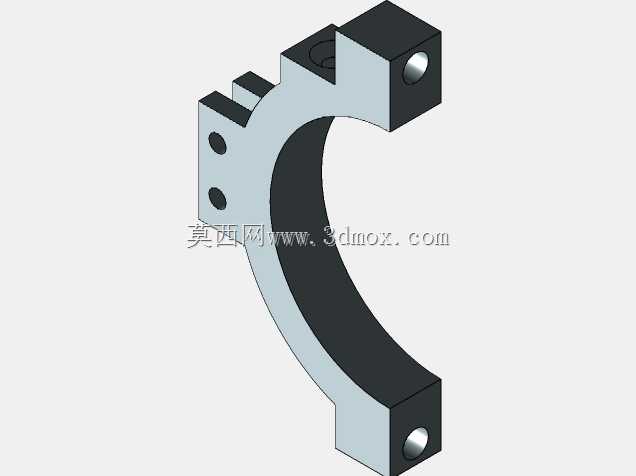

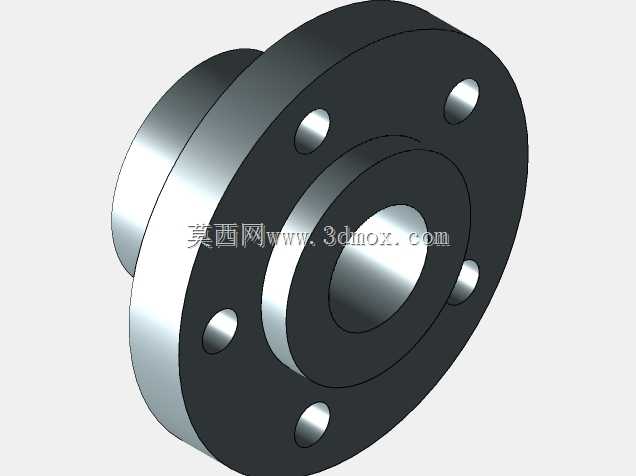

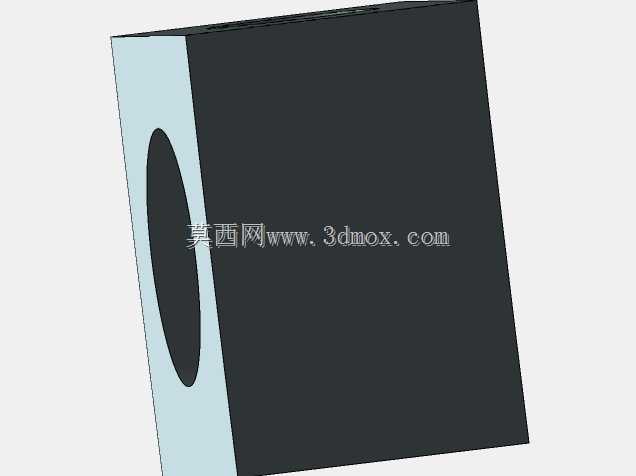

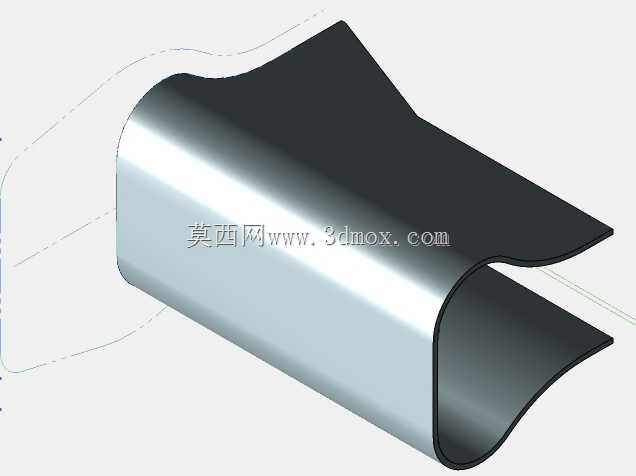

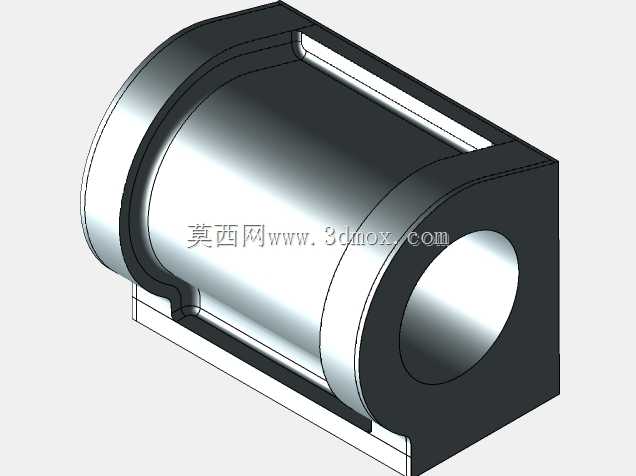

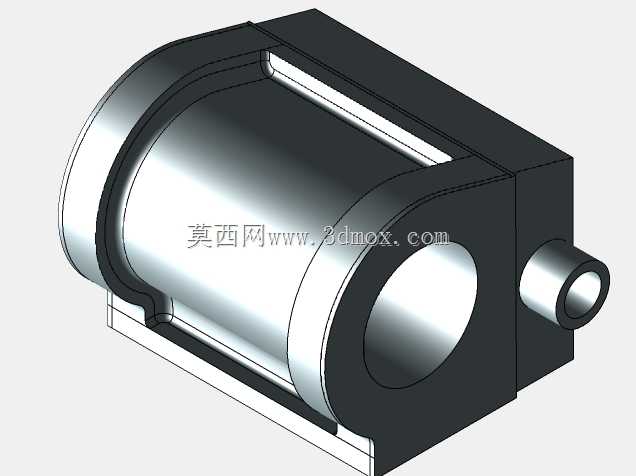

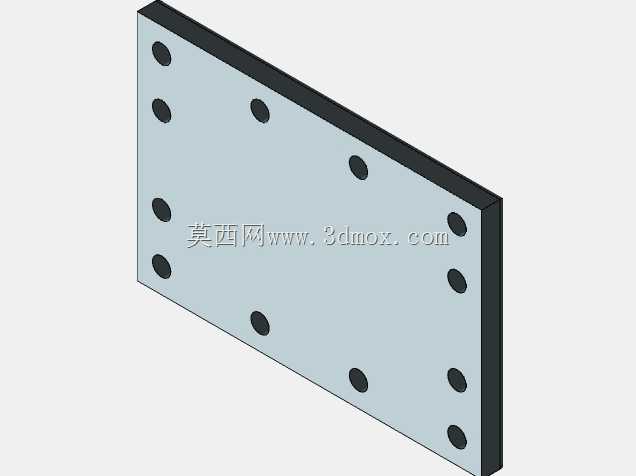

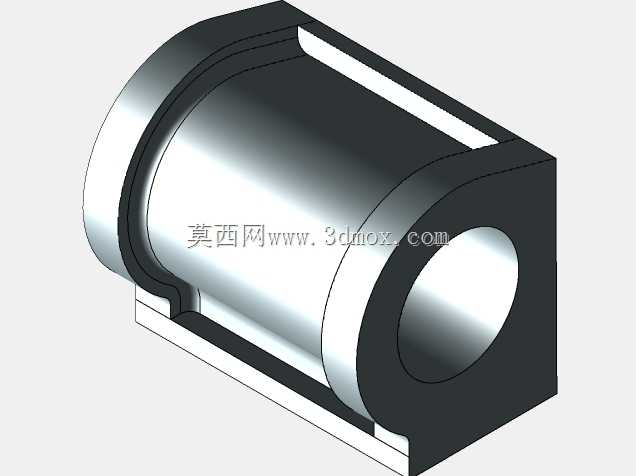

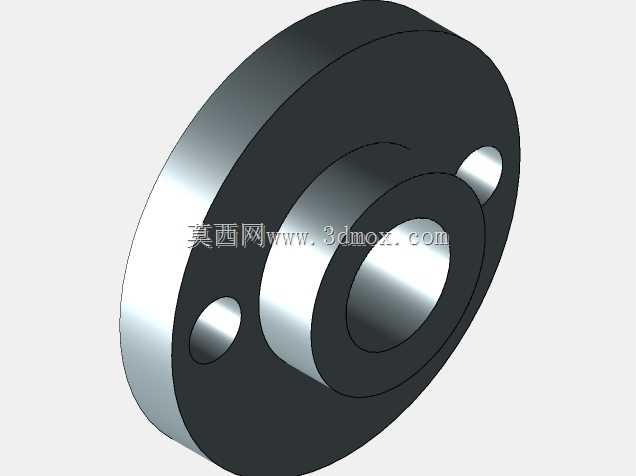

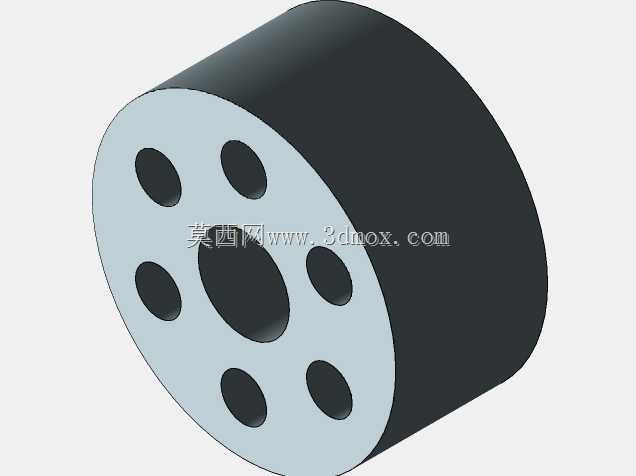

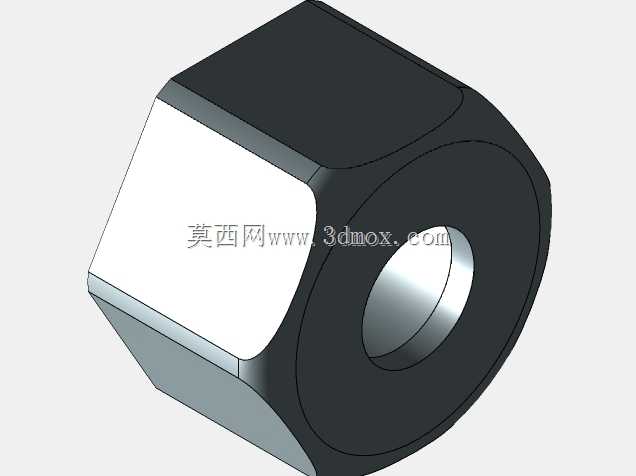

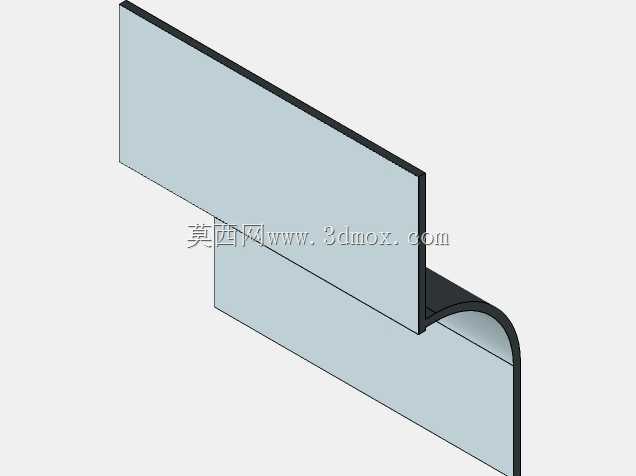

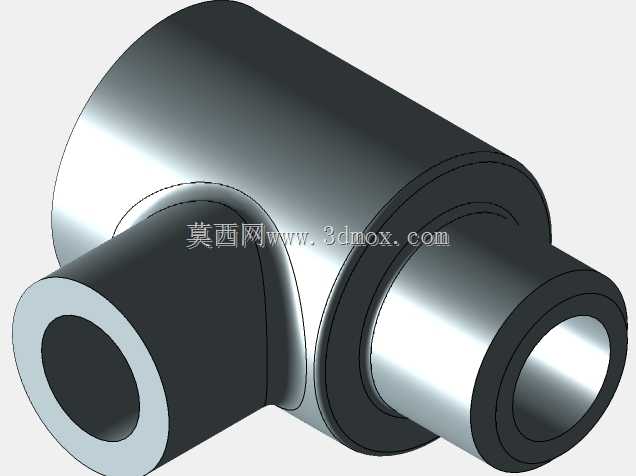

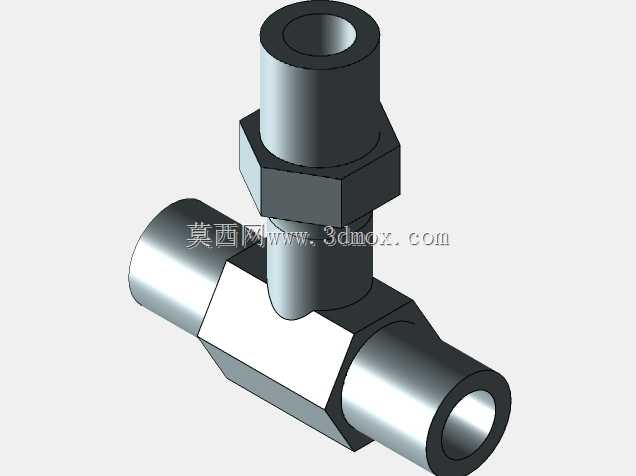

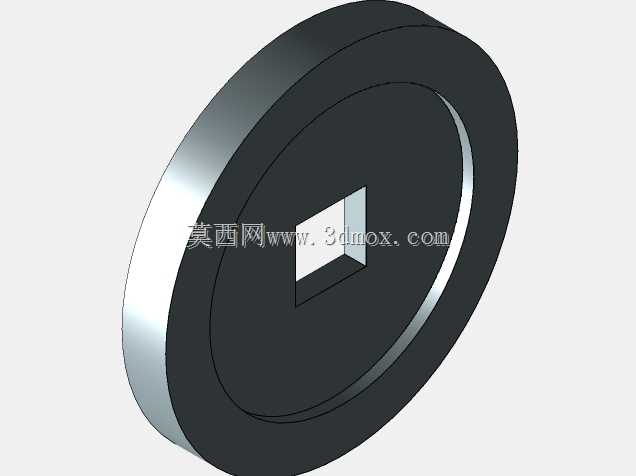

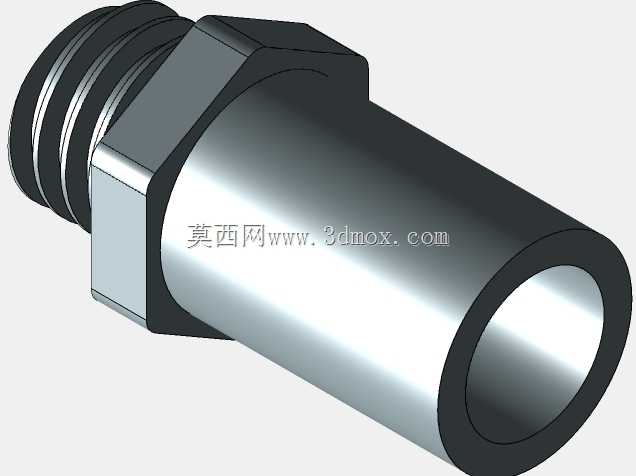

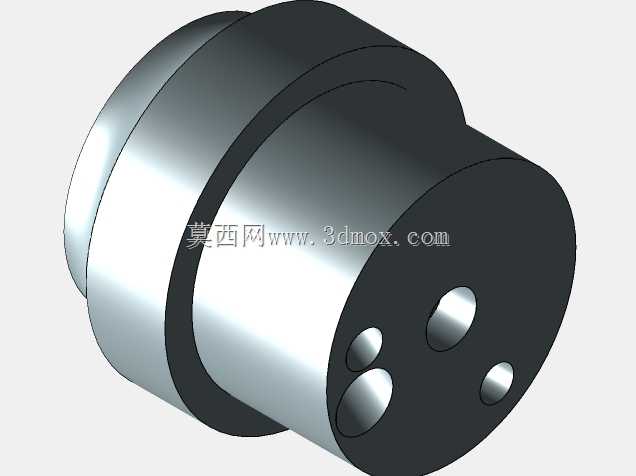

　　锅炉部分采用卧式圆筒布局，烟箱前端的圆形端盖通过周向紧固件与筒体连接，端盖中心保留检修手孔结构，可打开后清理烟管内部积灰；烟囱从锅炉顶部烟箱区域向上伸出，接口处做圆弧过渡，减少烟气排出时的流道阻力。锅炉筒体下部与车架接触的位置设置支撑垫块，分散锅炉盛满水后的重载重量，避免筒体局部应力集中；筒体与车架之间留有隔热层安装间隙，可铺设耐火隔热材料，减少锅炉热量向车架传递，同时降低周边操作构件的表面温度。整车外形边界以车架长度为纵向基准，锅炉直径决定上部最大宽度与高度，轮对下方踏面为安装支撑基准，吊装转运时可托住车架主梁位置，避免直接挤压锅炉薄壁筒体或轮对轴端。

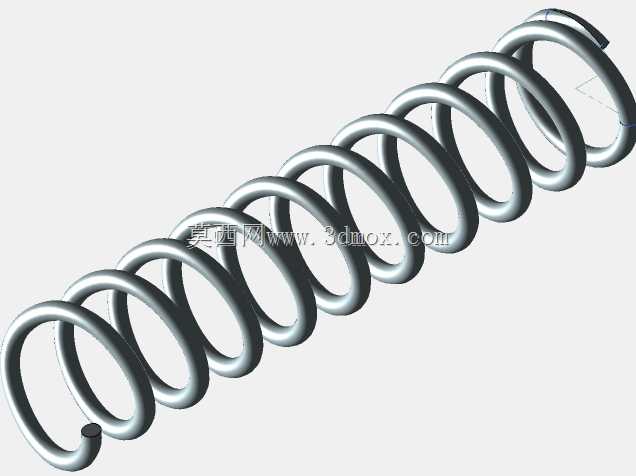

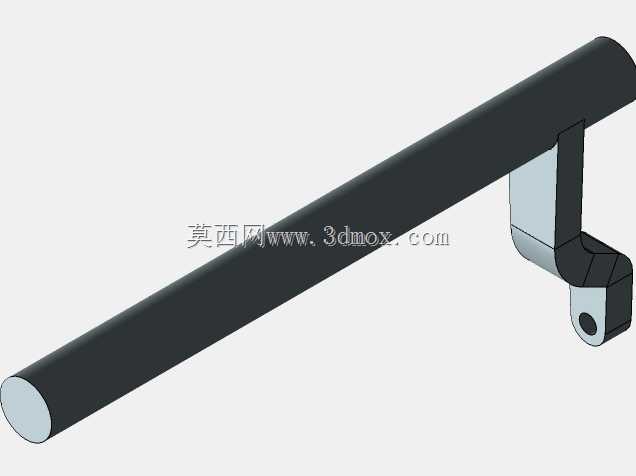

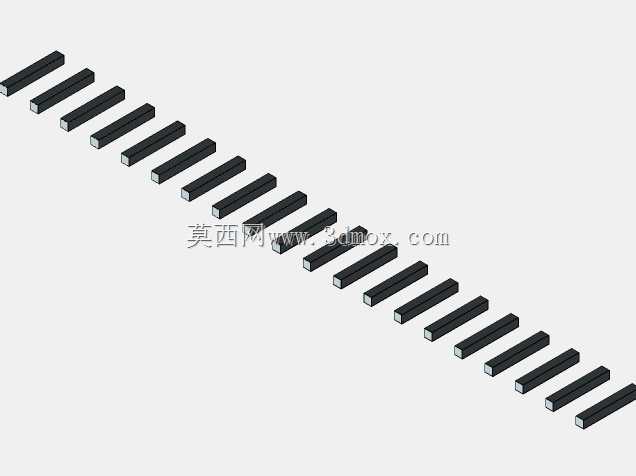

　　在轨道试运行场景中，该结构需先校核轴重分布，保证锅炉加水加煤后前后轮轴载荷在轨道允许范围内，悬挂弹簧的压缩量需根据各轴实际载荷选配，避免个别轮对出现减载悬空；小半径弯道通过时，导向轮的偏转角度、动轮与轨侧的间隙需提前模拟验证，直线行驶时轮对踏面的锥度可自动引导整车对中轨道中心。制动构件的安装点位预留于车架侧部与轮对上方，可装配闸瓦贴靠轮踏面，通过机械连杆驱动闸瓦抱紧车轮实现停车制动，闸瓦与轮面的间隙需均匀控制，避免制动时局部偏磨。这套结构既还原了蒸汽机车经典的机械布局，也兼顾了小型窄轨车辆的装配工艺与运行边界，可为迷你蒸汽机车制作、轨道交通教学教具开发、老式机车复原展示提供完整的结构参考，建模时各构件的配合面、安装孔位、运动间隙均按实际装配逻辑搭建，可直接用于结构干涉检查、装配流程模拟与关键部件的工程出图。
