CR10与Ender3热端快速连接安装支架

　　在桌面级FDM3D打印机的改装与日常运维场景中，热端作为熔融耗材完成挤出成型的核心执行部件，其安装固定的可靠性、拆装维护的便捷性，直接影响打印作业的连续稳定性与后期调校效率。不少用户在将原厂热端更换为Red Lizard、V6等同规格高性能热端时，常面临原厂支架适配性不足的问题：要么安装孔位不匹配需要额外打孔攻丝破坏原有结构，要么热端固定后同心度偏差导致挤出不畅，要么散热风道与新热端的位置干涉，无法形成合理的散热气流路径，进而引发喉管散热不足、耗材提前熔融堵头的故障。这款针对CR10、Ender3系列机型设计的热端快速连接支架，正是围绕这类改装场景的实际痛点完成结构设计，适配低成本铝支架的安装基准，

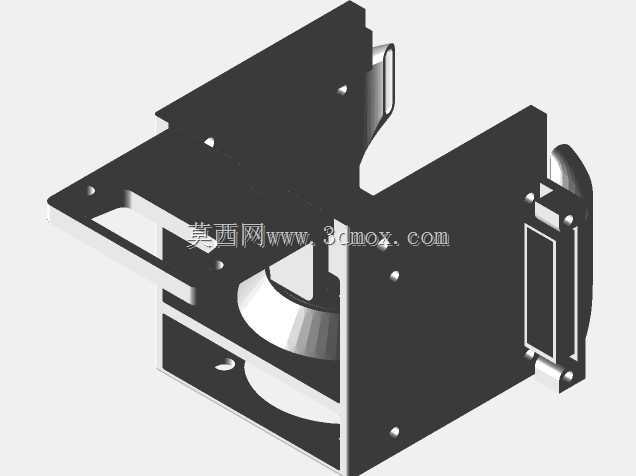

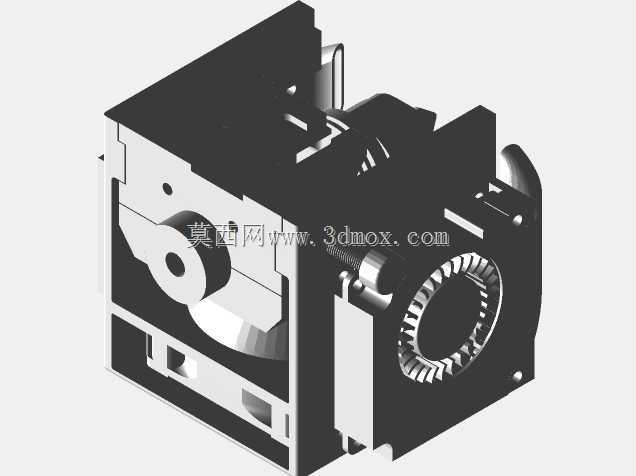

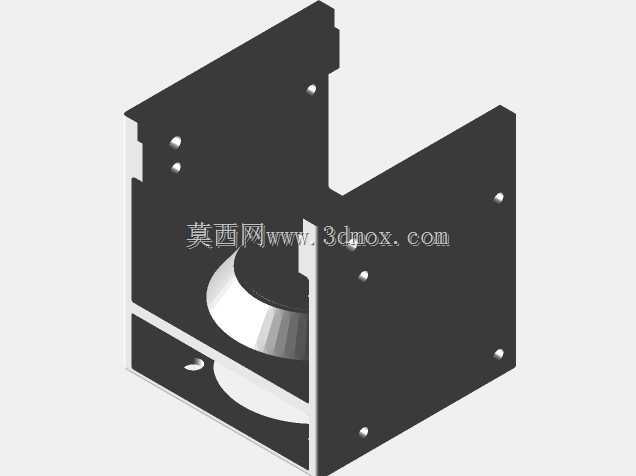

　　无需对打印机原有X轴滑台的安装结构做破坏性改动，即可完成高性能热端的快速换装。从结构形态来看，支架采用双侧立板加底部承托的L型组合构型，左侧立板预留与X轴滑台安装位匹配的固定孔位，孔位公差控制在0.1mm以内，保证安装后支架与滑台的贴合度，避免打印过程中因支架晃动引发的层纹偏移问题；右侧立板作为热端的主要固定承载面，按照V6、Red Lizard类热端的标准安装孔距预留4个M3螺丝固定孔，孔位周边做局部加厚处理，避免长期受挤出机震动影响出现螺丝孔滑牙、支架变形的问题。底部承托结构一方面对热端的下部形成辅助限位，保证热端喷嘴与打印平台的垂直度，另一方面预留了风管安装位，可适配D15规格的散热支架与左右侧风管，

　　让散热气流能够精准覆盖喉管散热段，避免热量向上传导导致的耗材提前软化。在安装边界设计上，支架充分考虑了CR10、Ender3系列机型的X轴运动行程限制，整体外轮廓尺寸控制在原有原厂支架的占用空间范围内，不会因为换装支架导致X轴左右运动时与机架、端盖发生碰撞，也不会干涉自动调平传感器的安装位置，用户在完成支架固定后，仅需重新校准Z轴零点与热端PID参数，即可快速恢复打印作业。不同于市面上部分3D打印材质的热端支架，这款适配铝支架安装基准的结构设计，依托金属材质的高强度与低热膨胀特性，即使在热端长期工作、腔体温度持续升高的工况下，也不会出现支架受热变形、热端位置偏移的问题，能够长期保持安装精度。快速连接的结构设计思路，

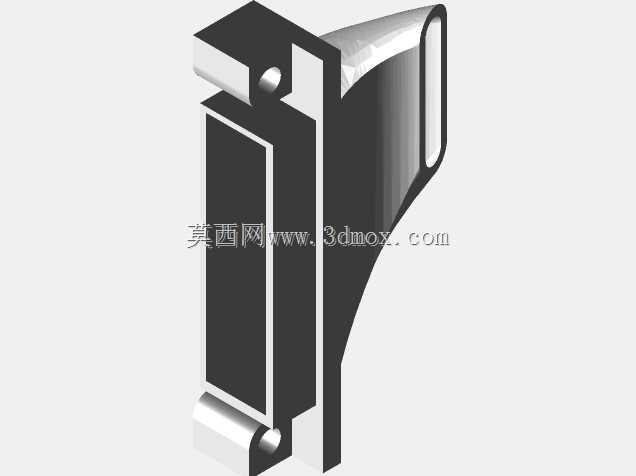

　　核心在于减少改装过程中的非标加工环节，所有安装孔位均按照通用五金件的标准规格设计，用户仅需准备常规的M3内六角螺丝、螺母即可完成装配，无需额外定制连接件，大幅降低了热端改装的技术门槛与时间成本。在实际使用场景中，这款支架不仅适用于个人用户的桌面级打印机改装，也可用于小型3D打印服务工坊的批量设备运维，当热端出现堵头、磨损需要更换时，无需反复调整安装位置，仅需松开固定螺丝即可完成热端的快速拆装，减少设备停机维护的时间。支架的双侧立板之间预留了足够的走线空间，热端的加热线、热敏电阻线可以从立板间隙规整引出，避免线缆与运动部件发生摩擦缠绕，降低线路破损引发的设备故障风险。左右风管的适配设计，让用户可以根据自己的散热需求选择单侧或双侧风道配置，在打印PLA这类对散热要求较高的耗材时，双侧风道可以形成均匀的冷却气流覆盖打印件表层，提升打印件的表面质量与成型精度；在打印ABS这类需要保温环境的耗材时，也可快速拆除单侧风管调整散热风量，适配不同耗材的打印工艺要求。
