FDM3D打印机红蜥蜴挤出热端结构

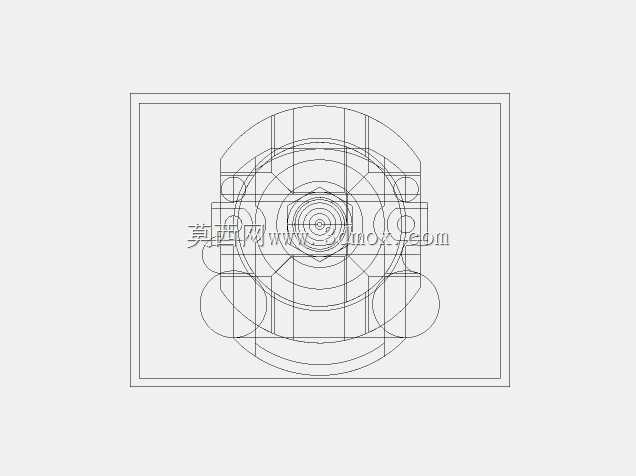

　　该结构为FDM熔融沉积型3D打印机的核心挤出热端组件，是耗材熔融挤出、实现逐层打印成型的关键执行部件，直接决定打印过程的出丝稳定性、成型精度与长时间连续作业可靠性，广泛适配桌面级、入门工业级FDM打印设备，可兼容PLA、ABS、PETG等多种常用热塑性打印耗材。

　　从实际使用场景来看，这类热端需要在持续加热的工况下完成固态耗材的熔融、稳压、精准出丝，同时要兼顾散热效率避免耗材提前软化堵头，还要保证与挤出机送料机构、打印运动模组的安装适配性。设计过程中优先采用基元特征搭建主体结构，仅喷嘴部分沿用成熟的0.4mm通用规格结构，其余散热段、加热块安装位、喉管配合位均采用规则几何特征构建，既降低了建模复杂度，也能保证加工阶段的工艺可行性，常规CNC铣削、金属3D打印工艺均可完成主体结构加工。

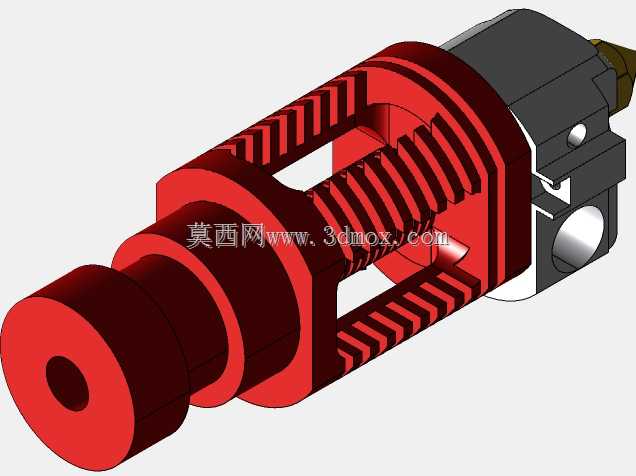

　　功能特性层面，主体红色段为一体化散热结构，表面开设的多道环形与轴向交错散热槽，大幅提升了与空气的接触面积，配合散热风扇可快速带走喉管传导的热量，确保喉管上半段温度始终低于耗材玻璃化转变温度，避免耗材在送料通道内提前软化膨胀造成堵料故障。中部镂空的观察窗口可直接观测耗材送进状态，日常维护时无需完全拆解热端即可判断是否存在耗材卡滞、送料打滑等问题，大幅降低运维排查难度。右侧的加热块集成了加热棒、温度传感器安装孔，可精准控制喷嘴区域温度，温度波动可控制在±1℃范围内，保证耗材熔融状态均匀，避免出现出丝粗细不均、拉丝、断丝等打印缺陷。末端的快插接头结构可直接对接PTFE送料管，与远端挤出机构实现快速装配，无需额外定制转接件。

　　安装边界与尺寸适配方面，该热端主体最大外径为22mm，整体轴向长度为58mm，安装固定位采用标准20mm间距的M3螺纹孔，可直接适配市面上绝大多数Ender系列、CR系列等通用桌面级3D打印机的X轴滑车安装位，替换原有热端时无需修改运动模组结构，仅需重新接线、调平即可完成升级。喷嘴突出加热块端面3mm，可保证打印过程中加热块不会与打印件发生刮蹭，同时预留了足够的风扇导流空间，可适配常规的4010轴流风扇散热组件。喉管与散热段、加热块的配合面均采用台阶定位设计，装配同轴度可控制在0.05mm以内，避免出现送料阻力过大、漏料等问题。

　　从结构设计逻辑来看，该热端没有采用复杂的异形曲面结构，所有特征均为拉伸、旋转、切除等基础建模命令生成，建模过程中可快速修改散热槽数量、安装孔位、喉管长度等参数，适配不同功率的加热棒、不同长度的喉管选型，拓展性较强。散热槽的排布经过热传导路径优化，靠近加热块一侧的散热槽密度更高，远离加热块一侧的槽间距逐步加大，既保证散热效率，也避免了结构强度过度削弱，长期高温工作下不会出现散热段变形、安装位偏移等问题。送料通道全程保持光滑内壁，无台阶、无突变截面，耗材送进过程中阻力均匀，配合0.4mm口径喷嘴可实现0.1-0.3mm层厚的稳定打印，出丝流量可满足最高150mm/s的打印速度需求。
