可3D打印迷你四旋翼无人机结构设计

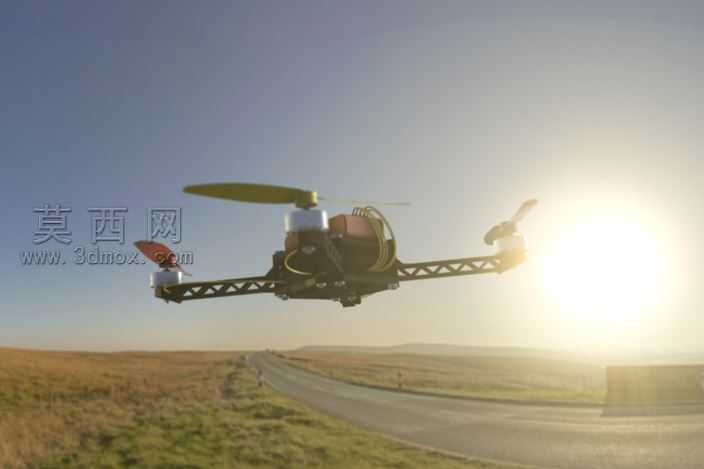

本作品为可3D打印的迷你四旋翼无人机三维设计，建模阶段围绕小型化、易打印、轻量化的核心需求展开，整体采用对称式X型机架布局，将结构复杂度控制在桌面级FDM3D打印机可直接成型的范围内，无需额外支撑结构即可完成主体机架的打印制作。建模过程中对机架的机臂部分做了镂空桁架式结构设计，在保证结构强度足以支撑飞行过程中电机产生的振动与扭矩的前提下，尽可能削减非承重区域的材料厚度，降低整机自重，提升飞行续航表现。机臂末端预留了标准化的电机安装位，安装孔位匹配通用微型无刷电机的固定尺寸，同时设计了走线槽位，可将电机供电线路内嵌至机架内部，避免飞行过程中线路外露干扰旋翼转动，也让整机外观更加整洁利落。机身主体部分设置了集成式的飞控、电池安装舱，舱体结构做了卡扣式快拆设计，无需额外螺丝即可完成飞控板与锂电池的固定与拆卸，方便日常调试与电池更换。旋翼部分采用标准化的两叶螺旋桨结构建模，桨叶的翼型做了适配微型电机拉力的弧度优化，渲染阶段针对不同部件赋予了对应材质：机架部分采用哑光碳纤维质感的复合材质，还原轻量化航模机架的真实质感，电机部分赋予金属磨砂材质，突出电机外壳的金属质感与散热结构细节，螺旋桨部分采用半透明的高强度工程塑料材质，模拟真实螺旋桨高速转动时的半通透视觉效果，电池与飞控部分则赋予哑光PCB与哑光锂电池包膜材质，让整体渲染效果贴近真实组装完成的成品状态。设计过程中充分考虑3D打印的成型特性，所有结构转角处均做了圆角过渡处理，避免打印过程中出现应力集中导致的部件开裂，同时所有装配位均预留了0.2mm的打印公差，保证打印完成后各部件可以顺利组装，无需二次打磨修整。整体结构在满足迷你无人机飞行功能的前提下，最大化降低了打印与组装门槛，适合航模爱好者自行打印制作。
