碳纤维六旋翼无人机机架结构设计

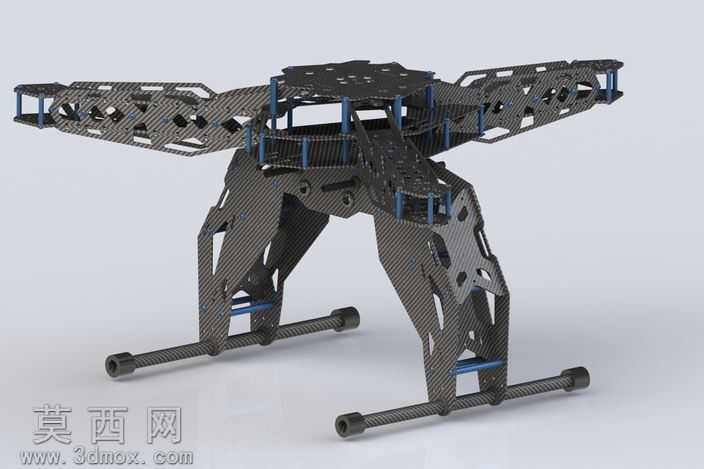

本作品为六旋翼无人机的碳纤维机架三维设计，整体采用一体化镂空构型思路完成建模，在三维建模过程中优先兼顾结构强度与整机轻量化需求，所有机臂、主体承力板、起落架支撑结构均做了拓扑优化式的镂空开孔设计，在不损失结构刚性的前提下尽可能削减非必要的实体材料区域，有效降低机架整体自重，提升无人机的有效载荷上限与续航表现。建模阶段对各部件的装配衔接做了精准的参数化匹配，机臂与中心主体承力板之间采用蓝色柱状隔离柱作为连接支撑件，既保证了上下层板之间的装配间距，预留出飞控、电调、电池等核心电子元件的安装空间，也能通过均匀分布的支撑点分散飞行过程中的振动载荷，避免结构共振影响飞行稳定性。起落架部分采用双横杆式的滑橇构型，支撑腿与机臂主体采用一体化碳纤维板材切割成型的结构设计，底部横杆做了圆头收边处理，既能够在降落时提供稳定的支撑缓冲，避免机身搭载的摄像设备直接触地受损，也能减少飞行过程中的风阻影响。材质渲染阶段精准还原了碳纤维复合材料的编织纹理质感，对连接用的金属隔离柱、起落架横杆的材质做了区分处理，通过光影渲染清晰展现各结构件的衔接关系与镂空细节，直观呈现机架的整体装配效果。整个机架的结构设计充分考虑了六旋翼飞行器的动力布局需求，六个机臂呈对称分布，每个机臂末端预留了动力电机的安装位，中心区域的多层板结构预留了足够的走线空间与设备安装点位，能够适配主流的飞控系统、电池与航拍挂载设备，兼顾了结构实用性与外观的科技感设计，镂空的构型不仅实现了减重目标，也让整机外观更具机械设计的精致感，滑橇式起落架的支撑角度经过反复调整，能够保证在不同平整度的地面降落时都具备足够的支撑稳定性，避免侧翻风险。
