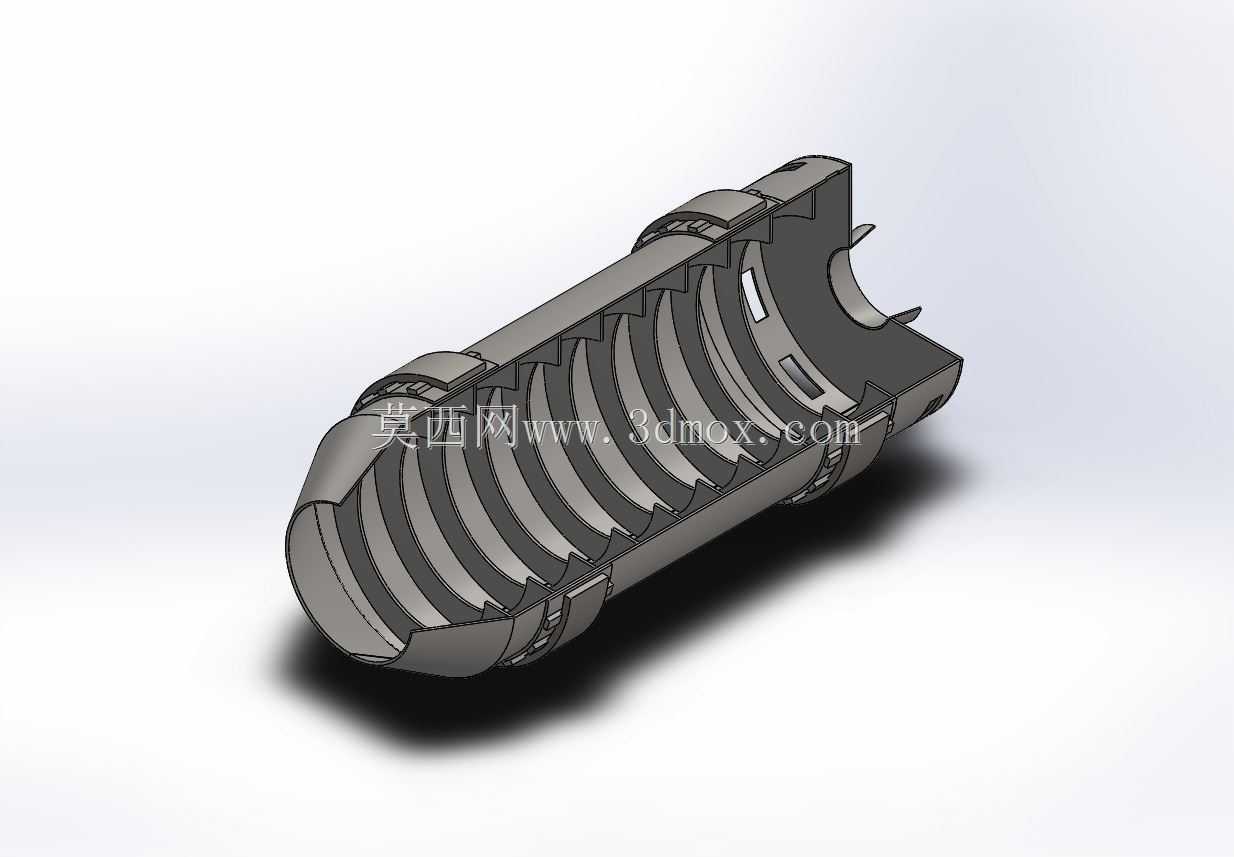

五立方每小时处理量回转式滚筒干燥机结构

　　这款回转式滚筒干燥结构，核心面向散状颗粒物料的连续烘干作业场景，常见于粮油加工、农副产品初加工、小型化工颗粒料预处理工段，适配每小时5立方米的物料处理通量，刚好匹配中小型生产线的连续进料需求，不会出现产能冗余造成的能耗浪费，也不会因处理能力不足拖慢整条产线的节拍。从结构设计逻辑来看，整体采用卧式悬臂回转筒体布局，筒体内部沿轴向排布的螺旋导料板是核心功能部件，导料板的螺旋升角经过反复校核，既可以保证筒体以低转速回转时，物料能够沿着筒体轴向从进料端向出料端匀速移动，又能在物料移动过程中不断将颗粒物料扬撒起来，让物料与筒体内流通的热介质充分接触，避免颗粒物料堆积造成的烘干不均、局部过烘或者含水率不达标的问题。

　　筒体两端的支撑结构采用了分体式抱箍连接设计，这种设计一方面降低了筒体加工时的同轴度要求，减少了长筒体加工的工艺难度，另一方面也方便后期运维时拆开筒体，清理内部残留的物料，更换磨损的导料板部件，不需要将整段筒体从支撑座上吊出，大幅降低了现场维护的工作量。筒体侧壁开设的若干条形观察与排气孔，并非随意排布，孔位的位置刚好对应导料板扬料的回落区间，既可以及时排出烘干过程中物料蒸发出的水汽，避免筒体内湿空气滞留影响烘干效率，又不会让扬撒过程中的颗粒物料从孔位漏出，孔边做了翻边钝化处理，避免装配或者运维时划伤操作人员。进料端采用扩口式导料结构，能够很好地匹配上游皮带输送机或者螺旋喂料器的出料口，不需要额外加装过渡接料斗，

　　减少了进料段的物料撒漏问题，出料端的缺口式出料结构，可以让烘干完成的物料依靠自重直接落入下游的输送设备，不需要额外加装出料刮板，减少了物料在出料端的卡滞风险。从安装边界来看，整体筒体的长径比控制在4:1左右，安装时只需要保证两端支撑座的同轴度误差在每米0.1毫米以内，筒体按照3%的倾斜角度布置，就可以保证物料在筒体内的停留时间控制在12到15分钟区间，适配大多数颗粒物料的烘干时长要求，不需要额外调整筒体转速。筒体的驱动端预留了标准的链轮安装位，可以匹配0.75千瓦的减速电机直接驱动，不需要额外设计减速传动机构，降低了整台设备的设计与装配成本。在建模过程中，所有的钣金折弯件都预留了合理的折弯系数，焊接连接部位都设计了定位止口，

　　避免现场焊接时出现变形错位，筒体上的所有连接孔位都采用了标准化的孔径设计，能够直接采购标准紧固件进行装配，不需要定制特殊规格的五金件。内部导料板与筒壁的连接采用段焊设计，既保证了连接强度，又减少了满焊带来的筒体变形问题，导料板的边缘做了倒角处理，避免物料流动时被锐角卡滞。这款结构没有冗余的复杂部件，所有功能设计都围绕颗粒物料连续烘干的实际需求展开，既可以作为独立的小型烘干单元使用，也可以集成到成套的物料处理生产线中，适配不同工况下的安装需求，对于处理量不大、场地空间有限的中小型生产场景尤为适用，整体结构的加工工艺性良好，常规的机加工与钣金加工车间就可以完成全部零部件的制作，不需要特殊的加工设备。
