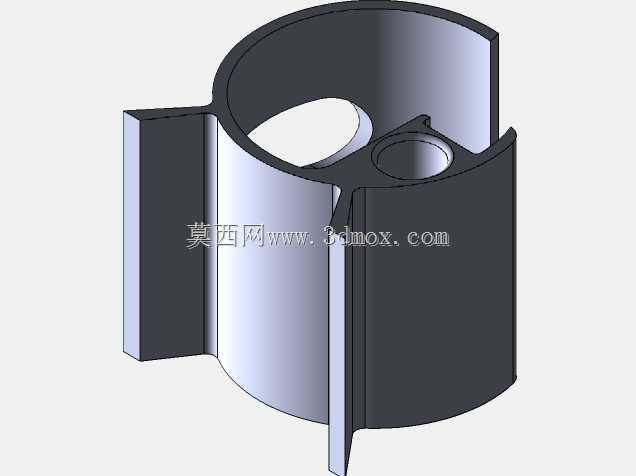

CA6140车床专用带侧翼安装座异形套结构

　　在普通卧式车床的进给传动与刀架辅助定位环节，这类带侧翼安装结构的异形套零件，承担着轴系部件径向定位、周向防转以及侧向安装基准的复合作用，区别于标准光滑衬套，其非对称的结构设计完全适配CA6140车床床身与溜板箱之间的狭窄安装空间，不需要额外加装转接块就能完成部件固定，能有效减少装配环节的累计误差。从实际应用场景来看，这类零件通常安装在车床溜板箱的光杆传动支撑位附近，侧翼的平板结构直接贴合床身导轨旁的安装基面，通过两个贯穿螺栓完成锁紧，套体本身的内孔用于穿过传动轴，侧壁预留的小孔是润滑油路的通油孔，工作时可以将溜板箱油池内的润滑油引导到轴与套的配合面之间，避免长时间高速往复移动下出现干磨拉伤的问题。做这个结构的三维建模时，

　　首先要敲定的是内孔与安装侧翼的位置度公差，因为车床工作时传动轴的转速不高但承受的径向切削力波动很大，如果侧翼安装面与内孔轴线的平行度超差，锁紧后会导致内孔憋劲，传动轴转动阻力骤增，严重时甚至会出现光杆卡滞、进给走刀失灵的问题。建模过程中先以套体内孔轴线为基准，先拉伸出主体的筒状结构，筒壁的厚度不是均匀设计的，靠近侧翼的一侧筒壁做了加厚处理，因为这一侧是螺栓锁紧力的主要承载区，加厚处理可以避免螺栓拧紧时筒壁出现微变形，保证内孔的圆度始终符合装配要求。侧翼的平板结构与筒身的衔接位置做了大圆角过渡，这个细节不是为了外观好看，而是为了降低应力集中——车床工作时的切削振动会持续传递到这个衔接位置，如果是直角衔接，

　　长时间受交变载荷作用很容易在拐角处萌生疲劳裂纹，圆角过渡可以把应力分散到更大的区域，提升零件的使用寿命。套体侧壁开出的异形缺口，是为了避让相邻的传动齿轮凸台，CA6140车床溜板箱内部的部件排布非常紧凑，各个零件之间的安装间隙往往只有几毫米，如果做成完整的筒状结构，装配时会和旁边的齿轮凸起发生干涉，这个缺口的轮廓是按照相邻齿轮的运动包络线裁剪出来的，既保证了套体本身的结构强度，又留出了足够的运动间隙，不会出现运动干涉。尺寸设计上，内孔的直径配合公差选的是H7级，和传动轴的间隙控制在0.02到0.04毫米之间，这个间隙量既可以保证传动轴转动灵活，又不会因为间隙过大导致传动出现窜动，影响进给的精度。

　　侧翼上的两个安装孔中心距严格匹配床身基面上的原有螺纹孔位置，不需要在床身上重新打孔，替换原有磨损衬套时可以直接安装，降低设备维修的改造成本。套体的轴向长度是按照相邻两个支撑位的间距确定的，两端面的平行度公差控制在0.01毫米以内，安装后两端面和相邻部件的端面间隙均匀，不会出现一端顶死一端间隙过大的问题。侧壁的通油孔直径设计为5毫米，孔口做了倒角处理，方便润滑油流入，孔的位置正对内孔表面的油槽，润滑油进入后可以沿着油槽均匀分布到整个配合面，形成稳定的油膜。从实际使用的角度看，这种一体化的异形套结构，比传统的“标准衬套+转接支架”的组合方案零件数量更少，装配环节只需要拧紧两个螺栓就能完成固定，装配效率提升明显，而且一体化结构的整体刚性更好，在承受大切削进给的载荷时，不会出现转接支架松动移位的问题，能长时间保持传动定位的精度。建模时还要注意侧翼安装面的平面度要求，整个安装面的平面度公差要控制在0.015毫米以内，如果平面度超差，螺栓锁紧后套体会发生倾斜，导致内孔轴线和传动轴轴线不同心，加剧轴和套的磨损。筒身的外圆不是完整的圆柱面，除了衔接侧翼的部分，其余位置的外圆和周边的壳体之间留出了1.5毫米的间隙，避免装配时和壳体发生刮蹭，同时也留出了热膨胀的空间，车床连续工作时部件温度升高，金属材料会发生微量膨胀，这个间隙可以避免热胀导致的零件卡滞。
