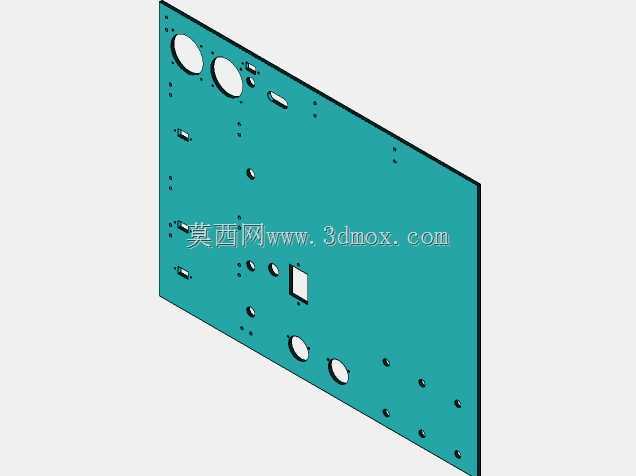

机床用L型拼装式定位工装夹具结构

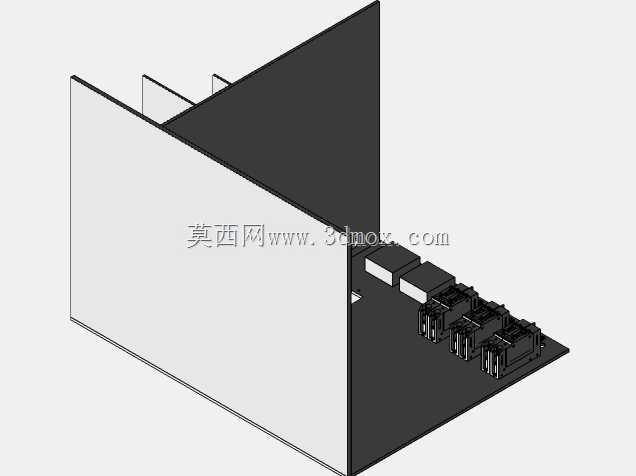

　　这套拼装式定位工装主要适配普通卧式车床的工位辅助装夹需求，在轴类、盘类零件批量加工场景中，可替代传统划线找正工序，大幅缩短单件装夹的辅助时长。整套结构采用L型垂直拼接的基准面设计，水平底板作为安装承载基体，垂直立板作为侧向定位基准，两个基准面的平面度公差控制在0.02mm以内，垂直度公差满足IT7级精度要求，可直接作为工件装夹的粗基准依托。

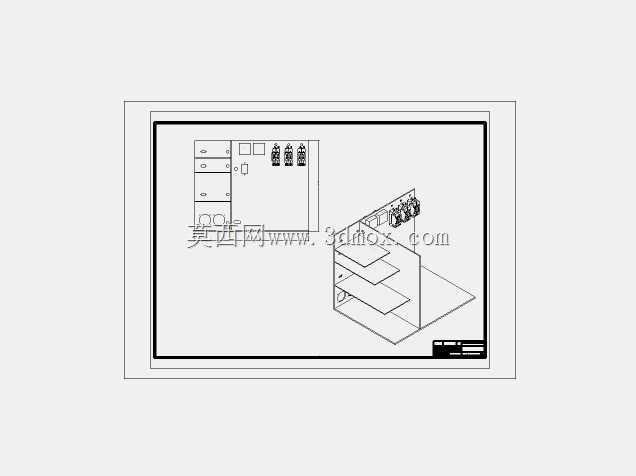

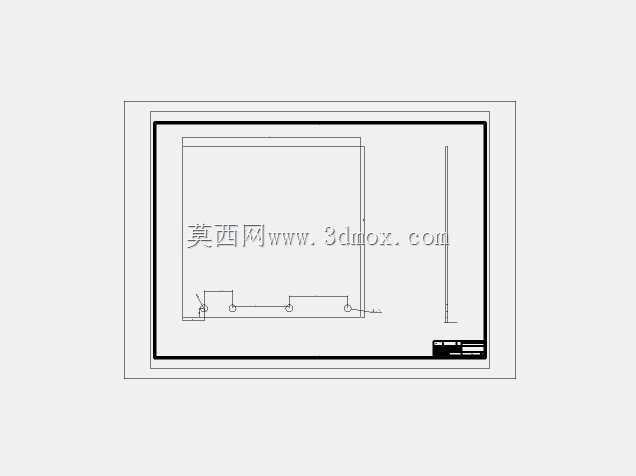

　　从结构设计逻辑来看，整套工装摒弃了整体焊接式工装的不可调缺陷，采用模块化拼接思路，底板上预留了多组等距T型槽安装位，可根据待加工工件的外形尺寸调整立板的固定位置，适配不同规格的零件装夹需求。立板与底板的连接采用嵌入式定位销加锁紧螺栓的组合方式，定位销承担剪切方向的定位载荷，螺栓提供垂直方向的锁紧力，避免大切削力冲击下出现基准面偏移。立板侧面额外设置了三组可伸缩的定位挡块，挡块的伸缩行程为20mm，可针对带台阶、异形轮廓的工件提供多点位支撑，减少工件装夹时的悬空变形量。

　　实际应用场景中，这套工装可直接固定在车床中拖板或者专用工装平台上，水平底板的安装边界尺寸适配CA6140系列车床的工作台T型槽间距，无需额外改造工作台结构即可完成安装。底板厚度设置为25mm，采用45号钢调质处理，可承受最大5kN的垂直装夹压力，立板厚度为20mm，侧向可承受3kN的切削冲击力，满足常规钢件、铸铁件的车削加工装夹强度要求。

　　在细节设计上，所有定位接触面均做了发黑防锈处理，拼接缝隙控制在0.01mm以内，避免切削液、铁屑进入拼接缝隙造成工装拆卸困难。底板边缘设置了45度倒角，避免安装时刮伤工作台面，立板顶部做了圆角过渡，防止操作人员上下工件时被锐边划伤。整套工装的拼装结构无需专用拆卸工具，松开锁紧螺栓即可完成模块拆分，方便日常维护与精度校准，当单个定位面出现磨损时，可单独更换对应模块，无需整体报废替换，有效降低工装的长期使用成本。

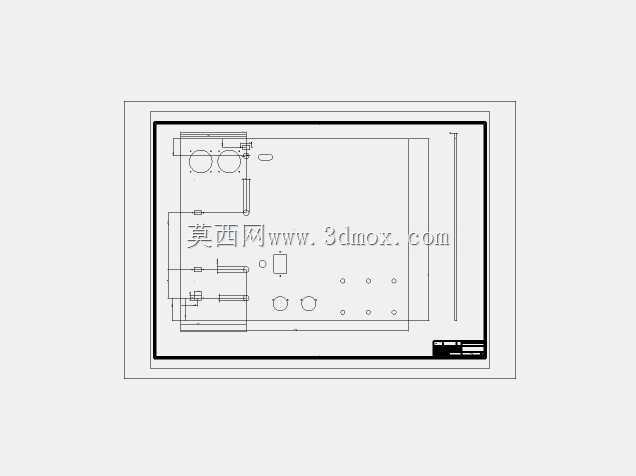

　　针对异形工件的装夹需求，底板上额外预留了通用夹具的安装孔位，可配合平口钳、压板等通用装夹附件使用，拓展工装的适用范围。在批量加工同规格零件时，可提前调整好所有定位挡块的位置并锁紧，后续工件只需贴紧定位基准面即可完成装夹找正，无需重复打表校准，单件装夹时间可缩短60%以上，尤其适合中小批量零件的轮换加工场景。整套结构的受力路径经过优化，切削力可通过立板直接传递到底板，再通过T型螺栓传递到机床工作台，避免应力集中在连接螺栓部位，长期使用下的结构形变量控制在0.01mm以内，可稳定保证工件的装夹定位精度。
