CA6140车床多孔安装矩阵定位板结构

项目分类:机床 发布时间:2024-01-13 ID:723622
  • CA6140车床多孔安装矩阵定位板结构
  • CA6140车床多孔安装矩阵定位板结构

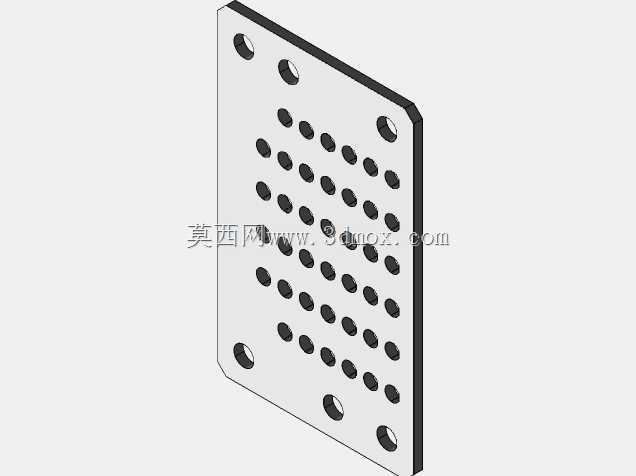

  在普通卧式车床的功能拓展与工装适配改造场景中,这类带规则阵列孔的安装矩阵板是核心的接口承载部件,主要承担CA6140车床溜板、刀架区域附加工装的定位与载荷传递作用,日常生产中常用来安装快换刀座、辅助定位靠山、自动进给附件或者小型检测支架,是车床实现多工序集成加工的关键衔接结构。从结构设计逻辑来看,这块板件采用矩形平板切角的外形方案,四个边角做了斜切处理,既可以避免安装时与周边床身、溜板的突出棱边发生干涉,也能减少板件边角的应力集中,提升长期受载下的结构稳定性。板件边缘均匀分布的6个大直径沉头安装孔,是用来将整个矩阵板固定在车床对应安装基面的,孔位的位置度公差控制在0.02mm以内,

  保证安装后板件平面与车床导轨的平行度满足工装安装的基准要求,沉孔结构可以让紧固螺栓的头部完全没入板件平面以下,不会突出表面干涉上方安装的各类工装。板面核心区域的密集小孔采用规则矩阵排布,孔间距严格按照模块化工装的安装接口尺寸设计,所有阵列小孔的孔径统一,孔口做了0.2mm的倒角处理,既可以去除加工毛刺,也能方便工装定位销的快速导入,这类阵列孔的设计优势在于可以实现工装位置的无级适配调整,操作人员可以根据待加工零件的装夹需求,在矩阵范围内任意选择安装点位固定工装,不需要额外打孔改造板件,大幅提升了工装调整的效率。从安装边界来看,这块板件的厚度根据CA6140车床对应安装位置的空间间隙设计,

  安装后板件表面与周边运动部件的安全间隙保持在3mm以上,不会影响车床溜板的正常往复行程,板件整体平面度加工要求控制在0.03mm以内,保证安装在板上的工装不会因为基面不平出现定位偏差。在实际加工场景中,这类矩阵板可以替代传统的专用工装底座,当需要在车床上完成钻、铰、攻丝等附加工序,或者安装跟刀架、中心架的辅助支撑附件时,不需要重新设计制作专用连接座,直接通过矩阵孔搭配螺栓、定位销就能快速完成附件的固定,大幅缩短生产准备周期。设计过程中需要重点考量板件的刚性,因为车床加工时会产生持续的切削振动,如果板件刚性不足,会导致上方安装的工装出现振颤,直接影响零件加工精度,所以板件的厚度选择、孔位的排布密度都经过受力校核,

  边缘的安装孔尽量靠近板件受力的核心区域,减少板件受载后的弯曲变形,阵列小孔之间的筋条宽度也经过优化,在保证足够安装点位数量的前提下,尽可能保留板件的整体刚性,避免孔距过密导致板件结构强度下降。另外板件的黑色边缘处理是做了表面氧化防锈,适合车间多切削液、多油污的工作环境,长期使用不会出现锈蚀卡滞螺栓的问题,日常维护只需要定期清理孔内的切屑和油污,就能保证安装定位的精度。
