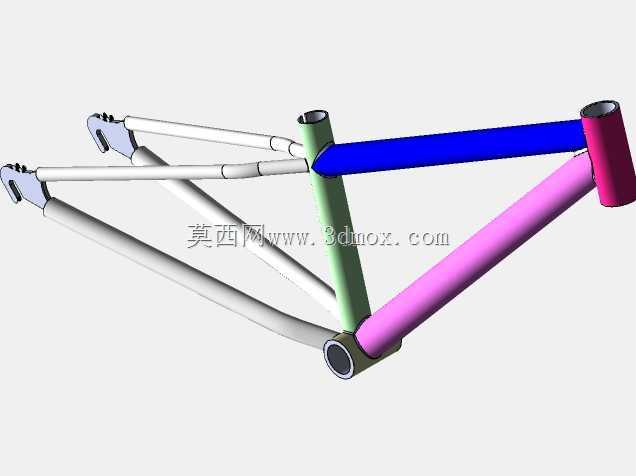

轻量化异型管材自行车车架结构设计

　　这款车架结构针对城市短途通勤、休闲骑行场景的使用需求做了定向优化，区别于传统量产自行车的标准圆管车架构型，在管材选型、连接节点处理上做了适配轻量化需求的调整。日常城市通勤场景下，骑行者频繁启停、挪车搬运的需求占比不低，过重的车架会大幅提升使用负担，这款车架在管材壁厚选择上，针对不同受力段做了差异化设定：头管、五通位置是骑行过程中受力最集中的区域，这两处的管材壁厚做了加厚处理，头管位置预留了标准碗组安装位，兼容市面主流的28.6mm口径前叉上管，安装边界控制在头管上下端面间距120mm，不需要额外打磨衬套就能完成碗组压装；五通位置采用标准BSA螺纹接口规格，适配68mm宽度的中轴组件，牙盘安装位的同轴度公差控制在0.1mm以内，

　　避免骑行过程中出现中轴异响、牙盘偏摆的问题。后三角部分的管材采用了变径异型管设计，上叉、下叉从五通位置向后轴安装位逐步收窄，既能够过滤一部分路面传递的细碎震动，也能在保证后叉开档135mm标准安装尺寸的前提下，降低后三角整体重量，后叉尾钩采用了可替换式的结构设计，一旦出现摔车导致尾钩变形的情况，不需要整体更换车架，只需要替换尾钩零件就能恢复使用，大幅降低后期维护成本。上管、下管、立管的连接节点没有采用传统的补强片焊接方式，而是通过管材端头的仿形切割，让不同管材的拼接面完全贴合后再做满焊处理，焊接位置的焊缝打磨平顺，既减少了应力集中点，也让车架整体外观更简洁流畅。立管的角度设置为73度，这个角度能够让骑行者的重心保持在前后轴中间位置，

　　兼顾巡航骑行的发力效率和短途骑行的舒适度，不会因为立管角度过陡导致骑行姿势过于激进，也不会因为角度过缓导致发力泄力。座管安装位采用标准27.2mm口径，兼容市面绝大多数常规座管配件，安装深度预留了150mm的调节空间，能够适配155cm到185cm身高区间的骑行者调整合适的座高。走线方式采用了内走线预留设计，线管从车架头管附近的开孔穿入，从对应后刹、变速的位置穿出，既能够减少线管外露带来的风阻，也能避免雨天骑行时泥水附着在线管上导致变速、刹车手感变涩的问题。在实际装配验证过程中，这款车架的安装孔位同轴度表现良好，轮组安装后不会出现偏摆蹭碟的问题，碟刹安装座采用标准160mm碟片安装孔位，不需要额外加装转换座就能直接安装主流的线拉、

　　油压碟刹组件。后上叉的位置预留了货架安装孔，能够兼容常规的城市通勤货架，最大承重可以达到25kg，满足日常通勤携带背包、采购物品的载物需求。整体车架的焊接节点都做了应力释放处理，在经过颠簸路面冲击、大力踩踏发力的工况下，不会出现焊缝开裂的问题，管材表面的处理预留了足够的涂层附着空间，不管是做烤漆、阳极氧化还是喷塑处理，都能保证涂层的附着力，不会轻易出现掉漆的情况。不同于专业竞技类自行车车架极致追求轻量化的设计思路，这款车架在重量和结构强度之间做了平衡，整体重量控制在1.8kg左右，既满足日常通勤的轻量化搬运需求，也能承受120kg以内的骑行者体重，不会因为过度减重导致结构强度不足出现安全隐患。在设计过程中，针对城市骑行常见的马路牙子冲击、过减速带的震动工况，对后三角的形变量做了仿真验证，后叉末端的最大形变量控制在2mm以内，既能够提供足够的支撑性，也不会因为刚度过大导致骑行震手。
