八辐条环形轮式循环传动构件

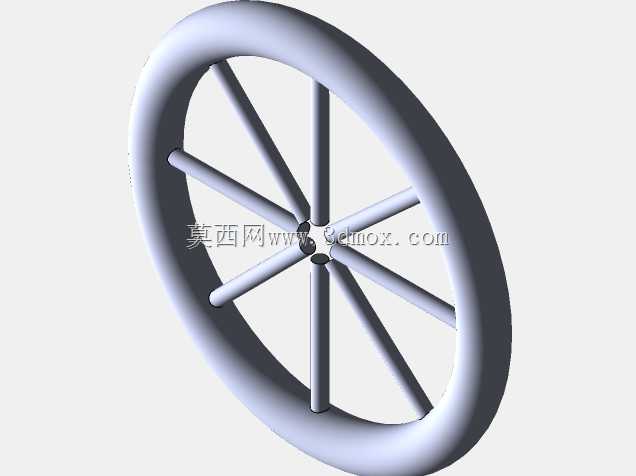

　　该环形辐条式构件主要应用于循环往复传动场景，在轻工输送设备、小型循环作业机构、非标自动化循环工位中可作为从动轮或导向轮使用，承担循环运动轨迹约束、柔性传动件张紧支撑的作用，区别于常规带轮的实心轮缘设计，其环形轮缘的中空辐条结构能在保证轮体整体刚性的前提下，大幅降低自身转动惯量，适配高速往复循环的运动工况，减少启停阶段的惯性冲击。从结构设计逻辑来看，轮体采用八根等径圆柱辐条均匀分布的布局，辐条沿轮体中心径向延伸，两端分别与中心轮毂、外侧环形轮缘做圆滑过渡连接，避免应力集中在连接根部，这种对称式辐条布局能保证轮体转动时的动平衡性能，即使在较高转速下也不会出现偏摆振动，适配连续长时间运转的作业需求。轮缘采用等截面圆环结构，截面为圆形，

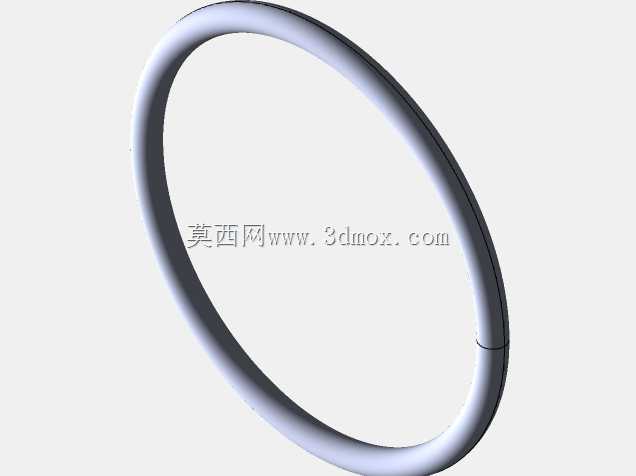

　　与配套的环形传动带、绳类传动件接触时为弧面接触，相比平轮缘的线接触形式，能有效降低接触应力，减少传动件的磨损，延长配套传动部件的使用寿命，同时圆形截面的轮缘在传动件出现小幅偏移时具备自动对中的能力，无需额外加装导向挡边即可维持传动件的运行轨迹，简化整体机构的零件数量。中心轮毂为短圆柱结构，中心预留轴孔安装位，可适配不同直径的传动轴，安装时可通过键连接或顶丝固定的方式与传动轴锁紧，轮毂与辐条的连接位置做了加厚处理，能承受传动轴传递的扭矩，避免辐条根部受扭断裂。从安装边界来看，轮体的轴向厚度较薄，整体占用安装空间小，可适配紧凑布局的设备内部安装位，轮缘的外圆直径决定了循环轨迹的最小转弯半径，设计时可根据设备的循环行程需求调整轮缘直径，

　　辐条的直径可根据负载大小做参数化调整，负载较大时可增大辐条直径提升整体承载能力，轻载场景下可缩小辐条直径进一步降低轮体自重。在实际应用中，这类辐条式环形轮常被用于小型循环输送线的端部换向轮、纺织机械的纱线循环导向轮、健身器材的循环运动导向构件，相比实心轮结构，其开放式的辐条间隙不会积存杂物，在多粉尘的作业环境中也能稳定运转，不会因为杂物卡滞导致轮体停转，日常维护仅需定期清理轮毂位置的积尘即可，无需复杂的润滑保养。设计过程中需重点控制辐条与轮缘、轮毂的同轴度，所有辐条的长度误差需控制在极小范围内，否则会导致轮体转动时出现偏心，引发传动振动，同时轮缘的外圆圆度需满足传动件的运行要求，避免圆度误差导致传动件张紧力周期性波动，

　　影响传动平稳性。这类构件的受力形式以径向支撑力为主，辐条主要承受压应力与弯曲应力，采用对称八辐条布局可将单根辐条承受的载荷分散到相邻辐条上，提升整体承载能力，相比三辐条、五辐条的非偶数布局，偶数辐条的对称结构更易保证动平衡，加工时的装夹定位也更便捷，适合批量加工生产。
