小型立式插装铝制散热件结构设计

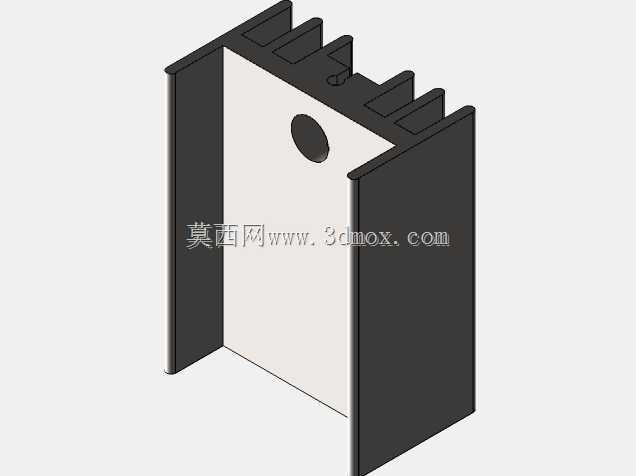

　　在小功率电子设备、工控板卡、低压功率模块的热设计环节里，这类小尺寸立式散热件是应用频次极高的配套结构件，多数场景下它直接配套TO系列封装的功率三极管、单向可控硅、小功率整流桥这类发热元器件使用，核心作用是把器件工作时结面传导出的热量通过自身的导热基座快速分散到鳍片结构上，再借助周边空气的自然对流完成热量散逸，避免器件因结温过高触发参数漂移、热击穿甚至永久性损坏。做这类小尺寸散热件的结构设计时，首先要锚定的是安装边界的约束，这款散热件的外形尺寸控制在长15.5毫米、宽10毫米、高21毫米的区间内，整体采用铝挤成型后裁切的工艺路线，基座部分做了平整化处理，保证和发热器件的接触面有足够的平面度，

　　减少接触热阻——很多新手做这类结构时容易忽略接触面的平面度要求，哪怕鳍片面积做的再大，接触面存在0.1毫米以上的翘曲，实际导热效率都会下降30%以上。鳍片的排布采用单侧延伸的立式结构，没有做双侧对称鳍片，是因为这类小尺寸散热件多数用在板卡边缘的器件位上，单侧鳍片的结构可以避开板卡上相邻的电容、接插件等元器件，不会出现装配干涉，同时鳍片的厚度和间距做了匹配自然对流的优化，鳍片厚度控制在1.2毫米左右，相邻鳍片的留缝宽度在2毫米以上，避免自然对流时空气在鳍片间隙内形成滞流层，反而降低散热效率。基座上预留的圆形安装孔是为了配合螺丝或者塑料卡扣完成和发热器件的固定，孔位的位置做了偏心处理，刚好对应常规TO-220封装器件的固定孔位，

　　安装时不需要额外做孔位适配，直接在器件和散热件接触面涂覆一层薄的导热硅脂，用螺丝锁紧或者卡扣卡紧就能完成装配，不需要复杂的固定结构。从实际应用场景来看，这类散热件的适配场景非常广，小到桌面式开关电源的功率管散热、工控PLC扩展模块的整流器件散热，大到小型变频器驱动板的辅助电源器件散热、车载低压控制模块的功率器件散热，都能看到同结构散热件的身影。设计时还要考虑安装后的空间占用，21毫米的总高度不会超出常规板卡元器件的限高要求，多数小型塑料外壳的内部净空都能覆盖这个高度，不会出现外壳扣合时顶到散热件的问题。另外，这种铝挤结构的散热件本身加工成本极低，量产时只需要开一套铝挤模具，后续按长度裁切、冲孔、做表面阳极氧化处理就能完成成品制造，

　　表面的黑色阳极氧化层除了提升耐氧化能力之外，还能提升表面的热辐射效率，在自然对流的场景下，带黑色氧化层的散热件比裸铝材质的散热效率要高15%左右。做三维建模的时候，要特别注意鳍片和基座衔接位置的圆角处理，铝挤工艺的特性决定了直角位置无法做到完全尖锐，建模时预留0.3毫米左右的工艺圆角，才能和实际量产的零件结构匹配，避免后续出加工图纸时出现工艺无法实现的问题。还有一个容易被忽略的设计细节，就是散热件的两个侧边做了折边加高的结构，这个结构一方面可以提升整个散热件的结构强度，避免小尺寸薄铝件在安装、运输过程中出现弯折变形，另一方面折边形成的半包围结构可以在鳍片区域形成一定的烟囱效应，让受热上升的空气顺着折边的导向快速流出鳍片间隙，带动底部冷空气持续补充到接触面附近，进一步提升自然对流下的散热效率。在做器件选型匹配的时候，这款散热件的热阻参数大概在18℃/W左右，能够满足1-3W耗散功率的器件自然散热需求，如果是强制风冷的场景，还能承载更高的耗散功率，完全覆盖小功率工控、消费电子、低压电气场景下的常规散热需求。建模过程中不需要做过度的工艺简化，要把铝挤件的拔模斜度、冲孔的微小倒角、阳极氧化层的厚度余量都考虑进去，保证导出的模型可以直接用来做装配干涉检查、热仿真模拟，甚至直接对接加工生产环节，不需要二次调整结构。
