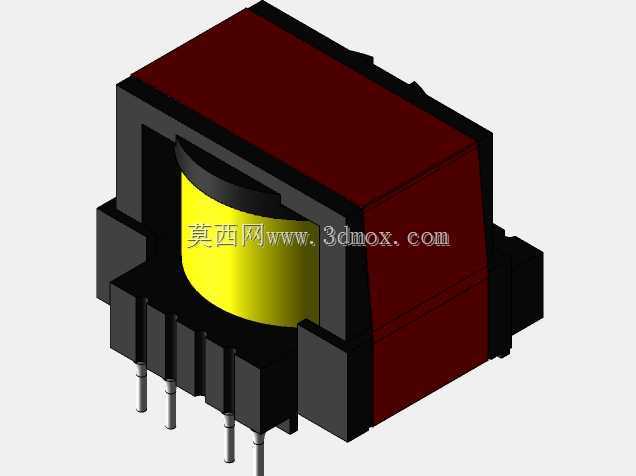

这款6针高频变压器主要面向小功率开关电源场景设计,常见于工控辅助电源、小型家电控制板、低压信号隔离供电回路中,承担电压变换、电气隔离、能量耦合传输的核心作用,是AC-DC、DC-DC拓扑电路里不可或缺的磁性元件。从结构设计来看,整体采用立式插装布局,磁芯部分选用EE型铁氧体磁芯搭配绝缘骨架,磁芯外包裹暗红色绝缘护套,既可以避免磁芯与周边元件发生爬电击穿,也能对绕线组形成物理防护,减少生产组装过程中漆包线绝缘层被划伤的风险。中间黄色区域为绕线窗口,初级、次级绕组按照安规要求分层绕制,层间垫有绝缘聚酯薄膜,初次级之间设置隔离挡墙,满足基础的电气间隙与爬电距离要求,适配常规民用、工控类设备的安规标准。底部伸出的6根金属插针采用直插式设计,
插针直径与PCB板常规0.8mm安装孔匹配,插针排布间距符合通用立式变压器的引脚间距规范,能够直接对应PCB焊盘位置,波峰焊过程中可实现可靠固定,不需要额外增加固定支架,能有效降低PCB板面占用空间。设计过程中重点考量了生产组装的便利性,骨架与磁芯的配合采用卡扣式限位结构,磁芯组装完成后点胶固定即可,不需要额外的夹具长时间夹持,绕线工序可通过自动绕线机完成骨架引脚挂线、绕制、包胶的全流程作业,适配规模化量产的工艺要求。外形结构上,整体轮廓为方正带限位凸台的造型,磁芯两侧的凸台可在插件时与PCB板上的丝印框对应,方便产线作业人员快速识别安装方向,避免插反导致的电路故障。安装边界方面,元件本体高度控制在常规板载元件的允许范围内,
不会与周边的电容、散热片等 taller 元件发生空间干涉,插针伸出骨架底部的长度符合波峰焊的吃锡深度要求,焊接后焊锡能够充分包裹插针,保证焊接强度与导电可靠性。在实际选型应用中,这款变压器可适配10W以内的小功率反激拓扑电源,工作频率覆盖20kHz-100kHz区间,绕组的匝比可根据实际输入输出电压需求调整,绝缘护套的设计也让它可以在多尘、轻度潮湿的工控环境下稳定工作,减少外界环境对绕组绝缘性能的影响。结构设计时还预留了磁芯研磨的余量,若需要调整电感量参数,可通过研磨磁芯中柱的气隙来实现精准的电感值控制,满足不同电路拓扑的参数匹配需求。引脚的排布顺序遵循行业通用的输入输出同侧分离原则,初级引脚集中在一侧,次级引脚集中在另一侧,方便PCB布线时拉开初次级走线间距,减少共模干扰的耦合路径,提升电源电路的EMC性能。
