8针高频立式直插变压器结构设计

　　做开关电源硬件结构设计快十二年，经手的高频变压器选型、建模、适配案例少说有四百多套，这款8针立式直插高频变压器的结构设计，刚好踩中了小功率AC-DC电源模块最核心的几个适配痛点。先从实际应用场景说，这类8针结构的高频变压器，大多适配15W-60W区间的小功率开关电源，覆盖消费类电源适配器、工控板卡辅助供电、小型机床控制回路供电、LED驱动电源这些场景，尤其是CA6140这类普通车床的控制回路辅助供电单元，板上空间局促，周边强电走线、信号走线交错，对器件的安装边界、引脚排布、绝缘距离都有很严苛的要求。

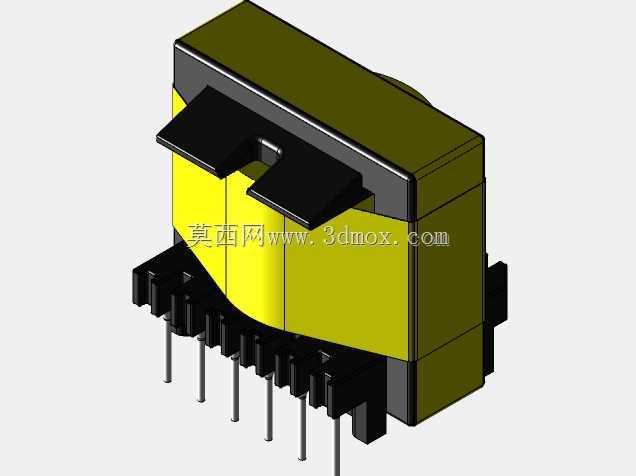

　　从设计思路上拆解，这款模型首先把磁芯的包裹结构做了优化，采用EE型锰锌铁氧体磁芯的配套骨架，磁芯外侧的绝缘挡墙做了1.2mm的加厚设计，刚好满足初级绕组和次级绕组之间8mm的爬电距离要求，不用额外在绕组间加三层绝缘挡片就能过安规的耐压测试，这点在批量生产的时候能省掉一道绕组包胶工序，直接降低单器件的加工成本。磁芯顶部的两个黑色卡扣结构是专门做的快装设计，磁芯组装完成后不需要额外点胶固定，卡扣直接卡紧骨架两侧的定位槽，能承受波峰焊时260℃持续10秒的高温冲击，不会出现磁芯移位、绕组松脱的问题。

　　再看引脚部分，8根直插引脚采用单排错位排布，引脚间距做了2.54mm的标准间距设计，刚好匹配通用PCB板的孔位网格，引脚直径0.6mm，插装后露出PCB板面的长度控制在1.8-2.2mm区间，既满足波峰焊的吃锡要求，又不会因为引脚过长导致剪脚时碰伤周边贴片元件。引脚和骨架的连接部位做了防拉脱的倒刺结构，能承受5N以上的轴向拉力，避免生产插装或者后期维修插拔时引脚从骨架中脱出。骨架底部的定位凸台做了两个0.8mm高的定位柱，对应PCB板上的两个定位孔，插装时能直接卡入定位，不需要人工对位调整，过波峰焊时也不会因为锡流冲击出现器件偏移、浮高的问题。

　　外形尺寸和安装边界这块，模型的整体宽度控制在18mm，本体高度22mm，长度方向含引脚总长度32mm，安装时在PCB板上预留的禁布区范围是：器件本体周边2mm范围内不布置高度超过5mm的元件，引脚走线区域初级和次级的走线间隔不小于4mm，避免高压击穿。磁芯外侧的黄色绝缘层是采用阻燃级的环氧包封料，阻燃等级达到UL94-V0级，哪怕电源出现过载温升过高的情况，也不会出现自燃、滴落的问题。另外骨架两侧的出线槽做了斜角导向设计，绕组绕制完成后漆包线可以顺着出线槽直接引到对应引脚，不会出现漆包线被骨架棱角刮破绝缘层导致匝间短路的问题，这点在小批量手工绕制或者自动绕线机加工时都能大幅降低不良率。

　　实际选型适配的时候要注意，这款结构的变压器磁芯有效截面积是125mm²，适配的开关频率范围在50kHz-150kHz之间，初级绕组的电感量公差控制在±5%以内，能满足常规反激式开关电源的设计要求，安装时不需要额外的固定支架，直接靠引脚焊接固定就能承受常规工业场景下的振动冲击，符合工控类设备的器件可靠性要求。
