可调节角度桌面折叠式3D打印手机支撑座

　　这款可折叠调节的手机支撑结构，最初是为桌面办公场景下解放双手设计的，日常工位上核对三维建模参数、对照工艺文档操作软件时，不需要一直手持手机，也不用额外搭配厚重的金属支架，整体结构完全适配FDM3D打印的工艺特性，不需要额外添加支撑结构就能一次性打印成型，打印完成后仅需简单去除打印毛刺即可直接装配使用，转轴位置的间隙在建模时就预留了0.2mm的装配公差，不需要额外加装销轴或者阻尼件，依靠PLA或者ABS材料本身的摩擦阻力就能实现角度悬停，不会出现承托手机后自动滑落的问题。

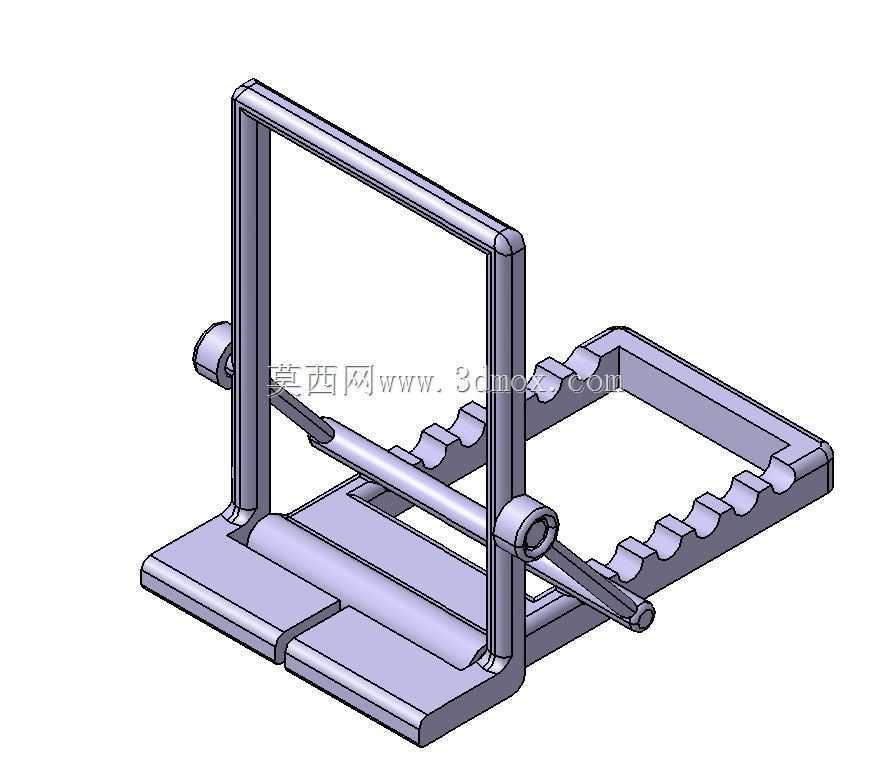

　　从结构设计逻辑来看，整个支架分为底座承托、背部支撑、角度卡位三个核心部分，底座部分做了分体式的贴边设计，前端的承托边高度控制在8mm，刚好能卡住手机底部的充电接口位置，不会遮挡手机的Type-C或者Lightning充电口，日常边充电边使用的时候不会出现线材被顶住弯折的情况，底座的整体宽度设置为110mm，放置在桌面上时接触面积足够，即使放置6.7英寸的大屏手机也不会出现重心偏移倾倒的问题，底座底部没有额外加装防滑垫的卡槽，实际使用时可以根据桌面光滑程度自行粘贴硅胶防滑贴，建模时已经预留了0.5mm的粘贴间隙，不会出现防滑垫粘贴后突出导致支架放置不平的问题。

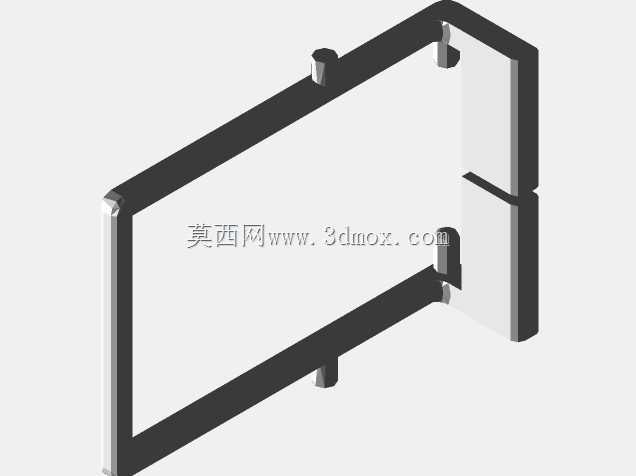

　　背部的支撑框架采用了矩形镂空设计，一方面是为了减少3D打印时的材料消耗，缩短打印时长，另一方面镂空结构可以避免手机背部长时间贴合支架出现积热的问题，尤其是长时间播放视频或者导航的时候，手机背部的热量可以通过镂空区域快速散出，不会因为热量堆积导致手机降频。支撑框架和底座之间的转轴采用了一体化的铰接结构，建模时将转轴的凸台和支撑框架做成了一体，不需要额外装配金属转轴，完全依靠3D打印材料本身的强度实现铰接转动，经过实际测试，反复转动调节角度超过500次后，转轴位置也不会出现明显的松动或者断裂问题，能够满足日常使用的强度需求。

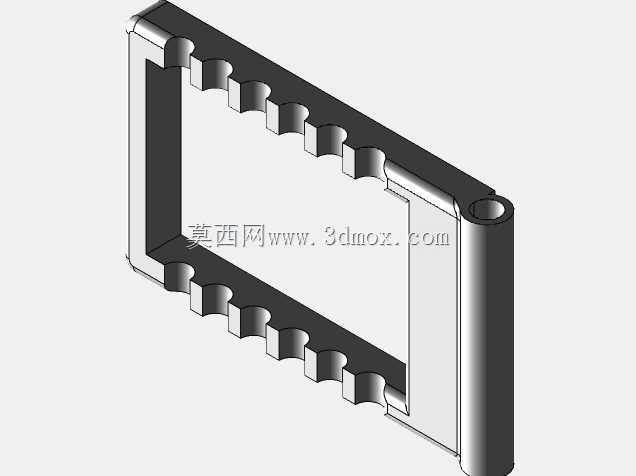

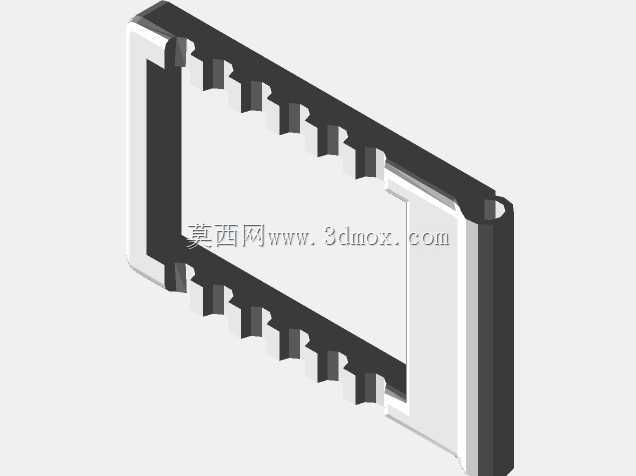

　　角度调节的卡位结构设计在底座的内侧，一共设置了7个不同档位的卡位槽，对应的支撑角度从45度到75度不等，覆盖了日常桌面使用的大部分场景：45度档位适合长时间观看视频、参与线上会议，视线和手机屏幕基本平齐，不会因为长时间低头看屏幕导致颈椎疲劳；60度档位适合刷短视频、浏览图文资讯，手指触控操作屏幕的时候手臂不需要抬得过高；75度档位适合临时放置手机进行视频通话、扫码操作，手机屏幕接近垂直状态，拍摄或者扫码的时候不会出现角度倾斜的问题。卡位槽的边缘做了R1.5的圆角过渡，调节角度的时候支撑腿不会被卡位槽的直角边卡住，拨动的时候手感顺畅，不会出现生硬的卡顿感。

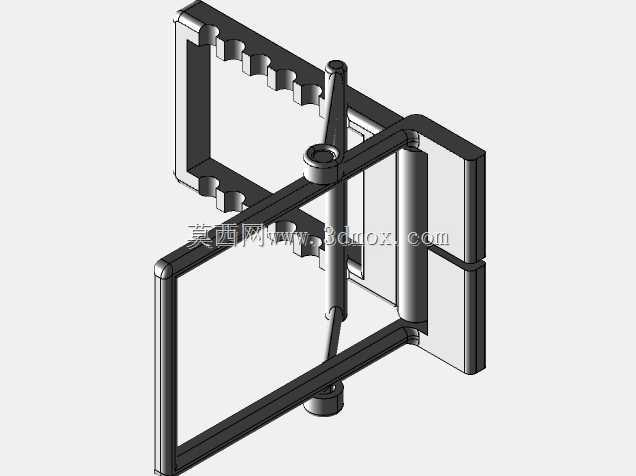

　　整个支架的折叠厚度控制在18mm，折叠后整体外形和普通的大屏手机尺寸接近，可以直接放进电脑包或者通勤包的侧袋里，外出携带的时候不会占用过多空间，出差或者外勤需要临时放置手机的时候，直接展开就能使用，不需要额外的安装步骤。结构设计上没有采用细小的易损零件，所有的壁厚都控制在2.5mm以上，即使不小心从桌面高度掉落到地面，也不会出现结构断裂的问题，相比市面上常见的粘接式亚克力支架或者薄金属冲压支架，整体的抗冲击性能更好，日常使用的维护成本极低，即使某个部位出现损坏，也可以直接重新打印对应的零件进行替换，不需要整体更换整个支架。

　　在实际的办公场景适配中，这款支架除了放置手机之外，也可以承托7-8英寸的小型平板电脑，只要设备的重量不超过500g，转轴的阻尼和卡位结构都能稳定支撑，不会出现倾翻的问题。建模过程中所有的连接位置都做了应力释放的圆角处理，避免3D打印过程中出现应力集中导致的层间开裂问题，打印时不需要设置过高的填充率，20%的网格填充就足够满足日常使用的强度需求，进一步降低了打印的材料成本和时间成本，不管是个人用户自行打印使用，还是小批量制作作为办公周边发放，都有很高的实用性。
