树脂3D打印机空气过滤器支撑支架

　　光固化树脂3D打印作业过程中，液态光敏树脂在紫外光照射固化时会挥发出带有刺激性的挥发性有机物，这类物质不仅会让打印作业区域产生明显异味，长期处于这类环境中还会对操作人员的呼吸道产生刺激，因此多数桌面级光固化3D打印机都会配套专用的空气过滤装置，对设备腔体内外的空气进行循环吸附净化。而本次设计的这款支架，就是专门为适配ANYCUBIC AirPure空气过滤器打造的安装支撑结构，解决过滤器在打印机周边无合适固定点位、放置不稳容易倾倒、占用桌面操作空间的实际问题。

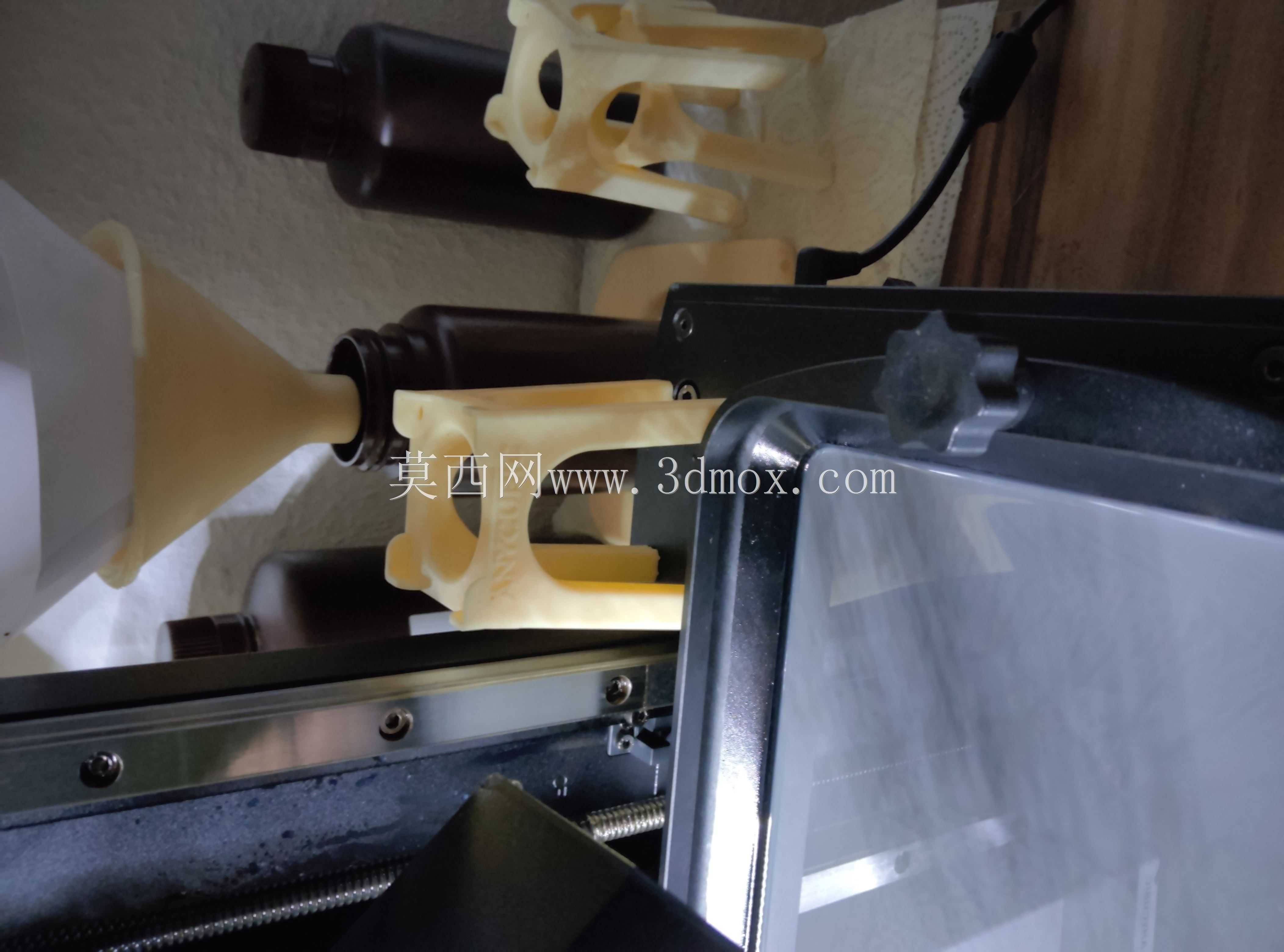

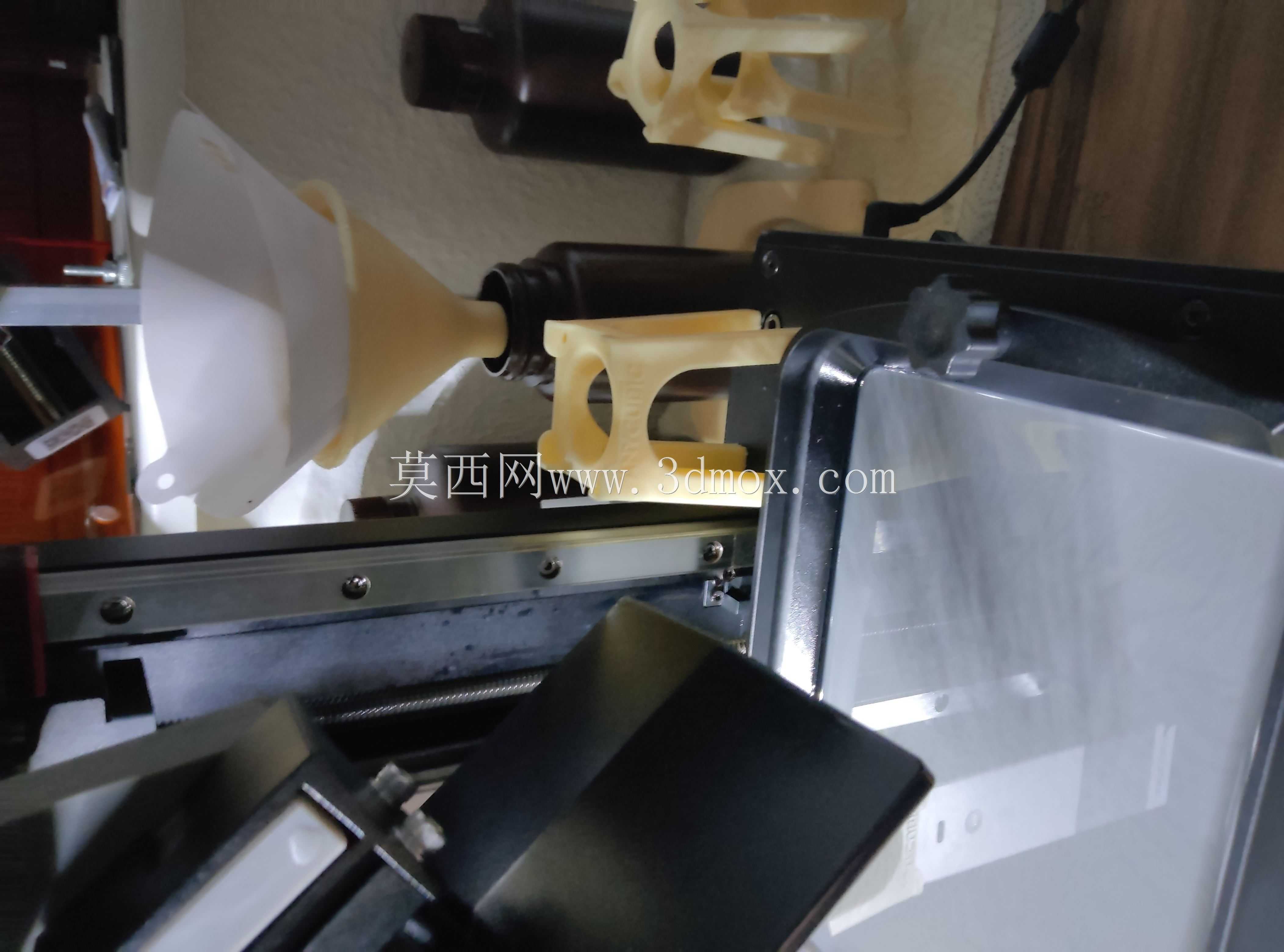

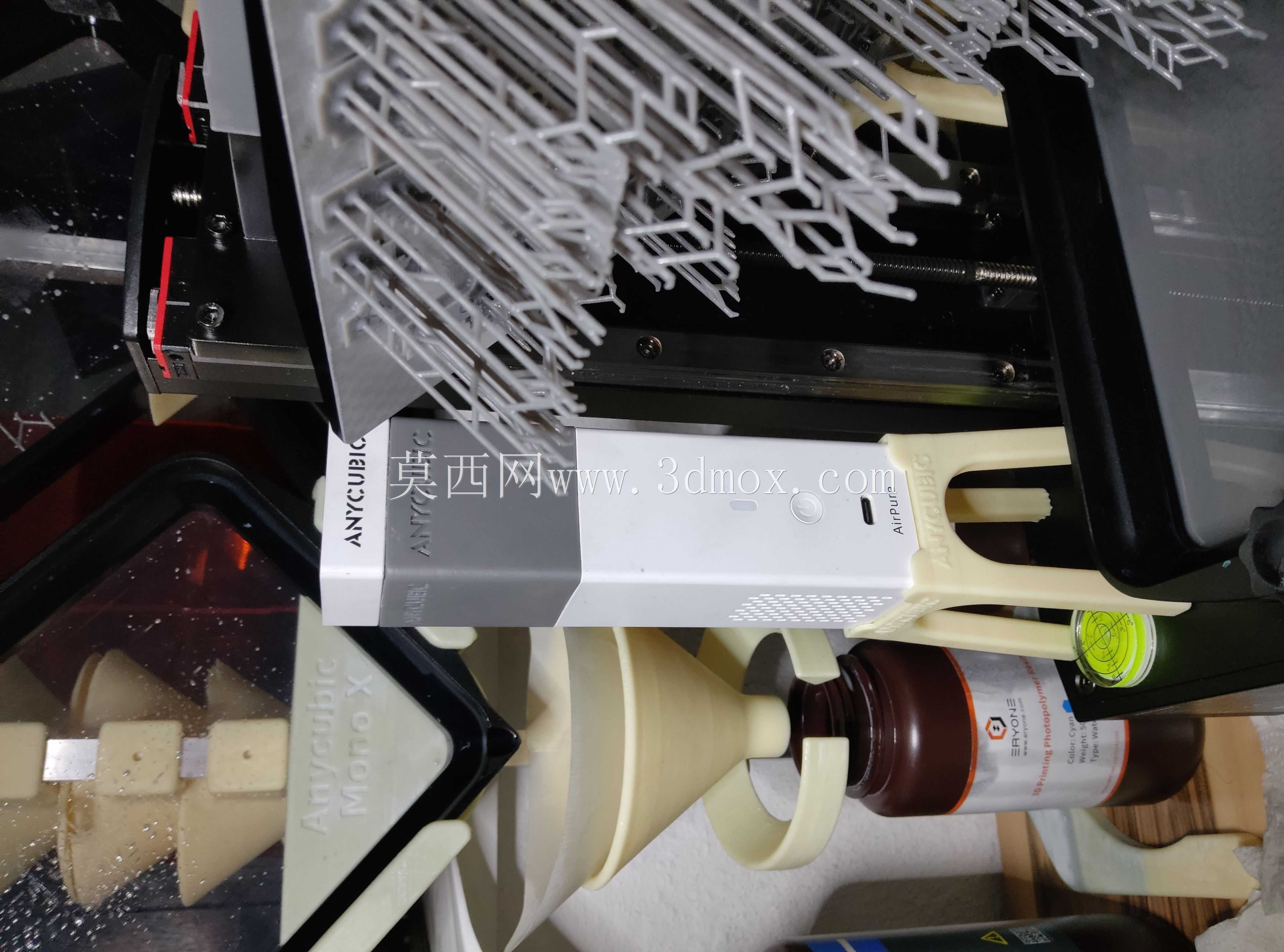

　　从实际使用场景来看，多数桌面级树脂3D打印机放置在工作室、家用桌面这类有限空间内，打印机周边往往还要摆放树脂料瓶、铲刀、固化灯、酒精喷壶等各类操作工具，留给空气过滤器的摆放空间十分有限。如果直接将过滤器平放在桌面，不仅容易被碰倒导致内部滤芯移位、过滤失效，还会占用原本就紧张的操作台面，取放工具、清理打印平台时很容易磕碰设备。这款支架采用高架式的四腿支撑结构，将过滤器抬升至打印机上方的空置区域，完全不占用桌面的水平操作空间，支架底部的跨距经过反复调整，四条支腿的落点刚好可以卡在光固化打印机顶部的壳体边缘，不需要额外打孔或者粘贴胶条就能实现稳定放置，不会对打印机原有外壳结构造成任何破坏。

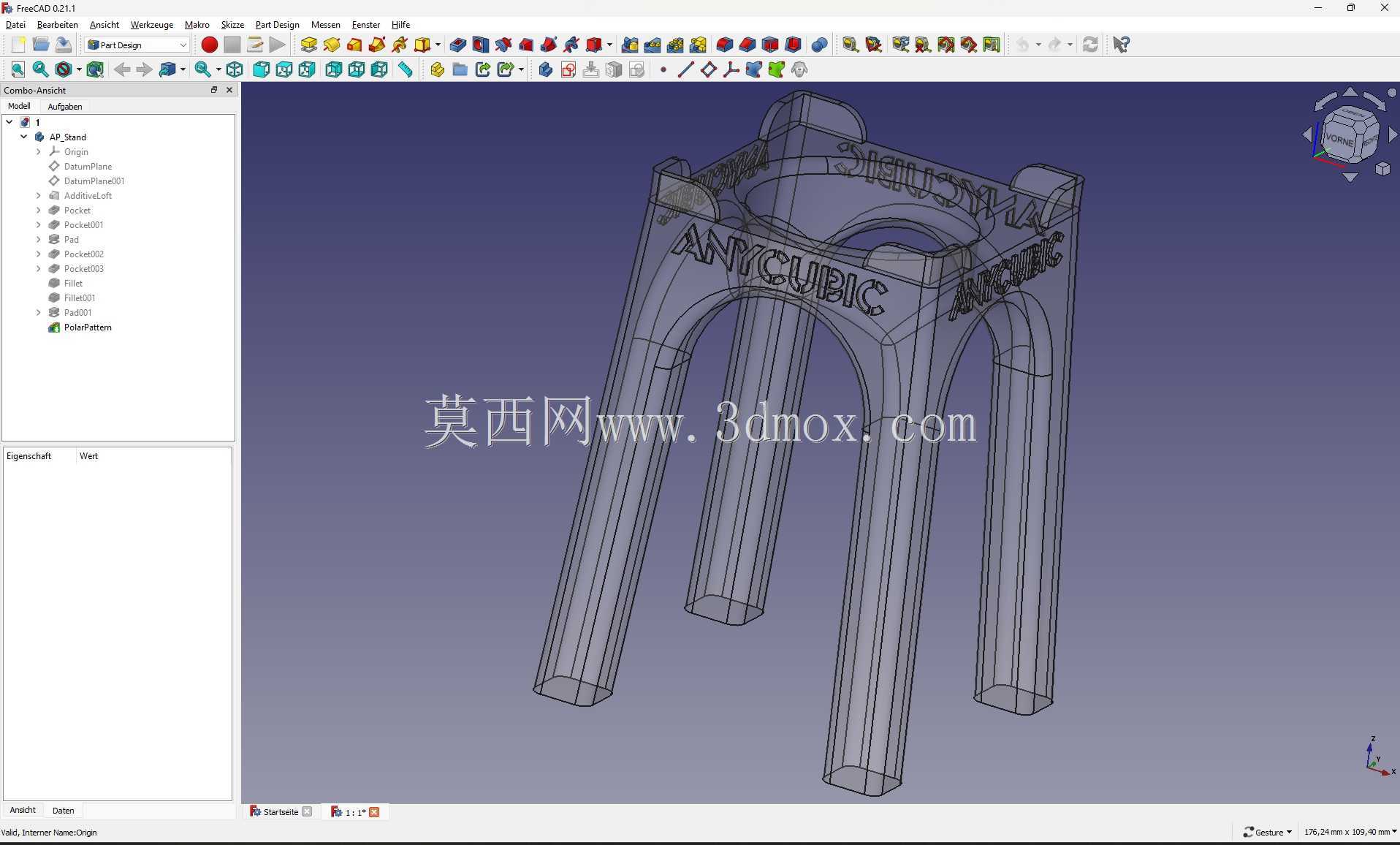

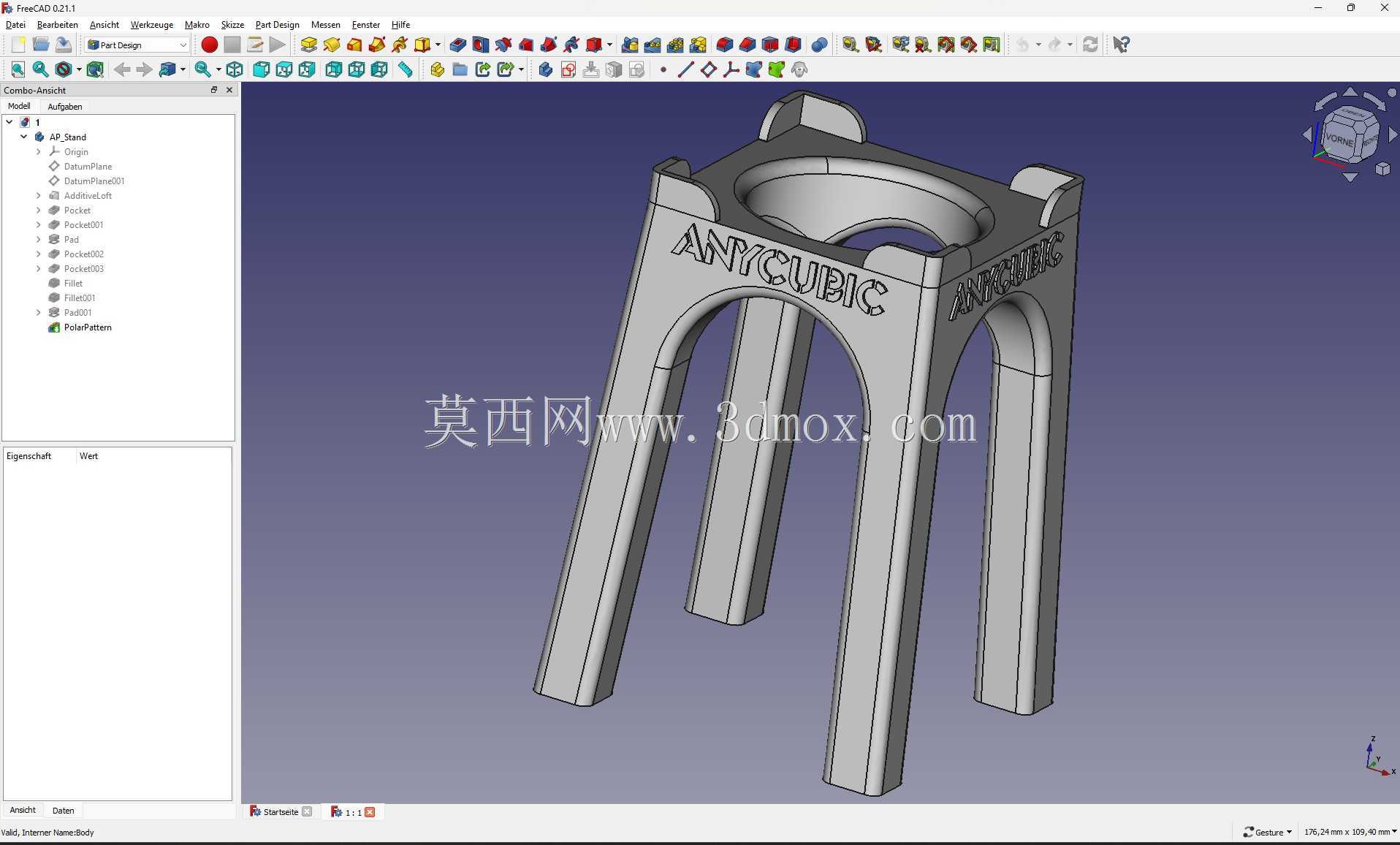

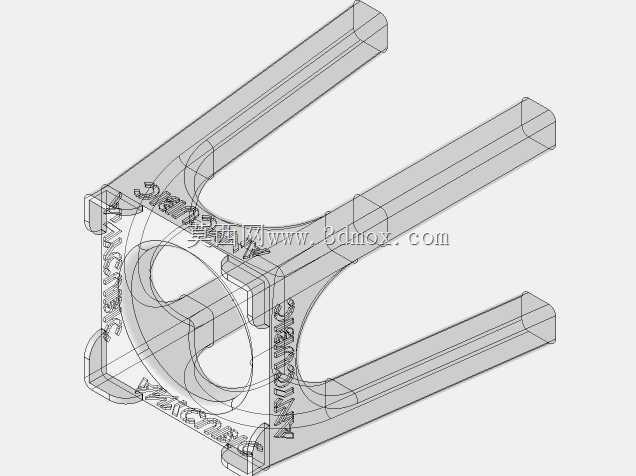

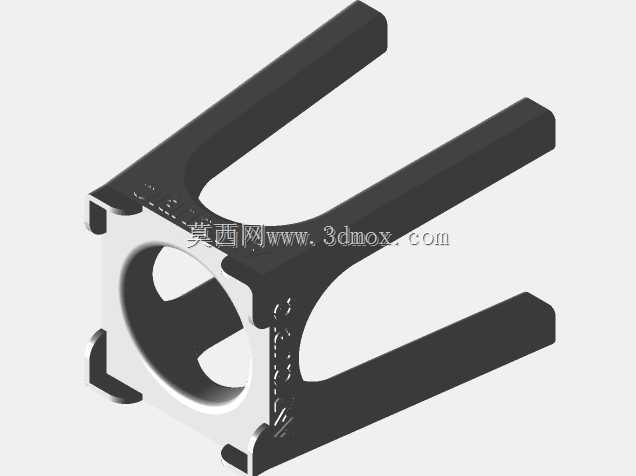

　　结构设计上，支架顶部采用与过滤器底部轮廓完全匹配的环形承托结构，承托面的内径刚好卡住过滤器的下壳体，配合承托边缘的小凸台结构，过滤器放入后不会出现水平方向的滑动，即使不小心碰到支架支腿，过滤器也不会从承托位脱落。支腿部分采用拱形过渡的结构设计，而非简单的直杆连接，一方面拱形结构可以在不增加支腿壁厚的前提下大幅提升整体的结构刚性，减少PLA等常见3D打印材料制作时的形变问题，另一方面拱形的镂空设计可以减少打印时的材料消耗，同时降低支架整体重量，避免对打印机顶部壳体造成过大的压力。支腿表面预留的品牌标识凹槽，既可以在打印完成后通过换色打印实现标识的凸显，也能作为加强筋结构提升支腿的抗弯折能力，日常挪动支架时握持标识位置也能获得更好的摩擦力，不容易打滑脱手。

　　安装边界方面，支架整体的高度经过适配调整，抬升后的过滤器底部距离打印机顶面留有足够的间隙，不会遮挡打印机顶部的散热格栅，保证打印机自身工作时的热量可以正常散出，不会因为支架遮挡导致设备内部积热。四条支腿的外轮廓尺寸控制在打印机顶部壳体的边缘范围内，不会超出打印机的整体占地尺寸，即使将打印机放置在置物架的隔层中，支架也不会和隔层边缘产生干涉。承托环的深度经过优化，既可以保证过滤器放置后的稳定性，又不会因为承托过深导致过滤器更换滤芯时难以取出，日常维护时只需要向上提起过滤器就能完成拆卸，不需要挪动支架本身。

　　从实际使用的适配性来看，这款支架除了可以搭配对应型号的空气过滤器使用，承托环的尺寸也可以兼容同直径规格的小型桌面空气净化装置，支腿的跨距也能适配多数同尺寸的桌面级光固化3D打印机，不需要针对不同机型做额外的结构修改。打印制作时，整个支架不需要添加支撑结构，采用常规的0.2mm层厚、20%填充率就可以获得足够的结构强度，打印完成后只需要简单去除底部的 raft 支撑就能直接使用，不需要额外的打磨或者装配工序，普通用户自行打印也能获得合格的使用效果。结构设计时充分考虑了3D打印的工艺特性，所有的转角位置都做了圆角过渡，避免打印时出现应力集中导致的层间开裂，所有的竖向结构都做了1度左右的拔模斜度，打印完成后更容易从打印平台上取下，不会出现粘模的问题。
