可3D打印Arduino Uno开发板防护收纳外壳

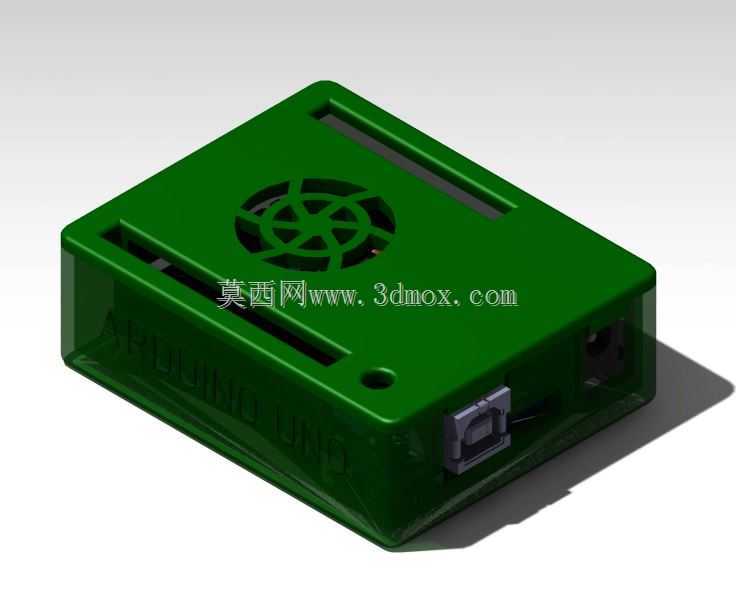

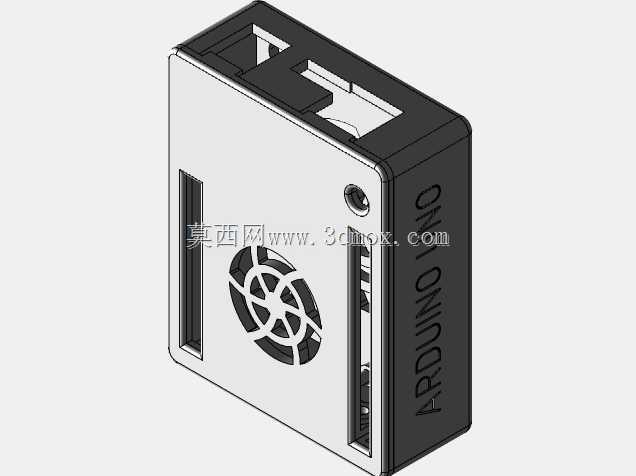

　　在嵌入式开发、创客项目原型搭建、小型智能设备试制场景中，Arduino Uno开发板是应用频次极高的核心控制载体，这类开发板本身为裸露PCB设计，在桌面调试、设备内置安装、长期固定运行的场景下，很容易因金属碎屑掉落、液体泼溅、外力磕碰造成引脚短路、板载元件损坏，甚至出现接口松脱的问题，配套的防护外壳是这类开发板落地使用时的刚需配件。这款外壳采用分体扣合式结构设计，整体围绕Arduino Uno标准板型的外轮廓做适配，内腔预留的空间刚好容纳标准尺寸的Uno开发板，不会出现板件晃动、引脚对位偏移的问题，外壳侧壁对应开发板的USB-B接口、直流电源接口、外接排针位置都做了精准的开口避让，安装完成后不需要拆卸外壳就能完成程序烧录、电源接入、

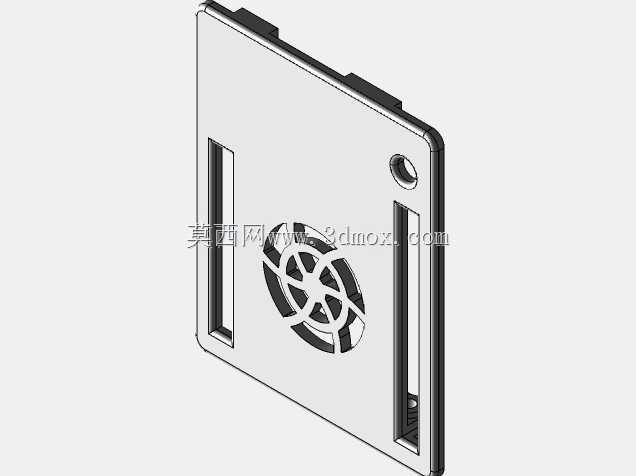

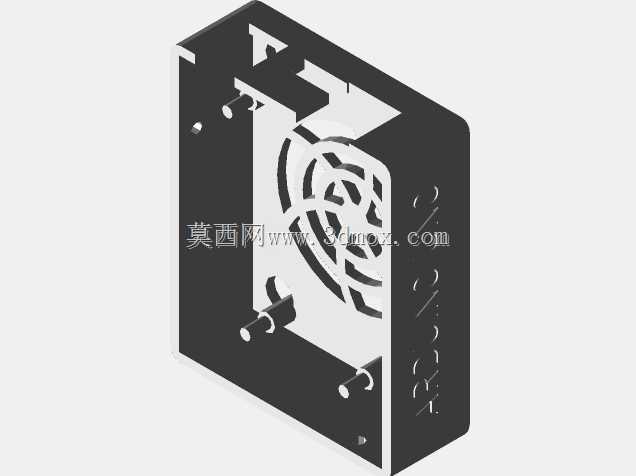

　　外接传感器接线的全部操作，不会影响开发板本身的接口使用功能。外壳顶面设计了集成式的风扇安装位，预留的风扇固定孔位适配常用的30mm轴流散热风扇，栅格状的通风开口可以在开发板长时间高负载运行时，配合风扇形成顺畅的进出风通路，带走板载稳压芯片、主控芯片工作产生的热量，避免密闭壳体内积热导致的芯片降频、运行不稳定问题。外壳的组装采用插入式螺母配合螺丝的锁紧方案，不需要在塑料壳体上直接攻丝，3D打印完成后只需要将铜质热熔螺母压入预设的安装柱孔位，就可以通过螺丝实现上下壳的紧密扣合，多次拆装也不会出现螺孔滑牙、壳体开裂的问题，相比直接卡扣式的结构，锁紧强度更高，在需要频繁开盖调整接线、更换扩展模块的场景下耐用性更好。

　　外壳侧壁还预留了多组长条形的通风槽，即便不安装散热风扇，也能依靠自然对流实现基础的散热效果，适配低负载运行的使用场景。从安装边界来看，这款外壳的外部轮廓尺寸完全控制在标准Arduino Uno板件的外接尺寸范围内，没有额外向外突出的结构，在将其嵌入到小型智能设备、教学实验装置、桌面原型机内部时，不需要额外预留多余的安装空间，外壳底部预留的固定孔位可以配合M3螺丝直接将整个壳体固定在设备的安装基板上，固定点位的间距和开发板本身的安装孔位完全对齐，不需要额外做转接支架。设计过程中针对3D打印的工艺特性做了专门的优化，所有壳体壁厚都控制在2mm以上，打印过程中不会出现薄壁翘曲、填充不足的问题，所有边角位置都做了R1.5的圆角过渡，

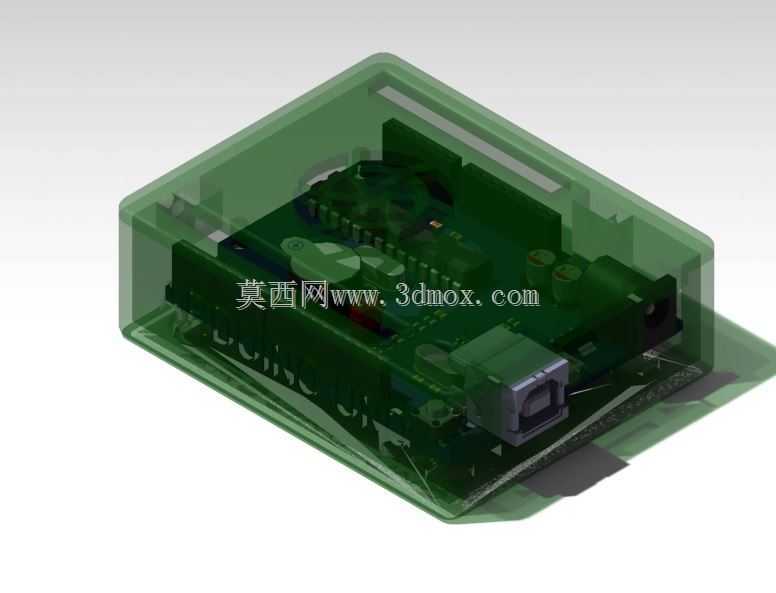

　　既避免了打印过程中的应力集中导致的边角开裂，也能消除锐边，日常拿取调试时不会划伤手部。壳体内部对应开发板上高度突出的元件，比如USB接口、电源插座、电容元件都做了对应的避空凸台，安装时不会出现元件顶壳、板件无法完全放平的问题，上下壳的合模位置做了0.2mm的错位止口设计，扣合后不会出现上下壳错位、合缝过大的问题，能够阻挡大部分的灰尘、碎屑进入壳体内部，在车间调试、教学实验室这类多粉尘的使用场景下，能有效降低PCB板积灰导致的接触不良风险。不同于市面上通用的卡扣式外壳，这款外壳的设计充分考虑了创客群体的修改需求，所有结构特征都做了独立的参数化建模，使用者可以根据自己的实际使用需求，调整通风口的大小、增加外接模块的开口、修改固定孔位的位置，不需要重新做整体的结构重构，比如需要外接扩展板时，可以直接加高壳体的侧壁高度，预留出扩展板的安装空间；需要在户外使用时，可以在接口开口位置增加硅胶挡片的安装槽，提升壳体的防尘防水能力。在实际的项目应用中，这类外壳既可以用于桌面调试阶段的开发板防护，避免调试过程中焊锡渣、导线头掉落在PCB上造成短路，也可以直接作为最终产品的设备外壳使用，配合表面的打磨、喷漆处理，就能达到量产产品的外观效果，不需要额外开模制作塑料外壳，大幅缩短小批量智能设备的试制周期，降低试制阶段的外壳成本。
