低压电流表用穿心式电流互感器结构

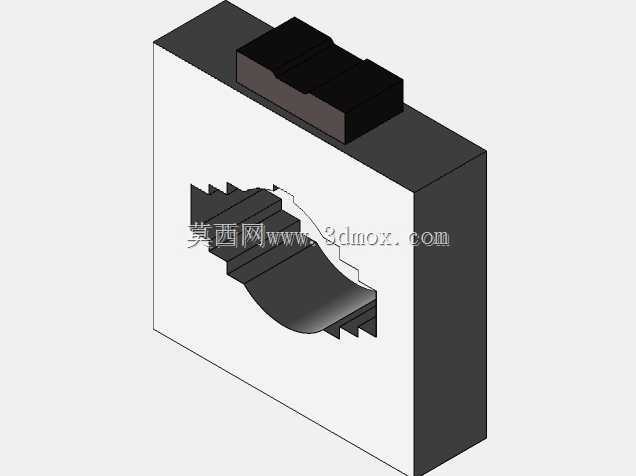

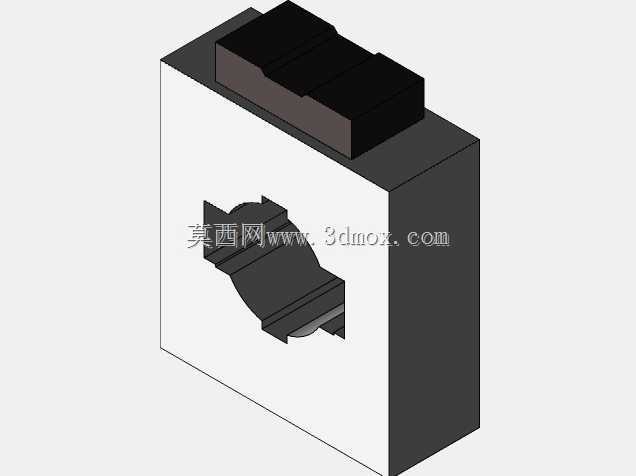

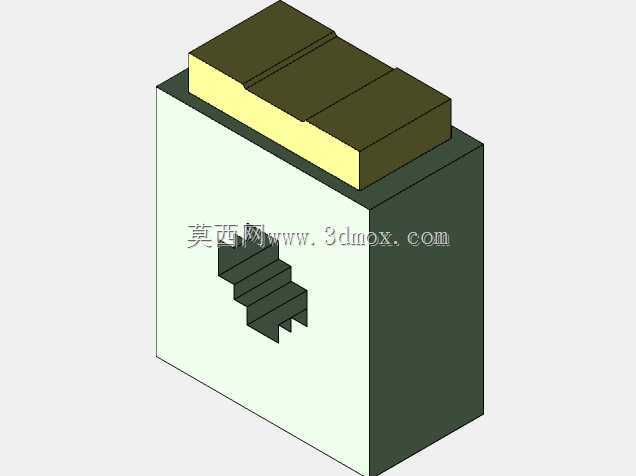

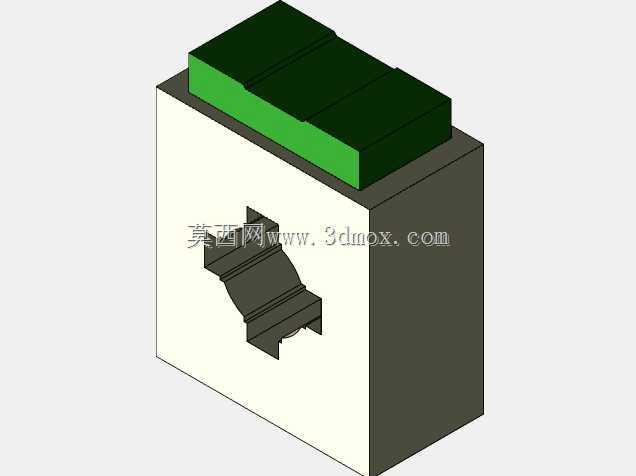

　　在低压配电盘、机床电控柜、小型设备控制回路的电流采集场景里，这类穿心式电流互感器是配套指针式或数显电流表完成电流采样的核心元件，不需要断开主回路接线，主回路线缆直接从中心开孔穿过即可完成采样端的耦合，相比直接串接式的采样元件，安装效率更高，也不会因为采样回路的接线问题影响主回路的供电连续性。从结构设计来看，这款互感器采用方块式的壳体封装，主体为矩形绝缘壳体，顶部凸起的部分是二次绕组的接线端子仓，所有二次接线的接点都封闭在这个凸起的仓体内，避免现场接线时裸露接点碰到柜内其他金属构件造成短路，也能防止积灰、凝露对接点的腐蚀。中心的穿心开孔做了适配多根线缆并行穿过的轮廓设计，开孔边缘做了圆弧过渡，没有尖锐的棱角，

　　现场穿线的时候不会划伤线缆的绝缘层，对于不同线径的单芯电缆或者多股并接的主回路导线，都有足够的穿线余量，不需要额外定制转接构件。设计阶段首先要考虑的是安装边界的适配性，这类互感器通常是直接卡在电控柜内的标准安装导轨上，或者用螺丝通过壳体侧边的安装孔固定在安装板上，所以壳体的整体厚度、安装孔的孔距都要匹配低压电控柜内常规的安装空间，不会和相邻的断路器、接线端子等元件产生位置干涉。壳体的材质选用阻燃级的绝缘工程塑料，一方面能给内部的环形铁芯和二次绕组提供足够的机械防护，避免现场安装、运维过程中磕碰损坏内部绕组，另一方面也能满足低压配电回路的绝缘耐压要求，保证一次侧和二次侧之间的绝缘强度符合相关规范。从功能特性上来说，

　　这类低压电流互感器的变比是固定匹配对应量程的电流表，二次侧输出的标准电流信号直接供给电流表显示回路电流，不需要额外的信号转换模块，在设备调试、日常运维的时候，运维人员可以直接通过电流表读取主回路的实时工作电流，判断设备的负载状态是否正常。设计的时候特意将二次接线端子设置在壳体顶部，当互感器安装在柜内垂直安装板上的时候，接线方向是朝上的，现场接线操作不需要探到元件侧面或者下方，接线的操作空间更充裕，后期检修的时候也能很方便地核对二次接线的线号，不需要拆卸元件就能完成接线紧固、通断测试等操作。穿心开孔的尺寸设计兼顾了常用低压回路的线缆规格，对于额定电流范围内的主回路，不管是单根粗电缆还是多根细电缆并接，都能顺利穿过开孔，

　　不会出现线缆穿不过去需要弯折线缆、破坏线缆排布的情况。壳体的外轮廓做了直角规整化设计，多个同型号互感器并排安装的时候可以紧密贴合排布，充分利用柜内的安装空间，不会因为壳体有不规则的凸起造成相邻元件之间留不必要的间隙，浪费柜内的安装位置。另外在结构设计上，内部的环形铁芯被完全包裹在绝缘壳体内，铁芯和壳体之间有缓冲填充层，即使设备运行过程中有一定的振动，也不会出现铁芯移位、绕组磨损的问题，能长期保持采样精度的稳定，适合机床、小型加工设备这类有一定运行振动的应用场景。
