CA6140车床专用U型铰接连接构件

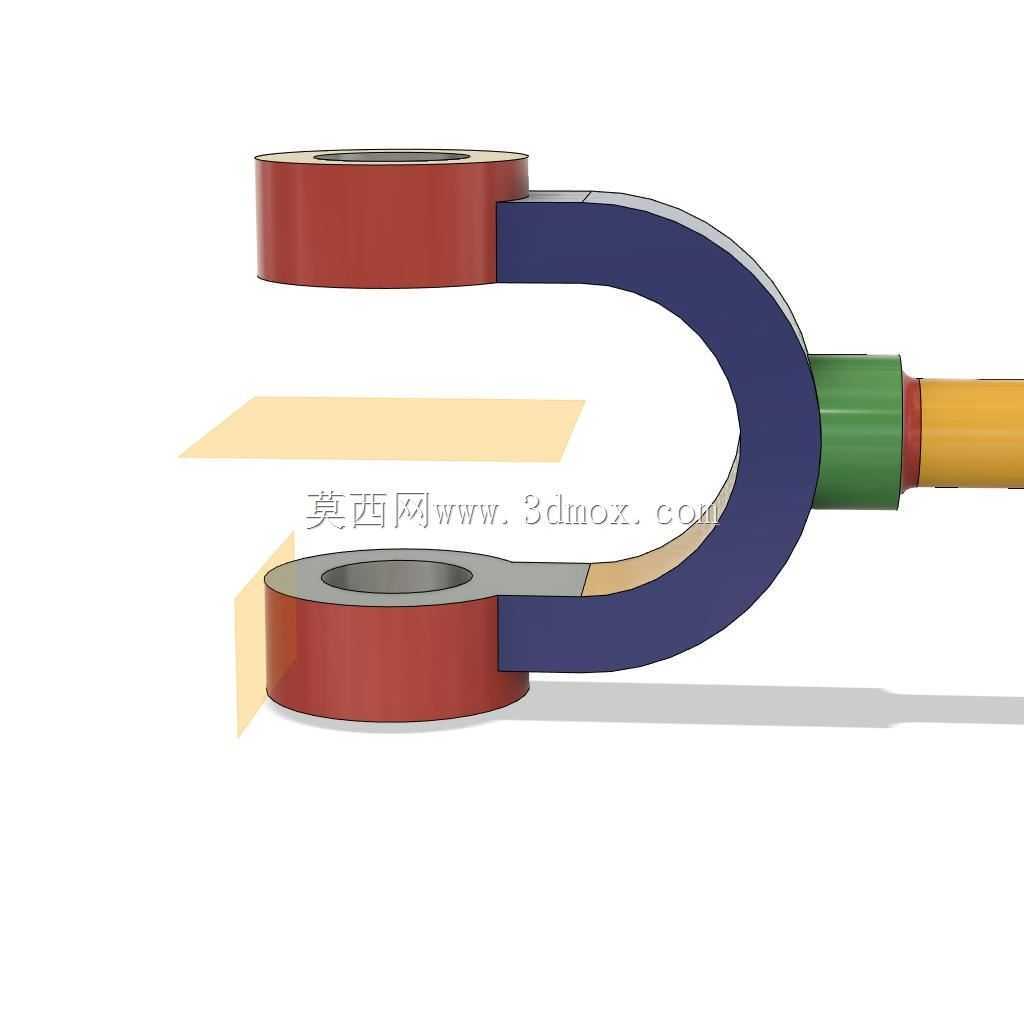

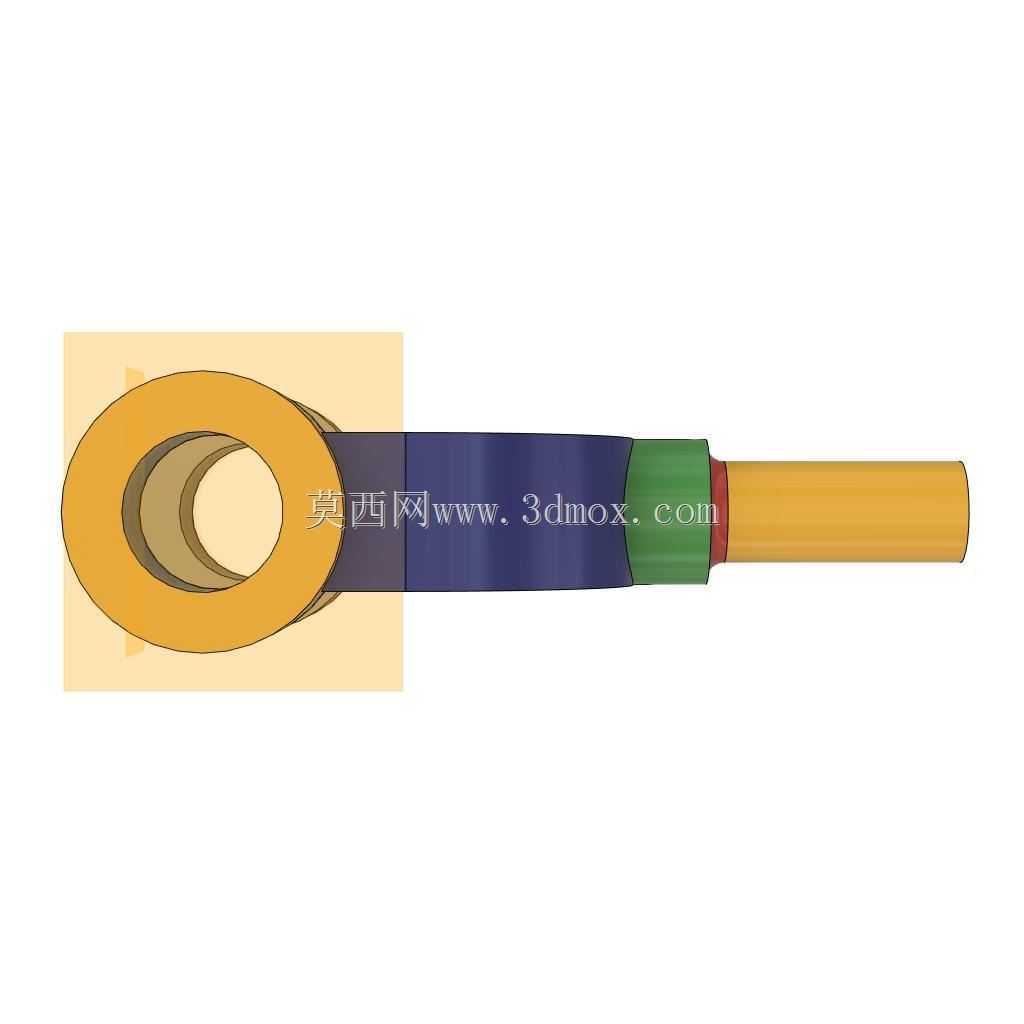

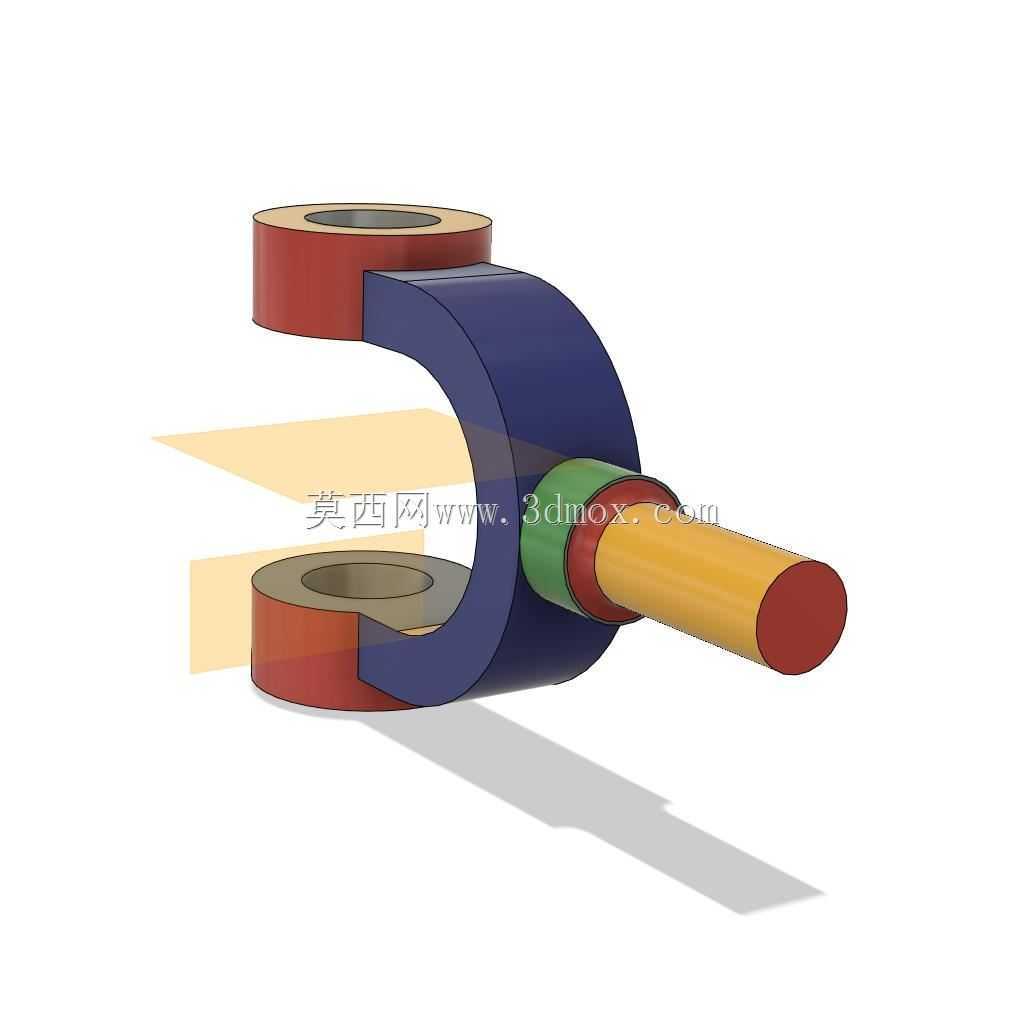

　　该U型铰接构件是CA6140普通车床进给传动与操作机构中的核心连接零件，主要承担操作力传递、运动换向铰接的功能，在车床溜板箱操作机构、进给换向拨叉组件中均有同结构构件的应用场景，实际装配中位于操作手柄与拨叉轴的连接位置，可将手柄的摆动动作转化为拨叉的轴向位移，实现车床进给方向的切换、光杠丝杠动力的接通与断开动作。从结构设计来看，构件采用对称双孔U型布局，两端的同轴圆柱孔为铰接安装位，孔内可配置铜套或滚针轴承降低铰接转动时的磨损，两孔中心距严格匹配车床对应安装位置的轴间距公差，U型弯臂的截面采用变截面圆弧过渡设计，在保证构件整体抗扭、抗弯强度的前提下，尽可能降低构件自身重量，避免操作时出现过重的滞手感，同时弯臂外侧做了倒圆角处理，

　　避免装配和操作过程中出现锐边划伤的问题。构件末端的阶梯轴段为拨叉安装位，轴段上的环形槽用于安装轴用挡圈，实现拨叉的轴向定位，不同直径的阶梯段分别对应拨叉的安装孔、复位弹簧的定位位，装配时可直接将复位弹簧套入对应轴段，无需额外加装弹簧定位套，减少装配工序。从安装边界来看，两端铰接孔的内径与车床操作机构的铰接销轴为间隙配合，配合公差选用H7/g6，保证铰接转动灵活无卡滞，同时控制径向间隙避免操作时出现空行程，U型开口的宽度尺寸严格适配对应位置的安装空间，保证构件摆动时不会与周边的溜板箱内壁、其他传动齿轮发生运动干涉，弯臂的弯曲半径经过运动仿真校核，在手柄全行程摆动范围内，构件所有外轮廓均处于安全运动包络内，不会出现磕碰问题。

　　设计过程中优先考虑了构件的受力特性，车床操作时的扳动力最大约为150N，作用在末端手柄位置时，U型弯臂承受的弯曲应力集中在弯臂与两端圆柱的过渡位置，因此该位置做了加厚处理，同时采用圆弧过渡避免应力集中，经强度校核，该构件在额定操作力下的安全系数达到3.5以上，可承受长期反复的扳动操作而不出现塑性变形。构件的两个铰接孔端面均做了磨削加工，保证端面与孔轴线的垂直度，装配后与铰接支座的端面贴合平整，避免构件摆动时出现端面偏磨的问题，末端阶梯轴的同轴度控制在0.02mm以内，保证拨叉安装后滑动顺畅，不会出现卡滞导致的进给换向不到位问题。在实际车床运维场景中，该类铰接构件属于易损耗件，长期使用后铰接孔会出现磨损导致间隙变大，

　　进而出现操作空行程过大、换向定位不准的问题，该结构的三维模型可直接用于备件的测绘加工、维修替换时的尺寸校核，也可作为机床操作机构改进设计的基础参考模型，建模时完整还原了所有倒角、退刀槽、挡圈槽等工艺细节，可直接导入CAM软件生成加工代码，适配普通车床、数控铣床的加工工序，无需额外补充工艺特征。
