CA6140车床传动连接摇臂结构设计

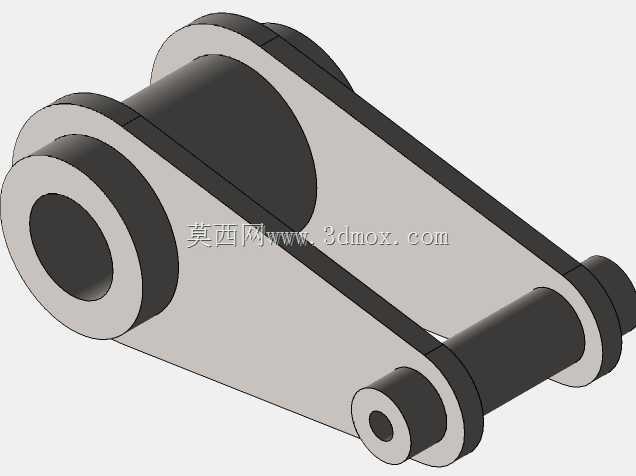

　　在普通卧式车床的进给传动与主轴箱辅助传动链路里，这类多铰接孔的连接摇臂是承担动力换向、行程传递的核心受力构件，日常工况下需要持续承受交变的拉压载荷与小幅摆动带来的摩擦损耗，设计阶段的尺寸链校核直接决定了传动间隙是否会在长期运行后超出车床的加工精度允许范围。从结构本身来看，该构件采用了三个不同直径的铰接孔位布局，大直径孔位用于和固定转轴配合，承担整个摇臂的摆动支点功能，孔位外侧设计有加厚的凸台结构，一方面是为了增加铰接配合面的轴向接触长度，降低单位面积的接触压强，避免长期摆动后出现孔位失圆的问题，另一方面凸台结构可以在装配时为轴套、挡圈等标准件留出足够的安装空间，不会和相邻的传动构件发生运动干涉。中等直径的孔位用于连接动力输入侧的拉杆或者偏心轮，将旋转运动转化为摇臂绕支点的往复摆动，最小直径的孔位则对接末端执行构件，把摆动行程传递到对应的操作机构或者进给拨叉上，三个孔位的中心距公差需要严格控制在IT7级精度范围内，否则会出现传动行程不足、到位位置偏移的问题，直接影响车床对应功能的动作可靠性。

　　设计这类构件的时候，首先要结合车床内部的安装空间确定三个孔位的相对位置，先划定最大外轮廓的边界：整个摇臂的板身主体采用等厚度的平直结构，避免多余的材料堆砌增加运动惯量，毕竟车床的操纵机构需要足够的响应灵敏度，过重的摇臂会导致扳动操作力变大，也会在高速往复摆动时产生额外的振动。三个孔位的同轴度、孔端面与孔轴线的垂直度是形位公差控制的核心，大支点孔的轴线如果和另外两个孔的轴线出现平行度超差，装配后会出现别卡现象，动作过程中会产生异常的磨损和噪音，严重时甚至会导致传动卡滞，无法完成对应的进给切换或者主轴变速动作。材质选择上这类构件一般采用45号钢模锻成型后进行调质处理，毛坯成型后先进行正火处理消除锻造应力，再进行粗加工留1-1.5mm的精加工余量，调质硬度控制在HB220-250区间，保证足够的强度和韧性，不会在承受冲击载荷时出现断裂，之后再进行精加工，孔位内表面粗糙度需要达到Ra1.6，满足和铜套或者滚针轴承配合的装配要求，装配后铰接位置需要定期加注润滑脂，降低摆动过程中的摩擦系数。

　　从安装边界来看，该摇臂装配后板身两侧和相邻的箱体壁、其他传动构件之间需要留出至少2mm的安全间隙，避免机床运行过程中因为振动产生位移后出现摩擦剐蹭，三个孔位的铰接轴都需要设置轴向定位结构，比如轴用弹性挡圈或者圆螺母锁紧，防止摇臂在摆动过程中出现轴向窜动，导致孔位配合错位。实际应用场景中，这类摇臂除了在CA6140车床上用于进给箱的变速操纵、主轴箱的挂轮架调整之外，类似结构的铰接摇臂也广泛应用在各类通用机床的操纵机构、轻工机械的往复传动机构里，核心的设计逻辑都是通过固定支点的摆动实现不同行程、不同方向的动力传递，设计时需要根据实际传递的扭矩大小调整孔位的直径、板身的厚度以及凸台的尺寸，如果传递的载荷较大，还可以在板身的受力侧设置加强筋结构，提升构件的抗弯截面模量，避免长期受力后出现板身弯曲变形。在建模过程中，这类零件需要重点关注各个凸台的拔模斜度、孔位的倒角细节，孔口位置需要设置1×45°的倒角，方便装配时导入铰接轴，也能去除机加工后的毛刺，避免锐边划伤装配人员或者割损密封元件，所有的棱边都需要进行倒钝处理，符合机械零件的通用加工工艺要求。
