摆线转子式电机传动构件三维设计

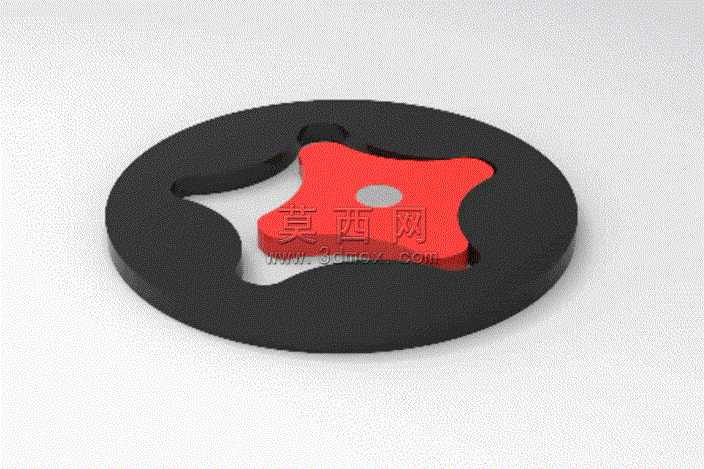

本作品为摆线传动结构的核心构件三维建模成果，建模阶段以摆线啮合的运动学原理为核心依据，先通过参数化方程推导摆线轮的实际轮廓曲线，精准控制外圆盘内轮廓与中心星形转子的啮合间隙，确保二者在传动过程中可实现连续无卡滞的相对运动，完全符合摆线传动少齿差啮合的几何精度要求。建模过程中对构件的每一处尺寸进行严谨校核：外圆盘的环形基体厚度均匀，内轮廓的曲线段过渡平滑无折角，中心星形转子的四个摆线齿廓曲率连续，中心定位孔的同轴度公差控制在合理范围内，保证构件装配后可实现稳定的传动输出。材质与渲染环节采用贴近实际工业应用的材质设定，外圆盘基体赋予哑光黑色硬质工程塑料或粉末冶金材质质感，表面设置细微的磨砂颗粒效果，还原工业零件经成型加工后的真实表面状态；中心星形转子采用醒目的红色工程塑料或喷涂金属材质，表面设置柔和的反光效果，与黑色外圆盘形成清晰的视觉区分，便于直观观察两个构件的轮廓形态与装配关系；中心定位孔赋予浅灰色金属质感，还原金属衬套或轴孔的真实视觉特征。渲染阶段采用柔和的漫反射主光源搭配弱补光的布光方案，避免构件表面出现过强的高光反射遮挡轮廓细节，同时添加柔和的环境遮蔽效果，凸显构件的厚度层次与轮廓边界，让整体呈现效果清晰直观，可完整展现摆线传动构件的结构特征。结构设计上，该构件属于转臂式摆线传动的核心组成部分，外圆盘的内封闭轮廓作为定子啮合面，中心星形转子作为从动输出部件，二者配合可实现大传动比、低回差的运动传递，整体结构紧凑无冗余设计，所有轮廓均为回转或摆线扫掠成型，具备良好的加工工艺性，可直接用于3D打印验证、机加工生产或传动机构的虚拟运动仿真，能够直观展示摆线传动的啮合原理与结构特点，适用于电机传动系统、小型减速机构的设计参考与教学演示场景。
