汽轮发电机转子定子组合三维结构设计

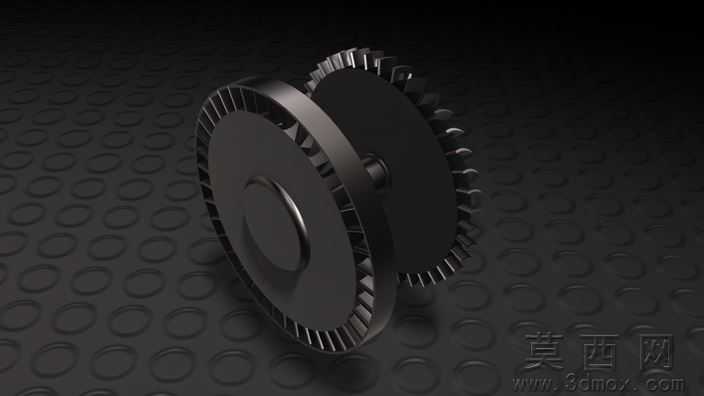

本作品为汽轮发电机核心的转子与定子组合三维建模成果，建模过程围绕汽轮发电核心部件的真实运行逻辑展开，首先梳理转子与定子的配合关系：转子作为汽轮发电机的旋转做功部件，外侧设置有规整的周向齿状结构，用于匹配励磁与扭矩传递需求，双盘式的转子主体采用同轴心装配设计，中心轴段做了阶梯式结构处理，既满足转动过程中的动平衡要求，也预留了与汽轮动力端、轴承组件的装配位。建模时优先通过旋转特征生成转子的基体轮廓，再对周向的散热齿、传动齿做阵列特征处理，保证每一处齿形的角度、间距完全一致，避免转动过程中出现应力集中或动平衡偏差问题。定子部分的建模围绕与转子的配合间隙展开，精准控制定子内腔与转子外齿的装配间距，还原真实汽轮发电机的气隙设计要求，定子的壳体结构做了加强筋与安装位的细节刻画，匹配实际设备的固定安装需求。材质渲染阶段，转子主体采用哑光深灰金属材质，模拟高温合金钢的真实质感，对齿形边缘、轴段配合面做轻微的高光处理，体现精密机加工后的表面粗糙度特征；背景采用带凹点纹理的深色金属台面，搭配柔和的侧方打光，突出转子部件的立体轮廓与结构层次，阴影部分做柔化处理，避免遮挡结构细节。设计过程中充分考量汽轮发电机高转速运行的特性，所有回转结构均做了同轴心校验，对转子的轮盘厚度、齿根圆角做了结构优化，既还原工业产品的真实形态，也通过三维建模清晰展现转子与定子的装配逻辑、结构细节，可用于汽轮发电设备的结构展示、原理教学以及相关部件的设计参考，完整呈现了动力发电核心部件从结构梳理、特征建模到材质渲染的全流程设计思路。
