Talentcell24V锂离子电池固定安装座结构

　　这款24V锂离子电池固定座，主要面向小型移动供电设备、桌面级数控装置、便携检测仪器的电池搭载场景，解决外置锂电池在设备移动、作业过程中易移位、磕碰、接线拉扯松脱的实际问题，适配Talentcell PB240A1型号24V锂离子电池的安装固定需求。从实际使用场景来看，不少小型桌面加工设备、户外便携检测装置、移动作业的小型电控单元，都会选用该型号24V锂电池作为供电电源，这类设备往往没有预留标准化的电池安装位，电池随意放置容易在设备移动、作业振动时出现滑动，轻则拉扯供电接线导致接触断电，重则电池磕碰外壳引发安全隐患，这款固定座就是针对这类无预留电池位的设备开发的适配安装结构。设计过程中没有采用完全紧配的包裹式结构，

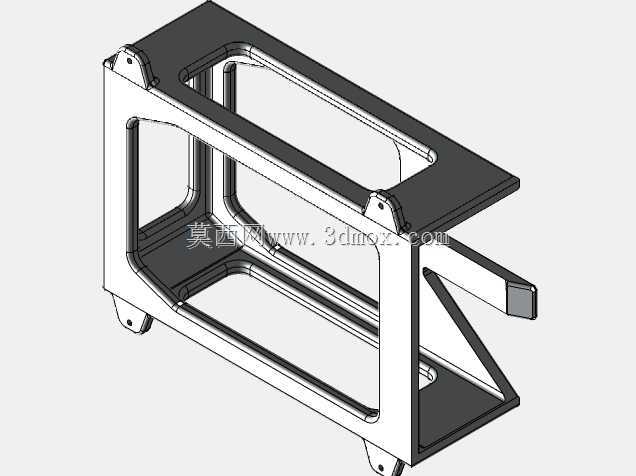

　　而是参考了同类型电池托架的基础框架做了适配调整，最初的紧配方案虽然固定强度足够，但电池拆装时阻力过大，日常更换电池、维护接线时操作十分不便，调整后框架与电池侧壁保留了微小的滑动间隙，既可以保证电池推入后不会出现横向、纵向的窜动，又能让电池拆装时保持顺畅的滑动手感，不需要额外施加过大的推力就能完成电池取放。整体框架采用双侧围板加顶部、底部承托边的结构形式，底部承托边承担电池的整体重量，双侧围板限制电池的左右晃动，前端设置的带斜角卡扣结构，在电池完全推入到位后可以卡住电池前端的限位槽，不需要额外加装绑带、压片就能完成电池的轴向限位，卡扣部分做了小幅的弹性余量设计，既不会因为卡扣过紧导致电池推入时卡滞，

　　也不会因为间隙过大出现电池松脱的问题，后续如果需要进一步提升卡扣的锁紧强度，只需要微调卡扣的厚度尺寸就能实现，不需要改动整体框架结构。安装边界方面，固定座背部预留了两个带安装孔的固定耳，安装孔的孔位间距适配常用的2020、3030铝型材安装槽距，可以直接通过T型螺栓将固定座锁附在设备的铝型材框架上，也可以通过自攻螺丝安装在设备的塑料、木质壳体上，固定座整体的外轮廓尺寸完全贴合对应型号电池的外轮廓，不会额外占用过多的设备内部安装空间，框架中部做了大面积的镂空设计，一方面可以减轻固定座自身的重量，降低3D打印时的材料消耗，另一方面可以给电池预留足够的散热空间，避免电池持续充放电时热量在封闭空间内积聚。从结构强度来看，

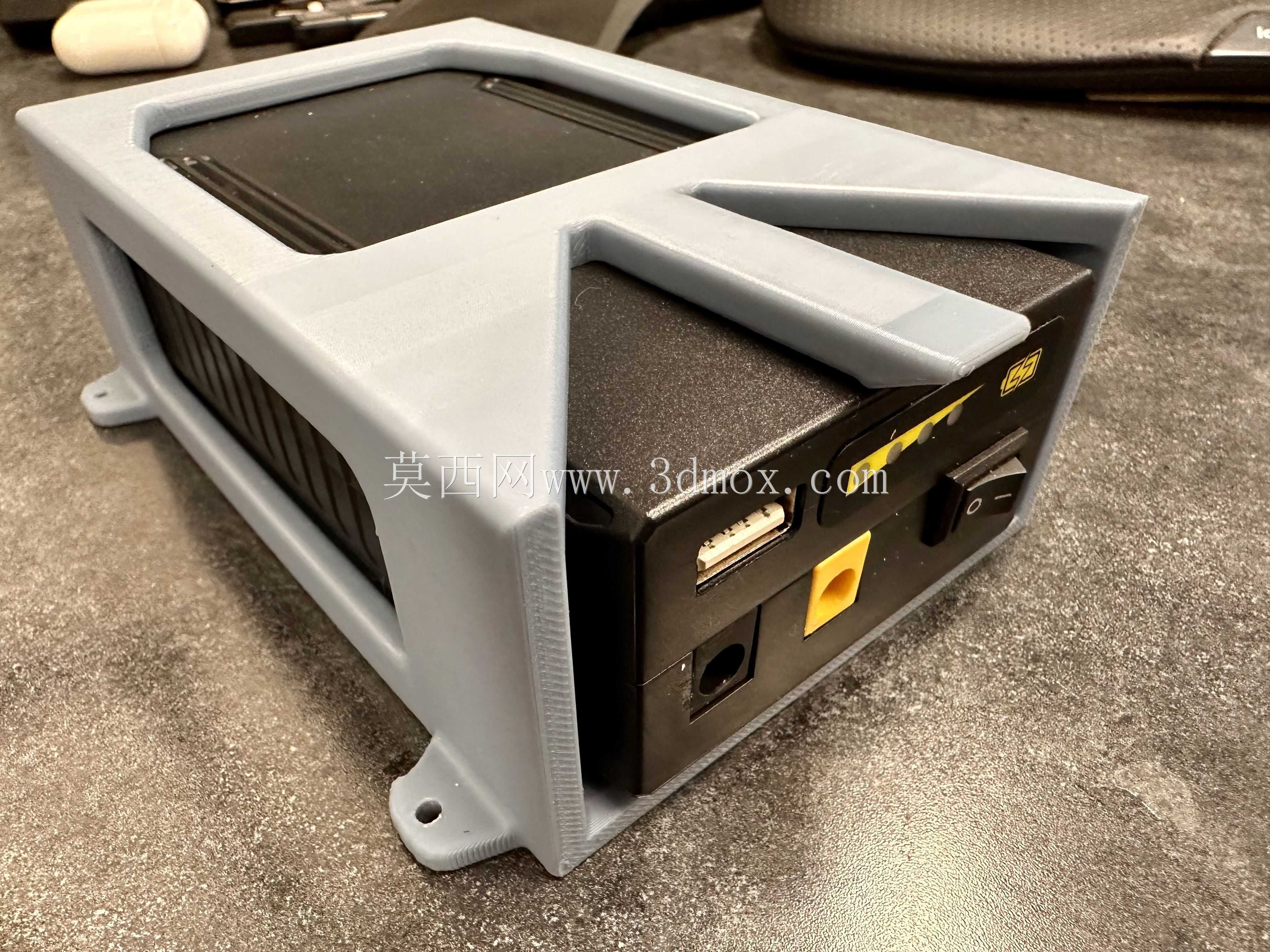

　　框架的转角位置都做了圆弧过渡处理，避免3D打印时出现应力集中导致的转角开裂问题，承托边的厚度经过核算，完全可以承载对应型号电池的满重，即使设备出现小幅的颠簸、振动，承托边也不会出现弯折断裂的问题，侧围板与底部承托边采用一体化的连接结构，没有额外的拼接缝隙，整体结构刚性更好。实际测试中，电池装入固定座后，即使固定座随设备做小幅度的倾斜、移动，电池也不会从座体内滑出，接线端预留的空间足够容纳电池的输出插头与接线，不会出现接线被框架挤压的问题，侧围的镂空位置也方便使用者观察电池的电量指示灯，不需要取出电池就能查看剩余电量状态。针对3D打印的工艺特性，整个固定座的结构没有设置大角度的悬空结构，打印时不需要添加过多的支撑材料，打印完成后去除支撑的工作量很小，普通的FDM3D打印机就能完成制作，选用常规的PLA、PETG材料都能满足使用强度要求，如果需要更高的耐温、抗冲击性能，也可以选用ABS、尼龙材料打印，结构本身不需要做任何调整就能适配不同打印材料的收缩率特性。
