工业储能用48V30Ah铅酸蓄电池结构设计

　　在低速电动车辆、分布式光伏储能备电、工业移动作业平台的供电系统选型中，48V电压等级的30Ah容量蓄电池是适配性极强的储能单元，这类产品的三维结构设计需要同时兼顾电气安全、机械强度、安装适配性与运维便利性，不能仅停留在外观造型的还原层面。从实际应用场景出发，这类蓄电池常被部署在存在持续振动、环境温湿度波动较大的工况下，比如厂区内的电动搬运车底盘安装位、户外通讯基站的备电舱、小型离网光伏系统的储能柜内，这就要求壳体结构必须具备足够的抗冲击、抗形变能力，同时接线部位要做好防误触、防松脱的结构设计。

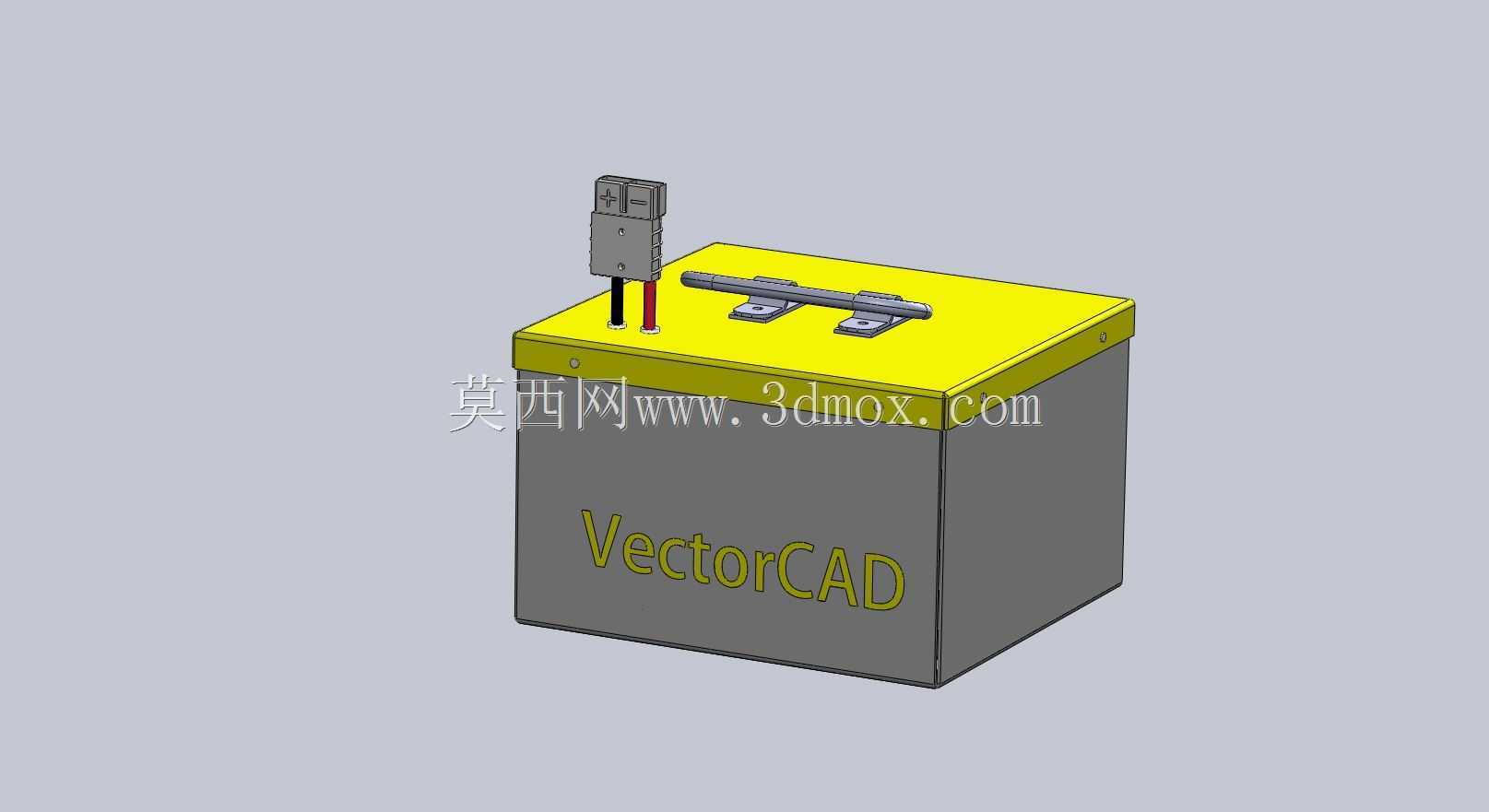

　　从产品功能特性来看，该蓄电池采用方形硬壳封装结构，顶部的黄色盖板为功能集成区，首先布置了快插式接线端子组，正负极端子采用差异化的结构与颜色标识，避免安装运维时出现极性接反的低级错误，端子旁预留了接线后的走线避让空间，不会出现线缆弯折半径过小导致的线芯断裂隐患。盖板中部设置了一体式的金属压条安装位，两个对称布置的固定卡扣配合压条，可以将电池内部的极群组牢牢压紧，避免车辆行驶或设备运行过程中的持续振动导致极群错位、内部连接片脱焊的问题，这一结构是铅酸类动力蓄电池区别于普通储能电池的核心设计点，直接决定了产品的循环使用寿命与抗振性能。

　　设计思路上，整个电池的壳体采用圆角过渡的方体结构，没有多余的异形曲面，一方面是适配注塑成型的工艺要求，减少壳体生产时的应力集中点，另一方面方体结构可以最大化利用安装空间，在成组布置时能够紧密排布，减少储能舱或电池仓内的空间浪费。壳体侧壁的厚度经过力学仿真验证，在承受1米高度的自由跌落冲击时，壳体不会出现开裂漏液的问题，同时侧壁预留了轻微的防滑纹理，方便人工搬运时的抓持操作，不会因为表面过于光滑出现脱手掉落的风险。

　　从外形尺寸与安装边界来看，该蓄电池的整体长宽高比例适配主流的48V电池仓安装尺寸，底部为平整的支撑面，没有突出的结构件，可以直接放置在电池仓的支撑托盘上，配合顶部的压条或者侧面的安装卡扣即可完成固定，不需要额外定制复杂的安装支架。接线端子的高度控制在合理范围内，当电池安装到设备内部后，端子顶部与设备上盖之间预留了足够的绝缘间隙，不会出现端子与设备金属外壳接触导致的短路风险。顶部的盖板与壳体之间采用密封胶条配合卡扣的连接方式，既可以达到IP54级别的防尘防水要求，满足户外工况的使用需求，又可以在后期维护时方便拆解，进行补液或者极柱检修操作，不需要破坏性拆解壳体。

　　在细节结构处理上，正负极接线端子的根部做了加高的绝缘护台，即使接线端子上的连接螺母出现松脱，金属垫片也不会滑落到壳体表面造成正负极短路，护台的高度经过实际验证，能够覆盖接线端子的裸露金属部分，避免运维时工具误触导致的短路打火问题。壳体表面的标识区域做了下沉式设计，粘贴参数标签后不会因为搬运过程中的摩擦导致标签磨损脱落，方便后期运维时快速识别电池的参数信息。整个电池的重量分布经过优化，重心位于壳体几何中心位置，人工搬运时不会出现一端偏重导致的握持疲劳，成组安装时也不会因为重心偏移导致安装支架受力不均。

　　对于结构设计从业者而言，这类储能电池的建模不能只做外观的曲面堆砌，必须深入理解每个结构对应的实际工况需求，比如为什么压条要设置在盖板中部而不是边缘，为什么端子要做绝缘护台，为什么壳体要采用圆角过渡，这些结构细节背后都是实际应用中积累的故障经验转化的设计要求。在建模过程中，需要严格控制各个安装位的尺寸公差，比如接线端子的安装孔位公差、压条固定孔的位置度公差、壳体与盖板的配合公差，这些公差设置直接决定了后续开模生产的成品率，以及实际安装时的适配性。如果忽略这些工程细节，建出来的模型只是一个形似的外观件，无法用于实际的生产指导或者设备安装干涉校验，也就失去了三维建模的工程价值。
