ABSOLUTINERGIES HHO干电池结构设计

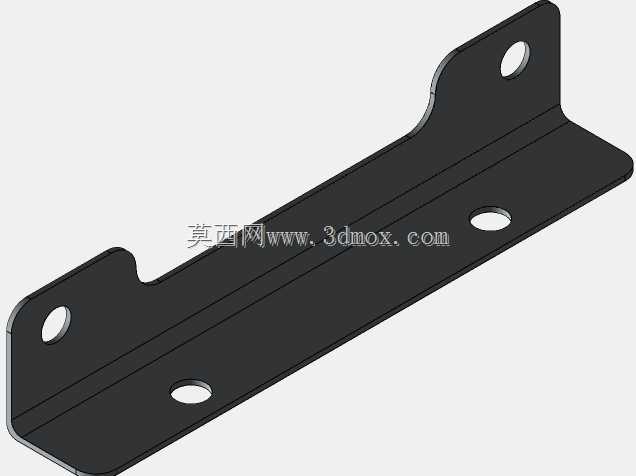

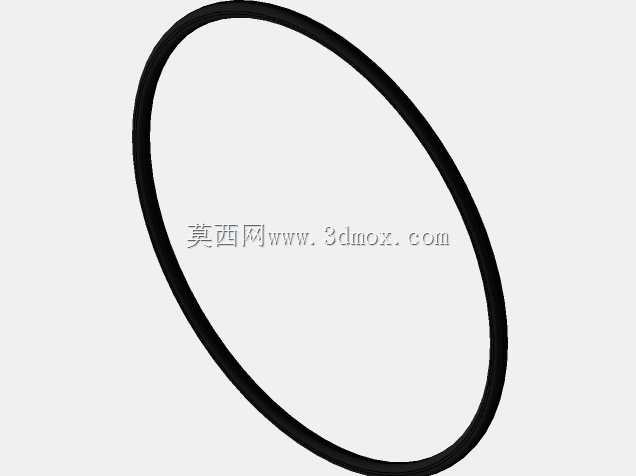

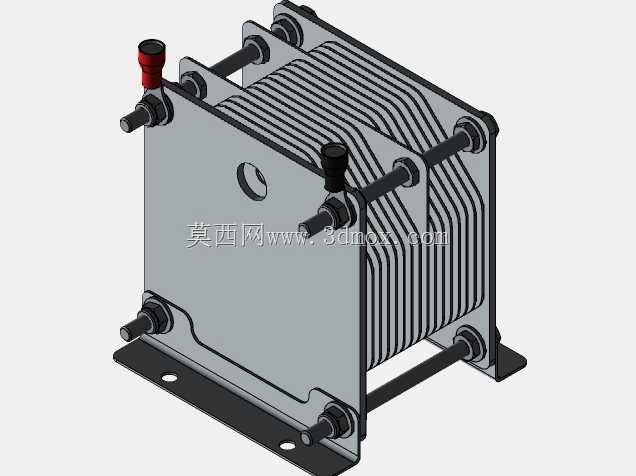

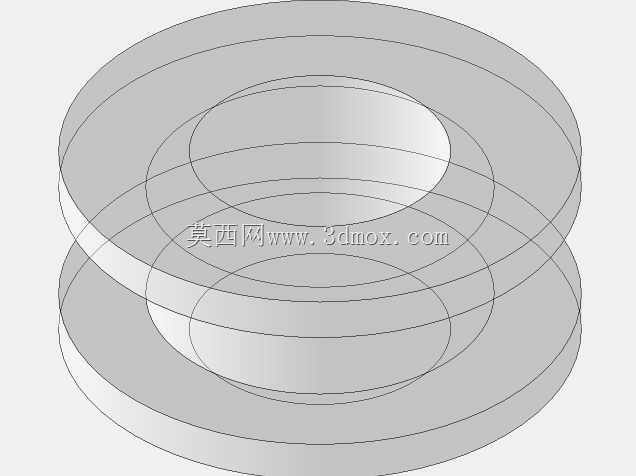

　　这款HHO干电池属于电解式氢氧发生核心装置，主体采用叠片式极板堆叠结构，极板材质选用INOX 316L不锈钢，适配电解工况下的耐腐蚀需求，可长期在弱碱性电解水环境中稳定工作，避免极板过早腐蚀穿孔导致的性能衰减。从结构布局来看，装置采用侧置进出气接口设计，顶部红黑标识的接头分别对应正负电极接线端，同时兼顾气液混合体的导出通道，极板之间通过绝缘密封垫实现间隔密封，杜绝相邻极板间的短路风险，同时保证电解腔室的密闭性，避免气液泄漏。底部设置带安装孔的一体式固定支架，安装孔位采用长圆孔设计，可适配安装面的小范围公差偏移，降低现场安装的对位难度，支架与主体极板组通过贯穿式拉杆实现锁紧，拉杆两端采用绝缘衬套与极板隔离，避免拉杆导电造成的电能损耗与短路隐患。

　　从实际应用场景出发，这类干电池结构的HHO发生器可配套用于小型氢氧焰加工场景，替代传统的乙炔、液化气钢瓶，用于小件金属的钎焊、局部加热作业，也可配套用于内燃机助燃改造场景，通过向进气道导入微量氢氧混合气体，提升燃油的燃烧充分性，降低尾气排放中的未燃碳氢含量。不同于传统的湿法制氢氧装置，干电池结构的电解腔室储液量更少，启动响应速度更快，通电后数秒内即可产出稳定压力的氢氧混合气体，无需长时间等待电解液升温产气。

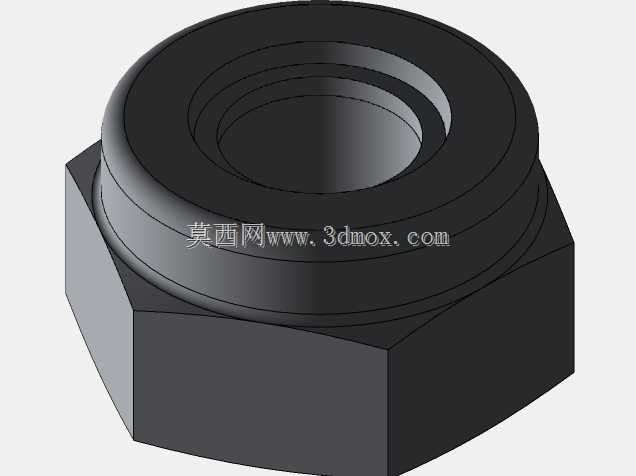

　　在设计细节上，极板采用冲压成型的流道结构，极板表面的凹凸纹路一方面可以增加极板与电解液的接触面积，提升电解效率，另一方面可以引导电解产生的气泡快速向上流动排出，避免气泡附着在极板表面形成绝缘层，降低电解效率。贯穿式的锁紧拉杆采用等距排布，共设置四根拉杆分别位于极板组的四个角位，锁紧时可保证极板组各位置受力均匀，避免局部密封压力不足导致的渗漏问题，拉杆的锁紧螺母采用防松设计，可适应设备运行过程中的轻微振动，避免长期运行后螺母松动导致的极板错位。装置侧面设置的圆形通孔为液位观察或温度检测预留接口，可根据使用需求加装液位传感器或者温度探头，实时监控设备运行状态，避免出现干烧或者过热问题。

　　从安装边界来看，整体结构为方正的叠层构型，外部无突出的易磕碰部件，除侧置的电极接头外，其余部件均在极板组的轮廓范围内，可紧凑安装在设备机柜内部，不需要预留过大的操作维护空间，日常维护仅需定期补充电解液，检查接线端子的紧固状态即可。极板的堆叠数量可根据产气量需求灵活调整，本次设计的17极板构型对应BEIN-240规格的产气能力，适配24V供电工况下的电解需求，可满足小型加工场景或者小排量内燃机的助燃需求。密封垫采用耐电解腐蚀的橡胶材质，厚度均匀，压缩量控制在合理区间，既保证密封性能，又不会因为过度压缩导致密封垫过早老化失效。电极接头采用铜质镀镍处理，降低接线电阻，避免大电流通过时接头过热，接头与极板的连接部位采用密封结构，避免电解液从接线位置渗漏腐蚀接线端子。
