双保温管道绝缘结构三维几何模型

　　在工业流体输送场景中，不同温度流体的并行输送一直是管路设计的常见需求，尤其是在化工、暖通、能源传输领域，两根输送不同温度介质的管道若需近距离排布，外部的绝缘保温结构设计直接影响管路的热损耗控制与运行稳定性。这个双保温管道的几何结构，正是针对这类并行管路保温需求搭建的三维实体，还原了绝缘层包裹双管道的实际装配形态，可直接用于热场仿真分析、管路结构干涉校验以及保温层施工前的结构预演。

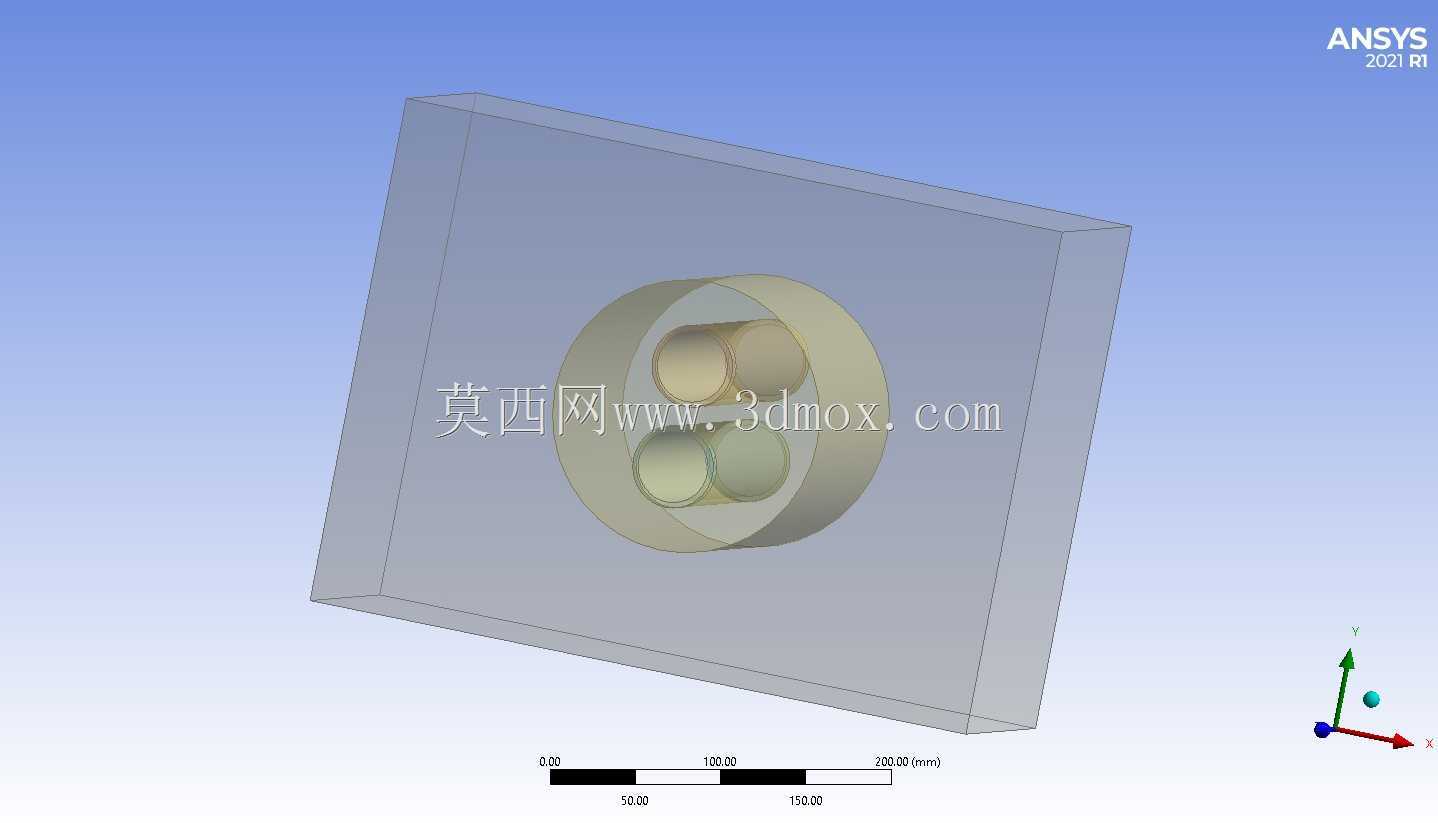

　　从实际工程用途来看，这类结构常出现在冷热介质同路径敷设的工况中，比如厂区内同时输送高温工艺流体与低温冷却介质的管路，或是建筑暖通系统中冷热供水管道并行的管井段，外部的绝缘填充层既要起到固定两根内管相对位置的作用，也要阻断两根管道之间的热交换，避免冷管结露、热管热损超标的问题。模型完整呈现了内管、环形填充层、外部矩形绝缘基体的三层结构，两根内管在环形腔体内呈对称排布，外部矩形基体的平直边界也适配了常见的矩形管廊、预埋沟槽的安装空间，无需额外做外形切削就能匹配常规安装边界的尺寸要求。

　　设计思路上，整个模型的搭建完全遵循机械建模的实体运算逻辑，先通过拉伸特征生成两根平行内管的基础实体，再构建包裹内管的环形腔体与外部矩形绝缘基体，过程中用到的布尔运算可精准切除内管占据的填充层空间，填充运算则保证绝缘层实体的连续性，合并零件运算将所有关联实体整合为单一装配体，避免了多实体导入仿真软件时出现的面域丢失、接触对识别错误问题。不同于常规单管保温结构，双管并行的保温设计需要重点考量两根内管的间距控制：间距过小会导致中间绝缘层厚度不足，热桥效应明显，热交换量超出设计阈值；间距过大则会让整体绝缘结构尺寸超标，挤占管廊内其他管路的安装空间，这个模型里的内管排布位置，是经过多轮热仿真迭代后确定的最优间距，既保证两管之间的绝缘层厚度满足热阻要求，也控制了整体结构的外轮廓尺寸，适配多数常规管廊的安装宽度限制。

　　从安装边界来看，模型的矩形外轮廓采用平直边设计，没有多余的凸起结构，在预埋安装时可直接贴合沟槽的混凝土壁面，架空敷设时也方便配套管卡的固定安装，底部的平直平面可直接放置在管架支撑面上，无需额外设计适配支座。内管的端面与外部绝缘层的端面保持齐平，现场施工时可直接对接同管径的外部管路，不需要对保温层做额外的裁切处理，环形填充层与内管外壁、外部矩形基体内壁的接触面完全贴合，不存在装配间隙，能真实还原实际保温结构的热传导路径，在做温度场仿真时可直接赋予各部分对应的材料属性：内管赋予金属管材属性，环形填充层与外部基体赋予对应保温绝缘材料的导热系数，即可快速得到不同介质温度下的结构整体温度分布，计算两管之间的热交换量，验证保温结构的设计是否满足热损控制要求。

　　对于结构设计从业者来说，这个模型可作为双管并行保温结构的设计参考，直接调整内管管径、绝缘层厚度、外轮廓尺寸等参数，就能快速生成适配不同工况的保温结构模型，省去从零开始搭建特征、调整运算逻辑的时间；对于仿真分析人员来说，模型的实体连续性好，没有破面、重叠面等几何错误，导入仿真软件后可直接划分网格，设置边界条件开展热分析，不需要做大量的几何修复工作。在实际工程应用中，这类双管保温结构的设计往往容易被忽略两管之间的热干扰问题，很多现场施工只是简单将两根管道包裹在同一保温层内，没有预留足够的绝缘厚度，导致运行过程中冷管表面温度低于露点出现结露滴水，或是热管的热量大量传递给冷管造成能源浪费，这个模型的结构形式恰好给出了合理的排布参考，通过环形填充层将两根内管的位置固定，保证各方向的绝缘层厚度均匀，有效降低两管之间的热传导效率。
